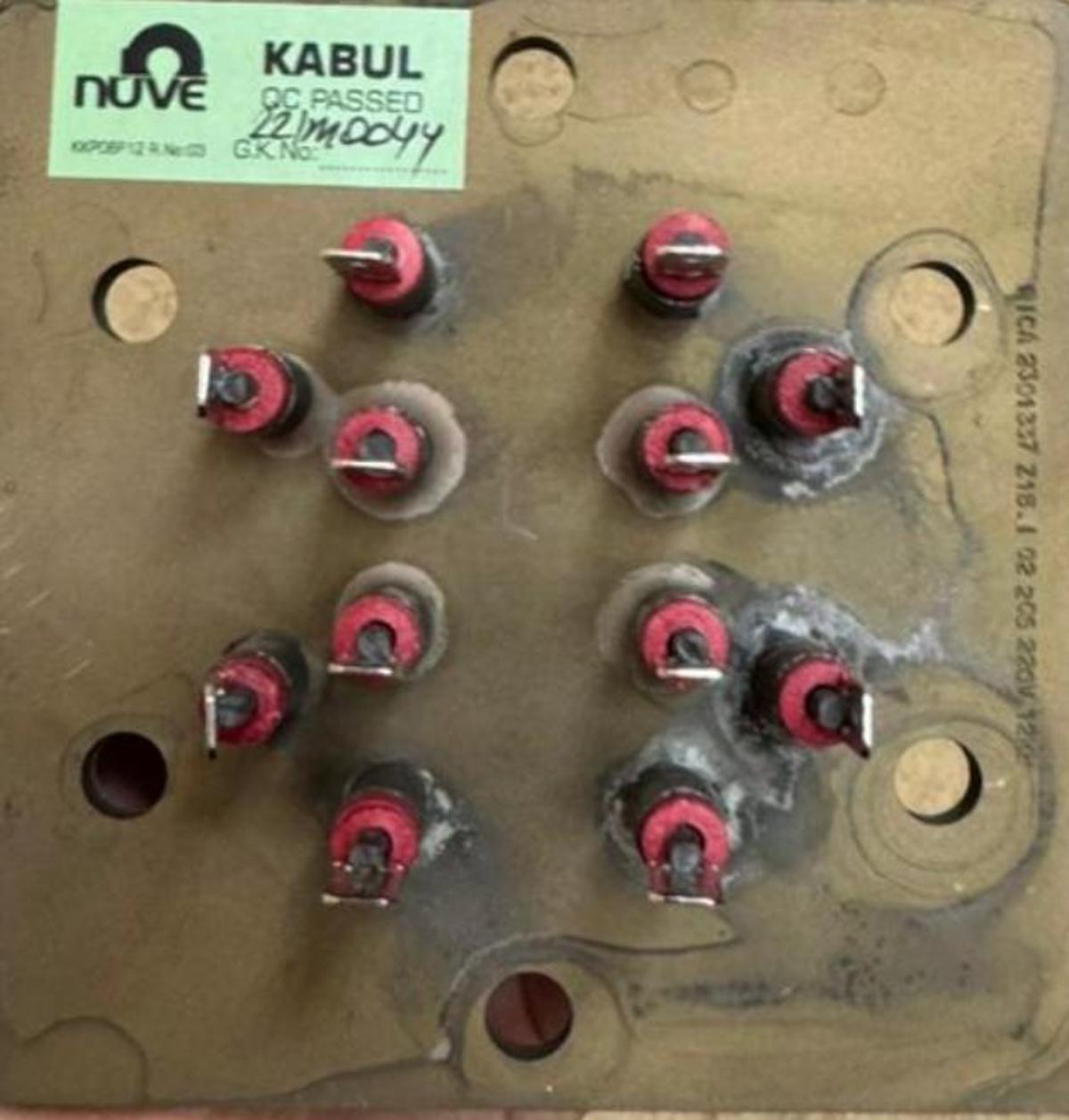

Блок Тэн мощностью 12 квт, напряжение 220 В
Блок Тэн мощностью 12 квт, напряжение 220 В
Конструкция и технические характеристики
- Количество ТЭНов: Обычно 3 нагревательных элемента по 4 кВт, что в сумме дает 12 кВт.
- Материал нагревателей: Чаще всего используется нержавеющая сталь, что обеспечивает коррозионную стойкость и долговечность даже в агрессивных средах.
- Фланец: Резьба стандартная G2 или G2 1/2 (около 59 мм), выполнен из углеродистой или нержавеющей стали, что обеспечивает герметичность и удобство монтажа.
- Длина греющей части: Варьируется от 310 до 460 мм, диаметр трубки обычно составляет 8–13 мм.
- Вес: Восприятие блока составляет от 1.4 до 2.35 кг в зависимости от материала.
Особенности работы и подключения
При использовании 220 В все ТЭНы соединяются параллельно, что позволяет избежать перегрузки сети. При подключении к 380 В блок может быть подключен как звездой, так и треугольником, по одному ТЭНу на фазу, что увеличивает надежность.
- Стандартные контактные шпильки и перемычки упрощают процесс подключения.
- Возможна комплектация гильзами под температурные датчики для автоматического контроля температуры.
- Режим работы требует контроля температуры, так как высокая мощность способна быстро нагреть жидкости до 100 °C и выше.
Применение
Блоки ТЭН 12 кВт широко применяются в различных отраслях:
- Водонагреватели и парогенераторы.
- Котлы как бытового, так и промышленного назначения.
- Нагрев минеральных масел и промышленных жидкостей.
- Системы на железных дорогах и судах.
- Технологические установки, требующие надежного и равномерного нагрева.
Фиксация блока на резьбовом фланце создает компактный и удобный вариант замены в емкостях с рабочей жидкостью.
Преимущества
- Высокая мощность позволяет быстро нагревать большие объемы жидкости.
- Компактный дизайн упрощает монтаж и экономит место.
- Долговечные и коррозионностойкие материалы повышают надежность.
- Адаптация к различным напряжениям и режимам подключения.
- Контроль температуры предотвращает поломки и улучшает эффективность работы.
Вариации конструкций и оснащения
Блоки могут иметь различные размеры, отличаются по диаметру фланца и длине ТЭНов. Наиболее распространенные параметры:
| Параметр | Значения |
|---|---|
| Длина ТЭНа | 310 – 460 мм |
| Диаметр трубки | 8 – 13 мм |
| Материалы нагревателя | Нержавейка, углеродная сталь, медь |
Возможно изготовление по индивидуальным чертежам для специфических задач. Применение дополнительных аксессуаров для контроля температуры и защиты от накипи увеличивает функциональность блока.
Эффективность и надежность блока ТЭН мощностью 12 кВт открывают возможности для его использования в разнообразных сферах, где требуется надежный и быстрый нагрев.
Техническое обслуживание и эксплуатация блока ТЭН 12 кВт
Для обеспечения долговечности и стабильной работы блока ТЭН мощностью 12 кВт важно соблюдать ряд рекомендаций по техобслуживанию и эксплуатации. Разберем основные аспекты, которые помогут избежать возможных неисправностей и продлить срок службы оборудования.
Регулярная проверка и чистка
Регулярная инспекция блока ТЭН необходима для выявления возможных повреждений или коррозии, особенно если оборудование эксплуатируется в агрессивных средах. Рекомендуется:
- Производить визуальный осмотр на наличие утечек и повреждений оболочки.
- Очищать ТЭНы от накипи и других отложений, что может негативно сказываться на теплообмене.
- Проверять герметичность соединений фланца для предотвращения утечек.
Контроль температуры
Для эффективной работы блока ТЭН целесообразно использовать термопары или реле для контроля температуры рабочей жидкости. Это предотвратит перегрев и обеспечит надежное функционирование системы. Регулярная калибровка датчиков температур помогает поддерживать точность измерений.
Правильное подключение
Важно следовать схемам подключения в зависимости от типа сети. При подключении к однофазной сети (220 В) все ТЭНы должны быть соединены параллельно. При трехфазном подключении (380 В) следует внимательно соблюдать балансировку нагрузки, чтобы избежать перегрузки элементов.
Меры безопасности
При работе с высокомощными нагревателями необходимо соблюдать меры безопасности:
- Использовать защитные устройства, такие как автоматические выключатели, для защиты от перегрузок и коротких замыканий.
- Убедиться в правильности заземления, чтобы избежать поражения электрическим током.
- При проведении работ отключать блок от сети.
Сравнение с другими типами нагревателей
Существует множество альтернативных решений для нагрева жидкостей, таких как газовые, дизельные и конвекционные нагреватели. Рассмотрим ключевые отличия блока ТЭН 12 кВт:
| Тип нагревателя | Преимущества | Недостатки |
|---|---|---|
| Блок ТЭН 12 кВт | Высокая скорость нагрева, возможность подключения к различным напряжениям. | Зависимость от электрической сети, риск перегрева без контроля температуры. |
| Газовый нагреватель | Быстрая автономность и возможность использования в удаленных местах. | Необходимость в вентиляции, риск утечки газа. |
| Конвекционные нагреватели | Низкий уровень шума и хорошая теплоотдача. | Долгое время нагрева и большие размеры. |
Перспективы и инновации
С учетом постоянного технологического прогресса, в будущем возможно усовершенствование блоков ТЭН, включая:
- Использование более эффективных изоляционных материалов для повышения теплопередачи.
- Интеграцию интеллектуальных систем управления для автоматизации процессов нагрева.
- Разработка моделей с улучшенной защитой от накипи и коррозии.
Все эти разработки направлены на повышение эффективности и надежности блоков ТЭН, что делает их более конкурентоспособными на рынке нагревательного оборудования.
