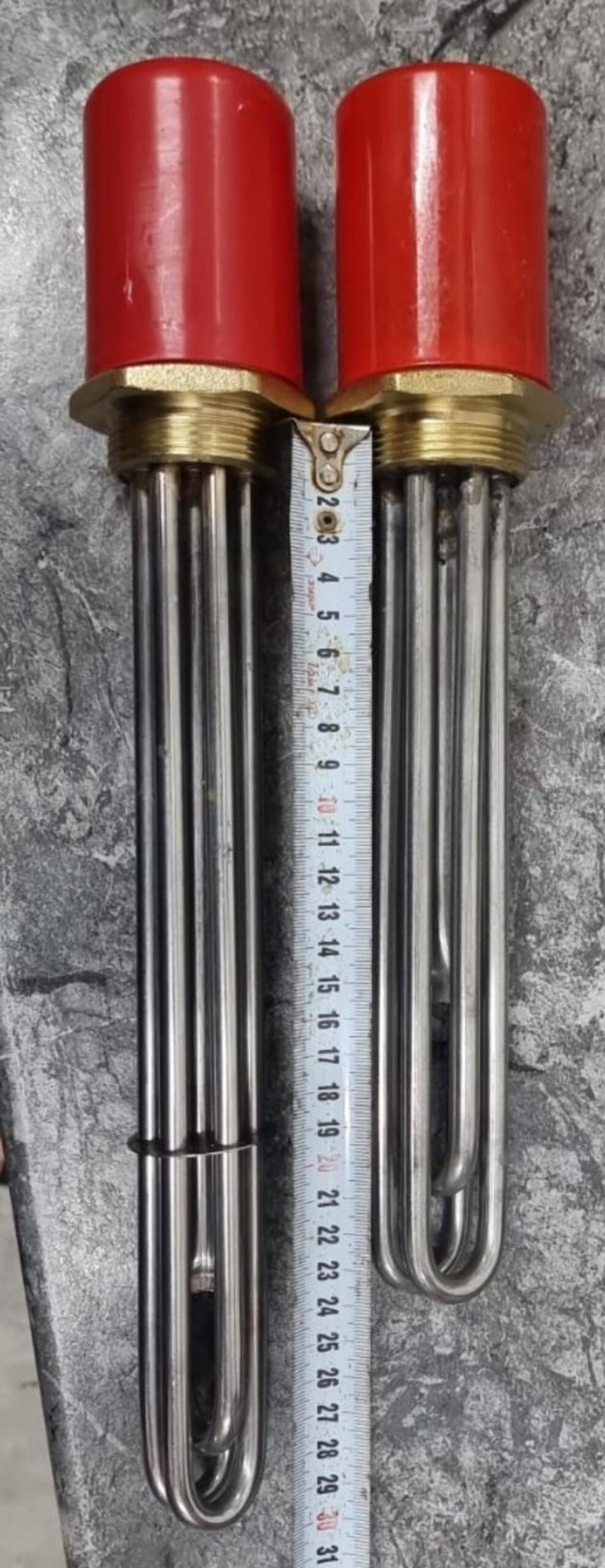

Блок тэнов для вакуум выпарного котла. Мощность 9 кВт. Резьба 2,1/2 дюйма.

Блок ТЭНов для Вакуум-Выпарных Котлов: Выбор и Фундаментальные Аспекты

Вакуум-выпарные котлы являются критически важным оборудованием во многих отраслях промышленности, включая пищевую, фармацевтическую, косметическую и химическую. Они позволяют концентрировать продукты, удалять влагу или растворители при пониженном давлении, что существенно снижает температуру кипения. Этот подход не только экономит энергию, но и сохраняет термочувствительные компоненты продукта, предотвращая их деградацию или изменение вкусовых и физических свойств. В основе эффективной работы таких систем часто лежит надёжный и точно управляемый источник нагрева, каковым являются блочные трубчатые электрические нагреватели (ТЭНы).

Применение ТЭНов в вакуум-выпарных котлах обеспечивает высокую степень контроля над тепловым процессом, компактность размещения и относительную простоту эксплуатации. Это делает их предпочтительным решением для многих производителей, стремящихся к оптимизации производственных циклов и повышению качества выпускаемой продукции.

Ключевые понятия и терминология

• ТЭН (трубчатый электрический нагреватель): Электронагревательный прибор, состоящий из металлической трубки, внутри которой расположена спираль из высокоомного материала (например, нихрома), изолированная от оболочки керамическим наполнителем (чаще всего оксидом магния). Нагрев происходит за счёт прохождения электрического тока по спирали.
• Блок ТЭНов: Несколько ТЭНов, объединенных в единую конструкцию с общим фланцем или штуцером для установки в ёмкость. Такое решение позволяет достигать требуемой мощности при меньших габаритах и упрощает монтаж.
• Вакуум-выпарной котёл: Оборудование для выпаривания жидкостей или концентрации растворов при давлении ниже атмосферного. Пониженное давление снижает температуру кипения, что критично для продуктов, чувствительных к высоким температурам, таких как молочные продукты, фруктовые соки, экстракты, фармацевтические компоненты.
• Вакуум: Состояние газа при давлении ниже атмосферного. Создается вакуумными насосами и поддерживается для обеспечения низкотемпературного кипения.
• Удельная поверхностная мощность (УПМ): Количество тепловой мощности, приходящееся на единицу площади поверхности нагревательного элемента (Вт/см²). Важный параметр для предотвращения перегрева продукта и образования нагара.
• Коррозионная стойкость: Способность материала сопротивляться разрушению под воздействием агрессивных сред. Для пищевой и фармацевтической промышленности критически важен выбор материалов с высокой коррозионной стойкостью.
• Регулятор PID (пропорционально-интегрально-дифференциальный): Алгоритм управления, широко используемый в промышленности для поддержания заданной температуры, давления или других параметров с высокой точностью.

Технические характеристики блочных ТЭНов для вакуум-выпарных котлов

Выбор оптимального блока ТЭНов для вакуум-выпарного котла базируется на глубоком понимании требований производственного процесса и свойств нагреваемой среды. Ключевые параметры, которые следует учитывать:

• Мощность: Типовые блоки для промышленных котлов могут варьироваться от 3 кВт до сотен кВт. Для средних установок часто используются блоки мощностью 9 кВт, обеспечивающие быстрый и эффективный нагрев. Выбор мощности определяется объёмом продукта, его теплоёмкостью, требуемой скоростью нагрева и дельтой температур. Например, для выпаривания воды при 60°C и производительности 100 л/час потребуется значительно меньшая мощность, чем для нагрева 1000 л до 90°C.
• Резьба/фланец: 2,5 дюйма (75 мм) является распространённым стандартом для резьбовых соединений (например, G 2½» или NPT 2½»). Однако для больших мощностей или более сложных конструкций часто применяются фланцевые соединения (DN 100, DN 150 и более), обеспечивающие надёжное и герметичное крепление. Фланцевое крепление также облегчает обслуживание и замену.
• Материал оболочки ТЭНа:
  • Нержавеющая сталь AISI 304: Широко используется в пищевой промышленности для нагрева воды и слабоагрессивных сред. Хорошая коррозионная стойкость и экономичность.
  • Нержавеющая сталь AISI 316L: Оптимальный выбор для сильно агрессивных сред, продуктов с высоким содержанием кислот, щелочей или солей, а также для фармацевтической промышленности, где требуется максимальная чистота и коррозионная стойкость (например, в системах CIP/SIP – очистки на месте/стерилизации на месте). Содержит молибден, что повышает её устойчивость к хлоридам.
  • Сплавы Incoloy (например, 800/825): Применяются для экстремально агрессивных сред или высоких температур, где AISI 316L может быть недостаточен. Обладают выдающейся стойкостью к коррозии и окислению.
  • Титан: Идеален для очень агрессивных хлоридосодержащих сред, например, морской воды или некоторых химических растворов, но значительно дороже.

  Выбор материала напрямую влияет на срок службы ТЭНа и безопасность продукта.

• Установочная длина: Типичные длины ТЭНов варьируются от 300 до 6000 мм. Длина 370-375 мм характерна для компактных или средних котлов. Правильная длина обеспечивает погружение нагревательного элемента в среду без риска перегрева «сухой» части и равномерный нагрев по всему объёму. Увеличение длины ТЭНа при той же мощности снижает удельную поверхностную мощность, что критически важно для чувствительных продуктов, склонных к пригоранию.
• Напряжение: Промышленные системы обычно используют трёхфазное напряжение 380В или 660В для блоков ТЭНов большой мощности, что обеспечивает более эффективное распределение нагрузки и экономию на сечении кабелей. Для меньших установок возможно однофазное 220В.

Применение ТЭНов в вакуум-выпарных котлах: преимущества и особенности

Интеграция ТЭНов в вакуум-выпарные системы даёт ряд существенных преимуществ:

1. Точный и управляемый нагрев: Электрические ТЭНы в сочетании с PID-регуляторами позволяют поддерживать температуру продукта с точностью до долей градуса. Это критично для термочувствительных продуктов, где малейшее отклонение может привести к изменению свойств или разрушению.
2. Высокая энергоэффективность: Электрический нагрев ТЭНами преобразует практически всю подведенную электрическую энергию в тепло. Потери минимальны по сравнению с паровыми системами (где часть тепла теряется при генерации пара и его транспортировке) или прямым пламенем (где значительная часть тепла уходит с дымовыми газами). Это снижает операционные затраты.

   Экономический эффект: Замена устаревших паровых систем на современные электрические ТЭНы может снизить энергопотребление на 10-25% за счёт исключения потерь в парогенераторах и трубопроводах, а также за счёт более точного управления температурой. Например, для установки мощностью 50 кВт, работающей 8 часов в день, 250 дней в году, при стоимости электроэнергии 0.15 EUR/кВт·ч, снижение на 15% составляет ~2250 EUR/год.

3. Прочность, безопасность и гигиеничность: ТЭНы из нержавеющей стали соответствуют строгим санитарным нормам (например, FDA, GMP) для пищевой и фармацевтической промышленности. Гладкая поверхность легко очищается (CIP-совместимость), предотвращая скопление продукта и рост микроорганизмов. Кроме того, современные ТЭНы оснащаются системами защиты от перегрева, сухого хода и короткого замыкания, повышая общую безопасность установки.
4. Компактность и масштабируемость: Блоки ТЭНов занимают меньше места по сравнению с внешними теплообменниками или парогенераторами. Мощность легко масштабировать, добавляя или заменяя блоки ТЭНов, или используя многоступенчатые системы с независимым управлением каждой секцией.

Установка и подключение блоков ТЭНов: пошаговый подход

Правильная установка ТЭНов – залог их долгой и безаварийной работы, а также безопасности всего производственного процесса.

1. Подготовка котла и рабочего места:
   • Визуальный осмотр резьбовых или фланцевых отверстий: отсутствие механических повреждений, заусенцев, загрязнений.
   • Очистка внутренней поверхности котла и прилегающих участков от остатков продукта или загрязнений.
   • Проверка доступности пространства для монтажа и обслуживания ТЭНов.
   • Подготовка необходимого инструмента: ключи, динамометрический ключ, уплотнительные материалы, электрический тестер.
2. Монтаж блока ТЭНов:
   • Для резьбового соединения: Нанести герметик (для резьбы) или установить уплотнительное кольцо (например, из EPDM, PTFE или Viton, в зависимости от агрессивности среды и температуры). Аккуратно вкрутить блок ТЭНов, затягивая до рекомендованного производителем момента динамометрическим ключом для обеспечения герметичности без перетяжки, которая может повредить уплотнение или сам ТЭН.
   • Для фланцевого соединения: Установить прокладку (материал выбирается аналогично) между фланцами ТЭНа и котла. Затянуть болты крест-на-крест, также используя динамометрический ключ.
   • Убедиться в отсутствии касания нагревательных элементов стенок котла или других внутренних компонентов.
3. Электрическое подключение:
   • Обеспечение безопасности: Перед началом работ полностью обесточить систему и убедиться в отсутствии напряжения.
   • Правильное фазирование: Подключить фазы электропитания к соответствующим клеммам блока ТЭНов, согласно схеме производителя. Для трёхфазных систем важно соблюдать последовательность фаз.
   • Заземление: Обязательно подключить заземляющий провод к соответствующей клемме на корпусе блока ТЭНов. Это критически важно для предотвращения поражения электрическим током в случае повреждения изоляции.
   • Изоляция и защита: Убедиться в надёжной изоляции всех электрических соединений. Проверить целостность защитных кожухов и крышек клеммной коробки.
   • Подключение к системе управления: Интегрировать ТЭНы с регулятором температуры (PID-контроллером), датчиками уровня и другими элементами автоматики (например, реле сухого хода), обеспечивающими безопасную и эффективную работу.
4. Предварительная проверка и тестирование:
   • Измерение сопротивления изоляции: С помощью мегаомметра проверить сопротивление изоляции между нагревательными элементами и корпусом ТЭНа. Значение должно соответствовать нормам (обычно не менее 1-5 МОм).
   • Проверка целостности цепи: Измерить сопротивление каждой спирали ТЭНа для убедительности в отсутствии обрывов.
   • Тест на герметичность: После заполнения котла продуктом или тестовой жидкостью, провести тщательный осмотр мест соединения на предмет протечек.
   • Функциональный тест: Запустить систему на минимальной мощности, контролируя нагрев и показания датчиков.

Выбор блока ТЭНов: критерии для принятия решения

Осознанный выбор ТЭНа – это инвестиция в надёжность и эффективность производственного процесса. Важно не только ориентироваться на цену, но и на долгосрочные операционные расходы и потенциальные риски.

1. Требуемая мощность и динамика нагрева:

   Рассчитайте необходимую мощность исходя из объёма продукта, его удельной теплоёмкости, начальной и конечной температур, а также желаемого времени нагрева. Не забудьте учесть теплопотери через изоляцию котла. Примерная формула для расчёта мощности (без учёта фазовых переходов):
   P = (m * C * ΔT) / (t * η), где:

   • P — мощность (Вт)
   • m — масса продукта (кг)
   • C — удельная теплоёмкость продукта (Дж/(кг·°C))
   • ΔT — изменение температуры (°C)
   • t — время нагрева (секунды)
   • η — КПД системы (для ТЭНов близко к 1, обычно 0.95-0.98)

   Для вакуум-выпарных котлов также необходимо учитывать энергию, затрачиваемую на фазовый переход (испарение).

2. Совместимость материалов с нагреваемой средой:

   Это наиболее критичный параметр. Ошибочный выбор материала приведёт к быстрой коррозии, загрязнению продукта и дорогостоящим простоям. Проконсультируйтесь с поставщиком или используйте таблицы химической стойкости, чтобы убедиться, что материал оболочки ТЭНа (например, AISI 316L, Incoloy) подходит для вашего продукта и чистящих растворов.

3. Тип и размер присоединения:

   Убедитесь, что резьба или фланец блока ТЭНов полностью совместимы с ответным соединением на котле. Стандартизация облегчает замену и обслуживание. Если существующий разъём не подходит, рассмотрите возможность адаптеров или переоборудования.

4. Геометрия и конструкция ТЭНа:

   Длина, форма (U-образные, W-образные, спиральные) и количество элементов в блоке должны обеспечивать равномерный нагрев без перегрева отдельных участков и максимальную площадь теплообмена при данной удельной поверхностной мощности. Важно, чтобы ТЭНы были полностью погружены в продукт во время работы и не мешали мешалкам или другим внутренним элементам котла.

5. Удельная поверхностная мощность (УПМ):

   Для термочувствительных и вязких продуктов, склонных к пригоранию, выбирайте ТЭНы с низкой УПМ (как правило, до 5-8 Вт/см²). Это предотвращает локальный перегрев поверхности ТЭНа и образование нагара, который снижает эффективность теплопередачи и сокращает срок службы нагревателя.

6. Наличие дополнительных функций и систем защиты:

   Интегрированные термопары/термосопротивления (PT100/PT1000) для точного измерения температуры продукта, реле сухого хода, датчики перегрева, защитные термостаты – всё это повышает безопасность и надежность системы.

Проблемы эксплуатации и эффективные решения

Даже при правильном выборе и установке, в процессе эксплуатации ТЭНов могут возникать проблемы. Знание их причин и способов устранения критично для поддержания производственной эффективности.

Основываясь на фундаментальном понимании принципов работы, выбора и эксплуатации ТЭНов для вакуум-выпарных котлов, далее мы рассмотрим более продвинутые аспекты, связанные с архитектурой системы, пошаговой реализацией проектов и практическими кейсами, позволяющими максимально повысить эффективность и надёжность оборудования на производстве.

Продвинутая практика и внедрение блоков ТЭНов в Промышленные Системы

После освоения базовых принципов выбора и монтажа блочных ТЭНов, следующий этап для принятия стратегических решений — это глубокое погружение в аспекты их интеграции в комплексные производственные циклы. Речь идет не только об отдельных компонентах, но и о целостной системе, способной обеспечивать высокую производительность, надёжность и соответствие строгим отраслевым стандартам. Этот раздел фокусируется на архитектуре решений, пошаговых планах реализации, а также на конкретных примерах внедрения в различных масштабах и условиях.

Архитектура системы нагрева на базе ТЭНов

Современный подход к проектированию систем нагрева подразумевает не просто установку ТЭНов, но создание интеллектуальной, интегрированной и энергоэффективной инфраструктуры.

• Модульная конструкция: Использование нескольких блоков ТЭНов, каждый из которых может быть независимо управляем. Это обеспечивает гибкость в регулировании мощности, повышает отказоустойчивость (при выходе из строя одного блока остальные продолжают работать) и упрощает обслуживание. Модульность также позволяет легко масштабировать систему при изменении производственных потребностей.
• Система управления и автоматизации:
  • ПЛК (Программируемый Логический Контроллер): Ядро системы управления. ПЛК получает данные от датчиков (температуры, давления, уровня), обрабатывает их в соответствии с заложенными алгоритмами (например, PID-регулирование) и управляет силовыми элементами (твердотельными реле, контакторами), подающими питание на ТЭНы.
  • HMI (Человеко-Машинный Интерфейс): Сенсорные панели или мониторы, предоставляющие операторам интуитивно понятный интерфейс для мониторинга параметров процесса, изменения уставок, просмотра аварийных сообщений и отслеживания исторических данных.
  • SCADA/DCS интеграция: Для крупных предприятий крайне важна интеграция локальной системы управления нагревом в общую систему SCADA (Supervisory Control and Data Acquisition) или DCS (Distributed Control System). Это позволяет централизованно управлять всеми производственными процессами, анализировать данные и оптимизировать работу всего предприятия.
• Силовая часть:
  • Твердотельные реле (SSR): Предпочтительны для ТЭНов, так как обеспечивают бесшумное, высокоскоростное и износостойкое переключение, минимизируя электрические помехи и увеличивая ресурс нагревателей.
  • Контакторы: Традиционное решение, менее дорогое, но имеющее ограниченный ресурс из-за механических частей. Подходит для систем с менее частыми циклами переключения.
  • Защитные автоматы и УЗО (Устройство Защитного Отключения): Обязательные элементы для защиты от перегрузок, коротких замыканий и утечек тока, обеспечивающие электробезопасность.
• Системы безопасности:
  • Датчики уровня: Предотвращают работу ТЭНов без достаточного количества продукта (сухой ход). Могут быть поплавковыми, емкостными, гидростатическими.
  • Защитные термостаты (аварийные): Независимые от основного регулятора температуры устройства, отключающие нагрев при превышении критического порога.
  • Датчики давления: Контролируют давление в котле, особенно в вакуумной системе, предотвращая повреждение оборудования.
• Энергоменеджмент: Интеграция с системой управления энергопотреблением предприятия для оптимизации нагрузки, использования ночного тарифа или балансировки фаз, что снижает пиковые нагрузки и общие затраты на электроэнергию.

Пошаговая реализация проекта внедрения ТЭНов

Внедрение блочных ТЭНов в существующую или новую вакуум-выпарную систему требует систематического подхода, разделенного на этапы. Это позволяет контролировать процесс, минимизировать риски и гарантировать достижение поставленных целей.

1. Этап 1: Анализ требований и проектирование (Спринт 1-2)
   • Сбор данных: Тип продукта, объем котла, требуемые температурные режимы, скорость нагрева, доступная электрическая мощность, химическая агрессивность среды, требования к чистоте (GMP, HACCP).
   • Теплотехнический расчет: Детальный расчет необходимой мощности, выбор удельной поверхностной мощности ТЭНов.
   • Выбор материалов: Оболочка ТЭНа, уплотнения, материалы клеммных коробок.
   • Разработка электрической схемы: Схема подключения ТЭНов, силовых цепей, датчиков, системы управления (ПЛК).
   • Выбор поставщиков: Оценка предложений, запрос сертификатов, референсов.
   • Оценка ROI и TCO: Расчет потенциальной экономии энергии, снижения эксплуатационных расходов, увеличения производительности, а также совокупной стоимости владения (Total Cost of Ownership) с учетом затрат на закупку, монтаж, обслуживание и потенциальные простои.
   • Артефакты: Техническое задание, расчетная документация, функциональная спецификация, чертежи, бюджет проекта.
   • Роли: Процесс-инженер, Электрик-проектировщик, Инженер по автоматизации, Руководитель проекта.
2. Этап 2: Закупка и изготовление (Спринт 3-4)
   • Заказ оборудования: Блоки ТЭНов, ПЛК, датчики, силовое оборудование, кабели, монтажные материалы.
   • Входной контроль качества: Проверка соответствия поставленных компонентов спецификациям, визуальный осмотр, проверка электрических параметров.
   • Изготовление щитов управления: Сборка электрических шкафов в соответствии со схемой.
   • Артефакты: Закупочная документация, протоколы входного контроля, исполнительные схемы щитов.
   • Роли: Отдел снабжения, Инженер по качеству, Электромонтажник.
3. Этап 3: Монтаж и пусконаладка (Спринт 5-6)
   • Механический монтаж: Установка блоков ТЭНов в котёл, обеспечение герметичности соединений.
   • Электрический монтаж: Прокладка кабелей, подключение силовых цепей и цепей управления, заземление.
   • Настройка ПЛК и HMI: Загрузка программы, настройка параметров PID-регуляторов, калибровка датчиков.
   • Тестирование: Функциональное тестирование всех режимов работы, проверка систем безопасности (сухой ход, перегрев), нагрузочные тесты.
   • Валидация (для регулируемых отраслей): Проведение IQ/OQ/PQ (Installation Qualification, Operational Qualification, Performance Qualification) для подтверждения соответствия стандартам.
   • Артефакты: Протоколы монтажа, акты пусконаладки, валидационные отчеты.
   • Роли: Монтажная бригада, Инженер по автоматизации, Инженер по качеству/Валидации, Технолог.
4. Этап 4: Эксплуатация и оптимизация (Постоянный процесс)
   • Обучение персонала: Проведение инструктажа для операторов и обслуживающего персонала.
   • Разработка регламентов: Создание инструкций по эксплуатации, очистке и техническому обслуживанию.
   • Мониторинг и анализ данных: Сбор данных о потреблении энергии, параметрах процесса, частоте срабатывания защит.
   • Проактивное обслуживание: Регулярные осмотры, плановая замена расходных материалов (уплотнения), измерение сопротивления изоляции.
   • Оптимизация: Корректировка параметров ПЛК для повышения эффективности, снижение энергопотребления.
   • Артефакты: Журналы эксплуатации, графики ТО, отчеты по энергопотреблению.
   • Роли: Операторы, Служба эксплуатации, Инженер по оптимизации.

Чек-лист: Внедрение системы нагрева на ТЭНах

Для обеспечения успешного внедрения используйте следующий чек-лист:

1. Планирование
   • [ ] Сформированы требования к мощности и температурному режиму.
   • [ ] Определены свойства нагреваемой среды (вязкость, агрессивность, склонность к пригоранию).
   • [ ] Выбран материал оболочки ТЭНа и уплотнений.
   • [ ] Разработана и согласована электрическая схема и схема автоматизации.
   • [ ] Произведен расчет TCO и обоснование ROI.
2. Закупка
   • [ ] Выбран надежный поставщик ТЭНов и компонентов автоматизации.
   • [ ] Все компоненты соответствуют техническим спецификациям.
   • [ ] Проведен входной контроль качества оборудования.
3. Монтаж
   • [ ] Котел подготовлен к монтажу ТЭНов (чистота, отсутствие дефектов).
   • [ ] Блоки ТЭНов установлены герметично с соблюдением момента затяжки.
   • [ ] Электрические подключения выполнены согласно ПУЭ и схемам (фазировка, заземление).
   • [ ] Установлены все датчики и элементы безопасности (уровень, температура).
4. Пусконаладка
   • [ ] Проверено сопротивление изоляции и целостность цепей.
   • [ ] Система управления (ПЛК, HMI) настроена и откалибрована.
   • [ ] Проведены тестовые запуски без нагрузки и с нагрузкой.
   • [ ] Проверено срабатывание всех систем безопасности.
5. Эксплуатация и Обслуживание
   • [ ] Персонал обучен работе с новой системой.
   • [ ] Разработан и внедрен регламент регулярного ТО и очистки.
   • [ ] Ведется мониторинг энергопотребления и параметров процесса.
   • [ ] Реализован план по своевременной замене изнашиваемых частей.

Кейсы и паттерны внедрения

Различные предприятия сталкиваются с уникальными задачами, требующими адаптации подходов к внедрению ТЭНов.

1. Кейс 1: Малое и Среднее Предприятие (МСП) – Производство Крафтовых Джемов
   • Задача: Заменить устаревший газовый котёл на более экологичное и управляемое решение для вакуумного выпаривания фруктовых пюре, сохранив при этом нежный вкус и цвет продукта. Бюджет ограничен.
   • Решение: Установка одного блока ТЭНов мощностью 9 кВт (3х3 кВт) из нержавеющей стали AISI 304 с низкой удельной поверхностной мощностью (около 6 Вт/см²), чтобы избежать пригорания. Система управления на базе бюджетного ПЛК с PID-регулятором и простым HMI-дисплеем. Предусмотрен датчик уровня для защиты от сухого хода.
   • Результат: Сокращение времени цикла на 15%, снижение энергопотребления на 10% (за счет точного контроля и исключения потерь газового котла), улучшение качества продукта (меньше пригорания, сохранение аромата), упрощение санитарной обработки. ROI достигнут за 1.5 года.
   • Паттерн: Приоритет отдается балансу между стоимостью, простотой эксплуатации и надежностью. Используются стандартные, проверенные решения без избыточной сложности.
2. Кейс 2: Крупное Предприятие – Молочная Промышленность (Производство Сгущенного Молока)
   • Задача: Модернизация линии вакуумного концентрирования молока. Требования: высокая производительность, строжайшие санитарные нормы, интеграция в существующую SCADA-систему, максимальная энергоэффективность и минимизация рисков простоя.
   • Решение: Установка нескольких модульных блоков ТЭНов (суммарная мощность 150 кВт), каждый из которых состоит из элементов из нержавеющей стали AISI 316L с крайне низкой удельной поверхностной мощностью (до 3 Вт/см²) для предотвращения денатурации белков и пригорания. Полностью резервированная система управления на базе высокопроизводительного ПЛК, интегрированного по протоколу Modbus TCP/IP в центральную SCADA. Расширенная система безопасности: дублирующие датчики уровня, температуры, давления, автоматическая система CIP.
   • Результат: Повышение производительности линии на 20% за счет более быстрого и точного нагрева, снижение операционных расходов на 12% благодаря оптимизации энергопотребления и сокращению потерь продукта. Увеличение срока службы ТЭНов за счет предотвращения нагара и коррозии. Полное соответствие GxP стандартам.
   • Паттерн: Приоритет – надёжность, производительность, глубокая интеграция, отказоустойчивость, соблюдение нормативных требований. Высокие инвестиции оправданы масштабом производства и стоимостью продукта.
3. Кейс 3: Регулируемая Отрасль – Фармацевтическое Производство (Концентрирование Активных Фармацевтических Ингредиентов)
   • Задача: Разработка новой установки для концентрирования высокоценных и термочувствительных активных фармацевтических ингредиентов (АФИ). Требования: абсолютная чистота, стерильность (SIP-совместимость), валидация каждого этапа, предотвращение перекрестного загрязнения, работа с агрессивными растворителями.
   • Решение: Индивидуальное проектирование блоков ТЭНов из сплава Incoloy 825 с зеркальной полировкой поверхности для максимальной химической стойкости и легкой очистки. Конструкция предусматривает возможность полной разборки для стерилизации и инспекции. Удельная поверхностная мощность не более 2 Вт/см². Отдельный контроллер безопасности (Safety PLC), независимый от основного ПЛК. Все материалы с полной прослеживаемостью и сертификатами. Каждый элемент системы прошел валидацию IQ/OQ/PQ.
   • Результат: Гарантированное качество и чистота конечного продукта, полное соответствие FDA и GxP, минимизация рисков загрязнения и деградации АФИ. Высокие начальные инвестиции компенсируются стоимостью продукта и регуляторными требованиями.
   • Паттерн: Бескомпромиссное соблюдение нормативных требований, индивидуальный подход к проектированию, акцент на безопасность, чистоту и прослеживаемость. Стоимость является вторичным фактором по сравнению с соответствием стандартам.
