Патронный нагреватель ТЭНП 10×100

Общая характеристика и конструкция ТЭНП 10×100: Основы для промышленных решений

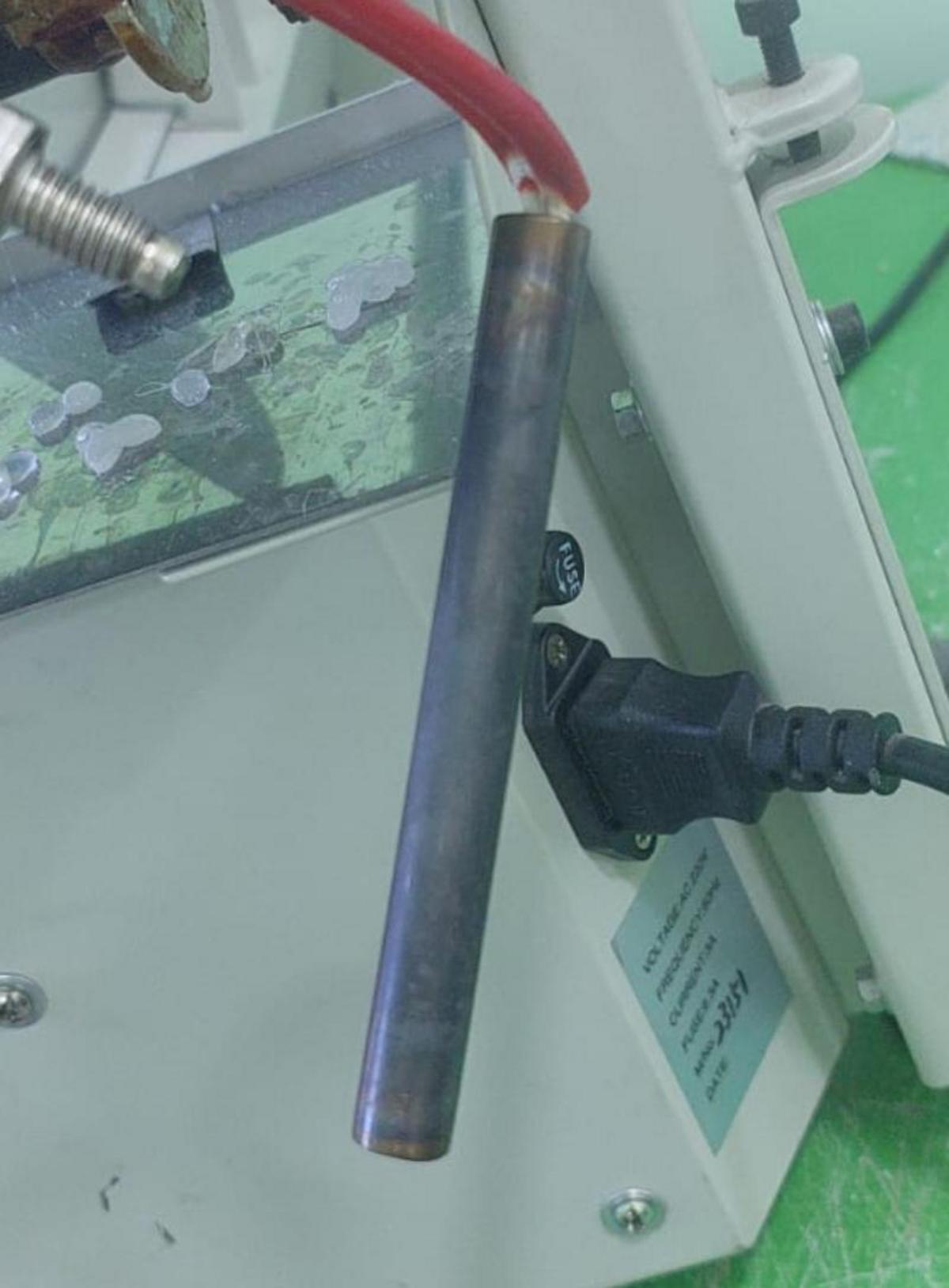

Патронный нагреватель ТЭНП 10×100 — это специализированный цилиндрический трубчатый электронагреватель, разработанный для высокоточной локальной теплопередачи. Его ключевые параметры — наружный диаметр 10 мм и рабочая длина 100 мм[1][2][4] — определяют его нишу в промышленных и лабораторных применениях, где требуется компактность и высокая плотность мощности. Конструктивно ТЭНП 10×100 состоит из нихромовой спирали, являющейся активным нагревательным элементом, помещенной внутри трубки из нержавеющей стали. Пространство между спиралью и оболочкой заполняется уплотненным электроизоляционным материалом, чаще всего оксидом магния (MgO). Этот изолятор не только предотвращает короткое замыкание, но и критически важен для эффективной передачи тепла от спирали к внешней оболочке и, далее, к нагреваемому объекту[1][3][12]. Завершается конструкция гибкими выводами в жаропрочной изоляции, предназначенными для подключения к электрической сети, что обеспечивает надежную и безопасную эксплуатацию[1][2].

Технические параметры и функциональные преимущества

Детальное понимание технических параметров ТЭНП 10×100 позволяет принимать обоснованные решения при проектировании и эксплуатации оборудования, обеспечивая оптимальный баланс производительности и долговечности. Стандартные характеристики определяют базовые возможности, тогда как индивидуальные исполнения значительно расширяют функционал.

*Нестандартные мощности могут быть изготовлены по индивидуальному заказу для специфических применений, требующих особой тепловой нагрузки.
**Типы подключения могут варьироваться: от стандартных гибких проводов в жаропрочной изоляции до специализированных решений с внутренней заделкой, угловым отводом или использованием быстроразъемных соединений, что повышает адаптивность и удобство обслуживания[11][23].

Стандартная маркировка: Дешифровка каталожных обозначений

Понимание маркировки является ключевым для быстрого и безошибочного подбора нужного нагревателя из каталогов поставщиков. Типичные обозначения включают:

ЭНП 10*100;0,25;220 — где 10 — это диаметр в миллиметрах, 100 — рабочая длина в миллиметрах, 0,25 — номинальная мощность в киловаттах, а 220 — рабочее напряжение в вольтах[2].
Схожим образом, расширенная маркировка:
ЭНПм 10*100;0,42;220;1 — указывает на диаметр 10 мм, длину 100 мм, увеличенную мощность 420 Вт (0,42 кВт), стандартное напряжение 220 В и тип подключения ‘1’ (гибкие термостойкие провода) [5]. Индексы, такие как ‘м’, могут указывать на модификацию или особенности исполнения, например, на повышенную плотность мощности.

Ключевые понятия и терминология

Для эффективного взаимодействия с поставщиками и инженерами важно оперировать единой терминологией. Ниже приведены основные термины, касающиеся патронных ТЭНов:

• ТЭНП (Трубчатый ЭлектроНагреватель Патронный): Общее название для цилиндрических нагревателей, предназначенных для установки в глухие или сквозные отверстия. «Патронный» указывает на форм-фактор, схожий с оружейным патроном, обеспечивающий высокую концентрацию тепла.
• Кондуктивная теплопередача: Основной принцип работы патронных ТЭНов, при котором тепло передается через непосредственный контакт нагревателя с нагреваемым объектом (например, металлической пресс-формой). Это самый эффективный способ теплопередачи для твердых тел.
• Плотность мощности (Вт/см²): Количество выделяемой тепловой энергии на единицу площади поверхности нагревателя. Высокая плотность мощности позволяет быстро нагревать объект, но требует адекватного отвода тепла для предотвращения локального перегрева нагревателя.
• Электроизоляционный материал (MgO): Оксид магния высокой чистоты, используемый для изоляции нихромовой спирали от металлической оболочки. MgO обладает превосходными диэлектрическими свойствами при высоких температурах и хорошей теплопроводностью, что критично для безопасности и эффективности.
• Термопара (Type J, K): Датчик температуры, состоящий из двух различных проводников, соединенных на одном конце. Встроенная термопара позволяет точно измерять температуру непосредственно внутри нагревателя или вблизи него, обеспечивая прецизионный контроль процесса. Типы J (железо-константан) и K (хромель-алюмель) являются наиболее распространенными в промышленности.
• Плотная посадка: Важнейшее условие монтажа патронного ТЭНа. Означает минимальный зазор между нагревателем и стенками монтажного отверстия (обычно до 0.05-0.1 мм). Обеспечивает максимальную кондуктивную теплопередачу и предотвращает перегрев ТЭНа.

Оптимизация выбора: Сравнительный анализ подходов к локальному нагреву

Выбор оптимального решения для локального нагрева — это комплексное решение, которое влияет на операционные расходы, производительность и качество конечной продукции. Патронные ТЭНП 10×100 являются лишь одним из подходов, и их эффективность необходимо оценивать в сравнении с альтернативными методами.

Области применения и ценность для бизнеса

Благодаря своим компактным размерам, высокой плотности мощности и возможности точной температурной регулировки, патронные ТЭНП 10×100 нашли широкое применение в различных промышленных секторах. Их использование позволяет оптимизировать технологические процессы, снижать брак и повышать общую производительность, что напрямую влияет на рентабельность.

• Пресс-формы и экструдеры для полимерной промышленности: ТЭНП 10×100 обеспечивают точный и равномерный нагрев литьевых форм для пластмасс, резины и легких металлов. Это критично для получения изделий с заданными физико-механическими свойствами, минимизации внутренних напряжений и устранения дефектов поверхности. В экструдерах они поддерживают оптимальную температуру расплава, гарантируя стабильность потока и качество выдавливаемого профиля[1][4][7].
• 3D-принтеры: В аддитивном производстве эти нагреватели используются для поддержания стабильной температуры экструдера и, в некоторых случаях, нагрева печатной платформы. Точный температурный режим — залог успешной печати сложных геометрических форм без деформаций и расслоений, особенно при работе с инженерными пластиками[1].
• Термоплиты и нагревательные блоки оборудования: В машиностроении, автоматизации и производстве электроники ТЭНП 10×100 применяются для локального нагрева массивных металлических частей станков, сварочных аппаратов, упаковочного оборудования. Это позволяет быстро достигать нужной температуры для активации клеевых составов, формовки материалов или выполнения термокомпрессионной сварки[1][4].
• Оборудование для пищевой, медицинской и лабораторной промышленности: Там, где требуется прецизионный контроль температуры и высокие гигиенические стандарты. Примеры включают нагрев стерилизационных камер, термостатов, лабораторных реакторов, а также оборудования для обработки пищевых продуктов, где важно поддерживать заданный режим без локальных перегревов[4].
• Нагрев жидкостей в специальных емкостях: Хотя патронные ТЭНы не всегда являются основным выбором для прямого контакта с жидкостями из-за своей высокой плотности мощности, в специализированных системах с хорошим теплообменом и при наличии защитной гильзы они могут использоваться для точечного нагрева небольших объемов жидкостей или поддержания их вязкости[6].

Экономический эффект от применения ТЭНП 10×100 выражается в сокращении времени производственного цикла за счет быстрого выхода на рабочий режим, снижении брака благодаря высокой точности поддержания температуры, а также в уменьшении энергозатрат за счет направленной и эффективной теплопередачи. В долгосрочной перспективе это повышает общую производительность и конкурентоспособность предприятия.

Варианты исполнения: Кастомизация для специфических задач

Стандартный ТЭНП 10×100 является отправной точкой, но для максимальной эффективности в специфических промышленных условиях производители предлагают широкий спектр модификаций, которые расширяют функциональность и повышают надежность. Эти варианты исполнения являются ключевым фактором при адаптации нагревателей к уникальным требованиям технологических процессов.

• Материал оболочки: Помимо стандартной нержавеющей стали (AISI 304/321), доступны исполнения из других сплавов, таких как медь (для лучшей теплопроводности при более низких температурах) или титан (для агрессивных химических сред и высокой коррозионной стойкости)[7][8][9]. Выбор материала определяется химической совместимостью с нагреваемым объектом и окружающей средой, а также требованиями к максимальной рабочей температуре.
• Мощность и плотность: Хотя стандартные мощности приведены выше, возможно изготовление нагревателей с плотностью мощности до 50 Вт/см² и более. Такие высокоплотные ТЭНы способны обеспечивать чрезвычайно быстрый нагрев, что критично для процессов с коротким циклом. Однако они требуют идеального теплоотвода и плотной посадки для предотвращения собственного перегрева и раннего выхода из строя[2][8]. Распределение мощности может быть как равномерным по всей длине, так и зонированным (например, с увеличенной мощностью на концах для компенсации тепловых потерь).
• Типы подключения: Гибкие термостойкие провода являются стандартным вариантом. Однако для условий с механическими нагрузками, ограниченным пространством или необходимостью быстрого подключения/отключения существуют модификации с внутренней заделкой проводов (для защиты от внешних воздействий), угловым отводом (для установки в стесненных условиях), защитными оплетками, металлорукавами или с использованием промышленных разъемов (например, винтовых клемм или керамических колодок) [11][23].
• Встроенная термопара: Интеграция термопары (типов J, K, L) непосредственно в корпус нагревателя позволяет осуществлять высокоточный и оперативный контроль температуры без использования внешних датчиков. Это критично для систем, где требуется прецизионное управление температурным режимом и быстрый отклик на изменения, а также для реализации адаптивных алгоритмов управления температурой[6][13].
• Миниатюрные и фланцевые ТЭНы: Для особых задач разработаны специализированные исполнения. Миниатюрные патронные нагреватели (длиной менее 6 см) используются в оборудовании, где каждый миллиметр имеет значение, например, в медицинских устройствах или компактной электронике. Фланцевые ТЭНы, оснащенные монтажным фланцем, обеспечивают надежное крепление и герметизацию, что актуально для систем, работающих под давлением или с агрессивными жидкостями[6].
• Индивидуальное исполнение: Производители предлагают полную кастомизацию по заданным параметрам — мощность, напряжение, длина, материал оболочки, тип подключения, наличие термопары и другие специальные требования. Это позволяет создавать нагревательные решения, идеально соответствующие уникальным потребностям конкретного оборудования и технологического процесса[8].

Грамотный выбор варианта исполнения позволяет не только решить конкретную инженерную задачу, но и значительно повысить надежность, долговечность и энергоэффективность всей системы, снижая операционные издержки и повышая общую производительность.

Критерии выбора и стратегические аспекты

Выбор патронного нагревателя ТЭНП 10×100 – это не просто подбор по каталогу, а стратегическое решение, которое влияет на производительность оборудования, его энергоэффективность, надежность и общую стоимость владения. Для лиц, принимающих решения (C-level, VP/Head), PMM, RevOps, CTO/CIO, важно учитывать не только технические характеристики, но и их влияние на бизнес-процессы.

1. Мощность и тепловые потери:
   • Аспект: Мощность (250–420 Вт для стандартных моделей) должна быть точно рассчитана исходя из тепловых потерь нагреваемого объекта и требуемой скорости выхода на рабочий режим. Недостаточная мощность приводит к медленному нагреву и низкой производительности; избыточная — к перегреву, сокращению срока службы ТЭНа и неэффективному энергопотреблению.
   • Для бизнеса: Оптимизация мощности напрямую влияет на время цикла производства и энергозатраты. Точный расчет мощности может сократить операционные расходы на 5-15% и увеличить пропускную способность оборудования.
2. Напряжение питания:
   • Аспект: Стандартное 220 В, но доступны 110 В, 380 В и другие.
   • Для бизнеса: Выбор напряжения должен соответствовать существующей инфраструктуре предприятия. Несоответствие влечет за собой дополнительные затраты на преобразователи, усложняет монтаж и увеличивает риски сбоев в электросети.
3. Материал оболочки:
   • Аспект: Нержавеющая сталь — универсальный выбор. Для агрессивных химических сред, высоких температур или пищевой/медицинской промышленности могут потребоваться специальные сплавы (например, Incoloy, медь, титан)[7][8][9].
   • Для бизнеса: Правильный выбор материала оболочки обеспечивает долговечность нагревателя, устойчивость к коррозии и химическим воздействиям, что критично для минимизации простоев оборудования, связанных с заменой ТЭНа, и соблюдения отраслевых стандартов (например, GMP).
4. Тип подключения:
   • Аспект: Гибкие провода (стандарт) или модели с внутренней заделкой, угловым отводом, специальными разъемами[11][23].
   • Для бизнеса: Тип подключения влияет на удобство монтажа, безопасность эксплуатации и устойчивость к внешним воздействиям (вибрация, механические нагрузки, высокая температура). Оптимальный выбор снижает риски повреждения проводки, что предотвращает аварии и простои.
5. Наличие встроенной термопары:
   • Аспект: Для точного контроля температуры без внешнего датчика выбирайте модели со встроенной термопарой[6][13].
   • Для бизнеса: Встроенная термопара обеспечивает более точный и быстрый отклик системы регулирования температуры, что повышает качество продукции, сокращает время отладки процессов и может снизить энергопотребление за счет более эффективного управления нагревом. Это также упрощает архитектуру системы контроля.
6. Плотность посадки и тепловой контакт:
   • Аспект: Чрезвычайно важно обеспечить минимальный зазор между ТЭНом и монтажным отверстием (не более 0.05-0.1 мм) и использовать термопасту.
   • Для бизнеса: Плохой тепловой контакт — основная причина перегрева и преждевременного выхода ТЭНа из строя. Правильная установка напрямую продлевает срок службы нагревателя, сокращает расходы на замену и минимизирует время простоя оборудования, что является ключевым показателем OEE (Overall Equipment Effectiveness).
7. Производитель и гарантия:
   • Аспект: Приобретение продукции проверенных производителей с официальной гарантией и развитой сетью дистрибуции.
   • Для бизнеса: Надежный поставщик гарантирует качество, соответствие заявленным характеристикам, доступность технической поддержки и оперативные поставки. Это снижает риски закупки некачественной продукции, которая может привести к поломкам, сбоям в производстве и финансовым потерям.

«Патронные нагреватели славятся долгим сроком службы и безаварийной работой. Нагревательные элементы размещаются в контакте с нагреваемым материалом для максимальной теплопередачи. Обжатая конструкция сводит к минимуму воздушные зазоры, повышая эффективность и теплопередачу.»^[3]

После детального рассмотрения теоретических основ, конструктивных особенностей и стратегических аспектов выбора патронных нагревателей ТЭНП 10×100, перейдем к практическим аспектам их внедрения, эксплуатации и оптимизации в реальных промышленных условиях. Далее мы углубимся в архитектурные решения, пошаговую реализацию проектов, управление жизненным циклом и конкретные кейсы, которые демонстрируют окупаемость инвестиций и повышение операционной эффективности.

Продвинутая практика и внедрение ТЭНП 10×100: от концепции к операционной эффективности

Архитектурные решения и интеграция в промышленные системы

Эффективное применение патронных нагревателей ТЭНП 10×100 выходит за рамки простого подбора по мощности. Оно требует проработки архитектуры системы, в которую интегрируются эти элементы, чтобы максимизировать их потенциал и обеспечить долгосрочную надежность. Это включает оптимизацию размещения, выбор систем управления и обеспечение безопасности.

Размещение нагревателей и управление температурными градиентами

При проектировании системы нагрева критически важно правильно расположить ТЭНы относительно нагреваемого объекта. Цель — достичь равномерного температурного поля или сформировать заданный температурный градиент. Для массивных объектов, таких как пресс-формы, часто требуется несколько ТЭНП 10×100, распределенных таким образом, чтобы компенсировать тепловые потери на периферии и обеспечить гомогенность температуры в рабочей зоне. Например, в литьевых формах ТЭНы могут быть размещены ближе к зонам с наибольшей массой материала или там, где происходит наиболее интенсивный теплообмен.
Использование программного обеспечения для термодинамического моделирования (например, CFD-анализ) позволяет прогнозировать распределение температур и оптимизировать количество и расположение нагревателей, минимизируя «горячие» и «холодные» точки. Это снижает риск термических деформаций материала и повышает качество конечной продукции.

Взаимодействие с системами управления: ПЛК и терморегуляторы

Интеграция ТЭНП 10×100 в общую автоматизированную систему управления технологическим процессом (АСУ ТП) является основой для прецизионного контроля. Основными компонентами этой интеграции являются:

• Программируемые логические контроллеры (ПЛК, PLC): ПЛК служат центральным «мозгом» системы, управляя включением/выключением нагревателей, считыванием данных с термопар и координируя действия с другими элементами оборудования (например, насосами, клапанами, приводами). Современные ПЛК поддерживают сложные алгоритмы ПИД-регулирования (пропорционально-интегрально-дифференциальное), обеспечивающие высокую точность поддержания температуры.
• Терморегуляторы: Специализированные контроллеры, которые получают сигналы от термопар и управляют мощностью, подаваемой на ТЭНы. Могут быть как автономными, так и интегрированными в ПЛК. Для ТЭНП 10×100 часто используются твердотельные реле (SSR) для коммутации нагрузки, так как они обеспечивают бесшумную работу, высокую скорость переключения и долгий срок службы по сравнению с электромеханическими контакторами, что критично для поддержания стабильной температуры без колебаний.

Разработка эффективной системы управления включает выбор оптимальных параметров ПИД-регулятора, настройку циклов опроса датчиков и стратегий управления мощностью (например, фазовое регулирование или широтно-импульсная модуляция для более точного контроля).

Оптимизация теплопередачи: Термопасты и допуски

Качество теплопередачи от ТЭНа к нагреваемому объекту напрямую зависит от плотности контакта. Минимальный воздушный зазор между оболочкой ТЭНа и стенками отверстия (до 0.05-0.1 мм) критичен. Дополнительно рекомендуется применение высокотемпературных термопроводящих паст. Эти пасты заполняют микроскопические неровности поверхности, вытесняя воздух, который является плохим проводником тепла. Это может повысить эффективность теплопередачи на 15-30%, что приводит к:

• Снижению температуры поверхности самого нагревателя, увеличивая его срок службы.
• Более быстрому выходу на рабочий режим.
• Снижению энергопотребления для поддержания заданной температуры.

Выбор термопасты должен соответствовать максимальным рабочим температурам и условиям эксплуатации (например, отсутствие испарений, химическая инертность).

Электрическая схема подключения: Последовательное и параллельное соединение

При использовании нескольких ТЭНП 10×100 в одной системе необходимо правильно выбрать схему подключения:

• Параллельное соединение: Подходит для систем, где каждый ТЭН должен работать независимо или иметь возможность индивидуального управления мощностью. Обеспечивает полную номинальную мощность для каждого элемента. Требует индивидуальной защиты и коммутации.
• Последовательное соединение: Используется для равномерного распределения мощности между несколькими ТЭНами при фиксированном общем напряжении или для снижения общей мощности при ограничении тока. При этом выход из строя одного ТЭНа приводит к остановке всей цепи, что является недостатком. Редко применяется для патронных нагревателей с индивидуальным контролем.

В большинстве промышленных систем ТЭНП 10×100 подключаются параллельно, что позволяет гибко управлять каждой зоной нагрева и упрощает диагностику при выходе элемента из строя.

Системы безопасности: Защита от перегрева и УЗО

Безопасность — наивысший приоритет. Системы, использующие ТЭНП 10×100, должны включать:

• Защиту от перегрева: Дополнительные термопары или биметаллические термореле, установленные в критических точках, которые отключают питание при превышении допустимой температуры. Это предотвращает повреждение оборудования и материалов.
• Устройства защитного отключения (УЗО): Защита от поражения электрическим током и предотвращение пожаров при утечках тока, вызванных повреждением изоляции нагревателя.
• Автоматические выключатели: Защита от коротких замыканий и перегрузок.

Регулярная проверка этих систем безопасности — обязательный элемент регламентного обслуживания.

Пошаговая реализация проекта и контроль качества

Внедрение или модернизация системы нагрева с использованием ТЭНП 10×100 требует структурированного подхода. Ниже представлены ключевые этапы и роли, обеспечивающие успешную реализацию.

Этап 1: Проектирование и расчёт

• Описание: На этом этапе определяется задача нагрева, анализируются тепловые потери объекта, рассчитывается необходимая мощность, количество и расположение ТЭНов. Выбираются материалы, тип подключения, а также система управления (терморегуляторы, ПЛК). Создаются электрические схемы и чертежи монтажных отверстий.
• Роли: Инженер-теплотехник, инженер-конструктор, инженер-электрик.
• Артефакты: Техническое задание (ТЗ), тепловой расчет, электрическая принципиальная схема, чертежи с указанием допусков, спецификация оборудования.
• Контроль качества: Проверка соответствия расчетов требуемым параметрам процесса, согласование ТЗ с заинтересованными сторонами (производство, PMM).

Этап 2: Закупка и входной контроль

• Описание: Осуществляется выбор поставщика на основе анализа рынка, ценовых предложений и репутации. Закупаются ТЭНы и сопутствующее оборудование. При получении проводится входной контроль — проверка соответствия поставленных элементов спецификациям (диаметр, длина, мощность, напряжение), визуальный осмотр на предмет механических повреждений, измерение сопротивления изоляции и активного сопротивления нагревательного элемента.
• Роли: Отдел снабжения, инженер-метролог, инженер-электрик.
• Артефакты: Договоры поставки, счета-фактуры, сертификаты качества, протоколы входного контроля.
• Контроль качества: 100% проверка на соответствие заказу и отсутствие дефектов. Документирование всех отклонений.

Этап 3: Монтаж

• Описание: Подготовка монтажных отверстий (контроль диаметра, чистоты, отсутствие заусенцев). Аккуратная установка ТЭНов с использованием термопасты. Подключение проводов согласно электрической схеме, обеспечение надежной изоляции и механической защиты контактов, особенно в условиях вибрации или высокой температуры.
• Роли: Монтажный персонал, инженер-электрик, механик.
• Артефакты: Акт монтажа, фотографии выполненных работ (при необходимости), протокол испытаний изоляции после монтажа.
• Контроль качества: Визуальный осмотр монтажа, проверка затяжки контактов, проверка сопротивления изоляции после монтажа.

Этап 4: Пусконаладка и тестирование

• Описание: Подача напряжения, калибровка терморегуляторов, настройка ПИД-параметров. Тестирование работы системы в различных режимах, замеры температуры в контрольных точках, проверка стабильности поддержания заданного температурного профиля. Документирование всех параметров работы.
• Роли: Инженер по АСУ ТП, инженер-наладчик, технолог.
• Артефакты: Протокол пусконаладочных работ, отчет о тестировании температурных режимов, инструкции по эксплуатации.
• Контроль качества: Сравнение фактических показателей с проектными. Корректировка настроек для достижения оптимальной производительности.

Этап 5: Мониторинг и обслуживание

• Описание: Постоянный мониторинг состояния нагревателей и системы управления. Разработка регламента технического обслуживания (ТО) — периодическая проверка сопротивления изоляции, очистка контактов, проверка термопаст, замена изношенных элементов. Внедрение предиктивной аналитики для прогнозирования потенциальных отказов.
• Роли: Служба эксплуатации, инженер по КИПиА.
• Артефакты: Журнал ТО, графики планово-предупредительных ремонтов (ППР), отчеты о замене компонентов.
• Контроль качества: Регулярный аудит эффективности ТО, анализ причин отказов, актуализация регламентов.

Чек-лист для успешного внедрения ТЭНП 10×100:

1. ☑ Произведен точный расчет тепловых потерь и требуемой мощности.
2. ☑ Выбран материал оболочки, соответствующий условиям эксплуатации (температура, среда).
3. ☑ Тип подключения ТЭНа соответствует условиям монтажа и безопасности.
4. ☑ Обеспечена плотная посадка ТЭНа в монтажное отверстие (допуск < 0.1 мм).
5. ☑ Использована высокотемпературная термопаста для улучшения теплопередачи.
6. ☑ Проверены и откалиброваны все термопары и датчики температуры.
7. ☑ Система управления (ПЛК, терморегулятор) настроена для прецизионного контроля.
8. ☑ Установлены и протестированы все системы безопасности (защита от перегрева, УЗО).
9. ☑ Разработан и внедрен регламент планово-предупредительного обслуживания.
10. ☑ Обучен персонал по эксплуатации и техническому обслуживанию оборудования.

Управление жизненным циклом: Диагностика, устранение неисправностей и превентивное обслуживание

Эффективное управление жизненным циклом патронных нагревателей ТЭНП 10×100 является критически важным для минимизации простоев и поддержания высокой производительности оборудования. Преждевременный выход из строя может быть вызван множеством факторов, и понимание этих причин позволяет разрабатывать адекватные стратегии диагностики и превентивного обслуживания.

Типичные проблемы и методы диагностики:

1. Перегрев и выход из строя: Основная причина — недостаточный отвод тепла или плохой контакт с нагреваемым элементом (из-за некорректной посадки, воздушных зазоров, отсутствия термопасты).
   • Диагностика: Визуальный осмотр (почернение оболочки, вздутие), измерение сопротивления нагревательного элемента (обрыв спирали), измерение температуры поверхности ТЭНа в рабочем режиме (пирометром).
   • Устранение: Обеспечить плотную посадку, использовать термопасту, проверить эффективность теплоотвода. При замене нового ТЭНа внимательно контролировать монтаж.
2. Короткое замыкание на корпус или между витками: Происходит при повреждении изоляции (оксида магния) из-за механических воздействий, перегрева или воздействия агрессивных сред.
   • Диагностика: Измерение сопротивления изоляции (мегаомметром) между нагревательным элементом и оболочкой (должно быть выше 1-5 МОм). Измерение активного сопротивления ТЭНа (должно соответствовать номинальному).
   • Устранение: Аккуратный монтаж, избегать механических повреждений, использовать УЗО для предотвращения аварий. Поврежденный ТЭН подлежит замене.
3. Неправильная мощность: Если ТЭН не обеспечивает нужный нагрев или, наоборот, перегревается, возможно, была неправильно рассчитана необходимая мощность или изменились тепловые потери оборудования.
   • Диагностика: Повторный тепловой расчет, измерение потребляемой мощности, сравнение с требуемыми параметрами процесса.
   • Устранение: Пересчет мощности, замена ТЭНа на элемент с адекватными характеристиками. Использование терморегуляторов с функцией адаптивного регулирования.
4. Окисление контактов и повреждение проводки: Со временем контакты могут окисляться или провода повреждаются из-за вибрации, высокой температуры или механического износа.
   • Диагностика: Визуальный осмотр контактов и проводов. Измерение падения напряжения на контактах.
   • Устранение: Периодическая проверка и очистка контактов, использование термостойких и виброустойчивых соединений, установка защитных кожухов.

Стратегии превентивного обслуживания и влияние на OEE:

Для минимизации незапланированных простоев и продления срока службы ТЭНП 10×100 рекомендуется внедрять следующие подходы:

• Регламентная замена: Основываясь на статистике отказов и рекомендациях производителя, устанавливать график плановой замены ТЭНов, даже если они еще функционируют. Это особенно актуально для критически важного оборудования.
• Мониторинг параметров: Использование систем удаленного мониторинга для отслеживания сопротивления изоляции, потребляемой мощности и температуры ТЭНа. Аномальные изменения могут указывать на назревающую проблему.
• Термографический контроль: Регулярное использование тепловизоров для выявления «горячих» точек на поверхности нагреваемого оборудования, что может указывать на неравномерный нагрев или проблемы с теплоотводом от ТЭНа.
• Обучение персонала: Квалифицированный персонал способен своевременно выявлять признаки неисправности и проводить базовое обслуживание.

Эффективное превентивное обслуживание напрямую влияет на OEE (Overall Equipment Effectiveness) — комплексный показатель эффективности оборудования, который включает доступность, производительность и качество. Снижение незапланированных простоев, оптимизация времени цикла и повышение качества продукции благодаря стабильному нагреву — это прямые показатели улучшения OEE, что приводит к значительной экономии и увеличению прибыльности.

Кейсы применения: Практический опыт и экономический эффект

Примеры из реальной практики наглядно демонстрируют, как ТЭНП 10×100 могут решать сложные промышленные задачи и приносить измеримый экономический эффект.

Кейс 1: Оптимизация производительности в литье пластмасс (Enterprise)

• Проблема: Крупное производственное предприятие столкнулось с нестабильным качеством литьевых изделий (пластиковые компоненты для бытовой техники) и частыми простоями пресс-форм из-за неравномерного нагрева и быстрого выхода из строя бандажных нагревателей. Время цикла было выше планового на 15%.
• Решение: Проведен полный аудит системы нагрева. Было принято решение заменить бандажные нагреватели на 120 единиц ТЭНП 10×100 со встроенными термопарами, равномерно распределенных по критическим зонам пресс-форм. Использована термопаста и система ПИД-регулирования для каждой группы нагревателей.
• Результат и экономический эффект:
  • Снижение брака: За счет точного поддержания температуры брак сократился с 4.5% до 1.2%, что привело к экономии на переработке сырья в размере ~1.5 млн рублей в год.
  • Сокращение времени цикла: Стабильный и быстрый нагрев позволил сократить время цикла на 10%, увеличив общую производительность на 7% и принеся дополнительный доход в ~3 млн рублей в год.
  • Увеличение срока службы: Срок службы нагревателей увеличился в 2.5 раза, снизив расходы на их закупку и обслуживание на ~500 тыс. рублей в год.
  • Общий ROI: Инвестиции в новые ТЭНы и систему управления окупились в течение 14 месяцев.

Кейс 2: Повышение точности в лабораторном оборудовании (SMB)

• Проблема: Небольшая лаборатория, специализирующаяся на анализе полимеров, использовала стандартные нагревательные элементы в своих тестовых установках, что приводило к колебаниям температуры ±5 °C. Это влияло на воспроизводимость экспериментов и точность результатов.
• Решение: В каждую тестовую камеру был установлен один ТЭНП 10×100 мощностью 350 Вт с интегрированной термопарой типа K. Система управления была модернизирована до микропроцессорного терморегулятора с точностью поддержания температуры до ±0.5 °C.
• Результат и экономический эффект:
  • Повышение точности: Температурные колебания снизились до ±0.8 °C, что позволило значительно улучшить воспроизводимость результатов и доверие к исследованиям.
  • Сокращение времени на подготовку проб: Благодаря более быстрому и стабильному нагреву время на подготовку образцов сократилось на 20%.
  • Снижение энергопотребления: Оптимизированное управление нагревом привело к снижению потребления электроэнергии на 10%, что составило ~80 тыс. рублей в год.
  • Долгосрочные выгоды: Повышение репутации лаборатории и привлечение новых заказчиков за счет высокой точности исследований.

Кейс 3: Снижение издержек на обслуживание в экструзионной линии

• Проблема: Производитель пластиковых профилей столкнулся с частыми отказами нагревателей в зонах экструзионной головки, что приводило к незапланированным простоям до 8 часов в месяц и высоким затратам на ремонт. Основной причиной было неэффективное распределение тепла и локальный перегрев.
• Решение: Разработана новая схема размещения нагревателей, предусматривающая использование 8 единиц ТЭНП 10×100 с плотностью мощности 15 Вт/см² для более равномерного нагрева и более эффективного отвода тепла. Каждый ТЭН был установлен с применением высокотемпературной термопасты и подключен к отдельному каналу терморегулятора.
• Результат и экономический эффект:
  • Увеличение срока службы: Благодаря оптимизации теплового режима и улучшенному отводу тепла, срок службы нагревателей увеличился с 3-4 месяцев до 18 месяцев.
  • Сокращение простоев: Время простоя, связанное с заменой ТЭНов, сократилось на 90%, что позволило сэкономить ~2.5 млн рублей в год на потерях от недовыпущенной продукции и затратах на экстренный ремонт.
  • Снижение затрат на ЗИП: Ежегодные расходы на закупку запасных нагревателей сократились в 4 раза.
  • Повышение стабильности: Улучшилась стабильность процесса экструзии, снизился процент брака по геометрическим параметрам.

Перспективы развития и инновации в сегменте ТЭНП

Индустрия нагревательных элементов, включая патронные ТЭНП 10×100, продолжает эволюционировать, адаптируясь к требованиям Индустрии 4.0 и растущему спросу на энергоэффективные и интеллектуальные решения. Эти тренды будут определять стратегию развития для производителей и пользователей в ближайшие годы.

• Индустрия 4.0 и IoT: Интеграция с предиктивным обслуживанием: Будущее за «умными» нагревателями, оснащенными не только термопарами, но и микроконтроллерами, способными передавать данные о своем состоянии (сопротивление изоляции, потребляемая мощность, вибрации) в централизованные системы мониторинга и облачные платформы. Это позволит реализовать предиктивное обслуживание, прогнозируя выход из строя ТЭНа задолго до его фактического отказа и планируя замены в удобное время, что значительно сократит незапланированные простои и оптимизирует затраты на ТОиР.
• Миниатюризация и повышение плотности мощности: Развитие технологий материалов и производства позволяет создавать еще более компактные ТЭНы с экстремально высокой плотностью мощности. Это открывает новые возможности для использования в миниатюрном оборудовании, точных медицинских приборах, микроэлектронике и аддитивных технологиях, где пространство критически ограничено.
• Новые материалы и покрытия: Исследования в области материаловедения направлены на создание оболочек нагревателей из новых сплавов и керамических композитов, которые будут обладать повышенной коррозионной стойкостью, устойчивостью к экстремальным температурам (до 1000 °C и выше) и агрессивным химическим средам. Разработка специализированных покрытий позволит улучшить теплопередачу и предотвратить налипание материалов.
• Энергоэффективность и устойчивое производство: Стремление к снижению углеродного следа и операционных расходов стимулирует разработку ТЭНов с повышенным КПД. Это включает оптимизацию внутренней конструкции для минимизации потерь энергии, интеграцию с более интеллектуальными системами управления, которые точно регулируют подачу мощности, и применение решений для рекуперации тепла. Энергоэффективные ТЭНП 10×100 станут ключевым элементом в стратегиях устойчивого развития предприятий.
• Кастомизация и модульность: Растет спрос на высококастомизированные решения, адаптированные под конкретные уникальные задачи. При этом производители будут стремиться к модульности, предлагая стандартные «блоки» нагревателей, которые можно гибко конфигурировать, сокращая время производства и стоимость индивидуальных заказов.
