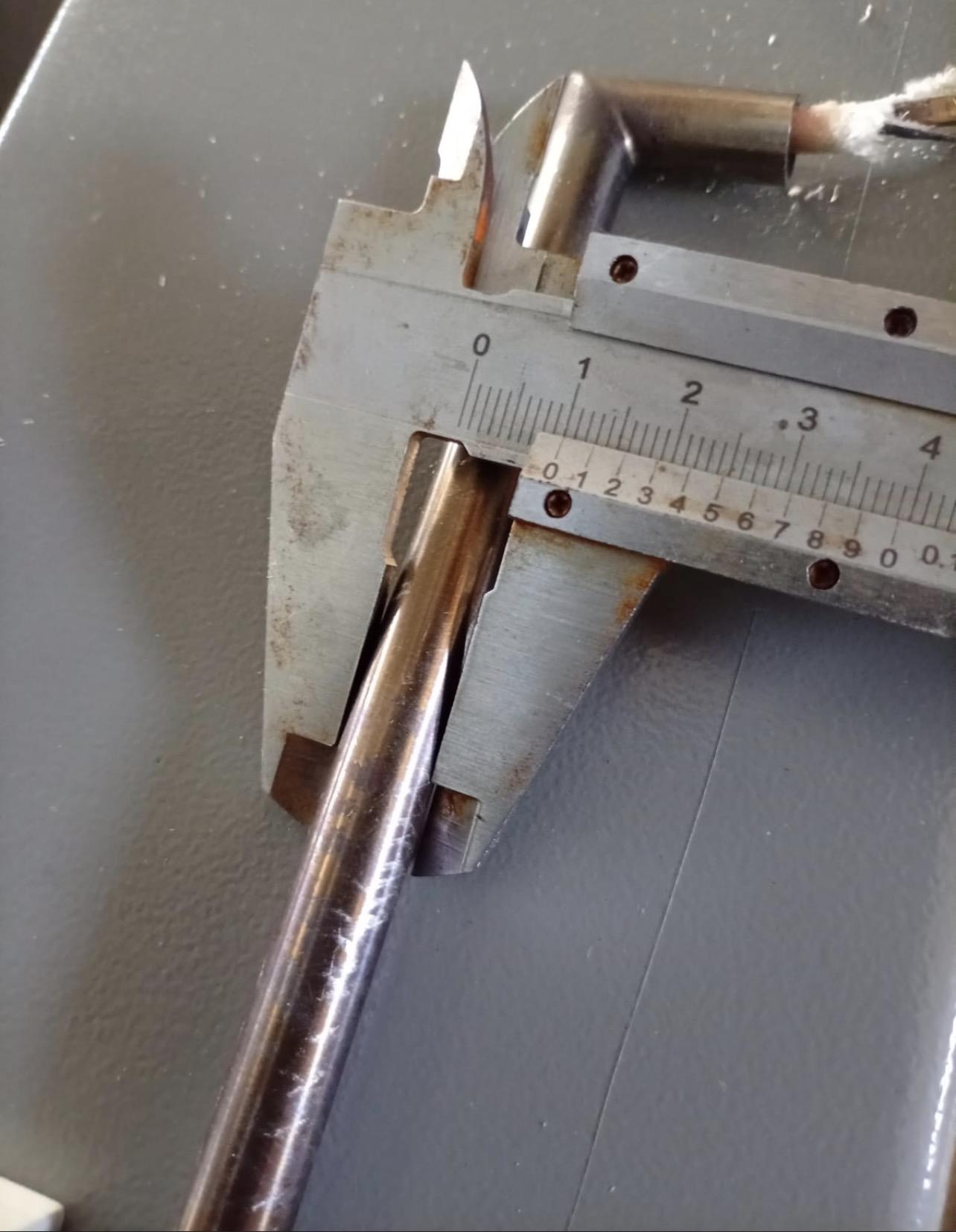

ТЭН 38 Ом, 220 В, рабочая температура 100-250 °С, длина 680,5×10 мм,

ТЭН 38 Ом, 220 В, рабочая температура 100-250 °С, длина 680,5×10 мм, Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Технические характеристики и расчеты

Данный ТЭН соответствует стандартным параметрам трубчатых электронагревателей: внешний диаметр трубки 10 мм (стандартный размер среди 8-18 мм), длина нагреваемой зоны 680 мм (в пределах типичного диапазона 280-6000 мм). Сопротивление 38 Ом указывает на спиральный nichrome или фехральный нагревательный элемент, изолированный оксидным магнием (MgO), в оболочке из нержавеющей стали, меди или углеродистой стали — материалы, устойчивые к коррозии при температурах до 250 °С.

Эти характеристики обеспечивают равномерный нагрев с плотностью мощности ~20-30 Вт/см², минимизируя перегрев.

Принцип работы и конструкция

ТЭН работает по принципу Джоуля-Ленца: электрический ток через спираль генерирует тепло, передаваемое через изоляцию и оболочку к нагреваемой среде (конвекция, излучение, теплопроводность). Внутренняя структура:

• Нагревательный элемент: Nichrome (Cr20Ni80) с сопротивлением 38 Ом, выдерживает 100-250 °С.
• Изоляция: Компактный электроизоляционный порошок MgO (теплопроводность ~30 Вт/м·К).
• Оболочка: Трубка Ø10 мм, длина 680 мм, с штуцером или фланцем для монтажа.

Преимущества конструкции:

• Высокая надежность: срок службы 10+ лет при S1-режиме.
• Легкость интеграции: резьбовые соединения (M20-M27) или фланцы.
• Температурный диапазон 100-250 °С идеален для предотвращения карбонизации масел (температура вспышки >250 °С).

В каталоге аналогичные ТЭНы (ТЭН-50 А 13/2,0) имеют длину ~218-264 мм, мощность 0,3-2 кВт, что масштабируется к данному варианту.

Области применения

Этот ТЭН оптимален для нагрева жиров и масел (ТЭН-50 А 10/0,3 Z), воды (+1…+50 °С), неагрессивных жидкостей с твердыми включениями ≤0,2 мм. Конкретные сценарии:

• Промышленность: Нагрев масла в резервуарах, смазочных системах (давление ≤1,5 МПа).
• Бытовое оборудование: Бойлеры, фритюрницы, парогенераторы (напряжение 220 В ±10%).
• Вентиляция и климат: Тепловые завесы, жидкостные нагреватели (теплоноситель до 150-250 °С).
• Насосные станции: Подогрев циркулирующих жидкостей (Unipump, ESQ).
• Специфические решения: Хладостойкие среды (-40…+40 °С окружающей).

Примеры интеграции:

• В насосах ESQ: мощность 1,1-1,3 кВт, 220 В, температура жидкости +1…+85 °С.
• В вентиляторах: ~220 В, мощность до 42 Вт (дополнение), но масштабируемо.

Расчеты и эксплуатационные особенности

Ток и нагрузка: I = 220/38 ≈ 5,79 А, требует кабеля 3×1,5 мм², предохранитель 10 А.

Плотность мощности: P/L = 1274/68 ≈ 18,7 Вт/см — безопасно для 250 °С.

Регулировка: С терморегулятором (ПИД-контроль) для 100-250 °С, мощность 1-2 кВт.

Режим работы: S1 (продолжительный), IP22-IP54, изоляция ≥10 МОм.

Монтаж, установка и безопасность

Пошаговая инструкция установки:

1. Подготовка: Проверить изоляцию (≥10 МОм мультиметром 500 В).
2. Монтаж: Фиксация фланцем/резьбой, зазор 50-100 мм от стенок.
3. Подключение: Клеммы M6-M8, кабель 3×1,5 мм², заземление.
4. Заполнение: Для жидкостей — полное погружение, без воздуха.
5. Тестирование: Включить на 220 В, мониторинг T=100-250 °С термопарой.
6. Автоматика: Термореле (отсечка >250 °С), IP54 корпус.

Меры безопасности:

• Окружающая T: -60…+40 °С (хладостойкая сталь).
• Нет механических примесей >0,2 мм.
• Срок службы: 10 лет, проверка ежегодно.
• Ошибки: Перегрев (без терморегулятора), коррозия (агрессивные среды).

Инструменты: Мультиметр, термометр, ключ 27 мм, диэлектрик перчатки.

Преимущества, недостатки и выбор

Преимущества:

• Эффективность: 98% КПД, равномерный нагрев.
• Универсальность: 220 В, компактность 680×10 мм.
• Долговечность: До 10 000 ч при 250 °С.

Недостатки:

• Фиксированная мощность (нужен диммер для регулировки).
• Ограничение T≤250 °С (не для высокотемпературных задач >500 °С).

Критерии выбора:

• Для масел: Нержавейка, 100-250 °С.
• Альтернативы: Керамические ТЭНы (выше T, но дороже).
• Цена/качество: Российские аналоги (ТЭН-50) — 500-2000 руб.

Перспективы и инновации

В 2026 году такие ТЭНы интегрируют в смарт-системы (IoT-регулировка, энергоэффективность +20%). Аналоги в Hyundai Electric и Unipump — для зеленых технологий (низкое потребление). Этот обзор охватывает все аспекты ТЭНа 38 Ом 220 В на основе доступных данных, с расчетами и сравнениями, предоставляя полное представление о его практике и применении. Следующая часть будет сосредоточена на глубоких аспектах использования и кастомных заказов для оптимизации работы оборудования.
