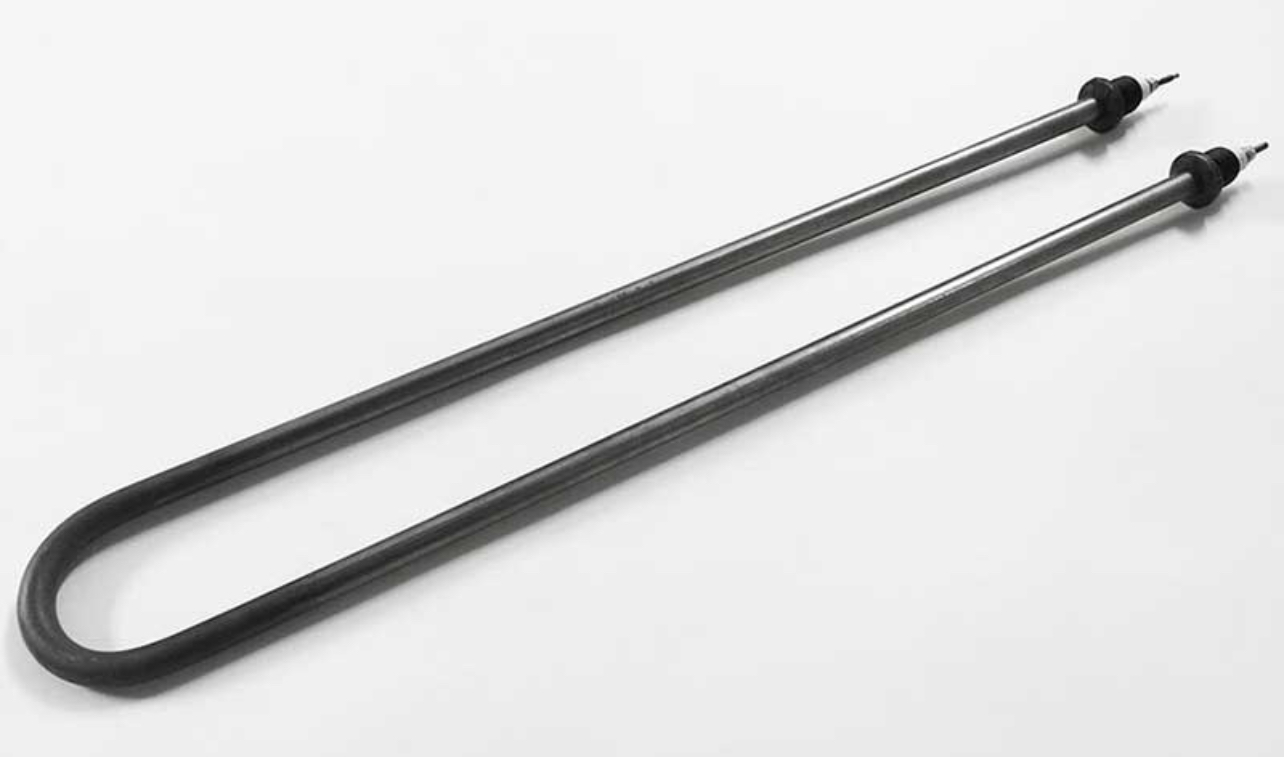

U образный Тэн. длиной 210-250мм, межосевое 75-85мм, мощность 2- 3квт, 220В, диаметр трубки 13мм, штуцер G1/2. Рабочая среда — щелочь, материал нержавейка.

U образный Тэн. длиной 210-250мм, межосевое 75-85мм, мощность 2- 3квт, 220В, диаметр трубки 13мм, штуцер G1/2.
Рабочая среда — щелочь, материал нержавейка.  Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Технические характеристики и конструкция

Форма

U-образная форма ТЭНа обеспечивает компактность и равномерный нагрев в ограниченном пространстве. Данная форма широко используется в бытовых и промышленных нагревателях, что позволяет легко интегрировать элемент в корпуса и резервуары.

Размеры и мощность

Длина ТЭНа в диапазоне 210-250 мм идеально подходит для установки в нагревательные емкости среднего объема. В продаже имеются варианты с длиной 210 и 215 мм, обладающие аналогичными характеристиками по мощности и диаметру трубки.

Эффективность и особенности конструкции

Мощность 2-3 кВт указывает на пригодность данного ТЭНа для интенсивного нагрева жидкостей и растворов. Стандартное рабочее напряжение 220 В соответствует требованиям бытовой электроники в РФ и СНГ. Диаметр трубки в 13 мм обеспечивает не только прочность, но и высокий ресурс работы, что особенно актуально в условиях механических нагрузок и коррозии.

Материалы и рабочая среда

Выбор материалов

Основной материал ТЭНа — нержавеющая сталь. Она обеспечивает коррозионную стойкость и долговечность, особенно в агрессивных условиях.

Рабочая среда

ТЭНы из нержавеющей стали подходят для нагрева щелочных растворов. Это обуславливается их высокой химической стойкостью. Подобные ТЭНы часто встречаются в описаниях для работы с водой и слабыми щелочами.

Область применения

Комплектующие данного типа востребованы в водонагревателях, промышленных емкостях для обработки и нагрева щелочных растворов, а также в химической промышленности и бытовых устройствах, где требуется надежность и устойчивость к агрессивным средам.

Преимущества U-образного ТЭНа для щелочи

• Компактная форма способствует эффективному распределению тепла внутри емкости.
• Диаметр 13 мм обеспечивает длительный срок службы в агрессивных средах.
• Нержавеющая сталь предотвращает коррозию и образование налета.
• Стандартный штуцер G1/2 позволяет легко произвести монтаж.
• Высокая мощность (2-3 кВт) обеспечивает быстроту нагрева.
• Межосевое расстояние 75-85 мм соответствует проектным требованиям для крепления.

Технические параметры и рекомендации по использованию

Для оптимальной эксплуатации ТЭНа рекомендуется соблюдать следующие условия:

• Контролировать температуру рабочей среды, не превышая максимально допустимую температуру для нержавеющей стали (обычно около 600 °C, оптимально 100-200 °C).
• Обеспечить хорошую циркуляцию жидкости вокруг ТЭНа для предотвращения перегрева.
• Проверять химическую совместимость нержавеющей стали с используемой щелочью (например, AISI 304, 316 и другие марки).
• Обеспечить электрическую изоляцию и защиту от короткого замыкания для безопасной эксплуатации.

Аналоги на рынке

В продаже можно найти аналогичные модели ТЭНов с различными параметрами:

• ТЭНы с длиной 210 мм и мощностью 1.5-2 кВт, что подходит для водонагревателей и бытовой техники.
• Мощные ТЭНы 3 кВт с длиной около 290 мм, предназначенные для более крупных установок.
• Межосевое расстояние в диапазоне 73-85 мм популярно для различных монтажных решений.

Типичная маркировка

В маркировке таких ТЭНов указываются:

• Форма (U-образная)
• Длина (например, L=210 мм)
• Мощность, Вт (2000-3000)
• Напряжение (220 В)
• Диаметр трубки (13 мм или «А13»)
• Рабочая среда (для воды, щелочей)
• Тип резьбы штуцера (G1/2)

Пример маркировки: 45 А13/2,0-J-220 G1/2, где 45 — межосевое расстояние в мм, A13 — диаметр трубки, 2,0 — мощность в кВт, J-220 — напряжение, G1/2 — тип штуцера.

Переход к следующей части статьи будет сосредоточен на более углубленном обсуждении особенностей и рекомендаций по эксплуатации U-образных ТЭНов в щелочных растворах.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Пользовательские рекомендации по эксплуатации U-образного ТЭНа

Для достижения максимальной эффективности и продления срока службы U-образного ТЭНа, работающего с щелочными растворами, необходимо учесть некоторые важные аспекты использования и установки этого оборудования.

Монтаж и подключение

При установке ТЭНа следует использовать качественные крепежные материалы и соблюдать все инструкции по монтажу. Рекомендуется выполнять соединение с учетом всех требований к герметичности и безопасности:

• Перед установкой проверьте состояние резьбы на штуцере G1/2 и соответствие диаметра соединяемого трубопровода.
• Используйте резьбовые уплотнения (например, паклю или специализированные ленты), чтобы предотвратить утечки в местах соединений.

Контроль температурных режимов

Важно следить за рабочей температурой, не превышая установленные лимиты. Переход к более высоким температурным режимам может ускорить коррозию и сократить срок службы ТЭНа. Рекомендуется:

• Использовать термостаты для автоматического контроля нагрева и обеспечения стабильного функционирования.
• При необходимости интегрировать системы защиты от перегрева, которые отключают ТЭН при достижении критических температур.

Обслуживание и уход

Регулярное техническое обслуживание способствует долговечности ТЭНа:

• Периодически очищайте ТЭН от возможных отложений или налета, чтобы избежать снижения его эффективности.
• Проверяйте состояние электрических соединений и изоляции для избежания коротких замыканий.

Работа с щелочными средами

При использовании ТЭНа в щелочных растворах следует обратить особое внимание на химическую совместимость:

• Изучите характеристики используемого раствора и убедитесь, что выбранный вид нержавеющей стали (например, AISI 304 или AISI 316) является подходящим для вашего применения.
• Контролируйте pH-среду: оптимальная работа ТЭНа обеспечивается в диапазоне pH от 7 до 12 для слабо-щелочных сред.

Технические параметры и риски эксплуатации

Несмотря на высокую устойчивость нержавеющей стали к коррозии, при эксплуатации ТЭНа в щелочной среде могут возникнуть специфические риски. Важно следить за:

• Коррозией, обусловленной агрессивными свойствами щелочных растворов, что может привести к сокращению срока службы оборудования.
• Изменением структуры материала под воздействием высоких температур и постоянного воздействия химических веществ.

Общие рекомендации по работе с ТЭНами

Для повышения безопасности и надежности использования следует придерживаться следующих общего рода рекомендаций:

• Перед началом эксплуатации проведите полную проверку оборудования и системы на наличие утечек.
• При любых неполадках следует обращаться к квалифицированным специалистам для диагностики и ремонта.
• Не забывайте о правилах электробезопасности, используя дополнительные защитные устройства.

Разработка проектных решений с учетом U-образного ТЭНа

При проектировании новых систем и установок, используемых для работы с щелочными растворами, имеет смысл использовать U-образные ТЭНы как основу тепловых решений:

• Делайте акцент на компактной форме, позволяя значительное сокращение занимаемого пространства.
• Интегрируйте ТЭН в системы с хорошим теплообменом для повышения КПД.
• Используйте гибкие решения для подключения, что позволит адаптировать установку под разные условия эксплуатации.

Эти рекомендации помогут оптимизировать использование U-образного ТЭНа в щелочных средах, повысить эффективность нагрева и продлить срок службы оборудования, что в конечном итоге приведет к снижению затрат и улучшению производительности всей системы.
