Эффективный тэн для тепловой пушки: секреты выбора и установки

Конструкция и принцип работы ТЭНа в тепловой пушке

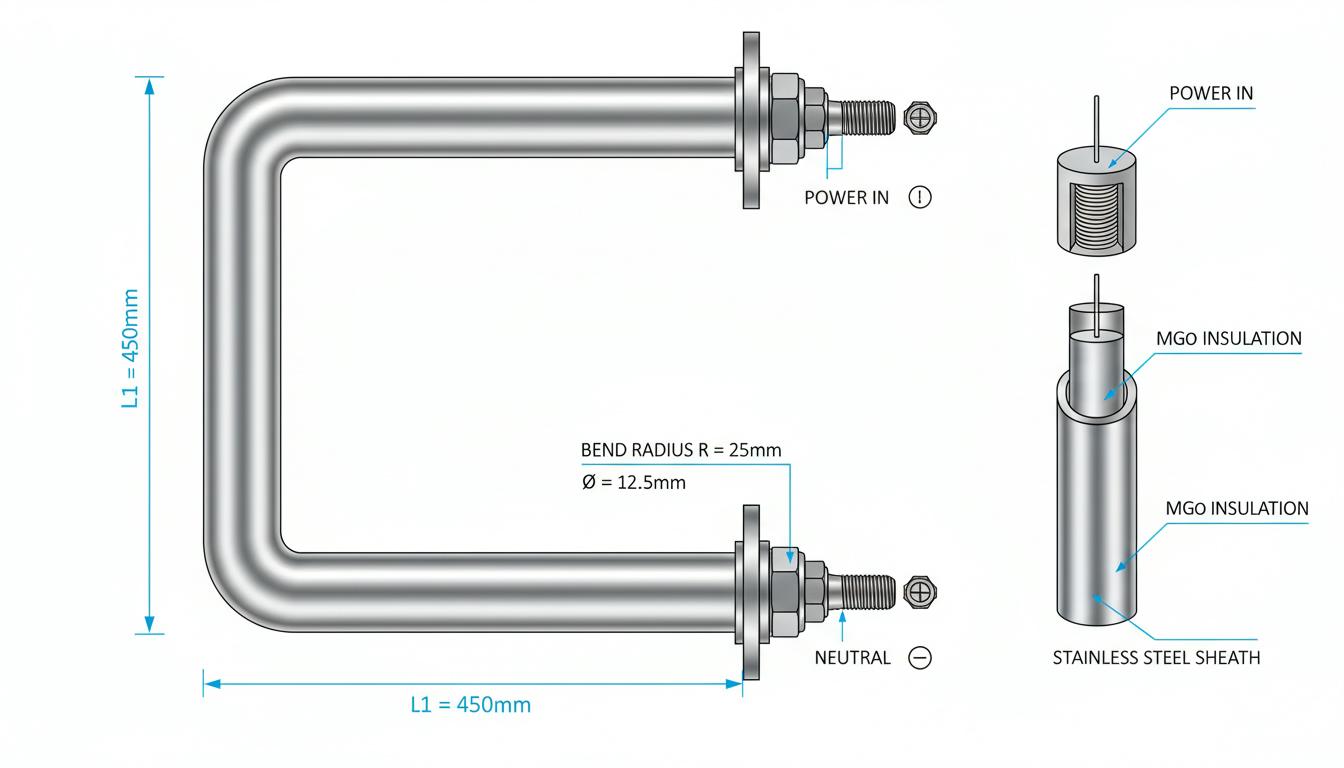

ТЭН — это трубчатый нагреватель закрытого типа, представляющий собой спираль из нихрома или фехрала, защищённую тонкой трубкой из нержавеющей стали. Эта конструкция обеспечивает защиту от механических повреждений и коррозии. Когда воздух проходит мимо горячей поверхности ТЭНа, он нагревается вентилятором до температур от 75 до 130°C, создавая мощный поток нагретого воздуха, который может обогревать помещения объёмом до 1800 м³/ч.

Преимущества ТЭНов по сравнению с открытыми спиралями:

• Меньшая сгораемость пыли и минимальное высушивание воздуха.
• Долгий срок службы благодаря герметичности и защите от внешних факторов.
• Равномерный нагрев без перегрева локальных зон.

Хотя ТЭНы имеют меньшую площадь теплообмена по сравнению с керамическими нагревателями, они быстрее нагреваются и дешевле в производстве, что делает их идеальными для интенсивного промышленного использования. Керамические нагреватели, в свою очередь, лучше подходят для жилых помещений благодаря их способности равномерно распределять тепло, но уступают ТЭНу по скорости и стоимости.

Технические спецификации популярных моделей ТЭНов

Дополнительные параметры, такие как крепежные элементы (штуцеры, фланцы, резьба, П-образные клеммы) и фиксация (установочные пластины), также имеют значение. ТЭНы способны выдерживать частоту вращения вентилятора до 1550 об/мин и разницу температур до 130°C.

Секреты выбора эффективного ТЭНа: ключевые критерии

Подбор эффективного ТЭНа для тепловой пушки осуществляется с учётом мощности, совместимости и условий эксплуатации, чтобы обеспечить высокий коэффициент полезного действия (КПД >90%) и продолжительный срок службы (более 5 лет). Рассмотрим основные секреты выбора:

1. Мощность и площадь обогрева: Для бытовых моделей рекомендуется мощность 1.5–3 кВт (максимум до 400 м³/ч), а для промышленных — 5–10 кВт (до 1800 м³/ч). Рекомендуется выбирать с запасом 20% для равномерного нагрева без перегрузок.
2. Напряжение сети: Бытовые модели работают от 220В, а промышленные могут требовать 380В. Ошибки связанные с несоответствием напряжения могут привести к перегреву и поломке.
3. Материал и форма: Нержавеющая сталь является стандартом для защиты от коррозии. Трубчатые являются идеальными для быстрого нагрева, тогда как оребренные лучше подходят для завес с умеренным обдувом.
4. Форма и размеры: Доступны прямые (длина 190–2800 мм), U-образные и квадратные (210×210 мм) модели. Выбор формы должен быть осуществлён с учётом спецификаций пушки, например, Ballu, Zilon, Tevin, Equation или ЭТВ.
5. Тип нагревателя: ТЭНы предпочтительнее, чем спирали, так как они менее подвержены перегреву. Керамические нагреватели имеют свои преимущества, но обычно дороже и медленнее в работе.

Сравнение ТЭН vs альтернативы

Ошибки при выборе:

• Игнорирование мощности: слабый ТЭН не справится с задачей, сильный может перегрузить сеть.
• Неподходящий материал: использование углеродистой стали в агрессивных средах приводит к коррозии.
• Отсутствие термостата: это увеличение риска перегрева.

Рекомендации: для производственных условий выбирайте устройства из нержавеющей стали мощностью 3–5 кВт, а для бытовых — 1.5–3 кВт с оребрением. При выборе обязательно проверяйте соответствие ГОСТу 15150-69 для промышленных применений.

Пошаговая инструкция по установке ТЭНа

Процесс установки ТЭНа требует отключения устройства от сети и соблюдения правил безопасности, чтобы избежать электротравм и ожогов. Время на установку составляет от 30 до 60 минут.

Необходимые инструменты и материалы

• Отвертки, плоскогубцы, мультиметр.
• Крепежные материалы: пластины, клеммы, фланцы.
• Изоляция и термопаста (опционально).
• Перчатки и защитные очки.

Пошаговое руководство

1. Подготовка: Отключите пушку от сети 220/380В и дайте ей остыть в течение 1 часа. Разберите корпус, открутив вентиляционную решётку и двигатель.
2. Демонтаж старого ТЭНа: Отсоедините провода (предварительно пометьте их!), снимите крепления (пластины/штуцеры). Проверьте устройство на наличие повреждений с помощью мультиметра (сопротивление спирали должно составлять ~10–50 Ом).
3. Проверка совместимости: Сравните размеры, мощность и тип контактов (одинарные или П-образные). Для моделей Equation необходимо учитывать квадратное основание 210×210 мм.
4. Установка нового ТЭНа: Зафиксируйте нагреватель при помощи пластин, подключите клеммы (момент затяжки 5–10 Нм). Убедитесь в наличии зазора 5–10 мм между вентилятором и ТЭНом для адекватного обдува.
5. Сборка и тест: Соберите корпус, подключите устройство к сети. Запустите на минимальной мощности на 10 минут и измерьте температуру воздуха (должна быть в пределах 75–130°C). Также проверьте уровень вибрации (до 1550 об/мин).

Меры безопасности

• Работайте в хорошо вентилируемом помещении, вдали от горючих материалов.
• Используйте устройства защиты от перенапряжения и термодатчики.
• Избегайте контактировать со спиралью — температура может превышать 500°C.

Типичные ошибки

• Неправильная полярность, что приводит к короткому замыканию.
• Слабый крепеж, способный вызвать вибрацию.
• Отсутствие изоляции, что может вызвать короткое замыкание.

Типичные проблемы и ремонт

Среди распространённых проблем, которые могут возникнуть с ТЭНами, выделим:

• Не нагревает: причиной может быть перегоревшая спираль — её необходимо заменить (симптом: 0 Ом).
• Перегрев: вызван засором пылью, требует чистки каждые 100 часов работы.
• Шум или вибрация: могут указывать на слабый крепеж — потребуется подтянутие.
• Короткое замыкание: обычно связано с коррозией — решение проблемы заключается в использовании нержавеющей стали.

Для профилактики рекомендуется регулярно проводить чистку и контролировать температуру устройства. Следует учитывать, что на ТЭНы обычно даётся гарантия на 1 год.

Экспертные советы и тенденции

Производители, такие как Скат, Марион и Элвин, настоятельно рекомендуют использовать ТЭНы из нержавеющей стали, так как они подходят для 95% случаев эксплуатации. Современные тенденции показывают, что модульные блоки (состоящие из 6 элементов по 4 кВт) становятся всё более популярными благодаря возможности регулировки мощности. Правильный выбор оборудования может сократить расход энергии на 20–30%.

Следующая часть статьи будет посвящена более глубокому анализу возможных решений для повышения эффективности эксплуатации ТЭНа, а также особенностям современного подхода к выбору и установке этих устройств.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Профилактика и поиск решений для повышения эффективности ТЭНа

Хотя основные аспекты выбора и установки трубчатых электронагревателей (ТЭНов) уже обсуждены, не менее важным является правильное обслуживание и профилактика, которые могут значительно продлить срок службы устройства и повысить его эффективность. В этой части статьи мы рассмотрим, как проводить регулярные проверки, какие решения могут устранить распространенные проблемы и как оптимизировать работу ТЭНа для достижения наилучших результатов.

Регулярное обслуживание и профилактика

Чтобы избежать серьезных поломок и продлить срок службы ТЭНа, рекомендуется придерживаться плана регулярного обслуживания:

• Чистка: Регулярная очистка ТЭНа от пыли и загрязнений позволяет избежать перегрева и потери теплопередачи. Чистку следует выполнять каждые 100 часов работы устройства, особенно в условиях сильного загрязнения.
• Проверка соединений: Регулярно проверяйте состояние электрических соединений на наличие коррозии или повреждений. Хорошее соединение — залог стабильной работы и безопасности.
• Замена термостата: Если ТЭН последнее время стал работать неэффективно или неправильно реагировать на изменения температуры, замена термостата может помочь. Это повысит точность регулирования температуры и предотвратит перегрев.

Решение распространенных проблем

При эксплуатации ТЭНа могут возникнуть несколько типичных проблем. Рассмотрим их подробнее и предложим решения:

• Проблема: Устройство не нагревает воздух.
• Решение: Проверьте целостность спирали с помощью мультиметра. Если сопротивление равно 0 Ом, спираль необходимо заменить.

<li><strong>Проблема:</strong> Перегрев устройства.</li>
<li><strong>Решение:</strong> Проверьте степень загрязненности ТЭНа. Если обнаружится большое количество пыли, очистите его. Также проверьте, функционирует ли вентилятор.</li>

<li><strong>Проблема:</strong> Излишний шум или вибрация.</li>
<li><strong>Решение:</strong> Убедитесь, что крепежные элементы надежно зафиксированы и не ослабли. Визуальная проверка может помочь выявить проблемы с конструкцией.</li>

<li><strong>Проблема:</strong> Короткое замыкание.</li>
<li><strong>Решение:</strong> Проверьте состояние изоляции проводов и соединений. Коррозия и повреждения могут потребовать замены части проводки.</li>

Оптимизация работы ТЭНа

Для достижения максимальной эффективности работы ТЭНа предусмотрены различные методы оптимизации:

• Настройка мощности: Установка регулятора мощности, который позволит снизить потребление электроэнергии при частичном обогреве.
• Улучшение теплоизоляции: Проверьте, достаточно ли хороша теплоизоляция помещениях, где используется ТЭН. Это предотвратит потери тепла и повысит общую эффективность системы.
• Вентиляция: Обеспечьте адекватную вентиляцию, чтобы предотвратить перегрев и сохранить стабильную работу устройства.

Тенденции и инновации в сфере ТЭНов

Современные технологии постоянно развиваются, и рынок предлагает новые решения для улучшения эффективности ТЭНов:

• Интеллектуальные системы управления: Установка датчиков температуры и систем контроля, которые автоматически подстраивают работу устройства под текущие условия.
• Модульные системы: Модульные конструкции позволяют настраивать обогрев в зависимости от потребностей и условий эксплуатации.
• Новые материалы: Разработка более современных и эффективных материалов, которые способствуют улучшению теплоотдачи и устойчивости к агрессивным средам.

Поддерживая стабильную работу ТЭНов и внедряя новые технологии, можно оптимизировать процессы отопления и улучшить общий комфорт в помещениях. Правильный выбор и установка ТЭНа — это лишь первый шаг; уход за устройством и своевременное решение проблем также играют важную роль в его эффективной эксплуатации.

Будущее использования ТЭНов и возможности для пользователей

В свете стремительного роста технологий для увеличения энергосбережения и комфорта, дальнейшее развитие в области ТЭНов будет направлено на создание более интеллектуальных систем и внедрение экологически чистых решений. Это может включать в себя интеграцию солнечных панелей для дополнительного источника энергии или использование теплообменников для использования альтернативных источников тепла.

В следующих разделах мы подробнее рассмотрим, как правильно адаптировать системы обогрева под конкретные потребности пользователей, включая детали проектирования и монтажа современных ТЭНов. Ми также затронем вопросы оптимизации работы устройств в специфических условиях, таких как промышленные и бытовые настройки.
