Эффективные ТЭНы нагрева масла 18 кВт для вашего бизнеса

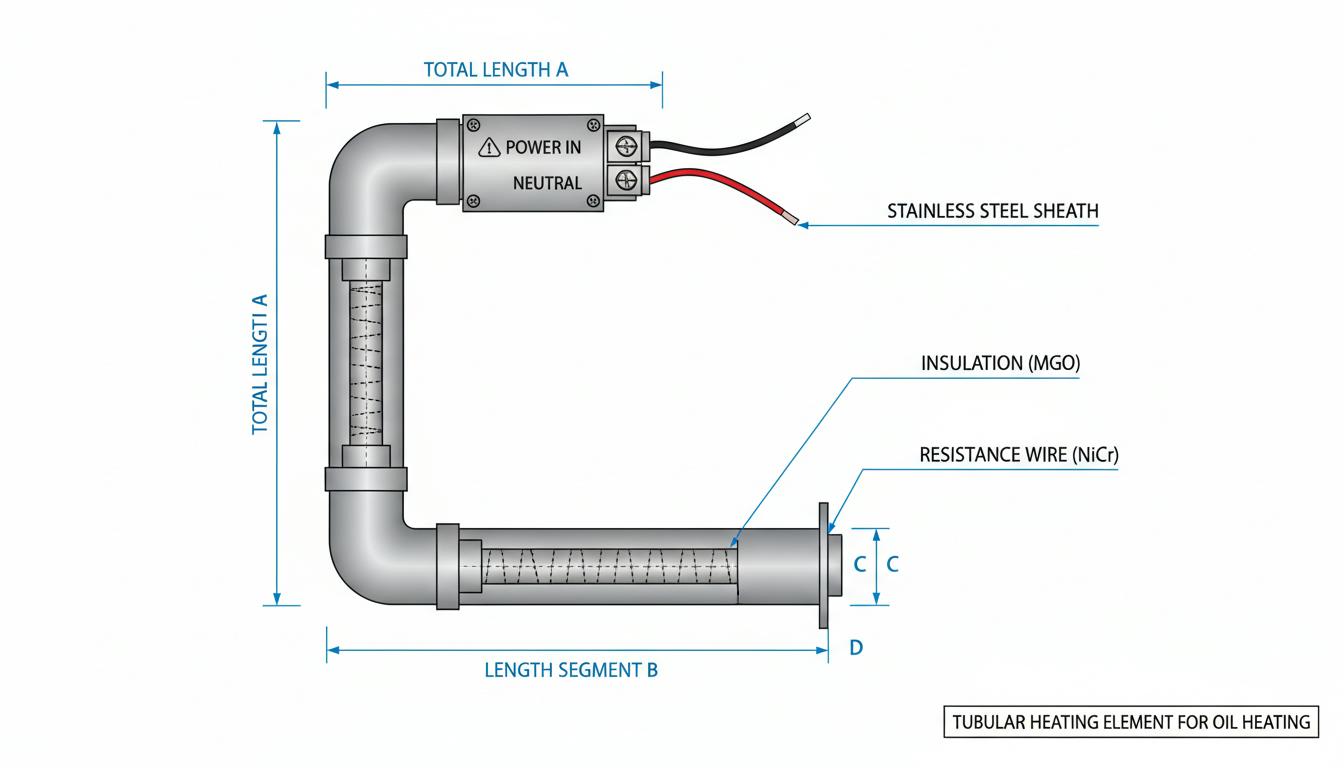

Что такое ТЭНБ 18 кВт: конструкция и основные параметры

Блоковые ТЭНы мощностью 18 кВт предназначены для высокоэффективного нагрева минеральных масел и воды в промышленных резервуарах и котлах. Конструкция этих нагревателей часто включает группу элементов, смонтированных во фланце. Чаще всего они рассчитываются на работу в трехфазной сети на напряжении 380 В, но также допускается возможность подключения на 220/380 В.

Основная конструкция

Стандартный ТЭН 18 кВт может быть выполнен в двух основных конфигурациях: как 3×6 кВт или в виде набора отдельных патронных элементов. Каждый из этих элементов запрессован во фланец, а контакты представлены шпильками или клеммной колодкой. Фланец обычно имеет резьбу (G2½ или 2 1/2″) для установки в горловину резервуара. Конструкция и материалы выполнены с учетом требований к долговечности и минимизации коррозии.

Рабочие среды и ограничения

Блоки ТЭНБ предназначены для нагрева минеральных масел и воды и могут выдерживать рабочие температуры до 85–100 °C при давлениях до 2,5 атм. В случаях, когда необходимо работать с агрессивными средами, используются специальные материалы корпуса и покрытия, предотвращающие коррозию.

Критерии выбора ТЭНа 18 кВт для нагрева масла

Совместимость с рабочей средой

Важно убедиться, что ТЭН предназначен именно для минеральных масел, что можно определить по маркировке Z/P/J от производителей. Это критически важно для обеспечения долговечности и безопасности оборудования.

Материал поверхности и устойчивость к нагару

Для эффективного функционирования нагревателя необходимо минимизировать образование отложений и накипи. Предпочтительными являются гладкие поверхности и материалы с низкой склонностью к адгезии продуктов разложения масла. В большинстве случаев рекомендуется использовать антикоррозионные покрытия для повышения надежности.

Плотность мощности и способ монтажа

Плотность мощности ТЭНа (Вт/см²) повинна быть тщательно подобрана: высокая плотность ускоряет нагрев, однако может привести к локальному перегреву при недостаточной циркуляции. Рекомендуется использовать блоки с учетом циркуляции и турбулизации потока или несколько ТЭНов с пофазным управлением для лучшего распределения тепла.

Электропитание и защита

Проверьте соответствие напряжению сети: чаще всего это 380/400/220 В. Обязательно необходимо наличие защитных механизмов, таких как УЗО, дифавтомат, магнитный пускатель и термозащита, которые обеспечат безопасность эксплуатации.

Монтаж (фланцевый vs. врезной)

Фланцевый блок удобен для установки в резервуарах с люками. Врезные исполнения, как правило, имеют большую эффективность для больших ёмкостей и обеспечивают лучшие площади теплоотдачи. Выбор между этими типами зависит от конкретных условий установки и обслуживания.

Электрическое подключение и схемы управления

Типовая схема

Для подключения используется трёхфазная схема (звезда/треугольник) с коммутацией через контакторы. Обязательно нужно учитывать защиту по току и по фазе. Отдельные отделяемые группы элементов позволяют реализовать пофазное управление и резервирование систем.

Аппараты защиты

Автоматические выключатели, магнитные пускатели и тепловые реле — обязательные элементы системы безопасности, которые предотвращают пожары и электрические травмы. Особое внимание следует уделить установке дифференциальной защиты (УЗО).

Автоматизация

Использование термостатов и ПИД-контроллеров позволяет поддерживать заданную температуру. Для повышения безопасности также стоит установить реле времени для пофазного включения и датчики уровня и контроля течи, особенно при работе с маслами.

Монтаж и эксплуатационные рекомендации

Подготовка

При установке ТЭНа важно сначала проверить соответствие фланца и отверстия резервуара. Необходимо очистить посадочные поверхности и обеспечить удобный доступ для обслуживания и демонтажа блока.

Установка

Фланец фиксируется согласно посадочным размерам. Следует обеспечить надежное уплотнение (например, с использованием паронита или фторопласта), которое подходит для масла, и строго соблюдать рекомендованный момент затяжки крепежа.

Первичный запуск

Перед подачей напряжения необходимо заполнить резервуар маслом до рабочей отметки, чтобы активная часть была погружена. Также следует проверить заземление, провести проверку изоляции и сопротивления обмоток.

Обслуживание

Регулярно осматривайте фланец, контакты и состояние изоляции. При наличии отложений необходимо проводить механическую или химическую очистку в соответствии с регламентом производителя.

Меры безопасности

Рабочая температура и вспышка масла

Необходимо следить за тем, чтобы температуры, при которых работают масла, не превышали предельных значений, близких к температуре вспышки. Для этого рекомендуется использование датчиков и аварийных отключений.

Заземление и электрическая защита

Обязательно следует обеспечить надёжное заземление устройства, контроль утечек, наличие дифференциальной защиты и блокировок на включение при низком уровне масла.

Предотвращение локального перегрева

Для обеспечения корректной работы ТЭНа важно наладить циркуляцию и перемешивание масла, избегая размещения нагревателя слишком близко к стенкам резервуара или в местах с плохой конвекцией.

Экономика и кейсы: расчет окупаемости и примеры применения

Следующие разделы статьи будут охватывать экономику внедрения ТЭНов, включая примеры расчёта окупаемости и описание типовых сфер применения, таких как промышленные резервуары, котельные установки и врезные нагреватели для нефтепродуктов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Подобрать ТЭН по фото в Телеграм
Подобрать ТЭН по фото в WhatsApp

Экономика и кейсы: расчет окупаемости и примеры применения

При анализе внедрения 18 кВт ТЭНа для нагрева масел важно учитывать как экономические, так и практические аспекты его использования. Правильная организация теплообмена и эксплуатация оборудования могут существенно сократить затраты на электроэнергию и повысить общую эффективность производственных процессов.

Расчет окупаемости

Для оценки экономической целесообразности использования ТЭНов следует сопоставить стоимость электричества и время нагрева масла. Пример расчета может выглядеть следующим образом:

Исходные данные: Объем масла — 1000 литров, начальная температура — 20 °C, конечная температура — 80 °C, удельная теплоемкость минерального масла — 2,1 кДж/(кг·°C).
Масса масла: 1000 л * 0,9 кг/л = 900 кг.
Необходимая энергия: Q = m * c * ΔT = 900 кг * 2,1 кДж/(кг·°C) * (80 °C — 20 °C) = 108000 кДж.
Перевод в кВт·ч: 108000 кДж / 3600 = 30 кВт·ч.
Время нагрева: 30 кВт·ч / 18 кВт = 1,67 часа (или 100 минут).
Электрическая энергия: Если средняя стоимость электричества составляет 5 рублей за 1 кВт·ч, то общая стоимость нагрева составит 30 кВт·ч * 5 руб./кВт·ч = 150 рублей.

Таким образом, при использовании 18 кВт ТЭНа предполагаемые затраты на нагрев одного объема масла составляют около 150 рублей, что значительно снижает расходы по сравнению с альтернативными методами нагрева.

Типовые сферы применения и кейсы

Блоковые ТЭНы 18 кВт находят широкое применение в различных отраслях:

Промышленные резервуары: Нагрев минеральных масел перед фильтрацией и перекачкой — обеспечивает оптимальную вязкость и стабильную работу оборудования.
Котельные установки: ТЭНы используются в системах теплообменников, где требуется стабильный подогрев для технологических процессов.
Врезные нагреватели: Модификации НВ-18-6 идеально подходят для нагрева нефтепродуктов и соблюдения технологических требований.
Железнодорожные и судовые установки: Используются в системах отопления и обеспечения надежной работы двигателей и трансмиссий.

Частые проблемы и их профилактика

Комплексный подход к эксплуатации ТЭНов 18 кВт поможет избежать распространенных проблем.

Локальный перегрев и выгорание нагревателя

Причины могут заключаться в низком уровне масла или плохой циркуляции. Для предотвращения этих проблем рекомендуется установка:

Датчиков уровня, которые будут мониторить уровень масла.
Системы термозащиты, автоматически отключающие ТЭН при перегреве.
Улучшение перемешивания масла для обеспечения равномерного теплопередачи.

Коррозия и повреждение фланца

Чтобы избежать этих проблем, рекомендуется:

Выбор материала, устойчивого к агрессивной среде (нержавеющая сталь или титановое покрытие).
Регулярное обслуживание и проверка состояния фланца.
Использование защитных покрытий.

Электрические отказы

Эти могут возникать из-за короткого замыкания или пробоя изоляции. Рекомендуется:

Регулярно проверять сопротивление изоляции и качество контактов.
Применять надежные защитные аппараты.

Сравнение вариантов: фланцевый блок vs. врезной нагреватель vs. набор маломощных ТЭНов

Для более наглядного выбора подходящего ТЭНа, представим сравнение:

Тип нагревателя	Преимущества	Недостатки
Фланцевый блок	Легкость установки и обслуживания, доступность для проверки	Ограниченная площадь теплоотдачи
Врезной нагреватель	Более высокая эффективность и теплоотдача, подходит для больших объемов	Сложность установки и обслуживания
Набор маломощных ТЭНов	Гибкость в регулировке тепловой мощности	Может требовать больше пространства для установки
