Эффективные тэны для песка: секреты выбора и установки

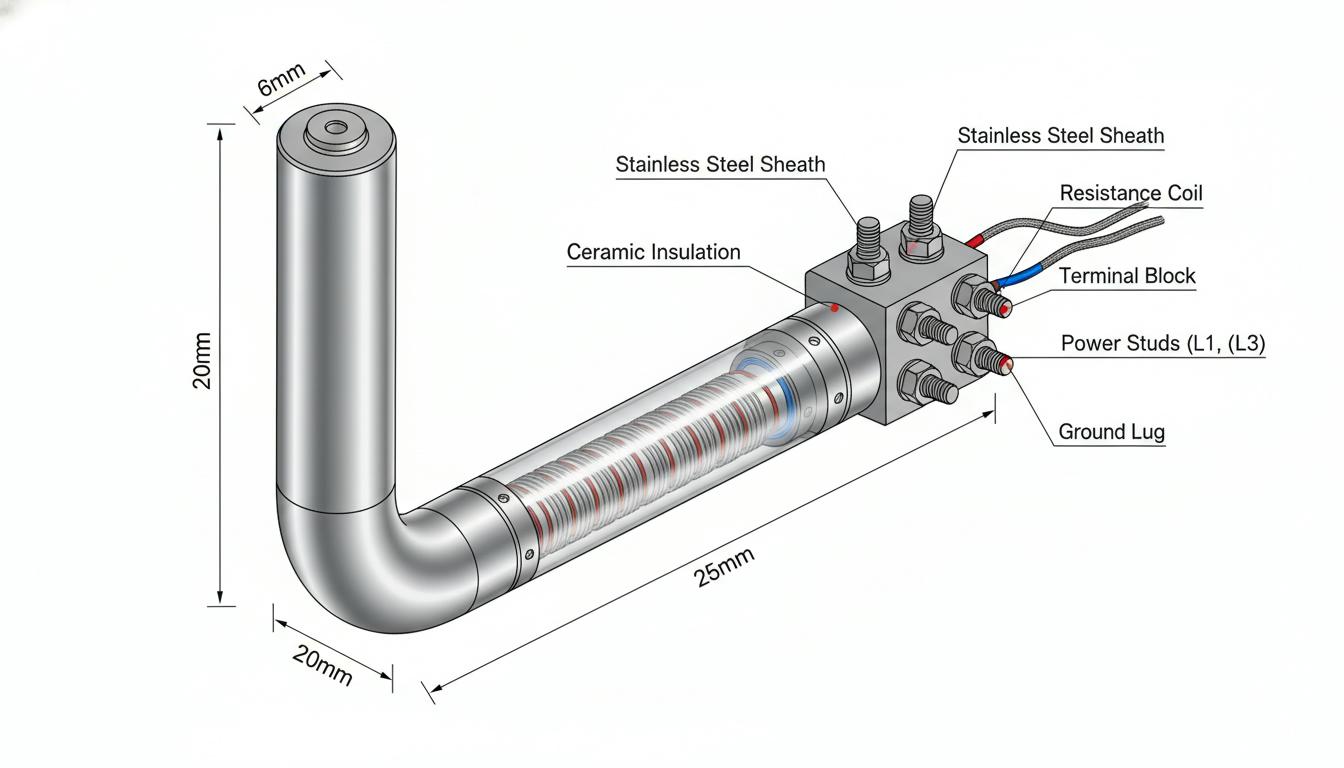

Принцип работы и конструктивные особенности ТЭНов для песка

ТЭН для песка функционирует по принципу преобразования электрической энергии в тепло с помощью нагревательной спирали, изготовленной из нихрома или фехрали. Эта спираль помещена в металлическую трубку, обеспечивая высокую устойчивость к воздействию агрессивной среды. Для изоляции используется известный кварцевый песок или оксид магния (MgO), оба из которых обладают отличной теплопроводностью и диэлектрическими свойствами. Это обеспечивает равномерное распределение тепла, исключая риски, связанные с коротким замыканием.

Оболочка ТЭНа изготавливается из нержавеющей или углеродистых сталей, диаметром 48-50 мм. Такой материал гарантирует защиту от коррозии и механических повреждений, что делает устройство надежным в условиях абразивной песчаной среды.

Ключевые компоненты:

• Металлическая трубка: диаметром 50 мм и длиной 1,5–2 м, иногда снабжена перпендикулярной направляющей трубой для удобного погружения в песок.
• Нагревательный элемент: нихром/фехраль мощностью 1,5 кВт, что позволяет эффективно прогревать крупные объемы.
• Изоляционный наполнитель: кварцевый песок, повышающий КПД до 90–100% и обеспечивающий экономию энергии на 20–30% по сравнению с воздушными моделями.
• Токоподводы: защищены шпильками внутри трубки.
• Крепежные элементы: гайки, втулки, фланцы или резьбовые соединения обеспечивают надежное крепление.

ТЭНы для песка изготавливаются в соответствии с ГОСТ 13268-88, что гарантирует номинальную мощность от 1 до десятков кВт, напряжение 220–380 В и рабочую температуру оболочки до 800°C. Удельная мощность не должна превышать 9–15 Вт/см², чтобы избежать перегрева при использовании в сыпучих материалах.

Преимущества для нагрева песка:

• Быстрый выход на рабочий режим и равномерный прогрев: песок достигает нужной температуры за 20 минут при мощности 1,5 кВт.
• Защита от сухого хода и перегрева за счет песчаной прослойки.
• Долговечность: простота конструкции минимизирует количество отказов, срок службы может длиться несколько лет при правильной эксплуатации.

Сравнение типов ТЭНов по эффективности для сыпучих материалов

При выборе эффективного ТЭНа для песка важно учитывать такие параметры, как тип изоляции, материал оболочки и удельная мощность. Ниже представлена таблица сравнительного анализа типов ТЭНов на основе промышленных спецификаций:

Секрет эффективности: Модели с кварцевым песком, такие как ЭНДП-1,5 Т 220, обеспечивают наилучшую теплопередачу благодаря высокой теплоемкости песка, что снижает потери энергии на 20–30%. Они превосходят водяные или воздушные ТЭНы в абразивных средах, где требуется высокая коррозионная стойкость.

Секреты выбора: критерии и расчеты для идеального ТЭНа

Выбор эффективного ТЭНа для песка требует внимательного подхода, где важным является баланс мощности, материала и условий эксплуатации. Основные секреты выбора включают следующие аспекты:

1. Рассчитайте удельную мощность: Для песка (pH 5–9) оптимальная мощность составляет 9-15 Вт/см². Слишком высокая мощность приведет к перегреву и риску взрыва в пылевой среде. Формула: Мощность (Вт) = Площадь поверхности (см²) × Удельная мощность.
2. Выберите материал по pH песка:
   • pH 5–7: Алюминиевые сплавы или нержавейка — до 9,5–15 Вт/см².
   • pH 7–9: Углеродистая сталь или медь — до 15 Вт/см².
   • Для абразива: Нержавейка или Incoloy для термостойкости до 800°C.
3. Параметры для сравнения:


   Параметр	Рекомендации для песка
   Мощность	1–1,5 кВт на 1,5–2 м длины
   Напряжение	220–380 В
   Диаметр	48–50 мм
   Длина	1680 мм или по объему песка
   Наполнитель	Кварцевый песок (обязательно)
   Дополнительно	Термодатчик, защита от сухого хода, фланец

4. Энергоэффективность: Ищите устройства с КПД >90% и термостатом — это позволит сэкономить 10–20% энергии. Избегайте моделей с воздушной изоляцией; песчаные ТЭНы обеспечивают ускоренное нагревание в 1,5–2 раза.
5. Ошибки при выборе:
   • Несоответствующие формы (игла против фланца) — установка невозможна.
   • Игнорирование pH — коррозия может произойти за считанные недели.
   • Отсутствие запаса мощности — ведет к перегреву поверхности.

Экспертный совет: Для строительных площадок рекомендуются ТЭНы ЭНДП-1,5 Т 220, а для производственных нужд — устройства с фланцами по ГОСТ. Убедитесь в ровности поверхности для достижения плотного контакта с песком.

Пошаговая инструкция по установке ТЭНа для песка

Установка ТЭНа-иглы достаточно проста, но требует соблюдения мер безопасности. Для этого понадобятся такие инструменты, как перчатки, отвертка, мультиметр, клеммная коробка и изолента.

Шаги установки:

1. Подготовка: Отключите питание. Очистите песок от крупных частиц и проверьте ТЭН с помощью мультиметра (сопротивление спирали должно составлять 20–50 Ом).
2. Погружение: Вставьте иглу вертикально в песок на глубину 1,5 м с помощью перпендикулярной трубы. Расстояние между иглами должно составлять 0,5–1 м для равномерного прогрева.
3. Подключение: Подайте 220 В на шпильки через клеммы. Рекомендуется использовать УЗО для защиты от утечек. Закрепите провода внутри трубки.
4. Запуск: Включите устройство на 20–30 минут для тестового прогрева. Температура поверхности не должна превышать 100–200°C. Контролируйте процесс с помощью термодатчика.
5. Проверка: Измерьте температуру песка; целевой диапазон составляет +20–50°C. Если устройство не греет, проверьте контакты.

Меры безопасности:

• Работайте в перчатках: температура поверхности может достигать 800°C.
• Запрещение сухого хода: устройство всегда должно находиться в песке.
• Обеспечьте хорошую вентиляцию: песчаная пыль может быть взрывоопасной.
• Типичные ошибки: слабый контакт может привести к перегреву, игнорирование изоляции — к короткому замыканию.

После установки ТЭН устроит прогрев 1–2 м³ песка за 20–40 минут, что существенно экономит время на стройке.

Применения ТЭНов для песка в практике

ТЭНы для песка находят широкое применение в различных сферах:

• Строительство: Размораживание песка зимой для работы с бетоном, где особенно полезны иглы мощностью 1,5 кВт.
• Производство: Кофейные аппараты Hasmar используют нагрев песка для равномерного подогрева зерен.
• Промышленность: Применение для нагрева грунта и щебня в резервуарах, а также в самогонных аппаратах (только во влажной среде).
• Отзывы пользователей: «Греет бодро, песок раскаляет за 20 минут» (Hasmar); «Идеально для стройки, провода остались целыми» (игла 50х1680).

Эти применения демонстрируют универсальность ТЭНов для песка, расширяя их использование за пределы стандартных задач.

Переходя к дальнейшему обсуждению, мы рассмотрим дополнительные секреты и рекомендации, которые помогут максимизировать эффективность эксплуатации ТЭНов, а также ключевые аспекты их обслуживания. При правильном выборе и установке, эти устройства могут значительно улучшить процессы в строительстве и производстве.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Дополнительные секреты и рекомендации

При использовании ТЭНов для песка важно не только правильно выбрать и установить устройство, но и следовать рекомендациям по дальнейшему обслуживанию и эксплуатации. Эти аспекты помогут не только продлить срок службы ТЭНов, но и повысить их эффективность.

Расчет мощности для резервуаров

Определение необходимой мощности ТЭНа является важной частью подготовки. Для расчета следует учитывать объем песка в резервуарах и желаемую температуру нагрева. Умножая объем песка (м³) на коэффициент, который составляет от 50 до 100 кВт/ч на тонну для достижения +50°C, можно получить необходимую мощность.

Обслуживание ТЭНов

Для надежной работы ТЭНов требуется регулярное обслуживание. Основные рекомендации включают:

• Чистка от песка: Периодически необходимо очищать поверхности ТЭНов от накопившегося песка, чтобы избежать перегрева.
• Проверка изоляции: Ежегодная проверка состояния изоляционных материалов уменьшит риск короткого замыкания и повысит безопасность эксплуатации.

Альтернативные решения для нагрева

Вместо использования традиционных ТЭНов, существуют альтернативы, такие как кварцевые инфракрасные элементы. Эти устройства обеспечивают высокую эффективность нагрева, но их стоимость может быть выше. Выбор подобной технологии может зависеть от специфики применения и бюджета.

Экономия энергии

Заводские ТЭНы, изготовленные в соответствии с ГОСТ, обладают КПД, приближающимся к 100%. Это позволяет значительно сократить расходы на электроэнергию и быстро окупить первоначальные вложения. Вместо высококачественных моделей стоит избегать дешевах, так как они могут оказаться менее эффективными и потреблять больше энергии.

Дополнительные аспекты установки и эксплуатации

Для успешногоMontage и эксплуатации ТЭНов стоит обратить внимание на следующие детали:

• Расположение ТЭНов: Установка нагревателей должна производиться с учетом равномерного распределения тепла. Идеально, если иглы расположены на расстоянии 0,5–1 м друг от друга, что обеспечит равномерный прогрев песка.
• Температурный контроль: Использование термодатчиков для постоянного мониторинга температуры поможет предотвратить перегрев и сбои в работе.
• Вентиляция: Обеспечение достаточной вентиляции в рабочей зоне предотвращает накопление пыли, что в свою очередь уменьшает риск пожара.

Ошибки, которых следует избегать

Некоторые распространенные ошибки при использовании ТЭНов могут приводить к значительным проблемам:

• Несоответствие форм (игла против фланца) делает установку и дальнейшую эксплуатацию невозможными.
• Игнорирование pH показателей песка может привести к коррозии устройства в короткие сроки.
• Недостаточная мощность нагревателя приводит к перегреву поверхности, что может стать причиной поломки.

Заключение

ТЭНы для песка представляют собой незаменимый инструмент для создания комфортных условий работы в зимних условиях. Следуя рекомендациям по выбору, установке и обслуживанию, вы сможете эффективно использовать эти устройства, добиваясь максимальных результатов. Независимо от того, применяются ли они в строительстве или в производстве, ключ к успеху заключается в продуманном подходе и тщательной эксплуатации.

Для дальнейшего изучения возможностей применения ТЭНов, углубимся в практические аспекты, рассмотрев реальные примеры их использования в различных отраслях и отзывами пользователей, которые расскажут о своей эксплуатации и полученных результатах.
