Эффективные тэны для водяного котла: выбери лучшее решение

Что такое ТЭН для водяного котла и почему он эффективен

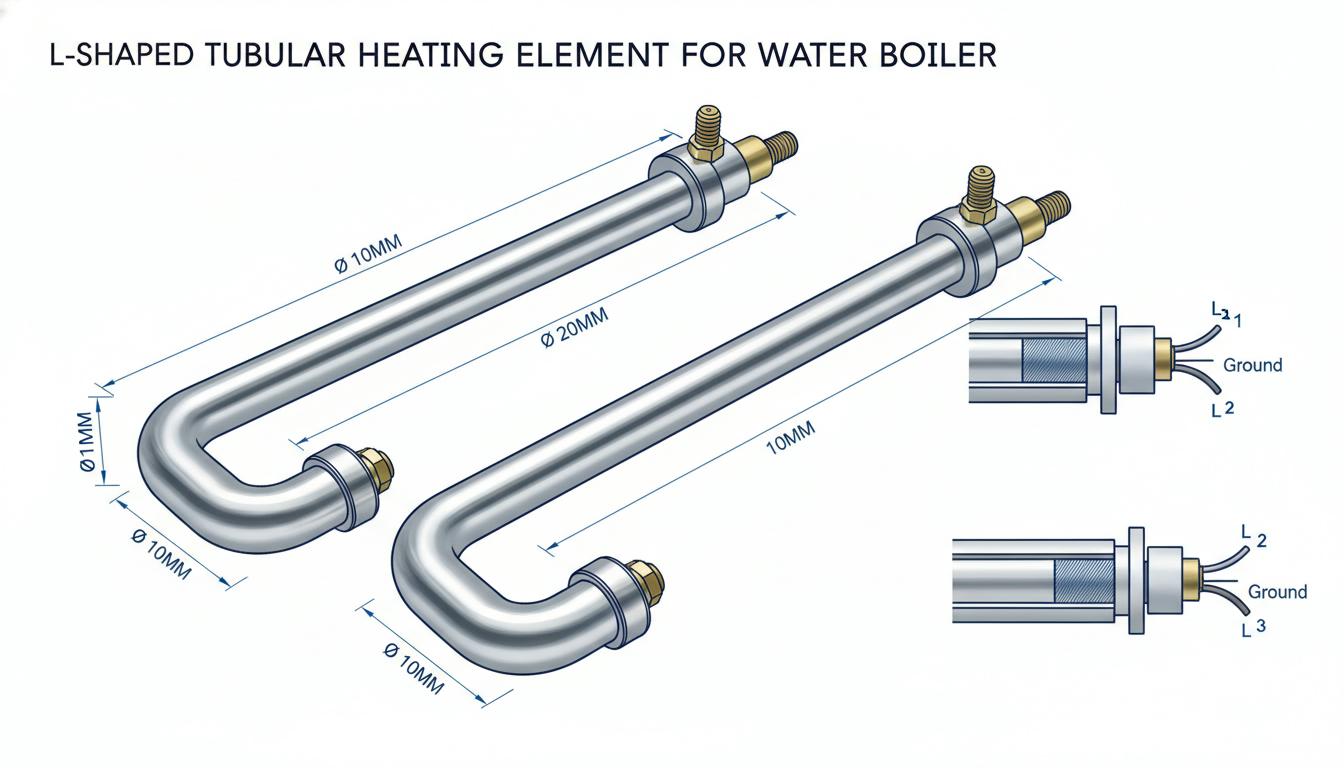

ТЭН для водяного котла представляет собой трубчатый элемент, внутри которого расположена нагревательная спираль из нихрома. Эта спираль окружена изоляцией (оксидом магния или кварцевым песком), что способствует эффективной теплопередаче. Оболочка ТЭНа контактирует с водой, передавая тепло с коэффициентом полезного действия (КПД) до 93-94%, что способствует минимизации энергозатрат и исключает локальные перегревы. В отличие от газовых или твердотопливных систем, ТЭНы компактны, не требуют сложного монтажа и могут интегрироваться с автоматизированными системами для поддержания заданной температуры.

Быстрый прогрев воды — обеспечивает равномерное распределение тепла по всей системе.
Компактность — выбирая ТЭНы, можно сэкономить пространство, так как они подходят для установки как в настенных, так и в напольных котлах.
Автоматизация — совместимость с термостатами и системами управления делает использование ТЭНов еще более удобным.
Долговечность — при правильном выборе материала и соблюдении условий эксплуатации срок службы ТЭНа может превышать 10 лет.
Экономия — модели с двухступенчатым управлением позволяют регулировать мощность и сократить потребление электроэнергии.

В водяных системах отопления ТЭНы находят свое применение в электрических котлах, таких как ЭОВ, Protherm, Thermex, где теплоноситель циркулирует по контурам для радиаторов или теплого пола. Они идеально подходят для комбинированных систем, где основной котел дополняется электрическим резервным нагревателем.

Типы ТЭНов для водяных котлов: сравнение характеристик

ТЭНы классифицируются по множеству параметров, включая конструкцию, материал, форму и мощность. Выбор подходящего ТЭНа зависит от объема котла, качества воды и площади обогрева. Ниже представлена сравнительная таблица основных типов ТЭНов:

Тип ТЭНа	Описание и конструкция	Мощность (кВт)	Преимущества	Недостатки и применение
Стандартные (мокрые)	Трубка прямой или изогнутой формы, контактирует с водой напрямую. Диаметр 8-18 мм, длина 240-600 мм (до 6000 мм по ГОСТ).	1,2-9	Простота, низкая цена, равномерный нагрев.	Чувствительны к накипи; для котлов с водяной рубашкой.
Оребренные	Трубка с ребрами (высота до 10 мм) для увеличения теплообмена.	3-6	Прогрев на 20-30% быстрее, сниженный расход энергии.	Для котлов без водяной рубашки, в воздушных системах.
Сухие	Изолированы от воды, нагрев до 65-70°C через магниевый анод.	1,2-9	Защита от накипи, долговечность (15+ лет).	Современные котлы с температурным лимитом.
Гибкие	Изгибаемые трубки для нестандартных форм.	0,3-2,5	Адаптация под котел, простая установка.	Низкая мощность; для горячеканальных систем.
Блочные (многоступенчатые)	Несколько ТЭНов в одном блоке, например, 2/4 кВт или 12/24 кВт.	3-24	Гибкая регулировка, обогрев до 40-100 м².	Требуют мощной проводки; для ЭОВ, Thermex.

Стандартные ТЭНы являются наиболее распространенными для бытовых водяных котлов, в то время как оребренные повышают эффективность работы в системах без водяной рубашки.

Материалы ТЭНов: какой выбрать для долговечности

Материал оболочки ТЭНа играет ключевую роль в его стойкости к коррозии, образованию накипи и обеспечении теплопроводности. Для установки в условиях жесткой воды следует выбирать антикоррозийные варианты.

Медь: Отличается высокой теплопроводностью и устойчивостью к коррозии. Идеально подходит для мягкой воды, обеспечивая быстроту прогрева на 15-20%. Однако она дороже и не рекомендуется для жесткой воды.
Нержавеющая сталь (AISI 321): Характеризуется долговечностью более 10 лет и подходит для жесткой воды, что делает её бюджетным вариантом для мощных блоков.
Алюминий: Обладает легкостью, но менее устойчив к коррозии.
Титан или титановое покрытие: Обеспечивает максимальную защиту от накипи и идеально подходит для промышленных котлов.
Оцинковка: Более бюджетный вариант, используемый, например, 3 кВт с длиной 310 мм.

Эксперты рекомендуют: для мягкой воды лучше использовать медь, а для жесткой — нержавеющую сталь. Очень важно проверить качество воды: при жесткости более 7°dH выбирайте специальные материалы, чтобы избежать быстрого износа ТЭНа.

Критерии выбора эффективного ТЭНа для водяного котла

При выборе ТЭНа, соответствующего вашим требованиям, учтите следующие критерии:

Мощность: Рассчитывайте 1 кВт мощности на 10 м² площади. Например, для жилого пространства до 60 м² подойдёт 6 кВт; для 80-100 м² — 9 кВт. Использование двухступенчатых моделей (2/4 кВт) позволяет существенно сэкономить электроэнергию.
Размеры и крепление: Обратите внимание на диаметр (обычно 8-18 мм) и длину — она не должна упираться в стенку на расстоянии 6-10 см. Резьбовые ТЭНы (G2 1/2″) подходят для бытовых моделей, а фланцевые — для промышленных.
Качество воды: В случае жесткой воды выбирайте нержавеющие или титанные модели; для мягкой — медные.
Напряжение: Для бытовых устройств обычно используется 220В, а для мощных — 380В.
Дополнительные параметры: Учтите наличия термостата, магниевого анода (для защиты от накипи), а также оребрения для более быстрого нагрева.
Система котла: Для комбинированных котлов, осуществляющих отопление и горячее водоснабжение, выбирайте более мощные блоки.

Ошибки, которые стоит избегать при выборе ТЭНа: игнорирование длины элемента (это может привести к перегреву), несоответствие мощности (перерасход электроэнергии) и неподходящий материал, способствующий быстрому износу устройства.

Модель/Бренд	Мощность (кВт)	Материал	Площадь (м²)	Цена (ориентировочная)	Особенности
Блок ЭОВ 4/2	2+4	Нержавейка	До 40	Средняя	Двухступенчатый, легкая установка
Thermex 1,5 кВт	1,5	Медь	До 15	Низкая	С термостатом, для дачи
Универсальный 3 кВт	3	Нерж/медь	До 30	5-6 тыс. руб.	230/380В, для Oso
ZOTA/ЭРДО 6-9 кВт	6-9	Нержавейка	60-100	Высокая	Оребренный, авторегулировка

Установка и обслуживание: пошаговое руководство

Установка ТЭНа — это ответственный процесс, который требует внимательности и соблюдения рекомендаций. Ниже представлено пошаговое руководство по установке, а также советы по обслуживанию для продления срока службы вашего устройства.

1. Подготовка

Перед началом работ необходимо отключить котел от электроэнергии и слить воду из системы. Подготовьте следующие инструменты:

Ключи (различные размеры)
Тефлоновая лента для герметизации соединений
Диэлектрический кожух для защиты соединений

2. Демонтаж старого ТЭНа

Открутите старый ТЭН, используя соответствующий инструмент. В зависимости от конструкции, это может быть либо резьбовое соединение, либо фланец. Будьте осторожны, чтобы не повредить резьбу или крепежные элементы.

3. Установка нового ТЭНа

Вставьте новый ТЭН в предусмотренное место, соблюдая отступ 6-10 см от стенок котла, чтобы обеспечить нормальную циркуляцию воздуха и избежать перегрева. Закрепите ТЭН, аккуратно затянув его, и подключите электрические провода (220В или 380В в зависимости от модели).

4. Проверка системы

После установки заполните котел водой и проведите тест на утечки. Включите систему и убедитесь, что ТЭН работает корректно. Убедитесь, что механизм управления и термостат функционируют.

5. Обслуживание

Регулярное обслуживание существенно влияет на срок службы ТЭНа. Рекомендуется проводить чистку от накипи не реже одного раза в год. Также рекомендуется периодически проверять магниевый анод и при необходимости заменять его. Это поможет избежать коррозии и продлить срок службы ТЭНа.

Меры безопасности

Работая с электрическими компонентами, всегда используйте устройство защитного отключения (УЗО). Не прикасайтесь к оголенному проводнику влажными руками, и следите за правильной изоляцией всех соединений.

ТЭНы в системах отопления: интеграция и экономия

ТЭНы могут быть эффективно интегрированы в различные системы отопления. Они могут использоваться в одноконтурных системах, предназначенных исключительно для обогрева, или в двухконтурных системах, где происходит и нагрев воды для горячего водоснабжения. В случае двухконтурной системы существует возможность использовать лучевую разводку или системы теплого пола, что создает дополнительный уют в жилых помещениях.

Для увеличения энергоэффективности можно комбинировать ТЭНы с конденсационными газовыми котлами, что позволит значительно увеличить КПД системы (до 10-11%). Также важно учитывать, что в частных домах можно использовать как естественную, так и принудительную циркуляцию воды для достижения оптимальных температурных режимов.

Экономия энергии и выбор оборудования

При выборе ТЭНа или системы отопления в целом стоит обратить внимание на экономичные решения. Сухие ТЭНы, например, меньше подвержены образованию накипи, а оребренные модели обеспечивают более быстрый прогрев, что может значительно снизить потребление энергии и эксплуатационные расходы.

Сравнение с альтернативными системами

Преимущества использования ТЭНов по сравнению с традиционными газовыми системами заключаются в простоте монтажа и отсутствии необходимости получения разрешений. В отличие от твердотопливных решений, электрические ТЭНы обеспечивают высокую степень автоматизации и чистоту эксплуатации. Однако стоит отметить, что при использовании ТЭНов возникает зависимость от электроэнергии, что требует наличия резервных источников питания, таких как генераторы, для обеспечения бесперебойной работы систем отопления.
