Эффективные решения: тэн воздушный для печи, который вы искали

Устройство и принцип работы воздушного ТЭНа

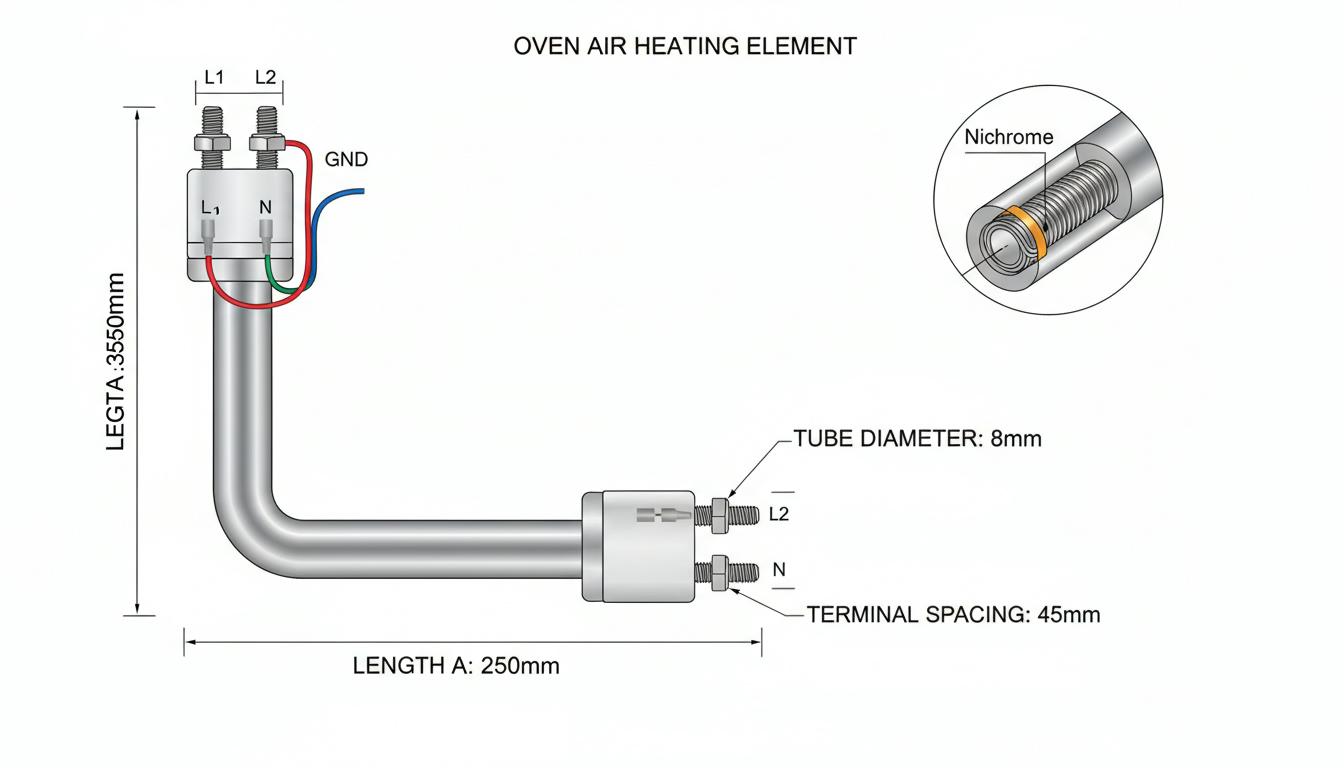

Воздушный ТЭН — это надежный трубчатый электронагреватель, специально сконструированный для работы в сухих средах. В его основе лежит металлическая трубка, чаще всего выполненная из нержавеющей стали, меди или титана. Внутри трубки находится токопроводящая спираль, сделанная из нихрома или фехрала — сплавов, стойких к высоким температурам. Спираль изолируется от трубы периклазом, прочным минералом на основе оксида магния. Эта изоляция обеспечивает отличную теплопроводность и равномерное распределение тепла, что позволяет избежать коротких замыканий.

Принцип работы воздушного ТЭНа предельно прост: электрический ток проходит через спираль, нагревая ее до температур, достигающих 1000°C и более. Затем тепло передается через изолятор на металлическую оболочку, а оттуда — в воздух или газ. В отличие от водяных нагревателей, воздушные ТЭНы не контактируют с влагой, что исключает образование накипи и коррозии, способствующих перегреву и снижению эффективности. Стандартные типоразмеры трубок варьируются от 8 до 18 мм в диаметре и от 280 мм до 6 м в длину, при мощности от 100 Вт до свыше 10 кВт, с напряжением от 12 до 660 В. Гарантированная герметичность обеспечивает безопасность и оптимальную теплоотдачу.

Особенно полезны для печей оребренные модели — ребристая поверхность обеспечивает большую площадь теплообмена, что ускоряет нагрев воздуха и повышает коэффициент полезного действия на 20-30%. По ГОСТ 13268-88 воздушные ТЭНы классифицируются на «S» (для спокойной среды) и «T» (для активных потоков, более устойчивые к вибрациям).

Типы воздушных ТЭНов для печей: от классики до высокотехнологичных

Разнообразие конструкций и назначений воздушных ТЭНов позволяет выбрать оптимальный вариант для различных печей:

• Классические трубчатые (нихромовые или фехралевые): Цилиндрические модели идеально подходят для саунных печей, тепловых завес и сушильных камер. Они способны выдерживать температуры до 800–1000°C и легко адаптируются по форме печи. Монтаж осуществляется через резьбу, фланцы или штуцеры.
• Керамические воздушные ТЭНы: Это современное решение для подовых печей, таких как хлебопекарные. Они состоят из резистивной проволоки, окруженной керамическими пластинами, и обеспечивают равномерный нагрев воздуха с температурой до 1000–1350°C.
• Сухие цилиндрические керамические: Предназначены для косвенного нагрева в печах; температура не превышает 800°C, что делает их подходящими для различных приложений.
• Оребренные и усиленные: Эти типы идеальны для печей с движущимся воздухом, таких как вентилируемые сушилки и калориферы. Их конструкция включает ребра для оптимизации потоков воздуха.

Сравнительная таблица типов ТЭНов для печей

При выборе количества и длины ТЭНов важно учитывать объем камеры: для малых печей обычно требуется 1–2 нагревателя мощностью по 1–2 кВт, в то время как для промышленных применений их может потребоваться до 10 штук, каждый с мощностью 5–10 кВт.

Применение в печах: почему воздушный ТЭН — идеальное решение

Воздушные ТЭНы стали стандартом в нагреве воздуха для различных типов печей:

• Саунные печи: Быстрое достижение температур до 150–200°C и равномерное распределение тепла позволяют избежать коррозии от пара.
• Подовые печи для выпечки: Керамические модели обеспечивают контроль температуры для достижения идеального результата при выпечке.
• Сушильные и промышленные печи: ТЭНы используются для эффективного нагрева газов в камерах, что необходимо для процессов сушки и обжига различных материалов.
• Конвертеры и тепловые завесы: Применяемые в усиленных моделях, они идеально подходят для работы с потоками воздуха.

Процесс в печи включает очистку воздуха через фильтры, его нагрев в теплообменнике и последующее распределение по камере. Это создает замкнутую систему, обладающую коэффициентом полезного действия свыше 90%.

Преимущества воздушных ТЭНов для печей

Использование воздушных ТЭНов предоставляет множество преимуществ:

• Эффективность: Быстрый выход на рабочий режим (2–5 минут) благодаря прямому нагреву.
• Долговечность: Отсутствие накипи и коррозии гарантирует срок службы до 10 000 часов.
• Простота установки: Легкая замена ТЭНов и их сравнительно низкая цена делают их идеальным выбором.
• Безопасность: Надежная герметизация исключает непосредственный контакт спирали с воздухом, что предотвращает перегрев.
• Универсальность: Подходят как для бытового, так и для промышленного использования.

Несмотря на незначительные недостатки, такие как хрупкость в спокойной среде или необходимость использования усиленных моделей при движении, преимущества над очевидными.

Монтаж и эксплуатация: пошаговое руководство

Процесс установки воздушного ТЭНа также прост и понятен. Вот основные шаги:

1. Подготовка к установке: Отключите питание и проверьте размеры камеры, чтобы рассчитать необходимую мощность.
2. Размещение ТЭНа: Крепите его к стенкам или полу, учитывая симметричное расположение и зазоры для равномерного нагрева.
3. Подключение проводов: Обратите внимание на сечение проводов в зависимости от мощности устройства.
4. Тестирование: Проверьте оборудование на холостом ходу, убедитесь в отсутствии вибраций и любых других неисправностей.
5. Эксплуатация: Регулярная очистка от пыли и обеспечение вентиляции — важные аспекты для долгосрочной работы.

Поскольку применение воздушных ТЭНов становится всё более распространённым, важно знать основные ошибки и способы их предотвращения, такие как перегрузка и неправильный монтаж.

Выбор эффективного ТЭНа для вашей печи: критерии и рекомендации

При выборе воздушного ТЭНа необходимо учитывать несколько факторов:

• Мощность и напряжение: Для сауны идеальны нагреватели мощностью 3–9 кВт и напряжением 220 В; для промышленных печей — свыше 10 кВт и 380 В.
• Тип печи: Классические трубчатые ТЭМы подойдут для саунных, тогда как подовые печи требуют керамических моделей.
• Материалы: Выбор нержавеющей стали или титана важен для их долгой службы в агрессивных условиях.

Знание этих критериев и рекомендаций поможет вам сделать лучший выбор для вашей печи и достичь максимальной эффективности работы ТЭНа.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Техническое обслуживание воздушных ТЭНов

Правильное техническое обслуживание — залог долгосрочной и эффективной работы воздушных ТЭНов. Рекомендуется придерживаться следующего плана по регулярной проверке и обслуживанию оборудования:

• Чистка поверхности: На TЭНах может накапливаться пыль и грязь, что снижает коэффициент теплопередачи. Регулярная чистка помогает предотвратить перегрев и поддерживать эффективность.
• Проверка изоляции: Со временем изоляция может подвергаться воздействию тепла, что может привести к её старению. Первые признаки износа — трещины и обвисание. Замена изоляции при необходимости обеспечит защиту от короткого замыкания.
• Контроль терморегуляторов: Неправильно настроенные терморегуляторы могут приводить к перегреву устройства. Раз в полгода проверяйте их работоспособность и точность показаний.
• Проверка электропроводки: Регулярно инспектируйте соединения на наличие окисления или повреждений. Любые нарушения могут привести к неправильному функционированию или даже к короткому замыканию.

Ограничения и предостережения

Работа с воздушными ТЭНами требует внимания и учета определенных ограничений:

• Температурные ограничения: Всегда учитывайте максимальную температуру, при которой может работать ваш ТЭН. Превышение этих значений может привести к повреждениям устройства или сокращению его срока службы.
• Условия эксплуатации: Операция в условиях высокой влажности или агрессивных газов значительно сокращает долговечность стандартных моделей. Если вы планируете использовать ТЭНы в таких условиях, выбирайте специализированные модели, устойчивые к коррозии.
• Энергетические ограничения: Не перегружайте электросеть. Перед подключением убедитесь, что проводка и автоматы соответствуют потребляемой мощности устройства.

Варианты улучшения производительности

Для повышения производительности воздушного ТЭНа и улучшения качества нагрева можно рассмотреть следующие методы:

• Использование зональных терморегуляторов: Это позволит настраивать температуру в различных зонах печи, увеличивая эффективность и экономию энергии.
• Оптимизация распределения воздуха: Установка дополнительных вентиляторов поможет улучшить циркуляцию тепла в печи и избегать образованию «горячих» и «холодных» зон.
• Инвестирование в автоматизированные системы управления: Современные автоматизированные системы могут значительно повысить эффективность эксплуатации ТЭНов, упрощая контроль температуры и времени работы.

Инновации и будущее воздушных ТЭНов

Современные технологии не стоят на месте, и в этой области также происходят интересные изменения:

• Интеграция с умными системами: Современные управления с использованием IoT (Интернет вещей) позволяют дистанционно следить за состоянием и производительностью ТЭПов, а также производить диагностику в режиме реального времени.
• Развитие керамических технологий: Керамические ТЭНы не только обеспечивают высокую эффективность, но также имеют потенциал для дальнейшего совершенствования в плане долголетия и устойчивости к высокому температурному воздействию.
• Гибридные системы: Разработка систем, комбинирующих воздушные ТЭНы с индукционным и инфракрасным нагревом, обеспечивает более быстрый и равномерный нагрев, что открывает новые горизонты в сочетании различных технологий.

Заключение

Воздушные ТЭНы представляют собой надежное и технологичное решение для печей, предоставляя множество преимуществ, таких как эффективность, долговечность и простота в обслуживании. Следуя рекомендациям по монтажу и эксплуатации, а также учитывая возможности инноваций, можно достигнуть оптимальных результатов в любом применении.
