Эффективность тэнов с колпаком: секреты выбора и установки

Эффективность ТЭНов с колпаком

Основные функции и преимущества колпака для ТЭНов

Колпак блока ТЭНов — это ключевой элемент конструкции, который выполняет несколько критически важных задач. Во-первых, он защищает выступающие контакты от коротких замыканий, что особенно актуально в условиях повышенной влажности или агрессивных сред, таких как вода или масла. Во-вторых, колпак изолирует резьбовые соединения от попадания влаги, пыли, брызг и других загрязнений, минимизируя риск коррозии и продлевая срок службы оборудования в 1,5-2 раза.

Дополнительные преимущества включают:

• Повышение безопасности: Предотвращает случайный контакт человека с электрическими элементами, снижая риск поражения током.
• Снижение затрат на обслуживание: Защита от окисления контактов уменьшает необходимость в частой профилактике и ремонте, экономя до 30-50% расходов.
• Простота эксплуатации: Пластиковые колпаки легко устанавливаются и демонтируются без специальных инструментов, а металлические обеспечивают повышенную прочность.
• Универсальность: Совместимы с различными типами терморегуляторов и блоками ТЭНов, включая модели от ZOTA, Марион и Thermowatt.
• Эффективность нагрева: В комбинации с ТЭНами малого диаметра (7,4 мм) колпак способствует быстрому нагреву и точному поддержанию температуры благодаря сниженной инерционности.

Вес пластикового колпака составляет около 0,15 кг, что делает его легким и удобным, в то время как металлические аналоги тяжелее за счет большей толщины стенок. Стандартная высота — 80 мм, диаметр нижнего цилиндра для резьбы G 2″ — 70 мм, что гарантирует плотное прилегание.

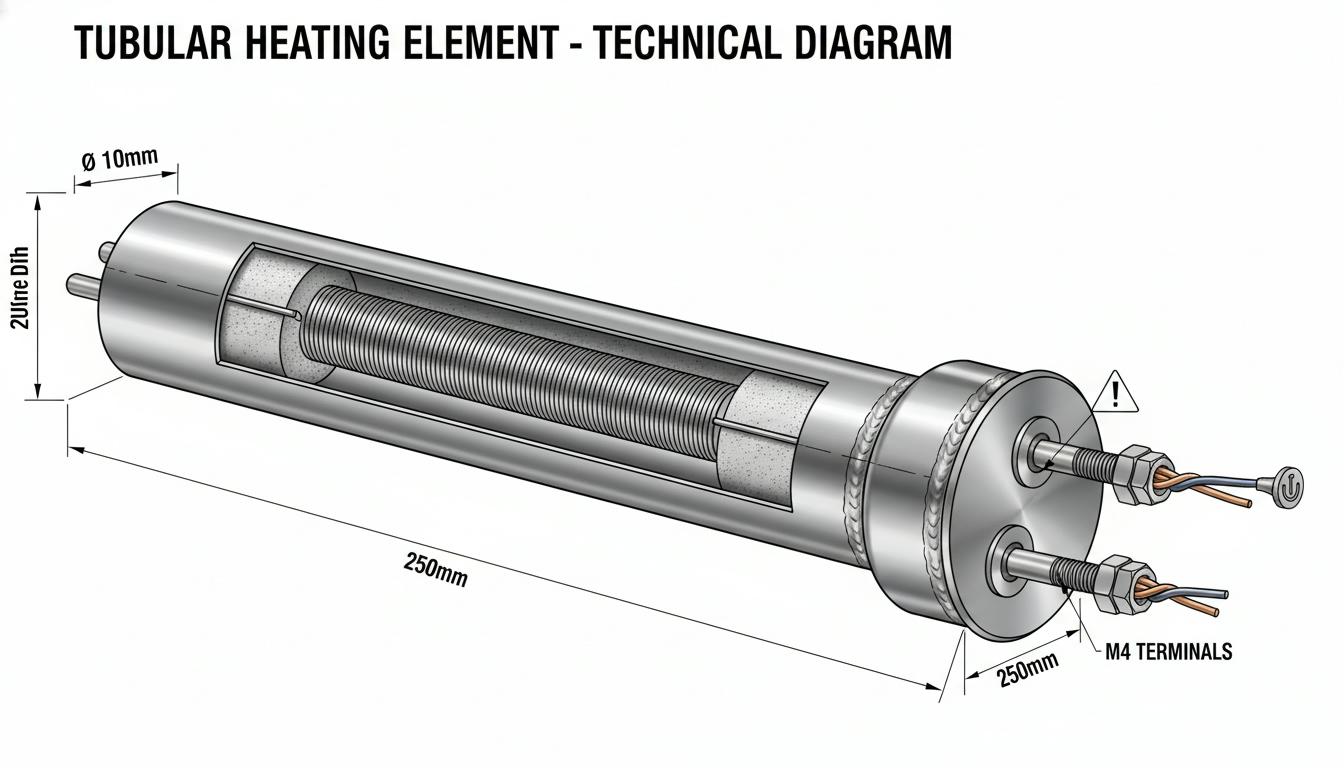

Технические характеристики ТЭНов с колпаком

Эффективность ТЭНов с колпаком напрямую зависит от их параметров, адаптированных под конкретное применение. Основные модели включают погружные блоки мощностью от 6 до 15 кВт, предназначенные для нагрева воды, масел и теплоносителей в котлах (например, Везувий, ZOTA).

ТЭНы диаметром 7,4 мм превосходят крупные аналоги: меньшее расстояние от нити накала до трубки повышает КПД, снижает материалоемкость и цену, облегчает форматирование (меньший радиус гиба). Производство на оборудовании Kantal (Швеция) обеспечивает высокое качество. Для котлов Везувий колпак поддерживает положительную температуру теплоносителя после сгорания твердого топлива, материал — конструкционная сталь.

Секреты выбора ТЭНа с колпаком: ключевые критерии

Выбор идеального ТЭНа с колпаком — это баланс между мощностью, средой нагрева и условиями эксплуатации. Главное правило: ТЭН всегда должен быть погружен в жидкость полностью, чтобы избежать перегрева и коротких замыканий — оголенные участки корпуса недопустимы.

Шаги по выбору:

1. Определите среду и мощность: Для воды — высокая удельная мощность (наибольшая на единицу длины); для масел — средняя; для воздуха (обдуваемого) — 5,5-6,5 Вт/см² с оребрением; для спокойного воздуха — самая низкая, но универсальная (длина в 2-4 раза больше при той же мощности).
2. Проверьте резьбу и размеры: Стандарт — G 2″ (диаметр 59-70 мм, высота колпака 80 мм). Для патронных ТЭНов диаметр трубки на 0,16 мм меньше отверстия (например, 9,84 мм для 10 мм).
3. Материал и тип: Мокрые (погружные) для бойлеров — фланцевые; сухие — для жесткой воды. Рекомендации: ZOTA или Марион с колпаком G2 для котлов; Thermowatt RCT (М6) для бойлеров; блочные от Марион для промышленности.
4. Электропроводка: Сечение кабеля, автомат, отсутствие утечек (сопротивление на корпус >24 МОм, общее — 16,7 Ом для 15 кВт).
5. Дополнительно: Встроенные термопары (типы J/K) для контроля теплопередачи; высокотемпературные с обжимкой — до 10 Вт/см².
6. Профилактика накипи: Устанавливайте фильтры и умягчители, особенно для артезианской воды — толстая пленка накипи ухудшает теплопередачу и приводит к перегреву.

Ошибки при выборе: игнорирование формы (плоская, круглая, спиральная — главное, полное погружение); несоответствие длины детали (должна коррелировать с нагреваемой частью, напр. 100 мм для пресс-формы).

Для промышленных резервуаров учитывайте расчет по объему, скорости потока и типу (ввинчиваемые CEL621-626 для кофеварок/моечных машин).

Пошаговая инструкция по установке ТЭНа с колпаком

Установка требует строгого соблюдения мер безопасности: отключите электричество, проверьте ТЭН на КЗ, утечку и сопротивление. Используйте СИЗ (перчатки, очки).

Необходимые инструменты и материалы:

• Дрель, сверла (по диаметру ТЭНа +5-7 см для патрубка).
• Патрубок с расширяющимся основанием, уплотнительные кольца, высокотемпературный герметик.
• Гайки, ключи; для самогонных аппаратов — зачистка краев.

Пронумерованные шаги установки (на примере котла/самогонного аппарата):

1. Подготовка отверстия: Вырежьте/просверлите отверстие в корпусе (бойлер, куб, котел) по диаметру ТЭНа. Вварите патрубок с основанием (вход на 5 см).
2. Отверстия для контактов: На 5-7 см от дна в боковой стенке просверлите под крепления. Зачистите края.
3. Установка уплотнителей: Наденьте кольца на концы ТЭНа, поместите в резервуар, выведите контакты в отверстия, наденьте уплотнители снаружи.
4. Герметизация: Заполните пространство между кольцами высокотемпературным герметиком для устранения протечек.
5. Закрепление: Наденьте гайки на контакты, закрутите осторожно (без чрезмерного усилия).
6. Установка колпака: Вставьте/вкрутите колпак на резьбу (G2″ — плотное прилегание). Проверьте герметичность — нет зазоров с фланцем; подтяните при необходимости.
7. Проверка: Подключите к сети (230/380 В), протестируйте нагрев. Для котлов — обеспечьте полное погружение.

Меры безопасности

• Работайте в сухих перчатках, отключите питание.
• Избегайте повреждения резьбы при подтяжке.
• Регулярно чистите от накипи.

Контроль герметичности и предотвращение проблем

Для долговечности проверяйте зазоры между колпаком и фланцем — подтягивайте без переусиления. В самогонных аппаратах герметик устраняет даже теоретические протечки. Отзывы пользователей подтверждают: колпак вставляется просто (без резьбы в некоторых моделях), сопротивление стабильное (16,7 Ом / 24 МОм на корпус).

Применение в разных сферах и рекомендации экспертов

• Котлы отопления (Везувий, ZOTA): Поддержка теплоносителя после топлива, 6-15 кВт.
• Бойлеры: Мокрые ТЭНы с фланцем, Thermowatt.
• Самогонные аппараты: Полное погружение, проверка проводки.
• Промышленность: Патронные с термопарами, для пресс-форм/резервуаров.
• Вентиляция: Обдуваемые с оребрением.

Эксперты рекомендуют российские модели (ZOTA, Марион) за соответствие стандартам и цену. Стоимость зависит от мощности/материала: от 2000 руб. за 6 кВт. Реальный КПД 75-85% с потерями — оптимизируйте термопарами.

В следующей части статьи мы подробнее рассмотрим процедуру установки и наладки ТЭНов с колпаком, а также дадим советы по профилактике и устранению возможных проблем в процессе эксплуатации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Установка ТЭНа с колпаком: пошаговая инструкция

Подготовительные работы

Перед началом установки ТЭНа с колпаком важно провести ряд подготовительных работ, чтобы обеспечить надежность и безопасность всей системы. Очистите рабочую зону от пыли и посторонних предметов, а также убедитесь, что инструменты в хорошем состоянии. Убедитесь, что у вас есть все необходимые материалы и инструменты, указанные ранее.

Этап 1: Определение места установки

Выберите подходящее место для установки ТЭНа. Оно должно быть доступно для обслуживания и формирования безопасного пространства вокруг нагревательного элемента. Учитывайте, что ТЭН должен полностью погружаться в теплосистема, чтобы избежать перегрева.

Этап 2: Подготовка отверстия

Если вы устанавливаете ТЭН в новый резервуар, просверлите отверстие в корпусе по диаметру ТЭНа с запасом около 5-7 см. Если резервуар уже использовался, внимательно очистите его от остатков предыдущего оборудования и загрязнений.

Этап 3: Установка патрубка

Вварите или вставьте патрубок в подготовленное отверстие. Патрубок должен быть с расширяющимся основанием для обеспечения надежной фиксации. Данное соединение предотвращает утечки и позволяет надежно зафиксировать ТЭН.

Этап 4: Крепление ТЭНа

Наденьте уплотнительные кольца на концы ТЭНа и аккуратно вставьте его в патрубок. Убедитесь, что контакты выходят через боковую стенку резервуара и находятся на безопасном расстоянии от жидкости. После этого установите дополнительные уплотнители снаружи для устранения протечек.

Этап 5: Герметизация и закрепление

Заполните пространство между уплотнительными кольцами высокотемпературным герметиком. Это предотвратит любые возможные утечки. После герметизации убедитесь, что гайки на контактах плотно закручены, но не переусиливайте их, чтобы избежать повреждений резьбы.

Этап 6: Установка колпака

Вставьте или вкрутите колпак на резьбу ТЭНа, следя за тем, чтобы он плотно прилегал к фланцу. Проверьте отсутствие зазоров — это важно для обеспечения герметичности системы.

Этап 7: Электрическое подключение

Подключите ТЭН к электросети (230/380 В) согласно вашим проектным требованиям. Убедитесь, что использованы кабели соответствующего сечения, и проверьте исправность автоматов защиты. Не забудьте протестировать сопротивление на корпусе, оно должно быть выше 24 МОм.

Этап 8: Проверка работоспособности

После завершения всех этапов установки подключите систему к электрической сети и внимательно протестируйте работу ТЭНа. Убедитесь, что он нагревает воду или другой теплоноситель до необходимой температуры, и проверьте герметичность соединений.

Профилактика и обслуживание

Регулярное обслуживание ТЭНа с колпаком продлит срок службы устройства и обеспечит надежную эксплуатацию. Рекомендуется периодически проверять соединения, очищать ТЭН от накипи и загрязнений, а также следить за состоянием уплотнительных колец.

Для промышленных систем целесообразно устанавливать дополнительные фильтры и системы умягчения воды, что позволит минимизировать накопление накипи и защитить ТЭН от перегревов. Чтобы избежать ошибок в эксплуатации, следите за воздействием агрессивных сред, если ТЭН установлен в таких условиях.

Заключение

Выбор и установка ТЭНа с колпаком — это важный этап, который требует внимания к деталям. Заблаговременно подготовив все необходимые инструменты и материалы, а также следуя пошаговым инструкциям, вы сможете обеспечить надежность и долговечность вашей нагревательной системы.

В завершение стоит отметить, что все вышеперечисленные рекомендации и этапы помогут вам успешно установить и наладить ТЭНы с колпаком, что, в свою очередь, обеспечит эффективность работы и безопасность всей системы.
