Эффективное применение U образный тэн для вашего бизнеса

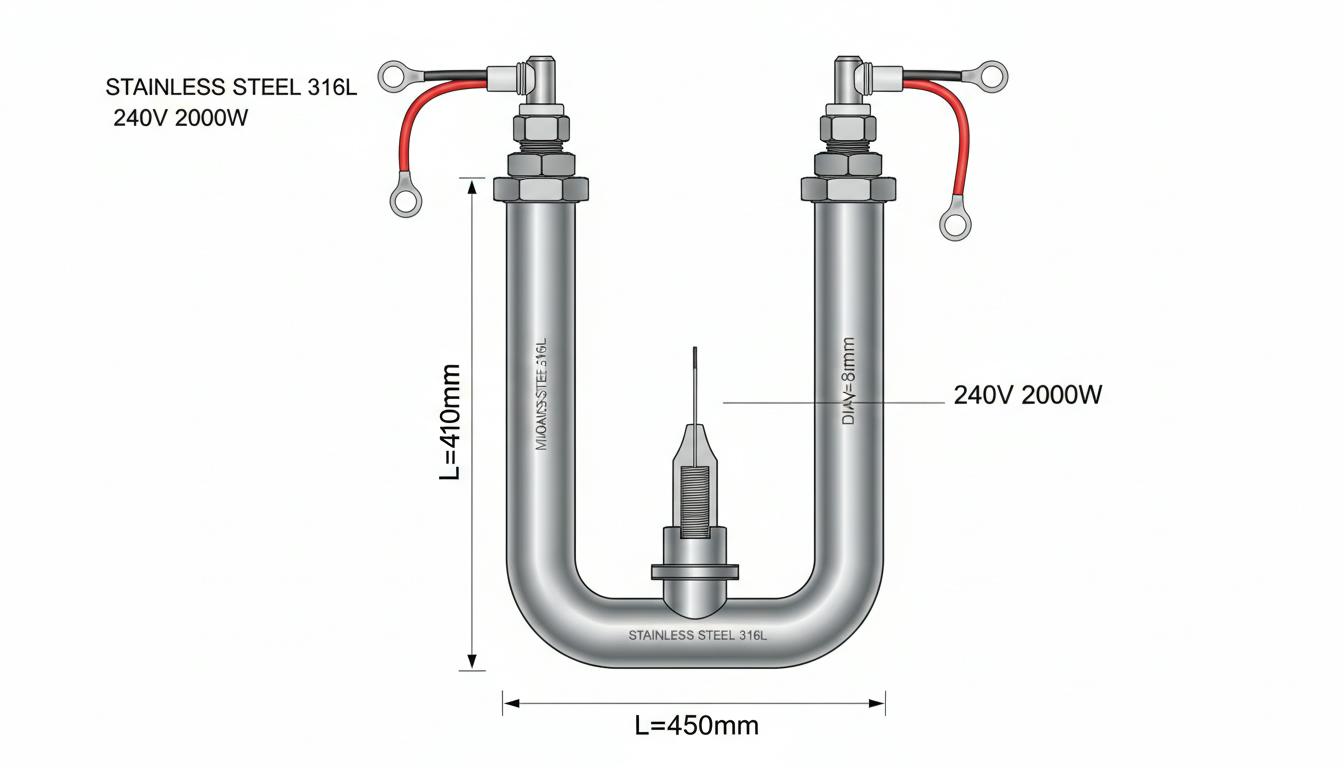

Конструкция и принцип работы U-образных ТЭНов
U-образный ТЭН состоит из металлической трубки, внутри которой намотана спираль из проволоки с высоким удельным сопротивлением, заполненная мелкодисперсным наполнителем для эффективного теплоотвода. Концы трубки оснащены резьбовыми шпильками или «флажками» для надежного электрического контакта, устойчивого к вибрациям и термическим расширениям. Форма U с межцентровым расстоянием (например, 70–75 мм или 73 мм) позволяет компактно интегрировать длинный элемент в оборудование, усиливая теплообмен за счет большей площади контакта.
<p>Для повышения теплоотдачи в воздушных средах часто применяют оребрение - металлические ребра, увеличивающие поверхность нагрева. Диаметр трубки варьируется от 8 до 16 мм (стандартные: 8, 10, 12, 13, 16 мм), длина в развернутом виде - от 280 мм до 6000 мм, радиус гиба - не менее 1,5 диаметра. Глубина заделки шпильки (A - 40 мм, B - 60 мм и т.д.) критически важна: спираль и часть шпильки должны быть погружены в рабочую среду, чтобы избежать перегрева и выхода из строя.</p>
<h3>Таблица стандартных технических характеристик U-образных ТЭНов</h3>
<table>
<thead>
<tr>
<th>Модель</th>
<th>Напряжение (В)</th>
<th>Мощность (Вт)</th>
<th>Материал оболочки</th>
<th>Размеры (мм)</th>
<th>Ø трубки (мм)</th>
<th>Штуцер</th>
</tr>
</thead>
<tbody>
<tr>
<td>02.151</td>
<td>220</td>
<td>1600</td>
<td>Нержавеющая сталь</td>
<td>335×40</td>
<td>8,5</td>
<td>M14</td>
</tr>
<tr>
<td>02.151 P</td>
<td>220</td>
<td>1600</td>
<td>Медь (Cu)</td>
<td>335×40</td>
<td>8,5</td>
<td>M14</td>
</tr>
<tr>
<td>ТЭН120</td>
<td>220</td>
<td>1000–5000</td>
<td>Углеродистая сталь</td>
<td>1200</td>
<td>10–16</td>
<td>G1/2"</td>
</tr>
<tr>
<td>Воздушный</td>
<td>220/380</td>
<td>0,1–5,0 кВт</td>
<td>Нерж. сталь</td>
<td>Индивидуально</td>
<td>8–16</td>
<td>M14–M24</td>
</tr>
</tbody>
</table>
<p>Мощность рассчитывается индивидуально (0,1–5,0 кВт и более) в зависимости от напряжения (220В, 380В+), среды и материала. Удельная мощность оптимизирована для снижения энергопотребления.</p>
<h2>Преимущества для бизнеса: экономия и надежность</h2>
<p>U-образные ТЭНы превосходят прямые аналоги по компактности, подходя для плотной компоновки в малогабаритном оборудовании. <strong>Ключевые преимущества</strong>:</p>
<ul>
<li><strong>Равномерный нагрев</strong>: Большая площадь контакта предотвращает локальный перегрев, продлевая срок службы оборудования и снижая риски.</li>
<li><strong>Энергоэффективность</strong>: Снижение расхода энергии на 5–10%, упрощенная конструкция уменьшает материалоемкость.</li>
<li><strong>Универсальность монтажа</strong>: Выводы под гайку, штуцеры (M10–M24, G1/2–G3/4), фланцы, пластины из стали или нержавейки обеспечивают надежную фиксацию.</li>
<li><strong>Долговечность</strong>: Материалы (нержавеющая сталь 12Х18Н10Т/20Х13, углеродистая сталь, медь, титан) устойчивы к агрессивным средам; удвоенная толщина трубки повышает стойкость.</li>
<li><strong>Экономичность</strong>: Низкая цена производства при высокой автоматизации (интеграция терморегуляторов и датчиков).</li>
</ul>
<p>В бизнесе это означает сокращение простоев, снижение затрат на энергию и обслуживание, а также быструю окупаемость инвестиций.</p>
<h2>Сферы применения в бизнесе</h2>
<p>U-образные ТЭНы идеальны для отраслей, где требуется точный и эффективный нагрев. Их универсальность охватывает нагрев воды, масла, воздуха, металла, химических растворов и пищевых продуктов.</p>
<p><strong>Пищевая промышленность</strong> (лидер по использованию): пастеризаторы, стерилизаторы, варочные котлы, экструдеры - равномерный нагрев сохраняет качество продуктов.</p>
<ul>
<li><strong>Производство</strong>: Сушильные камеры, тепловые завесы, калориферы и тепловые пушки для нагрева воздуха (спокойного или подвижного, скорость ≥6 м/с).</li>
<li><strong>Химическая и галваническая отрасль</strong>: Нагрев агрессивных сред, щелочей, кислот, битума; литейные формы, термопластавтоматы.</li>
<li><strong>Нефтехимия и энергетика</strong>: Нагрев масел, жиров, топлива в котлах и резервуарах.</li>
<li><strong>Автомобильное и обувное производство</strong>: Специализированное оборудование для форм и процессов.</li>
<li><strong>Коммерческий сектор</strong>: Водонагреватели, бойлеры, конвекционные обогреватели в отелях, ресторанах, прачечных.</li>
</ul>
<h3>Классификация по рабочей среде</h3>
<table>
<thead>
<tr>
<th>Обозначение</th>
<th>Рабочая среда</th>
<th>Рекомендуемый материал оболочки</th>
</tr>
</thead>
<tbody>
<tr>
<td>S</td>
<td>Спокойный воздух</td>
<td>Углеродистая сталь</td>
</tr>
<tr>
<td>O</td>
<td>Подвижный воздух (≥6 м/с)</td>
<td>Углеродистая сталь</td>
</tr>
<tr>
<td>T</td>
<td>Спокойный воздух</td>
<td>Нержавеющая сталь</td>
</tr>
<tr>
<td>K</td>
<td>Подвижный воздух</td>
<td>Нержавеющая сталь</td>
</tr>
<tr>
<td>P</td>
<td>Вода, слабые щелочи</td>
<td>Углеродистая сталь</td>
</tr>
<tr>
<td>J</td>
<td>Вода, слабые кислоты</td>
<td>Нержавеющая сталь</td>
</tr>
<tr>
<td>Z</td>
<td>Масла, жиры</td>
<td>Углеродистая сталь</td>
</tr>
<tr>
<td>L</td>
<td>Литейные формы (металл)</td>
<td>Углеродистая сталь</td>
</tr>
</tbody>
</table>
<p>Для бизнеса это позволяет оптимизировать процессы: например, в пищевом производстве U-ТЭНы обеспечивают гигиеничный нагрев без загрязнений, а в литейке - быстрый прогрев форм.</p>
<h2>Выбор и монтаж для максимальной эффективности</h2>
<p><strong>Критерии выбора для бизнеса</strong>:</p>
<ol>
<li><strong>Среда нагрева</strong>: Подбирать материал по таблице (нержавейка для агрессивных - AISI 304/321/316).</li>
<li><strong>Параметры</strong>: Мощность/напряжение под нагрузку; длина, Ø, межцентровое расстояние по эскизу.</li>
<li><strong>Крепеж</strong>: Штуцеры (сталь/нерж/латунь), фланцы, пластины; указывать резьбу (M12–M24).</li>
<li><strong>Дополнения</strong>: Оребрение для воздуха, терморегуляторы для автоматизации.</li>
</ol>
<p><strong>Пошаговый монтаж</strong> (меры безопасности: отключить питание, использовать СИЗ, проверить изоляцию):</p>
<ol>
<li>Подготовить эскиз: длина развернутая (см), глубина шпильки (A/B), форма (U, межцентр).</li>
<li>Установить в оборудование: погрузить на 80–100% длины в среду, зафиксировать штуцером/фланцем.</li>
<li>Подключить: шпильки/флажки к сети (220/380В), заизолировать.</li>
<li>Проверить: мультиметром сопротивление, пробный запуск без нагрузки.</li>
<li><strong>Избегать ошибок</strong>: Не оставлять горячую часть вне среды; для вибраций - усиленные контакты.</li>
</ol>
<p>Пример заказа: "<em>ТЭН120 А13/5,0 Р 220, U-обр, м/ц 73</em>" - 120 см развернутая, A13 (глубина), 5 кВт, резьба, 220В.</p>
<h2>Инновации и перспективы для бизнеса</h2>
<p>Современные U-ТЭНы интегрируют IoT-датчики и терморегуляторы для автоматизированного контроля, снижая энергозатраты в "зеленых" технологиях. Производители оптимизируют расчеты, делая устройства дешевле без потери надежности. В будущем - рост в умных системах обогрева для устойчивого бизнеса: от пищевых линий до промышленных IoT-решений.</p>
<h2>Экономический эффект: кейсы для бизнеса</h2>
<ul>
<li><strong>Пищевое производство</strong>: Замена прямых ТЭНов на U-образные снижает энергопотребление на 8%, окупаемость - 6–12 мес.</li>
<li><strong>Сушка и обогрев</strong>: Оребренные модели повышают теплообмен на 20–30% в камерах.</li>
<li><strong>Масляные системы</strong>: Устойчивость к битумам/маслам продлевает срок до 5000+ часов.</li>
</ul>
Анализ эффективности и ROI при использовании U-образных ТЭНов
Ключевым аспектом внедрения U-образных ТЭНов в бизнес-процессы является анализ их экономической эффективности. Устойчивый рост производительности и снижение затрат становятся возможными благодаря высокому КПД этих устройств. Важно понимать, что переход на U-образные ТЭНы требует предварительных расчетов и анализа, чтобы определить целесообразность инвестиций.
<h3>Метрики оценки эффективности</h3>
<p>Для установки U-образных ТЭНов необходимо учитывать следующие ключевые метрики:</p>
<ul>
<li><strong>Снижение затрат на электроэнергию</strong>: U-образные ТЭНы позволяют сократить потребление энергии, что непосредственно влияет на финансовые показатели предприятия.</li>
<li><strong>Увеличение срока службы оборудования</strong>: За счет равномерного нагрева снижается вероятность перегрева и, соответственно, выхода из строя компонентов оборудования.</li>
<li><strong>Сокращение времени простоя</strong>: Быстрая интеграция и минимизация необходимости в сервисном обслуживании уменьшают время, неэффективно использующее ресурсы предприятия.</li>
</ul>
<h3>Пример расчета ROI</h3>
<p>Рассмотрим пример внедрения U-образного ТЭНа в производственную линию. Если затраты на электроэнергию до замены составляли 1000 долларов в месяц, а новый ТЭН снизил эти затраты до 900 долларов, то экономия составит 100 долларов в месяц. Если первоначальные инвестиции на закупку и установку ТЭ На составили 2400 долларов, то полный возврат инвестиций будет достигнут за:</p>
<p><strong>2400 / 100 = 24 месяца.</strong></p>
<h2>Управление рисками при использовании U-образных ТЭНов</h2>
<p>Хотя U-образные ТЭНы обладают множеством преимуществ, существуют определенные риски, связанные с их эксплуатацией. Эффективное управление этими рисками поможет обеспечить максимальную отдачу от инвестиций.</p>
<h3>Основные риски</h3>
<ul>
<li><strong>Перегрев</strong>: Если ТЭН установлен неправильно или находится вне рабочей среды, это может привести к его перегреву и быстрому выходу из строя.</li>
<li><strong>Механическое повреждение</strong>: Постоянное воздействие вибраций может повредить электрические соединения, что может также привести к аварийным ситуациям.</li>
<li><strong>Неправильный выбор материала</strong>: Установка ТЭНа с неподходящим материалом оболочки может создать условия для коррозии и ухудшения его работы.</li>
</ul>
<h3>Стратегии управления рисками</h3>
<p>Для минимизации вышеупомянутых рисков рекомендуется применять следующие стратегии:</p>
<ol>
<li>Проведение регулярных проверок состояния ТЭНов и оборудования.</li>
<li>Разработка регламентов по безопасной эксплуатации и установке.</li>
<li>Обучение персонала, занимающегося обслуживанием и установкой ТЭНов, по вопросам безопасного и эффективного использования.</li>
</ol>
<h2>Будущее U-образных ТЭНов: тренды и инновации</h2>
<p>С учетом современных трендов на автоматизацию и умные технологии, будущее U-образных ТЭНов выглядит многообещающим. Интеграция в системы «умного дома» и автоматизация процессов на производственных линиях помогут значительно оптимизировать использование данных устройств.</p>
<h3>Тренды</h3>
<ul>
<li><strong>Интеллектуальные системы контроля</strong>: Повышение эффективности за счет внедрения IoT-устройств для мониторинга состояния и производительности ТЭНов в реальном времени.</li>
<li><strong>Экологические технологии</strong>: Устойчивое производство и использование экологически чистых материалов для конструкции ТЭНов.</li>
<li><strong>Системы предсказательной аналитики</strong>: Анализ данных для прогнозирования износа и необходимости обслуживания, что поможет избежать неожиданных простоев.</li>
</ul>
<p>Таким образом, U-образные ТЭНы как элемент современного производства облегчают процессы нагрева, повышают экономическую эффективность и способствуют оптимизации бизнес-процессов. Их внедрение поможет вашему предприятию не только сократить расходы, но и повысить качество производимых товаров и услуг.</p>
