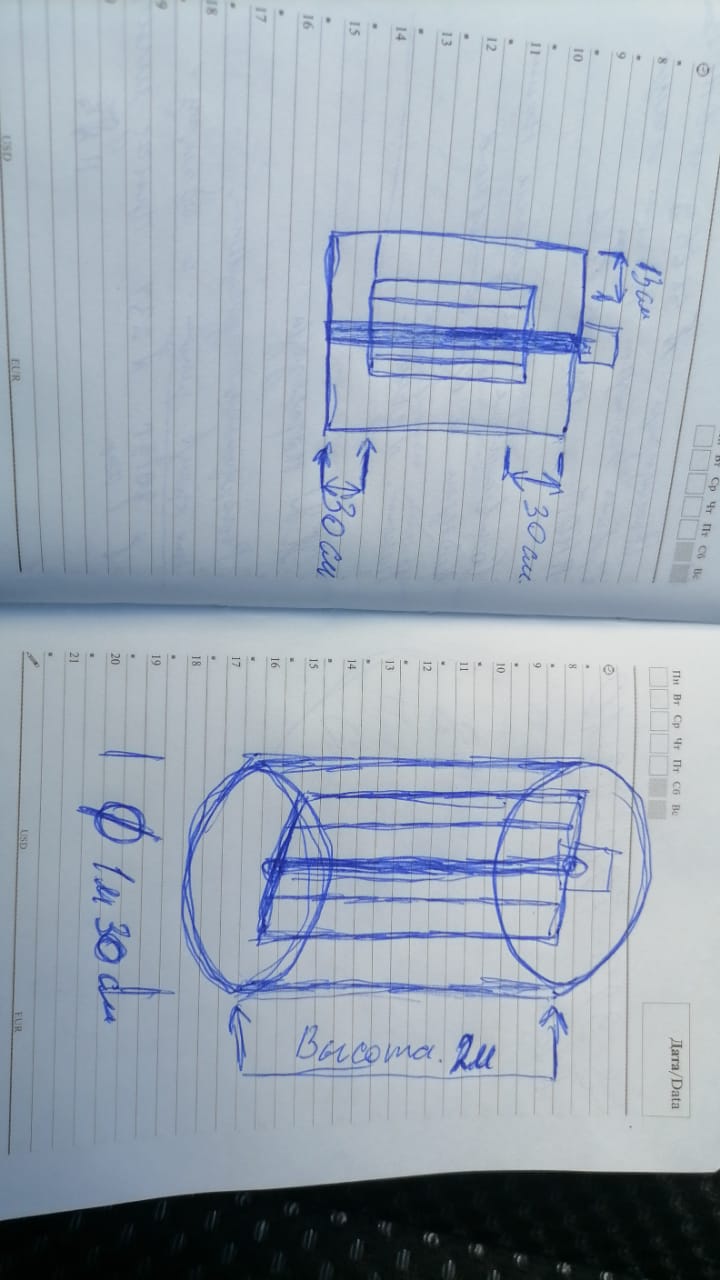

Эскиз емкости для обогрева тэнами
Эскиз емкости для обогрева тэнами
Основные элементы конструкции емкости с ТЭНами
- Корпус емкости — изготовлен, как правило, из углеродистой стали (например, Ст20 или Ст3,09Г2С). Как правило, применяется цилиндрическая форма с различными типами днищ — цилиндрическим или сферическим, в зависимости от конкретного назначения.
- Нагревательные элементы (ТЭНы) — устанавливаются погружными в конструкцию через технологические отверстия, резьбовые патрубки или фланцы. ТЭНы могут быть как сухими (с керамической изоляцией), так и открытыми, последний тип менее надежен, но более экономичен.
- Утепление корпуса — осуществляется с помощью утеплителей, таких как минеральная вата, вспененный полиуретан (ППУ) или K-Flex, что способствует снижению теплопотерь и предотвращению замерзания.
- Контроль и управление нагревом — для повышения надежности используются встроенные датчики температуры и специализированные шкафы управления, обеспечивающие поддержание заданного температурного режима.
Типичные варианты эскизов и конструктивных решений емкостей с ТЭНами
| Элемент конструкции | Описание | Применение и особенности |
|---|---|---|
| Цилиндрическая емкость с погружными ТЭНами | Корпус с торосферическими днищами, наличием нескольких патрубков. | Используется в системах отопления и водоснабжения; объемы от 200 литров до нескольких кубометров. |
| Врезные нагреватели через фланец/резьбу | ТЭН устанавливается через технологическое отверстие с последующей сваркой или креплением. | Подходит для модернизаций; обеспечивает надежное крепление и нагрев в нижней части бака. |
| Наружное утепление корпуса с греющим кабелем | Слой утеплителя аналогично нагревающему кабелю для дополнительного обогрева. | Защита от холода; необходимо для емкостей вне отапливаемых помещений. |
| Встроенные теплообменники | Внутренние змеевики для подачи горячей воды или пара. | Дополнение к ТЭНам для более равномерного прогрева и улучшенной циркуляции. |
Основные технические параметры и рекомендации к эскизу
- Тип материала корпуса: углеродистая сталь (Ст20, Ст3) для давления до 6 бар; нержавеющая сталь или титан для агрессивных сред. Толщина стенок — 3-5 мм.
- Диаметр и высота: определяются в зависимости от требуемого объема (от 200 л до нескольких м³) с учетом монтажа ТЭНов.
- Размещение ТЭНов: рекомендуется устанавливать ТЭНы в нижней части емкости с запасом 10-15 см от днища.
- Длина и мощность ТЭНов: зависят от объема и требуемой мощности; обычно 4 кВт на 10 м³ при температуре +10 °C.
- Утепление: минимальная толщина 50 мм для снижения энергетических затрат на поддержание температуры.
- Управление: автоматическая система контроля температуры необходима для повышения эффективности и безопасности.
Пример расчета и компонентов для емкости 10 м³ с ТЭНом
| Компонент | Характеристика | Количество | Цена (примерно) |
|---|---|---|---|
| Погружной ТЭН 4 кВт, длина 2 м, материал Ст20 | Встроенный датчик температуры | 1 | 52 000 ₽ |
| Термодатчик сопротивления | ДТС014-РТ100 | 1 | 3 500 ₽ |
| Шкаф управления | Автоматическое управление нагревом | 1 | 50 000 ₽ |
| Емкость 10 м³ на опорных ложементах | Наземное исполнение пассивной емкости | 1 | 140 000 ₽ |
| Наружное утепление K-Flex 50 мм | Снижает теплопотери | 1 | 95 000 ₽ |
| Итого | 340 000 ₽ |
*Условия: вода +20 °C, наружная температура -50 °C, защита от замерзания +10 °C, без циркуляции жидкости.
Практические рекомендации при проектировании эскиза емкости с ТЭНами
- Предусмотрите отверстия или патрубки для установки ТЭНов, включая врезные фланцы на технической стенке или технологические отверстия для сварки.
- Установите ТЭНы в нижней части емкости, соблюдая отступ от днища.
- Обеспечьте надежное утепление корпуса для снижения энергопотерь.
- Разработайте систему автоматического контроля температуры с использованием датчиков и шкафов управления.
- При необходимости предусмотрите заземление емкости для предотвращения коррозии.
- Обратите внимание на возможность ревизии и обслуживания, включая смотровые окна или люки для чистки.
Конструктивные особенности и современные решения
Будучи готовыми освоить вышеуказанные рекомендации, можно перейти к рассмотрению современных решений и особенностей конструкций емкостей с ТЭНами, которые помогут улучшить эффективность их работы.
Конструктивные особенности и современные решения
При проектировании емкостей с ТЭНами, помимо основных рекомендаций, важно учитывать современные технологические решения, которые усиливают эффективность обогрева, упрощают эксплуатацию и обслуживание оборудования. Рассмотрим ключевые аспекты использования новых технологий в конструкции таких емкостей.
Инновационные материалы для корпусов и утеплителей
В последние годы в строительство емкостей стали внедряться материалы, обладающие улучшенными термоизоляционными свойствами и устойчивостью к коррозии. Например:
- Нержавеющая сталь и күртис — используют для емкостей, размещаемых в агрессивной среде или для хранения химически активных жидкостей. Эти материалы обладают высокой коррозионной стойкостью и долговечностью.
- Эффективные утеплители — вспененные материалы на основе полистирола или более современные решения, такие как аэрогели, могут значительно уменьшить теплопотери. Толщина утеплителя в таких случаях может варьироваться в зависимости от специфики эксплуатации.
Современные системы контроля и автоматизации
Использование разветвленных систем автоматического контроля температуры и состояния жидкости в емкости позволяет значительно повысить надежность работы. Ключевыми элементами таких систем являются:
- Интеллектуальные термодатчики — позволяют осуществлять более точный контроль температуры, предоставляя данные в режиме реального времени.
- Автоматические системы управления — интеграция с современной системой умного дома или промышленными системами мониторинга для управления ТЭНами, позволяет осуществлять контроль удаленно и настраивать параметры работы в зависимости от условий.
Гибкость проектирования
Настоящие архитекторы проектов емкостей с ТЭНами могут предлагать индивидуальные решения, позволяющие адаптировать емкости под конкретные требования и особенности эксплуатации:
- Модулярные конструкции — применение стандартных модулей, которые можно комбинировать в зависимости от объема требуемой емкости, позволяет ускорить процесс проектирования и сокращает затраты на производство.
- Гибкие схемы подключения — возможность подключения нескольких ТЭНов различной мощности, что делает систему более адаптивной к изменениям потребностей в отоплении.
Экологические аспекты
Современные стандарты проектирования также акцентируют внимание на экологии. Использование ТЭНов с высокой эффективностью и их интеграция в системы, позволяющие уменьшить углеродный след, становятся важными аспектами.
- Возобновляемые источники энергии — может рассматриваться как альтернатива традиционным источникам электроэнергии. Системы, которые используют солнечные коллекторы или ветрогенераторы, демонстрируют устойчивые результаты в некоторых случаях.
Перспективы использования
С дальнейшим развитием технологий в области отопления и хранения жидкостей, емкости с ТЭНами принимают всё более компактные размеры и становятся более эффективными. Внедрение передовых решений в этой области позволяет значительно повысить их функциональность, надежность и адаптивность к условиям окружающей среды.
Заключительные мысли о проектировании и эксплуатации емкостей
Спроектированные с учётом всех современных требований и технологий емкости с ТЭНами способны обеспечить надежный обогрев и эффективное использование тепловых ресурсов. Понимание их конструкции и особенностей эксплуатации поможет быстрее реагировать на возможные проблемы и повышать общую эффективность систем.
