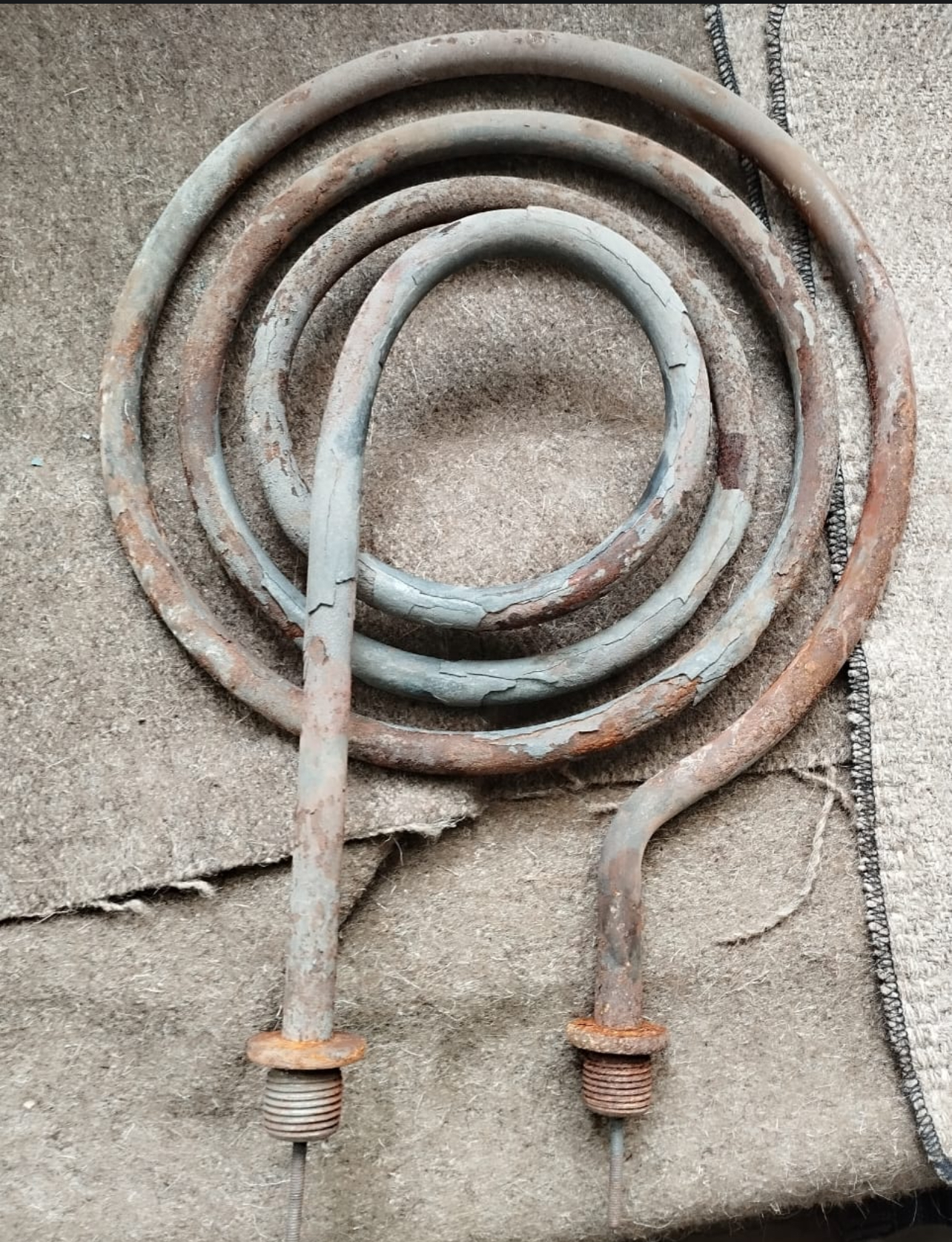

ЭЛНАГРЕВАТЕЛЬ ТЭН 170А/2.55-O-220 Ф8
ЭЛНАГРЕВАТЕЛЬ
ТЭН 170А/2.55-O-220 Ф8
Конструкция и принцип работы
- Тип нагревателя: трубчатый электронагреватель (ТЭН) в металлической оболочке.
- Материал оболочки: углеродистая сталь, обеспечивающая надежность и достаточную теплопроводность.
- Внутри трубки расположен теплопроводящий электрический изолятор, в центре — нихромовая или фехралевая нагревательная спираль, которая при подаче напряжения преобразует электроэнергию в тепло.
- Форма нагревателя: обозначена как Ф8, что соответствует геометрии трубки для определённого типа монтажа.
Основные характеристики модели ТЭН 170А/2.55-O-220 Ф8
| Параметр | Значение |
|---|---|
| Номинальная мощность | 2,55 кВт |
| Напряжение питания | 220 В (однофазное) |
| Диаметр трубки (оболочки) | 8 мм (форма Ф8) |
| Длина активной части | около 1700 мм |
| Длина контактного стержня | ~40 мм |
| Тип крепления | штуцер G1/2 |
| Материал корпуса | углеродистая сталь |
| Область применения | тепловентиляторы, системы принудительной вентиляции, промышленные и бытовые воздушные нагреватели |
Особенности применения
- ТЭН предназначен для нагрева воздуха, газов и их смесей с обязательным движением воздуха не менее 6 м/с, что исключает перегрев и продлевает срок службы нагревателя.
- Температура воздуха на входе не должна превышать 350 °C, что критично для надежной работы устройства.
- Применяется в бытовых и промышленных тепловентиляторах, отопительных системах и вентиляционных установках, где необходим равномерный и стабильный нагрев воздушных потоков.
Конструктивные особенности
- Для подключения предусмотрены контактные стержни М4 или аналогичные, что обеспечивает надежный электрический контакт.
- Крепление осуществляется через штуцер или специальные крепежные элементы, позволяя легко интегрировать ТЭН в корпус отопительного оборудования.
- Корпус из углеродистой стали защищает внутреннюю нагревательную спираль и изолятор, обеспечивая механическую прочность и долговечность.
Сравнение с другими ТЭНами этой серии
- Похожие ТЭНы могут отличаться диаметром трубки (от 8 до 13 мм), длиной и материалом корпуса (например, нержавеющая сталь или медь).
- Модели с повышенной мощностью и диаметром предназначены для более тяжелых условий эксплуатации и больших систем.
- Аналогичные устройства, такие как 160А13/2,2 О Ф8 на 220 В, имеют немного меньшие размеры и мощность (2,2 кВт), что позволяет подобрать нагреватель в зависимости от задачи.
Практические рекомендации
- При выборе ТЭНа крайне важно учитывать условия эксплуатации — температуру и скорость воздуха, материал нагреваемой среды, требования к подключению и монтажу.
- Для продления срока службы следует обеспечивать достаточный воздушный поток, чтобы избежать перегрева, особенно для воздушных ТЭНов.
- Соблюдение электротехнических норм при монтаже и эксплуатации является обязательным для предотвращения повреждений нагревателя и для обеспечения безопасности.
Дальнейшие аспекты эксплуатации и обслуживания ТЭНа
(здесь продолжение статьи)
Дальнейшие аспекты эксплуатации и обслуживания ТЭНа
Монтаж электронагревателя ТЭН 170А/2.55-O-220 Ф8
Правильная установка ТЭНа является залогом его дальнейшей эффективной работы. Процесс монтажа включает несколько ключевых этапов:
- Подготовка места установки: Убедитесь, что пространство для монтажа достаточно для вентиляции и не имеет препятствий для потока воздуха.
- Электроподключение: Проверьте, что напряжение сети соответствует требованиям ТЭНа, и используйте необходимые предохранители для защиты схемы от перегрузок.
- Крепление нагревателя: Заключите ТЭН в подходящие крепежные элементы, такие как хомуты или специальные сцепления, согласно спецификациям производителя.
Техническое обслуживание
Регулярный уход за ТЭНом поможет избежать аварий и продлить его срок службы. Рекомендуется следить за следующими факторами:
- Очистка: Периодически очищайте нагреватель от пыли и грязи, которые могут снижать его эффективность. Используйте мягкие щетки или тряпки, но избегайте абразивных материалов.
- Проверка соединений: Убедитесь, что все электрические соединения находятся в исправном состоянии и хорошо изолированы для предотвращения коротких замыканий.
- Контроль температуры: Следите за температурными показателями, избегая превышения установленных норм. Используйте термозависимые устройства или термометры для оценки горячего потока.
Проблемы и решения
Некоторые распространенные проблемы, с которыми могут столкнуться пользователи ТЭНа, и возможные способы их решения:
| Проблема | Возможные причины | Решение |
|---|---|---|
| Нагреватель не включается | Разряженная электросеть или поврежденный кабель | Проверить соединения и кабели, заменить поврежденные компоненты |
| Несоответствующий нагрев | Неправильная установка, низкий воздушный поток | Перепроверить монтаж, обеспечить надлежащую вентиляцию |
| Сильный шум во время работы | Неправильная фиксация или зажим компонентов | Проверить и подтянуть все крепежные элементы |
Заключение
Электронагреватель ТЭН 170А/2.55-O-220 Ф8 занимает важное место в системах отопления и вентиляции. Правильный выбор, установка и обслуживание этого устройства позволяют значительно повысить эффективность систем теплопередачи. Независимо от области применения, соблюдение рекомендаций по эксплуатации и уходу поможет воспользоваться всеми преимуществами данного нагревателя на долгие годы.
Рекомендации по выбору аналогичных моделей
При рассмотрении альтернативных моделей ТЭНа следует учитывать такие параметры, как
- Мощность, необходимая для вашего конкретного применения;
- Совместимость с существующими системами вентиляции и отопления;
- Материал корпуса, который может играть роль в условиях эксплуатации (например, в агрессивных средах предпочтительнее использовать нержавеющую сталь).
Также важно проводить сравнение цен и гарантии на продукцию перед окончательным выбором нагревателя.
