ЭЛЕМЕНТ НАГРЕВАТЕЛЬНЫЙ; ТИП ТРУБЧАТЫЙ, РАЗМЕРЫ D10 Х L250 мм, МАТЕРИАЛ СТАЛЬ, НАПРЯЖЕНИЕ 220 В, МОЩНОСТЬ 0.4 кВт,

ЭЛЕМЕНТ НАГРЕВАТЕЛЬНЫЙ; ТИП ТРУБЧАТЫЙ, РАЗМЕРЫ D10 Х L250 мм, МАТЕРИАЛ СТАЛЬ, НАПРЯЖЕНИЕ 220 В, МОЩНОСТЬ 0.4 кВт, Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы

Трубчатый ТЭН представляет собой простую, но эффективную конструкцию, основанную на использовании металлической трубки с диаметром 10 мм и длиной 250 мм, выполненной из углеродной или нержавеющей стали. Толщина стенки достигает 1,2 мм. Внутри трубки размещена нихромовая или фехральовая спираль, которая имеет токопроводящие свойства с сопротивлением в диапазоне 20–40 Ом. Для изоляции и закрепления спирали используется периклаз (магний-оксид), обеспечивающий как отличные теплоизоляционные, так и электрические характеристики.

Концы спирали подключены к контактным стержням длиной 40–65 мм, которые герметизируются с помощью кремнийорганического лака или специализированных изоляторов. Это предотвращает контакт электрических компонентов с влагой и воздухом, увеличивая срок службы устройства.

Принцип действия

Основной принцип работы ТЭНа заключается в преобразовании электрической энергии в тепловую через эффект Джоуля. При подаче 220 В на спираль, она нагревается, и тепло передается на оболочку нагревателя при помощи конвекции, теплопроводности и излучения. Удельная мощность составляет около 1.6 Вт/см², что позволяет нагревать воду до 100°C без кипения.

Конструкция трубы и применение высококачественных материалов делают ТЭН герметичным и надежным даже в условиях повышенного давления и вибрации.

Варианты конфигурации

ТЭН может быть выполнен в различных конфигурациях для повышения его функциональности:

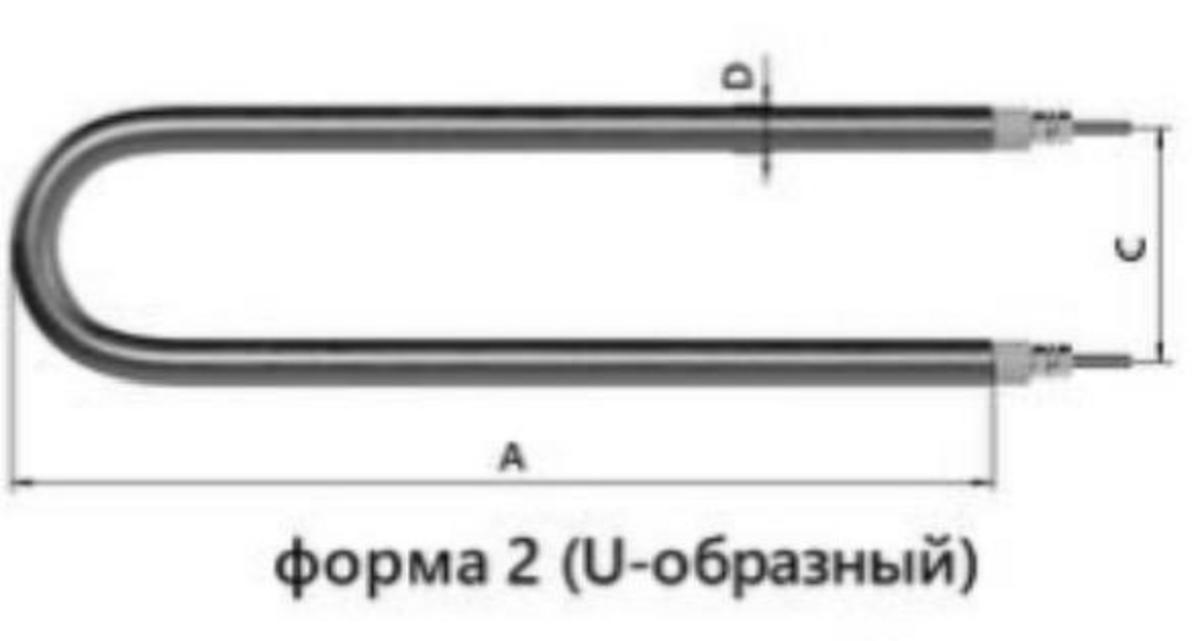

• Прямой или гнутый (например, для установки в бойлерах),
• Двухконцевый (с выводами с обеих сторон) или одноконцевый (патронный),
• С анодом для предотвращения коррозии или ореднением для улучшения теплообмена при нагреве воздуха.

Технические характеристики и соответствие спецификации

Трубчатый ТЭН с параметрами D10×L250 мм, сталь, 220 В, 0.4 кВт целиком соответствует общепринятым стандартам:

• Диаметры для ТЭНов варьируются от 7 до 19 мм, что делает 10 мм наиболее распространенным размером для компактных систем;
• Длина ТЭНов колеблется от 250 до 6300 мм, 250 мм является минимальной для бытовых нужд;
• Напряжение может быть от 12 до 380 В, и 220 В является стандартным для России и Европы;
• Мощность составляет от 0.1 до 15 кВт, что позволяет применять 0.4 кВт для медленного нагрева.

Сталь, используемая в конструкции, подходит для работы с водоемами, слабыми кислотами и щелочами, но для агрессивных сред лучше выбирать титан или медь.

Маркировка устройства осуществляется по стандартам ГОСТ и охватывает различные типы сред, таких как «Х» (вода), «P/J» (слабые растворы), «Z» (масло) и «O/S» (воздух).

Применение в быту и промышленности

Компактный размер D10×250 мм и низкая мощность 0.4 кВт делают данный ТЭН отличным выбором для разных областей:

• Бытовые бойлеры, стиральные и посудомоечные машины для нагрева воды;
• Электрические чайники, кипятильники и тепловентиляторы;
• Подогрев масел в цистернах, картерах автомобилей и дизелях;
• Сушильные шкафы, хлебопекарни и котлы для конвекции и излучения;
• PПромышленные системы, такие как блоки ТЭНов в котлах, саунах и печах (мощностью до 100 кВт).

Преимущества: Компактность позволяет использовать этот ТЭН в системах с небольшими объемами, универсальность его применения подходит для различных жидкостей и газов, а высокая надежность обеспечивает длительный срок службы и безопасность в эксплуатации.

Недостатки

Несмотря на множество положительных характеристик, существуют и недостатки: невозможность ремонта при перегорании спирали и вероятность коррозии стальных компонентов в агрессивных средах, для чего лучше предусмотреть защитный анод.

Производство, монтаж и обслуживание

Изготовление ТЭНа предполагает следующие этапы: наматывание спирали на сердечник, заполнение периклазом, опрессовка и формование, после чего происходит герметизация. Также возможно изготовление регулируемых или гнутых форм по индивидуальным заказам.

Цены на ТЭНы варьируются от 500 до 2000 рублей, в зависимости от конструкции и производителя.

Монтаж включает следующие шаги:

1. Проверить сопротивление (≈120 Ом с помощью мультиметра).
2. Установить нагреватель в фланец или резьбу (отвечает стандарту Ø10 мм).
3. Подключить стержни к сети 220 В (рекомендуется использовать провод с сечением 1–1.5 мм² и устанавливать УЗО).
4. Заполнить систему рабочей средой, установить термодатчик и анод.
5. Провести тестирование без нагрузки.

Безопасность при эксплуатации ТЭНа включает использование изоляции более 1 МОм, наличие заземления и защиту от перегрева.

Аналоги этого ТЭНа, например, ТЭН-300 (D10/300 см, сталь, для воды и масла), а также блоки ТЭНБ с возможностью увеличения мощности до 15 Вт/см².

Сравнение различных моделей позволяет выбрать подходящее решение для конкретных нужд. В следующей части статьи будут рассмотрены более детально характеристики и сравнение с другими ТЭНами, а также их применение в практических кейсах.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Сравнение с другими ТЭНами

В процессе выбора подходящего трубчатого электронагревателя важно учитывать не только конкретные характеристики рассматриваемой модели, но и альтернативные варианты на рынке. Сравнение позволяет выявить преимущества и недостатки разных моделей, что способствует более осознанному выбору.

Как видно из таблицы, наш ТЭН выделяется компактными размерами и низкой мощностью, что делает его оптимальным для бытовых нужд, таких как нагрев воды в бойлерах или чайниках. Однако для промышленных задач стоит рассмотреть модели с большей мощностью, например, ТЭН 13 мм, устанавливаемые в более крупных системах. Обратите внимание на особенности применяемых материалов — использование нержавеющей стали в некоторых моделях способствует улучшенной коррозионной стойкости.

Практические кейсы и расчеты эффективности

При выборе и эксплуатации трубчатого электронагревателя важно учитывать не только технические характеристики, но и конкретные условия применения. Например, если требуется нагреться большое количество жидкости, эффективнее использовать ТЭН с большей мощностью.

Кейс 1: Нагрев питьевой воды

Для бытового бойлера с объемом 30 литров подойдет ТЭН с мощностью 0.4 кВт. При расчете времени нагрева воды с начальной температуры +20°C до +100°C, можно использовать следующую формулу:

Q = mcΔT,

где:

• Q — количество теплоты (Дж),
• m — масса воды (кг),
• c — теплоемкость воды (≈ 4184 Дж/(кг·°C)),
• ΔT — изменение температуры (°C).

Подставляя значения, получим:

Q = 30 кг * 4184 Дж/(кг·°C) * (100°C — 20°C) = 1004200 Дж.

Время нагрева можно рассчитать с использованием закона Джоуля:

t = Q / P = 1004200 Дж / 400 Вт = 2510 секунд (≈ 42 минуты).

Кейс 2: Подогрев масла в транспорте

Для подогрева моторного масла в цистерне можно использовать тот же ТЭН. Учитывая, что среда в данном случае имеет большую плотность и теплоемкость, расчет будет немного сложнее. Необходимо учитывать, что теплоемкость масел обычно меньше, чем у воды, что в свою очередь позволяет ускорить процесс нагрева. Следовательно, на практике можно ожидать нагрева масла не более чем за 30-35 минут без кипения при условии наличия адекватного теплоизоляционного покрытия для цистерны.

Экологические аспекты использования ТЭНов

На сегодняшний день вопрос экологии становится все более актуальным при эксплуатации бытовой техники. ТЭНы не выделяют углекислый газ и работают без открытого огня, что делает их безопасными для эксплуатации в закрытых помещениях. При правильной эксплуатации и соблюдении сроков службы (до 10 000 часов), они обеспечивают стабильный и эффективный нагрев воздуха и жидкостей, минимизируя негативное воздействие на окружающую среду.

Для дальнейшего изучения возможностей и актуальных применений трубчатых электронагревателей, следует обратить внимание на новые технологии и инновации в производстве нагревательных элементов, что позволит повысить эффективность их использования и снизить уровень энергозатрат.
