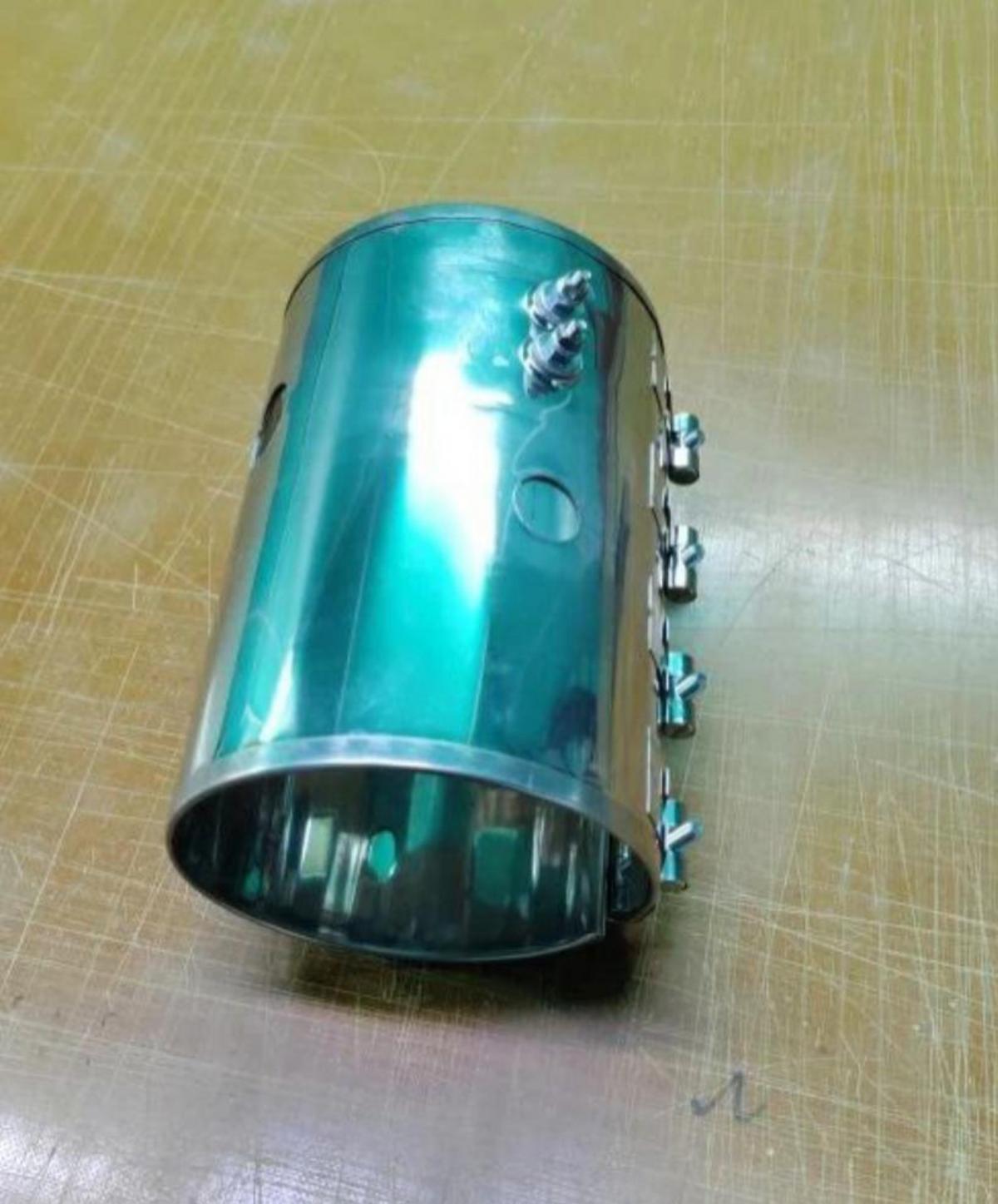

Электронагреватель ХН 12.9-20.0/2.2-220

Электронагреватель ХН 12.9-20.0/2.2-220 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы

Хомутовые нагреватели ХН представляют собой гибкие кольцевые элементы, которые обхватывают нагреваемую поверхность и фиксируются прижимным устройством. Основные компоненты:

• Корпус: Листовой металл толщиной 0,25–0,5 мм (углеродистая или нержавеющая сталь, оцинкованная сталь для коррозионностойких версий). Сгибается по заданному диаметру (минимальный внутренний диаметр 60 мм, максимальный до 380 мм).
• Нагревательный элемент: Нихромовая проволока или лента с высоким электрическим сопротивлением, расположенная витками внутри корпуса.
• Изоляция: Миканитовый (слюдопластовый) изолятор толщиной 3–5 мм или керамический (10–15 мм). Обеспечивает электрическую изоляцию и теплоотвод.
• Крепление: Болтовые зажимы или прижимные устройства для плотного контакта с поверхностью. Выводы для подключения — клеммы или шпильки.
• Форма: Полный круг (ХН), полукольцо (ПХН) или сегменты (ХНК, ПХНК) для удобства монтажа на больших диаметрах.

Принцип работы: Электрический ток проходит через нагревательный элемент, выделяя тепло за счет эффекта Джоуля-Ленца. Тепло передается через корпус к нагреваемой поверхности кондукцией. Максимальная удельная мощность до 3 Вт/см², что позволяет достигать рабочей температуры до 350 °C (для оцинкованных версий) или выше в вакуумных/инертных средах.

Расшифровка обозначения ХН 12.9-20.0/2.2-220

(по аналогии с ГОСТ и типовыми сериями):

• ХН: Хомутовый Нагреватель.
• 12.9-20.0: Диапазон ширины нагреваемой зоны, мм (стандартные значения от 30 до 300 мм).
• 2.2: Номинальная мощность, кВт.
• 220: Напряжение питания, В (стандартные варианты: 12, 24, 48, 110, 220/230, 400 В).

Технические характеристики и спецификации

На основе каталожных данных и паспортов на аналогичные ХН:

• Масса: 1–5 кг в зависимости от диаметра (для 2,2 кВт ~2–3 кг).
• КПД: 70–85% (аналогично накальным трансформаторам, но для нагревателей выше за счет прямого нагрева).
• Срок службы: 5–10 тыс. часов при соблюдении режимов.
• Изоляция: Класс 0 или 1 по ГОСТ 27570.0-87 (защита от поражения током).
• Технический паспорт: Включает параметры, правила монтажа, комплектность (нагреватель, крепеж, инструкция). Для ПкХН — полукольцевые версии.

Варианты исполнения

• Оцинкованная сталь: Для коррозионных сред, max T=250 °C.
• Нержавейка: Высокие температуры, агрессивные среды.
• С термопарой: Для точного контроля температуры.
• С блоком управления: Терморегуляторы (напр., Kit FI-T02A).

Область применения

ХН 12.9-20.0/2.2-220 идеален для промышленного нагрева:

• Пластмассообрабатывающее оборудование: Сопла экструдеров, муфты, матрицы (равномерный нагрев предотвращает деформацию пластика).
• Металлообработка: Пресс-формы, горловины машин.
• Химическая промышленность: Нагрев труб, резервуаров (спокойный воздух, жидкости).
• Пищевая промышленность: Нагрев чанов, конфорок (при T<300 °C).
• Лабораторное оборудование: Печи, сушилки.

Преимущества:

• Быстрый нагрев (минуты до рабочей T).
• Компактность и гибкость (легко подгоняются по диаметру).
• Ремонтопригодность: Замена сегментов без демонтажа.
• Экономичность: Низкая цена по сравнению с индукционными нагревателями.

Сравнение с аналогами:

• Vs. Трубчатые ТЭНы: (напр., ТЭН 2,0 кВт R30): ХН лучше для поверхностного нагрева, ТЭН — для объемного (вода/масло).
• Vs. Ленточные ЭНГЛ: ХН жестче, для фиксированных форм; ленточные — гибкие.
• Vs. Хомутовые из керамики: Миканитовые дешевле, но ниже Tmax.

Монтаж и подключение: Пошаговое руководство

Необходимые инструменты:

• Ключи, отвертки, мультиметр.
• Термопасту для улучшения контакта.
• Изолирующие материалы.

Пошаговая инструкция (по техпаспорту ХН/ПкХН):

1. Подготовка: Проверить диаметр нагреваемой поверхности (D=60–380 мм). Разогнуть ХН если нужно.
2. Установка: Надеть кольцо на поверхность, зафиксировать болтами (момент 5–10 Нм для плотного прижима).
3. Подключение: Подвести кабель 220 В к выводами (сечение 2,5 мм²). Использовать клеммники керамические (4–6 мм², до 1000 °C).
4. Безопасность: Заземлить корпус (класс 1). Установить термореле (max T=350 °C).
5. Пуск: Нагрев gradual (10–20% мощности сначала). Проверить на утечку тока.
6. Проверка: Измерить сопротивление изоляции (>1 МОм).

Типичные ошибки:

• Недостаточный прижим → неравномерный нагрев.
• Перегрев (>3 Вт/см²) → выгорание нихрома.

Условия эксплуатации и безопасность

• Температура среды: До 300 °C, окружающая от -60 до +86 °C.
• Влажность: До 99% при +39 °C.
• Среда: Невзрывоопасная, агрессивные пары по ГОСТ 12.1.005-88 (не для кислот без покрытия).
• Класс защиты: IP23–IP34, огнестойкость II.
• Меры безопасности:
  • Отключать перед монтажом.
  • Использовать термозащиту (датчики Pt100 или термопары).
  • Вентиляция для отвода тепла.

Срок службы и обслуживание: Проверять контакты раз в 1000 ч. Замена при росте сопротивления >20%.

Преимущества, недостатки и рекомендации по выбору

Плюсы:

• Универсальность (под заказ любые D, мощности).
• Надежность в промышленности (миллионы циклов).
• Низкая стоимость (дешевле керамических аналогов).

Минусы:

• Ограниченная Tmax без вакуума.
• Требует плотного контакта.

Рекомендации:

• Для экструзии: Выбрать с нихромом 80А, ширину 15–20 мм.
• Альтернативы: Если T>700 °C — керамические ХНК; для воды — ТЭНы.
• Поставщики: Производители в Ростове, Новосибирске (под заказ).

Исторический контекст и стандарты

Тип ХН разработан в СССР по ГОСТам (15150-69, 27570.0-87). Современные версии — в каталогах 2015–2025 гг., с улучшенной изоляцией. Аналоги в ЕС: Mica band heaters.

Интересные факты:

• Используются в 3D-принтерах для хотэндов (мини-версии).
• В комбинации с трансформаторами ТН (127/220 В) для точного питания.
• Экологические: Без вредных эмиссий, перерабатываемый металл.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эффективность и эксплуатационные характеристики

Электронагреватель ХН 12.9-20.0/2.2-220 характеризуется высоким коэффициентом полезного действия (КПД), который составляет от 70% до 85%. Это делает его более эффективным по сравнению с традиционными накальными элементами, обеспечивая быстрое достижение рабочей температуры и минимальные потери энергии. При этом срок службы устройства может достигать 5-10 тысяч часов, что является значительным показателем для промышленных нагревателей.

Сравнение с аналогами по КПД и сроку службы

Актуальные нормы и стандарты

Важно отметить, что электронагреватели ХН соответствуют современным стандартам и требованиям безопасности, таким как ГОСТ 15150-69 и ГОСТ 27570.0-87. Эти нормы предоставляют информацию о климатических условиях эксплуатации и требуют защиты от поражения током, что делает использование нагревателей безопасным в различных промышленных средах. При этом класс защиты составляет IP23–IP34, что обеспечивает надежную защиту от пыли и влаги.

Производственные и экологические преимущества

Использование нагревателей ХН позволяет значительно сократить экологическое воздействие благодаря:

• Отсутствию выделения вредных веществ при эксплуатации;
• Использованию перерабатываемых материалов, что повышает экологическую устойчивость;
• Экономии электроэнергии за счет высокой эффективности, что также снижает углеродный след.

Техническое обслуживание и уход

Обслуживание электронагревателей ХН 12.9-20.0/2.2-220 сводится к нескольким простым рекомендациям:

• Регулярная проверка состояния изоляции и контактов;
• Очистка от загрязнений и пыли;
• Контроль за работой терморегуляторов и защитных автоматов.

Рекомендуется проводить профилактическую проверку каждые 1000 часов работы, чтобы предотвратить возможные неисправности и обеспечить долгий срок службы оборудования.

Применение в специфических отраслях

Электронагреватели ХН находят широкое применение в различных отраслях, каждую из которых отличают свои уникальные требования к нагреву:

• Автомобильная промышленность

• Металлообработка: Применение для предварительного нагрева металлических заготовок перед штамповкой.
• Космическая отрасль: Нагрев топлива и жидкости в критических условиях.
• Медицинское оборудование: Нагрев реагентов и образцов в лабораториях.
