Электронагреватель трубчатый ТЭН 18 кВт для водонагревателя Pahlen 18кВт, 380В из нержавеющей стали (сплав Incoloy), латунное основание с наружней резьбой

Электронагреватель трубчатый ТЭН 18 кВт для водонагревателя Pahlen 18кВт, 380В из нержавеющей стали (сплав Incoloy), латунное основание с наружней резьбой Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Общие технические характеристики

• Мощность: 18 кВт
• Напряжение: 380 В, трехфазное питание по схеме «звезда» (Y)
• Материал нагревательного элемента (ТЭН): сплав Incoloy 825, известный своей высокой коррозионной стойкостью, что делает его идеальным для эксплуатации в агрессивной среде, такой как бассейны с повышенным содержанием хлора.
• Корпус и основание: изготовлены из нержавеющей стали (AISI 316 или аналогичный материал), основание — латунь с наружной резьбой диаметром 2″ (G2, 5 или близко по размеру), что способствует надежному соединению в трубной системе.

Конструкция и устройство

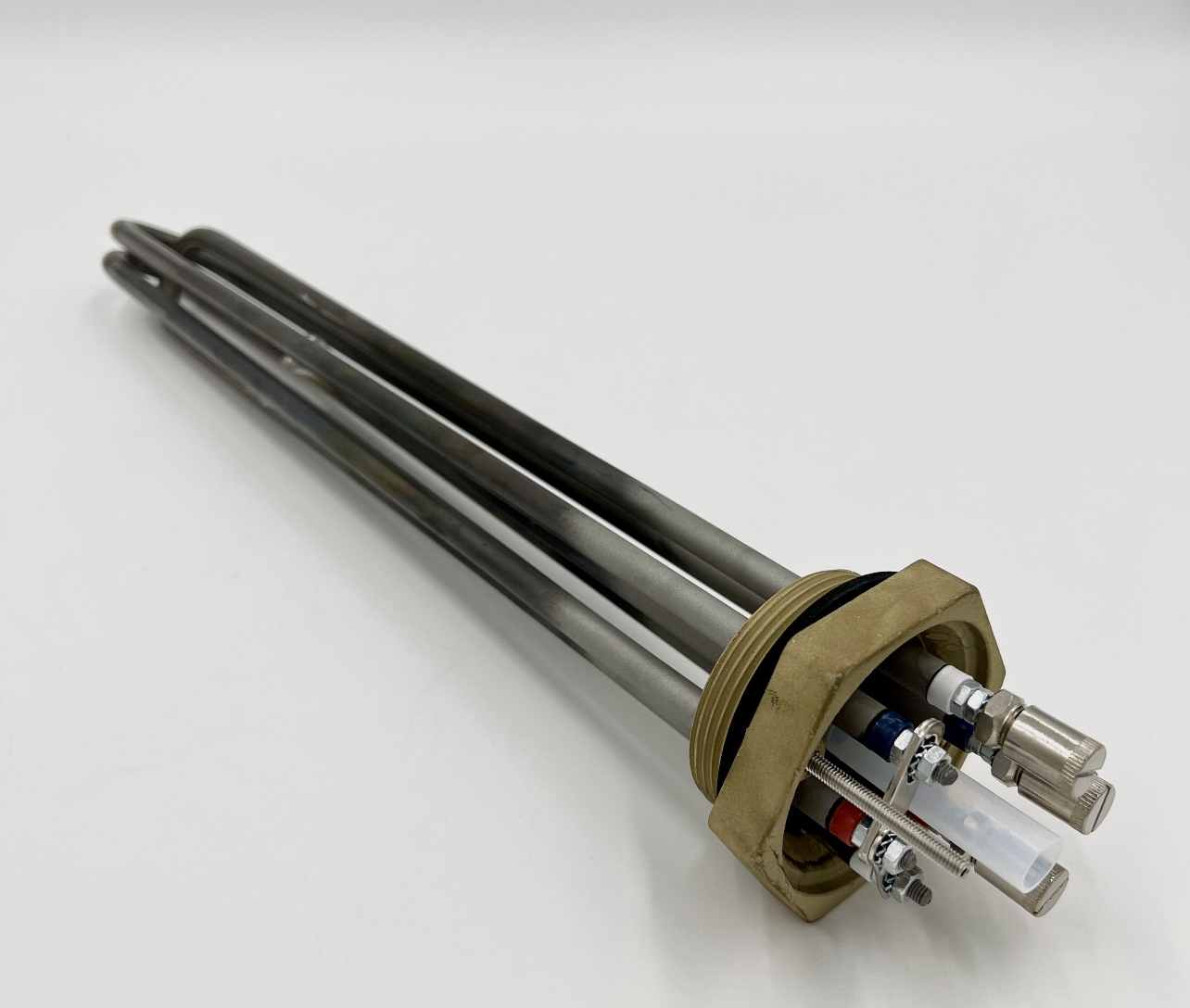

Трубчатый электронагреватель (ТЭН) состоит из цилиндрической трубки диаметром около 13 мм, внутри которой находится электронагревательный проводник с керамической изоляцией. Между проводником и стенками трубки расположен теплоноситель, который обеспечивает эффективную передачу тепла.

Монтаж: установка ТЭНа осуществляется через резьбовое латунное основание, что обеспечивает герметичное соединение с водопроводной системой водонагревателя.

Рабочие размеры: длина ТЭНа, например, у модели Pahlen, составляет около 355 мм, с общими размерами корпуса, варьирующими от 415 до 565 мм в зависимости от комплектации.

Область применения

Электронагреватели Pahlen мощностью 18 кВт созданы для нагрева воды в различных системах — от бытовых до коммерческих водонагревателей. Они идеально подходят для:

• Нагрева воды в бассейнах и SPA;
• Систем фильтрации и отопления;
• Интенсивной эксплуатации с агрессивными характеристиками воды.

Рекомендуется использование ТЭНа для объемов воды до 50-54 кубических метров, что делает его отличным выбором для средних бассейнов.

Особенности эксплуатации и безопасности

• ТЭН должен функционировать только при полном погружении в воду и с постоянным потоком (минимальный поток — около 90 л/мин), что снижает риск перегрева.
• Электронагреватель оснащен встроенным датчиком потока, который предотвращает его работу при отсутствии потока воды. Также присутствуют термостат и реле перегрева для защиты от аварийных температур.
• Рекомендуется совместное использование с электрощитком, который обеспечивает управление и защиту электросети.
• Рабочее давление в системе не должно превышать 2,5 бар.

Материалы и коррозионная стойкость

Модификации и комплектующие

В ассортименте доступны ТЭНы мощностью от 3 до 18 кВт, выполненные для подключения с резьбой 2″ и длиной монтажной части от 255 до 355 мм. Комплектация электронагревателя включает:

• Температурный датчик;
• Реле защиты;
• Датчик потока жидкости;

Обеспеченные данные элементы позволяют управлять температурой и автоматически защищать систему от неисправностей. Pahlen, шведский бренд, славится качеством и надежностью своего оборудования для бассейнов и отопительных систем.

Типичные параметры и размеры (пример электронной модели Pahlen 18 кВт)

Рекомендации по установке и эксплуатации

1. Установку должен выполнять квалифицированный электрик, соблюдая все меры безопасности.
2. Перед пуском обязательно проверьте герметичность соединений.
3. Обеспечьте постоянный водяной поток через электронагреватель для предотвращения перегрева.
4. Рекомендуется регулярно проводить осмотр и очищение от накипи и загрязнений.
5. Предусмотрите защиту электронагревателя с помощью автоматических выключателей и дифференциальной защиты.

Следующие разделы статьи будут посвящены более детальному изучению функциональных возможностей нагревателей, а также практическим аспектам их использования в различных условиях.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Преимущества использования ТЭНа Pahlen 18 кВт

Электронагреватель Pahlen 18 кВт обладает рядом неоспоримых преимуществ, которые делают его оптимальным решением для нагрева воды в различных системах. К числу этих преимуществ относятся:

• Высокая эффективность обогрева: Благодаря высокой мощности в 18 кВт, ТЭН обеспечивает быстрое и равномерное нагревание воды, что особенно важно в условиях интенсивного использования, таких как в бассейнах или SPА-комплексах.
• Устойчивость к коррозии: Сплав Incoloy 825 и конструкция из нержавеющей стали AISI 316 обеспечивают долговечность и надежность даже в агрессивных средах, что значительно снижает затраты на обслуживание и замену.
• Надежные системы защиты: Встроенные датчики потока и реле перегрева предназначены для предотвращения аварийных ситуаций, что способствует безопасной эксплуатации устройства.

Технические аспекты и возможности регулировки

Пользователи ТЭНа Pahlen 18 кВт могут воспользоваться встроенными системами управления для оптимизации работы устройства:

• Температурный контроль: Устройство можно интегрировать в существующие системы управления, что обеспечивает автоматическое поддержание заданной температуры.
• Регулировка мощности: Возможность выбора режима работы ТЭНа в зависимости от потребностей использующего его оборудования. Это особенно важно для систем с переменной нагрузкой.

Альтернативные варианты и дополнения

Кроме моделей мощностью 18 кВт, Pahlen предлагает ряд других ТЭНов, что позволяет пользователям находить оптимальные решения в зависимости от своих требований. О Других мощностях обозначены в продаже:

• ТЭНы мощностью от 3 до 12 кВт, предназначенные для небольших бассейнов и систем отопления.
• Специальные комплекты, включающие дополнительные элементы для более эффективного контроля температуры и защиты оборудования.

Ограничения и рекомендованное обслуживание

Несмотря на множественные преимущества, важно помнить о некоторых ограничениях и правилах обслуживания, которые помогут продлить срок службы ТЭНа:

• Работа в средах с агрессивными химическими веществами: Следует внимательно следить за составом воды, чтобы избежать химической коррозии.
• Регулярные проверки: Рекомендуется проводить осмотры и очистку системы не реже одного раза в сезон, особенно при использовании в условиях, характеризующихся высоким содержанием хлора.

Сравнение и выбор ТЭНа для конкретных условий

При выборе между различными ТЭНами важно учитывать следующие факторы:

Понимание ваших нужд и условий эксплуатации поможет выбрать наиболее подходящую модель, что обеспечит долговременную и эффективную работу системы.
