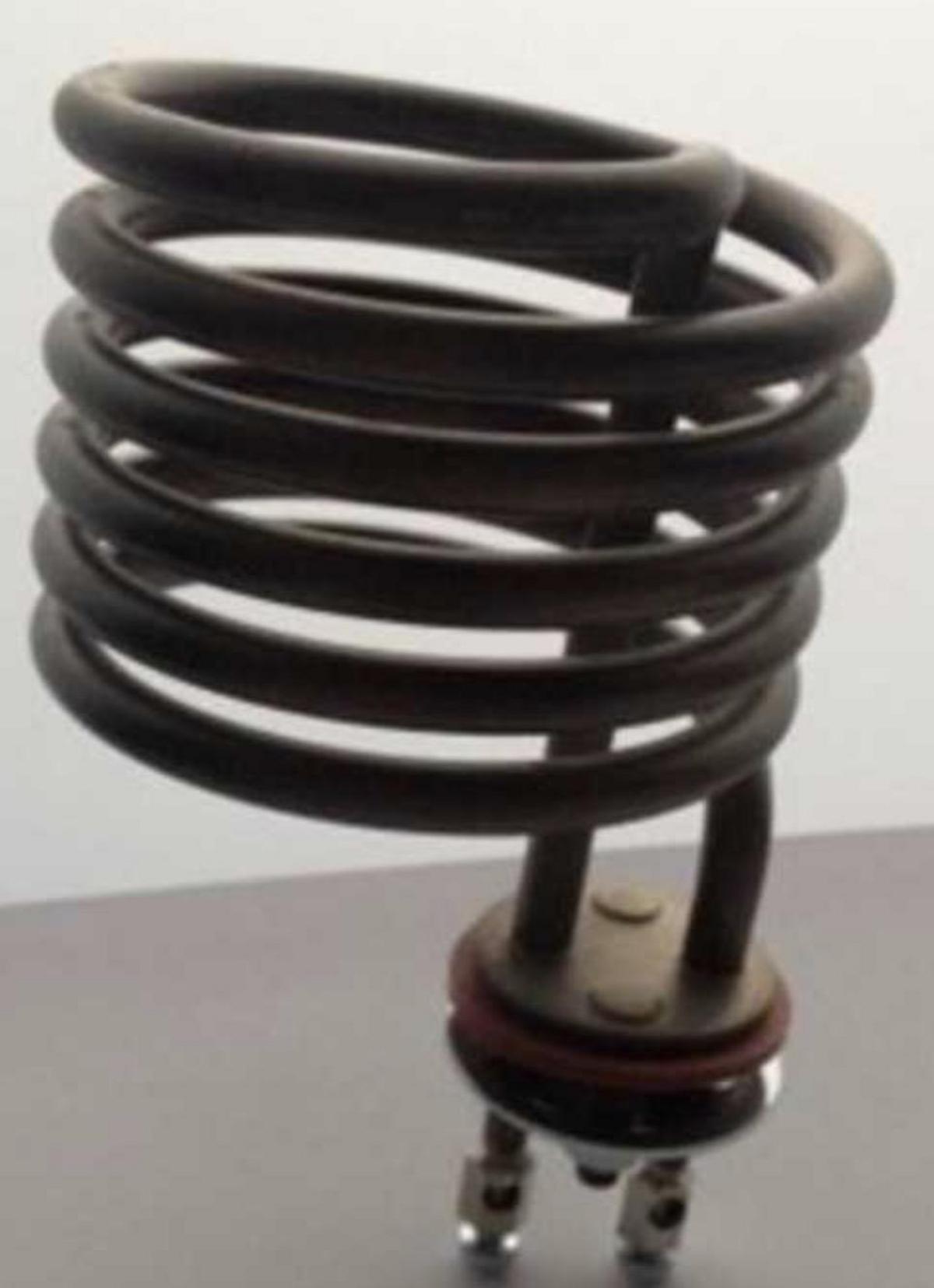

Электронагреватель трубчатый ТЭН общепромышленный 12.247 3 КВТ 0,23 КВ для GFL-2004, 2012
Электронагреватель трубчатый ТЭН общепромышленный 12.247 3 КВТ 0,23 КВ для GFL-2004, 2012
Конструкция и принцип работы ТЭНа 12.247
Электронагреватель трубчатый ТЭН 12.247 состоит из тонкостенной металлической оболочки (трубы диаметром обычно 8–13 мм), внутри которой находится спираль из нихромовой проволоки высокого удельного сопротивления. Это свободное пространство заполняется периклазом (оксидом магния), который служит диэлектрическим наполнителем с высокой теплопроводностью. Торцы ТЭНа герметизируются влагозащитным термостойким лаком для предотвращения воздействия внешней среды.
Принцип действия устройства основан на законе Джоуля-Ленца, согласно которому электрический ток, проходя через спираль, выделяет тепло. Это тепло передается на оболочку и нагреваемую среду (воду) через периклаз. Для ТЭНа 12.247 в дистилляторе GFL этот процесс обеспечивает быстрый нагрев воды, с удельным тепловым напряжением (УТН) не выше 8–12 Вт/см², что критично для предотвращения образования накипи и продления срока службы устройства.
Ключевые элементы конструкции
- Оболочка: Нержавеющая сталь (марка 12Х18Н10Т по ГОСТ 5632-72), устойчивая к температурам свыше 450°C.
- Спираль: Проволока высокого сопротивления (нихром), соединенная с контактными стержнями с резьбой или флажками для подключения.
- Наполнитель: Периклаз, который обеспечивает изоляцию и эффективный теплоотвод.
- Контакты: Штырь-гнездо, М3, флажки с требованием к сопротивлению изоляции в холодном состоянии ≥50 МОм, а в горячем — ≥0,5 МОм.
Развернутая длина для аналогичных ТЭНов варьируется от 31,5 см (при диаметре 8 мм) до 100–140 см для более крупных моделей. Для GFL-2012 ТЭН 12.247 интегрируется в испаритель, работая в режиме кипения, что значительно увеличивает его эффективность.
Технические характеристики и параметры
ТЭН 12.247 соответствует требованиям ГОСТ 13268-88 и ГОСТ 19108-81 для общепромышленных трубчатых электронагревателей. Основные параметры представлены в таблице ниже:
| Параметр | Значение для ТЭНа 12.247 / Аналоги | Источник |
|---|---|---|
| Мощность | 3 кВт (основная); 0,23 кВт (возможный вспомогательный вариант); суммарно до 9 кВт в GFL | [1][3] |
| Напряжение | 230 В (стандартная сеть); диапазон ГОСТ: 12–380 В | [1][6] |
| Диаметр оболочки | 8–13 мм (типово 10/13 мм) | [2][3][7] |
| Развернутая длина (L) | 31,5–100 см+ (для 3 кВт ~42–100 см при УТН 8–12 Вт/см²) | [2][3][5] |
| Материал оболочки | Нержавеющая сталь (коррозионностойкая) | [1][7] |
| Температура оболочки | До 450–600°C (максимальная для стали) | [2][5][6] |
| Сопротивление изоляции (холод) | ≥50 МОм | [6] |
| Испытательное напряжение | 1000 В (для 220 В) / 500 В (низкое) | [6] |
| Масса | 0,45–0,84 кг (аналоги) | [5] |
| УТН (для воды) | 8–12 Вт/см² (критично для накипи) | [3] |
В таблице ниже представлены максимальные мощности по ГОСТ для диаметров 10/13 мм с развернутой длиной:
| Длина (см) | 42 | 45 | 60 | 80 | 100 | 120 | 140 | 170 | 200 | 220 | 240 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø13 мм | 42 | 45 | 60 | 80 | 100 | 120 | 140 | 170 | 200 | 220 | 240 | 280 кВт (воздух/газы) |
| Ø10 мм | 45 | — | 60 | 80 | 100 | 120 | 135 | — | — | — | — | — |
Следует отметить, что для водяной среды мощность ниже из-за конвекции.
Условия эксплуатации и монтаж
Для GFL-2004/2012 ТЭН работает в режиме кипения, нагревая воду до высоких температур с производительностью 12 л/ч при условии, что система постоянно охлаждается. Условия эксплуатации включают температуру окружающей среды от 1 до 35°C, влажность до 80% при 25°C и высоту до 1000 м, что делает его идеальным для использования в неэксплозивных условиях.
Меры безопасности
- Степень защиты IP00.
- Механическое исполнение М1/М29 по ГОСТ 17516.1-90.
- Не превышать УТН для избежания перегрева и образования накипи.
- Регулярная очистка от накипи для поддержания энергоэффективности.
Монтаж
Установка ТЭНа осуществляется через резьбовые соединения, фланцы или штуцеры. В случае использования в испарителе GFL потребуется специальное оборудование для подключения. Необходимые инструменты включают омметр для проверки сопротивления и мост для измерения мощности. Также следует учитывать коэффициент приведения мощности по документации.
Применение в дистилляторах GFL и общепромышленное использование
ТЭН 12.247 является основным компонентом для нагрева в водяных дистилляторах GFL-2004 и GFL-2012, обладая высокой устойчивостью к коррозии от дистиллированной воды. Суммарная мощность 9 кВт включает ТЭН на 3 кВт плюс необходимые элементы охлаждения.
Также ТЭНы 12.247 находят применение в различных областях, включая:
- Нагрев воды, масел и воздуха (конвекция, излучение).
- Оребренные ТЭНы для газы, что увеличивает теплоотдачу.
- Бытовые приборы, такие как стиральные машины и бойлеры.
- Применение в промышленности для дистилляции, сушки и плавки.
Преимущества
- Надежность при вибрациях и ударах.
- Компактные размеры (например, диаметр 8 мм для узких пространств).
- Широкий диапазон мощностей от 100 Вт до 10 кВт с длиной до 6 метров.
Следующий раздел статьи будет посвящен сравнительному анализу ТЭНа 12.247 с аналогичными устройствами и критериям выбора.
Сравнение с аналогами и критерии выбора
При выборе электронагревателя трубчатого типа, такого как ТЭН 12.247, важно учитывать различные характеристики и их влияние на производительность и долговечность устройства. Ниже представлена таблица, сравнивающая ТЭН 12.247 с другими типами общемпромышленных и бытовых ТЭНов.
| Характеристика | ТЭН 12.247 (GFL) | Общепромышленный ТЭН (ГОСТ) | Бытовой ТЭН |
|---|---|---|---|
| Мощность | 3 кВт | 0,5–5 кВт | 1–2 кВт |
| Среда | Вода (дистиллятор) | Воздух/газы/жидкости | Вода/воздух |
| Материал | Нержавеющая сталь | Сталь/медь/титан | Нержавеющая сталь |
| УТН | 8–12 Вт/см² | До 60 Вт/см² (газы) | 5–10 Вт/см² |
| Срок службы | Высокий (при правильном обслуживании) | 5–10 лет | 3–5 лет |
Основные критерии выбора ТЭНа должны учитывать специфику применения, а также ожидаемую нагрузку. Например, для дистилляторов предпочтительнее использовать ТЭНы с коррозионностойкими материалами и низким УТН, чтобы минимизировать риск образования накипи и увеличения временных затрат на обслуживание.
Современные тенденции и обслуживание
В современных системах дистилляции наблюдается явный тренд к повышению энергоэффективности и внедрению автоматизации. Постоянный мониторинг температуры позволяет значительно улучшить производительность устройства и продлить его срок службы. Среди нововведений выделяются:
- Системы авторегулировки мощности, позволяющие устанавливать оптимальные условия работы.
- Прогнозирование образования накипи, что позволяет своевременно проводить профилактические работы.
- Дистанционный контроль, который упрощает управление процессом и повышает безопасность эксплуатации.
Процесс обслуживания
Для поддержания эффективной работы ТЭНа 12.247 требуется регулярное обслуживание, которое включает в себя следующие этапы:
- Проверка изоляции: Используйте омметр для тестирования сопротивления изоляции. Это важно для обеспечения безопасности и надежности устройства.
- Очистка от накипи: Регулярная чистка ТЭНа от накипи необходима для поддержания его производительности. Рекомендуется использовать кислотные растворы или ультразвуковую очистку.
- Замена устройства: При обнаружении сопротивления ниже 0,5 МОм, ТЭН необходимо заменить для предотвращения электрических опасностей.
- Испытания: Периодические испытания по стандартам ГОСТ помогут удостовериться в исправности и безопасности ТЭНа.
Инновации в применении материалов
Инновации также затрагивают материалы ТЭНов. Использование изделий из титана и других устойчивых к агрессивным средам материалов позволяет расширить область применения приборов, например, в химической промышленности или при нагреве коррозионных жидкостей.
Таким образом, ТЭН 12.247 — это надежное, высокоэффективное и универсальное решение для различных областей, начиная от простой дистилляции до более сложных промышленных процессов. Во второй части статьи мы подробнее рассмотрим, как выбирать прямо подходящие ТЭНы для специфических нужд и какие факторы следует учитывать при их эксплуатации.
