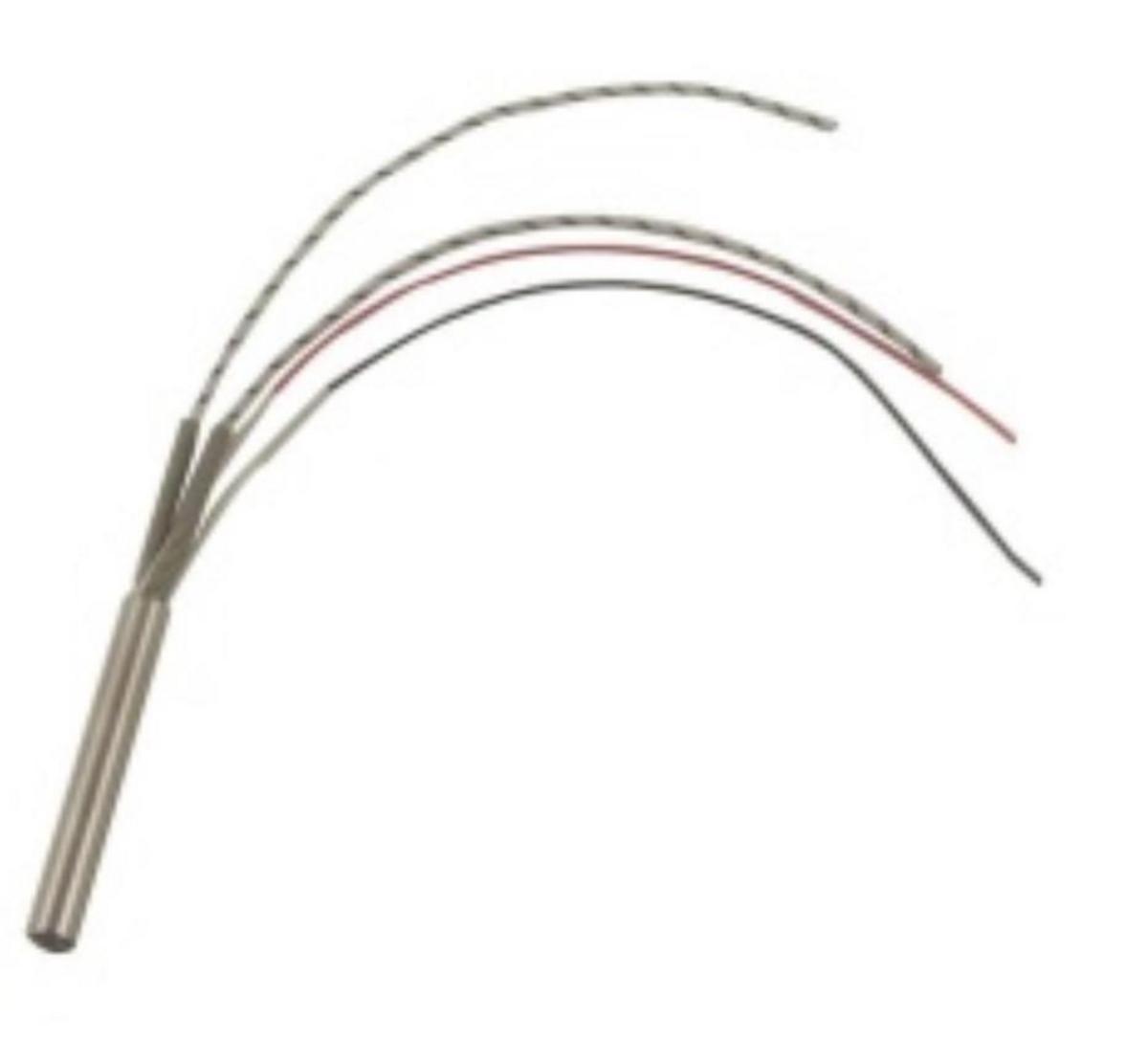

Электронагреватель патронный ЭНП 20*250;0.75*220

Электронагреватель патронный ЭНП 20250;0.75220 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Технические характеристики и маркировка

Обозначение ЭНП 20250;0.75220 расшифровывается следующим образом:

Данная модель принадлежит к стандартному диапазону патронных ТЭНов, где диаметры варьируются от 3 до 50 мм, длины от 50 до 1300 мм, а мощности от 5 до 5000 Вт.

Конструктивное исполнение и материалы

Патронный электронагреватель имеет характерную цилиндрическую форму, что упрощает его установку в специально приготовленные отверстия[1][3]. Корпус выполнен из нержавеющей стали, что обеспечивает:

• Высокую теплопроводность
• Стойкость к окислению
• Устойчивость к химической коррозии
• Долговечность в агрессивных средах

Внутренняя конструкция состоит из следующих элементов:

• Керамическая втулка (сердечник), служащая изолятором
• Нагревательный элемент из реостатной проволоки (спираль из провода высокого сопротивления)
• Порошок двуокиси магния, заполняющий внутреннее пространство и обладающий высокой теплопроводностью
• Защитные выводы контактных проводов, которые могут быть дополнительно защищены металлической оплеткой, пружиной или выведены под углом 90°

Принцип действия и применение

Патронные ТЭНы работают по принципу прямого контактного нагрева[3][5]. Нагреватель устанавливается в предварительно просверленное отверстие в нагреваемой детали, где тепло передается напрямую через стенки корпуса. Электрический ток проходит через реостатную проволоку, что приводит к её нагреву из-за электрического сопротивления.

Области применения включают:

• Нагрев пресс-форм для пластмассы и металла
• Обогрев узлов и деталей стальных станков
• Локальный нагрев крупногабаритного оборудования
• Промышленные технологические процессы, требующие точного температурного контроля

Критические характеристики эксплуатации

Максимальная рабочая температура патронных ТЭНов составляет до 500°С[9][11], что позволяет использовать их в высокотемпературных технологиях.

Удельная мощность (плотность мощности) для данной модели достигает стандартных значений — до 50 Вт/см²[9][13]. Это обеспечивает оптимальный баланс между интенсивностью нагрева и надежностью элемента.

Для данной модели с диаметром 20 мм удельная мощность составляет примерно 7-12 Вт/см² в зависимости от конкретной конфигурации[7], что относит её к элементам средней интенсивности нагрева.

Требования к монтажу и установке

При установке патронного нагревателя ЭНП 20250;0.75220 необходимо учитывать следующие важные условия[1][3][5]:

• Точное совпадение размеров: электронагреватель должен абсолютно соответствовать диаметру просверленного отверстия (20 мм в данном случае)
• Герметичность соединения: плотный контакт между корпусом ТЭНа и стенками отверстия обеспечивает эффективный теплообмен
• Глубина установки: длина нагревателя (250 мм) должна соответствовать глубине подготовленного отверстия
• Электрическое подключение: тип подключения «1» предполагает использование специальных термостойких проводов для коммутации в электросеть 220 В

Преимущества конструкции

Патронные электронагреватели серии ЭНП обладают рядом значительных преимуществ[9]:

• Экономичность — эффективное использование электроэнергии благодаря прямому контактному нагреву
• Соответствие заданных температур — точный температурный контроль в производственных процессах
• Долговечность — коррозионностойкие материалы и надежная конструкция обеспечивают длительный срок службы
• Конструктивное разнообразие — несколько вариантов исполнения и типов подключений на выбор
• Компактность — цилиндрическая форма позволяет легко интегрировать в существующее оборудование

Сравнение с другими размерами в серии

Модель ЭНП 20250;0.75220 занимает среднее место в линейке патронных нагревателей. Для сравнения[1][6][7]:

Стандартизация и качество

Патронные ТЭНы производятся в соответствии с международным стандартом PN-EN 60519-1: 2005 и отечественными нормами ГОСТ, обеспечивая надежность и совместимость в промышленном использовании[11]. Каждый элемент проходит строгий контроль качества перед поставкой.

Напряжение питания 220 В делает эту модель совместимой со стандартной однофазной сетевой инфраструктурой, что упрощает её интеграцию в существующие производственные системы без необходимости использования трёхфазного подключения.

Теперь рассмотрим более детально процесс эксплуатации и ухода за патронным электронагревателем ЭНП 20250;0.75220.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эксплуатация и уход за патронным электронагревателем ЭНП 20*250;0.75*220

Правильная эксплуатация патронного электронагревателя ЭНП 20250;0.75220 не только продлевает его срок службы, но и обеспечивает высокую эффективность работы в условиях промышленного производства. Важно придерживаться рекомендаций и инструкций по обслуживанию, чтобы избежать неисправностей и повреждений.

Подключение и первичная настройка

Перед первым запуском ТЭНа необходимо выполнить следующие шаги:

• Проверка подключения: Убедитесь, что все соединения выполнены согласно предписаниям. Используйте термостойкие провода, подходящие для работы при постоянном напряжении 220 В.
• Настройка управления: Проверьте работоспособность системы управления температурой. Следует убедиться, что термоконтроль функционирует корректно.
• Тестирование на малой мощности: Перед полной нагрузкой рекомендуется протестировать нагреватель на минимальной мощности, чтобы удостовериться в его исправности.

Условия эксплуатации

Патронный электронагреватель должен использоваться в соответствии с установленными параметрами:

• Окружающая среда: Необходимо избегать воздействия влаги, пыли и агрессивных химических веществ на нагреватель. Эти факторы могут привести к коррозии корпуса и нарушению его работоспособности.
• Температурные пределы: Следует регулярно контролировать температуру нагрева, не допуская превышения максимальных значений, так как это может привести к повреждению устройства.

Регулярное обслуживание

Для поддержания работоспособности и эффективности работы нагревателя требуется проведение регулярного обслуживания:

• Очистка: Важно очищать корпус нагревателя от грязи и загрязнений, которые могут снижать теплопередачу и ухудшать теплоотдачу.
• Проверка соединений: Периодически проверяйте крепления и электрические соединения на наличие коррозии или ослабления.
• Замена изоляции: Если наблюдаются повреждения изоляции проводов, их следует немедленно заменить, чтобы избежать короткого замыкания.

Устранение неполадок

При эксплуатации патронного электронагревателя могут возникать различные проблемы. Важно знать основные методы диагностики и устранения неполадок:

• Неактивный нагреватель: Если нагреватель не включается, проверяйте наличие напряжения в сети и целостность электрических соединений. Также стоит проверить работу систем управления.
• Невместимый нагрев: Если температура нагрева ниже заданной, возможно, требуется калибровка системы контроля или замена термодатчика.
• Перегрев: При превышении рабочих температур следует отключить устройство и проверить наличие прокладок на соединениях, а также убедиться в правильной установке в отверстии.

Дополнительные рекомендации

Чтобы обеспечить долговечность и надежность работы патронного электронагревателя, рекомендуется:

1. Использование термоизоляции: При установке ТЭНа в детали, которые подвержены теплозащитным требованиям, рекомендуется использовать изоляционные материалы для уменьшения тепловых потерь.
2. Обучение персонала: Работники, работающие с электронагревателями, должны быть ознакомлены с правилами безопасной эксплуатации и обслуживания оборудования.
3. Мониторинг производительности: Применение систем мониторинга для отслеживания характеристик работы нагревателя позволит своевременно выявлять отклонения и устранять их.

Рассмотренные советы и методы помощи в обслуживании ТЭНа обеспечат его надежную и продолжительную эксплуатацию, способствуя эффективному нагреву в различных производственных сценариях. Далее рассмотрим особенности выбора и замены патронных электронагревателей, а также рекомендации по их интеграции в современные системы.
