Электронагреватель во фторопластовой оболочке ТэнЭМО.114.00.01 2,7 кВт

Электронагреватель во фторопластовой оболочке ТэнЭМО.114.00.01 2,7 кВт: Инновационное решение для агрессивных сред

При выборе нагревательных элементов для промышленных процессов, особенно в химически агрессивных средах, традиционные решения часто демонстрируют ограниченную долговечность и надежность. Электронагреватель ТэнЭМО.114.00.01 мощностью 2,7 кВт представляет собой специализированное устройство с оболочкой из фторопласта (PTFE), разработанное для эксплуатации в условиях, где металлы подвержены интенсивной коррозии и деградации. Этот тип трубчатого электронагревателя (ТЭНа) является стратегическим выбором для предприятий, стремящихся минимизировать операционные риски, увеличить срок службы оборудования и обеспечить чистоту продукта в критически важных технологических процессах.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Электрический нагревательный элемент, состоящий из металлической трубки, внутри которой расположена токопроводящая нагревательная спираль (обычно из нихрома или фехрали), изолированная от оболочки теплопроводящим электрическим изолятором (например, оксидом магния). Основное назначение — эффективная передача теплового потока нагреваемой среде.
• Фторопласт (PTFE — Политетрафторэтилен): Высокомолекулярный полимер, отличающийся исключительной химической инертностью, устойчивостью к высоким температурам (до 200-250°С в зависимости от модификации) и диэлектрическими свойствами. Именно эти качества делают его идеальным материалом для защитных оболочек ТЭНов, работающих с агрессивными кислотами, щелочами и органическими растворителями.
• Агрессивные среды: Химические растворы (кислоты, щелочи, соли), газы или пары, способные вызывать коррозию, эрозию или другие виды деструкции стандартных конструкционных материалов. Примеры включают концентрированную серную, соляную, азотную кислоты, едкие щелочи, галогены и многие органические растворители.
• Дистиллятор: Аппарат для получения дистиллированной воды или других очищенных жидкостей путем испарения с последующей конденсацией пара. В дистилляторах ТЭНы используются для нагрева исходной жидкости.
• IP67: Международный стандарт степени защиты оболочки оборудования от проникновения твердых частиц (пыли) и воды. Класс IP67 означает полную защиту от пыли и способность выдерживать кратковременное погружение в воду на глубину до 1 метра.

Конструктивные особенности и инженерные принципы

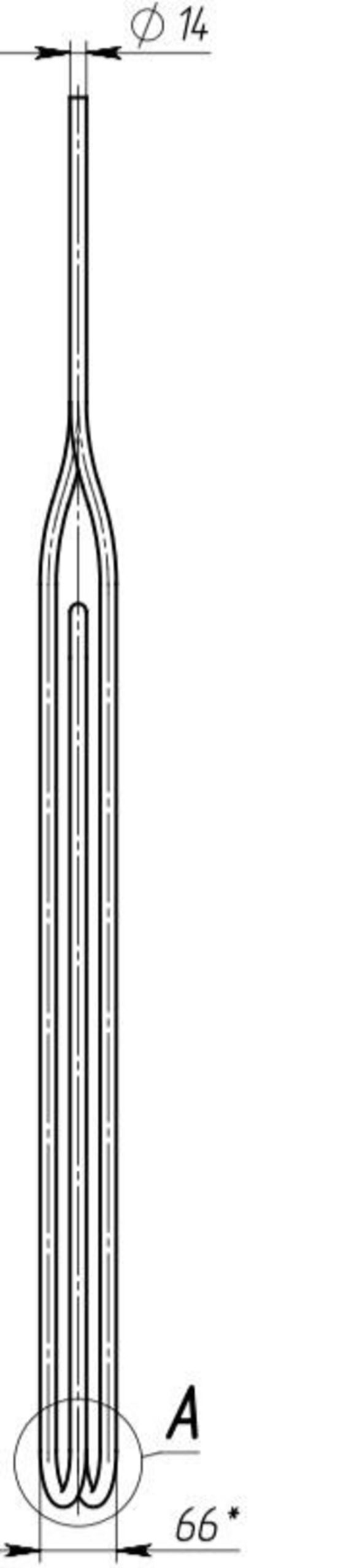

Модель ТэнЭМО.114.00.01, обладающая мощностью 2,7 кВт, является примером инженерного решения для сложных задач. Внутри фторопластовой оболочки размещен стандартный нагревательный элемент, обеспечивающий генерацию тепла. Основная инновация заключается именно во внешней защите. Фторопласт, в отличие от металлов, не подвержен электрохимической коррозии, что критически важно в контакте с ионными растворами. Его низкий коэффициент трения также предотвращает адгезию некоторых загрязнений, упрощая обслуживание.

Принципиальное отличие от обычных ТЭНов, выполненных из меди, углеродистой или нержавеющей стали, заключается в механизме передачи тепла и реакционной способности поверхности. Металлические ТЭНы зависят от теплопроводности металла, которая значительно выше, чем у фторопласта. Однако фторопласт обеспечивает полную инертность, предотвращая загрязнение нагреваемой среды продуктами коррозии и ионами металлов, что критично для фармацевтической, пищевой и высокотехнологичной химической промышленности. Несмотря на относительно более низкую теплопроводность фторопласта, конструкция ТЭНа оптимизирована для равномерного распределения тепла и эффективной работы в заданном температурном диапазоне до 200-250°C.

Технические параметры и стандарты

Фторопластовые электронагреватели, включая ТэнЭМО.114.00.01, имеют специфические рабочие параметры, которые необходимо учитывать при проектировании систем:

Сравнительный анализ и позиционирование

Выбор фторопластового ТЭНа, такого как ТэнЭМО.114.00.01, всегда обусловлен специфическими требованиями, которые не могут быть удовлетворены стандартными металлическими нагревателями. Ключевым фактором является среда эксплуатации.

Существуют два основных типа ТЭНов по способу контакта с нагреваемой средой:

• Открытые ТЭНы: Непосредственно контактируют с жидкостью или газом. Фторопластовые ТЭНы по своей природе относятся к этому типу, поскольку их оболочка специально разработана для прямого погружения в агрессивные растворы.
• Закрытые (сухие) ТЭНы: Нагревательный элемент помещен в герметичную колбу (например, из нержавеющей стали или керамики), которая, в свою очередь, передает тепло среде. Такие решения используются для защиты ТЭНа от накипи или мягко агрессивных сред, но их эффективность и химическая стойкость ниже, чем у фторопластовых аналогов в условиях сильной агрессии.

Сравнительная таблица материалов оболочек ТЭНов (функциональные и экономические критерии)

Из таблицы видно, что выбор фторопласта, несмотря на высокую первоначальную стоимость и более низкую теплопроводность, оправдан в тех случаях, когда требуется исключительная химическая стойкость, гигиеничность и минимизация рисков загрязнения продукта. Это особенно актуально для процессов, где стоимость простоя или потери партии продукции значительно превышает стоимость самого нагревателя.

Применение в промышленности и лабораториях

Спектр применения электронагревателей с фторопластовой оболочкой охватывает нишевые, но критически важные отрасли. ТэнЭМО.114.00.01 мощностью 2,7 кВт идеально подходит для следующих задач:

• Химическое производство: Нагрев концентрированных растворов кислот (серная, соляная, плавиковая), щелочей (едкий натр, калий), солей и смесей органических реагентов, где любой другой материал быстро разрушается.
• Фармацевтическая промышленность: Производство активных фармацевтических ингредиентов (АФИ), стерилизация, нагрев реагентов в условиях, требующих высокой чистоты и отсутствия металлических ионов. Фторопласт обеспечивает соответствие строгим требованиям GMP (Good Manufacturing Practice — Надлежащая производственная практика).
• Лабораторные исследования: Использование в дистилляторах для получения особо чистой воды, в реакторах для синтеза новых веществ, в аналитических системах, где требуется точный и контролируемый нагрев без взаимодействия с пробой. Например, для дистиллятора ДЭ-4 мощностью 1,5 кВт уже применяются схожие решения ЭМО.
• Гальваническое производство: Нагрев электролитов, растворов для травления и обезжиривания, содержащих высокоагрессивные компоненты, которые быстро корродируют стандартные металлические ТЭНы.
• Пищевая промышленность: В специфических процессах, где требуется нагрев агрессивных моющих или дезинфицирующих растворов, а также в некоторых технологиях обработки пищевых продуктов, где важно отсутствие взаимодействия с металлом (например, при получении высокочистых экстрактов).

Важно отметить, что, в отличие от общих водяных ТЭНов, которые могут работать при поверхностной температуре до 800°С, фторопластовые модели имеют жесткое ограничение по температуре оболочки — не более 200-250°С. Это обусловлено термической стабильностью самого фторопласта и требует тщательного контроля температурного режима системы.

Выбор, инсталляция и экономический эффект

Выбор ТЭНа ТэнЭМО.114.00.01 должен базироваться на комплексном анализе технологического процесса и экономических показателей.

Критерии выбора

• Совместимость со средой: Подтверждение химической инертности фторопласта к конкретному рабочему раствору. В редких случаях (например, расплавленные щелочные металлы) PTFE может быть неприменим.
• Температурный режим: Убедиться, что максимальная рабочая температура среды не превышает 250°С. Для более высоких температур требуются другие решения (например, керамические или кварцевые нагреватели).
• Необходимая мощность и объем: Мощность 2,7 кВт является оптимальной для нагрева средних объемов (до нескольких сотен литров) с разумной скоростью. Расчет необходимой мощности производится исходя из объема жидкости, ее теплоемкости, начальной и конечной температур, а также допустимого времени нагрева.
• Геометрия и форм-фактор: Размеры ТЭНа должны соответствовать конструкции реактора, дистиллятора или ванны, обеспечивая равномерный нагрев и удобство монтажа/демонтажа.
• Электрические параметры: Соответствие номинального напряжения (220В или 380В) и типа подключения (однофазное/трехфазное) имеющейся электросети.
• Сертификация и соответствие стандартам: Для промышленных и лабораторных применений критически важно наличие сертификатов качества, соответствия ГОСТам и нормам электробезопасности.

Принципы инсталляции и подключения

Правильная установка и подключение фторопластового ТЭНа являются залогом его долговечной и безопасной работы.

1. Проверка совместимости напряжения: Строгое соответствие номинального напряжения ТЭНа напряжению питающей сети (110В, 220В, 380В).
2. Выбор кабеля: Использование силового кабеля с адекватным сечением, рассчитанным на мощность 2,7 кВт, для предотвращения перегрева и потерь.
3. Надежное заземление: Обязательное подключение заземления для обеспечения электробезопасности персонала и оборудования.
4. Терморегулирование: Интеграция терморегулятора с датчиком температуры для поддержания заданного режима и защиты от перегрева, что особенно важно для фторопласта.
5. Герметизация: Обеспечение герметичности всех электрических соединений и мест ввода ТЭНа в емкость для защиты от влаги и агрессивных паров.
6. Механическая защита: Избегание механических повреждений фторопластовой оболочки острыми предметами или ударами во время монтажа и эксплуатации.

Расчет экономического эффекта и ROI

Инвестиции в фторопластовые ТЭНы окупаются за счет снижения TCO и повышения операционной эффективности.

• Снижение затрат на обслуживание и ремонт: За счет высокой химической стойкости фторопластовые ТЭНы служат значительно дольше металлических аналогов в агрессивных средах (оценочно в 3-5 раз), сокращая расходы на частые замены и сопутствующие ремонтные работы.
• Минимизация простоев оборудования: Увеличенный срок службы напрямую ведет к уменьшению времени простоя производственных линий, что является одним из ключевых факторов ROI в B2B. Для критических процессов каждый час простоя может стоить тысячи или десятки тысяч рублей.
• Повышение качества продукции: Отсутствие коррозии исключает попадание металлических ионов в нагреваемую среду, что критично для чистоты продукта в фармацевтике, электронике или тонком химическом синтезе. Это снижает процент брака и улучшает репутацию.
• Повышение безопасности: Устранение рисков утечек агрессивных жидкостей из-за коррозии оболочки ТЭНа. Это снижает вероятность аварий, травматизма персонала и экологических штрафов.

Пример расчета ROI: Если обычный ТЭН из нержавеющей стали (стоимость 5000 руб.) в агрессивной среде служит 6 месяцев, а фторопластовый ТЭН (стоимость 15000 руб.) служит 3 года (36 месяцев), то за 3 года потребуется 6 металлических ТЭНов на сумму 30000 руб. против 1 фторопластового. Экономия на закупке составит 15000 руб. К этому нужно добавить экономию на стоимости монтажа (каждая замена требует рабочего времени) и, что самое главное, на устранении последствий простоев и возможном браке продукции. При стоимости часа простоя в 5000 руб. и 2 часах на замену, 5 дополнительных замен обойдутся в 50000 руб. Итоговая экономия может превысить 65000 руб. за 3 года только на одном ТЭНе.

После глубокого понимания технических характеристик и обоснования экономической целесообразности применения фторопластовых нагревателей, следующим логичным шагом является детальное рассмотрение архитектуры их интеграции в сложные промышленные системы, пошаговой реализации проекта и анализа различных сценариев внедрения для обеспечения максимальной эффективности и надежности на долгосрочную перспективу.

Продвинутая практика и внедрение фторопластовых ТЭНов в производственные процессы

Эффективное использование специализированного оборудования, такого как электронагреватель ТэнЭМО.114.00.01, требует не только понимания его уникальных свойств, но и грамотного подхода к интеграции в существующие или проектируемые технологические цепи. Это включает в себя разработку архитектуры системы, стандартизацию процессов внедрения и использование передовых практик эксплуатации, чтобы максимизировать срок службы и отдачу от инвестиций.

Архитектура систем с фторопластовыми ТЭНами

Интеграция фторопластовых ТЭНов в промышленное оборудование часто требует создания специализированной архитектуры, учитывающей как электрические, так и химические аспекты.

Основные элементы системы, взаимодействующие с ТЭНом:

1. Нагреваемая емкость (реактор, ванна, дистиллятор): Материал емкости должен быть также химически стоек к нагреваемой среде (стекло, футерованная сталь, полимеры). Фторопластовый ТЭН должен быть установлен таким образом, чтобы обеспечить равномерный нагрев и исключить локальный перегрев.
2. Система контроля температуры: Включает датчики температуры (термопары или терморезисторы), расположенные непосредственно в нагреваемой среде, и ПИД-регулятор (Пропорционально-интегрально-дифференциальный регулятор) или другой контроллер. Датчики должны быть также защищены инертным материалом, например, фторопластом или кварцем. Контроллер управляет включением/выключением или мощностью ТЭНа через твердотельное реле (SSR — Solid State Relay) для поддержания заданной температуры с высокой точностью.
3. Электропитание и защитная автоматика: Требуется выделенная линия электропитания с соответствующими защитными устройствами (автоматические выключатели, УЗО — Устройство Защитного Отключения), рассчитанными на номинальную мощность ТЭНа 2,7 кВт. Система заземления должна быть надежной и регулярно проверяться.
4. Система безопасности: Дополнительные уровни защиты включают аварийные датчики уровня жидкости (для предотвращения работы ТЭНа без среды), аварийные термостаты для защиты от перегрева, а также системы блокировки, предотвращающие запуск оборудования в нештатных ситуациях.
5. Системы вентиляции и удаления паров: Особенно важны при работе с летучими и агрессивными жидкостями, чтобы обеспечить безопасность персонала и предотвратить коррозию окружающего оборудования.

Пошаговая реализация проекта внедрения фторопластового ТЭНа

Внедрение специализированного нагревательного оборудования в производственный цикл может быть структурировано как проект, проходящий несколько этапов.

1. Этап 1: Анализ потребностей и проектирование (1-2 недели)
   • Роли: Технолог, инженер-проектировщик, менеджер по закупкам.
   • Задачи: Детальный анализ химического состава нагреваемой среды, требуемого температурного режима, объема, скорости нагрева. Выбор оптимальной модели ТЭНа (ТэнЭМО.114.00.01 или аналога), разработка принципиальной электрической и технологической схемы установки, выбор сопутствующего оборудования (датчики, контроллеры, защитная арматура).
   • Артефакты: Техническое задание, расчет мощности, чертежи установки, спецификация оборудования, анализ рисков.
   • Контроль качества: Согласование ТЗ со всеми заинтересованными сторонами, экспертиза проекта на соответствие нормам безопасности и технологическим требованиям.
2. Этап 2: Закупка и поставка (2-6 недель)
   • Роли: Менеджер по закупкам, логист.
   • Задачи: Выбор поставщика, размещение заказа, контроль сроков поставки, проверка сопроводительной документации (сертификаты, паспорта качества).
   • Артефакты: Договоры поставки, счета, накладные, сертификаты соответствия.
   • Контроль качества: Проверка комплектности поставки, соответствия спецификациям, целостности упаковки.
3. Этап 3: Монтаж и подключение (1-3 дня)
   • Роли: Электромонтажник, инженер КИПиА (Контрольно-измерительные приборы и автоматика), техник-механик.
   • Задачи: Физическая установка ТЭНа в емкость, подключение к электросети, монтаж датчиков и контроллеров, прокладка кабелей, подключение заземления, герметизация соединений.
   • Артефакты: Протоколы монтажа, схемы подключений «как есть».
   • Контроль качества: Проверка качества монтажа, сопротивления изоляции, правильности электрических подключений, работы заземления.
4. Этап 4: Пусконаладка и тестирование (1-3 дня)
   • Роли: Инженер КИПиА, технолог.
   • Задачи: Первоначальный запуск системы без агрессивной среды (если возможно), настройка терморегулятора, проверка работы защитных систем (датчиков уровня, аварийных термостатов), тестовый нагрев с инертной средой, калибровка.
   • Артефакты: Протоколы пусконаладочных работ, отчеты о тестировании, настроечные параметры.
   • Контроль качества: Верификация стабильности температурного режима, точности поддержания параметров, срабатывания аварийных систем.
5. Этап 5: Обучение и передача в эксплуатацию (0.5-1 день)
   • Роли: Технолог, операторы, инженер по охране труда.
   • Задачи: Обучение персонала правилам безопасной эксплуатации, особенностям обслуживания, действиям в нештатных ситуациях. Передача оборудования и документации на баланс эксплуатирующего подразделения.
   • Артефакты: Инструкции по эксплуатации, журналы обучения.
   • Контроль качества: Подтверждение компетентности персонала, знание регламентов.

Кейсы и паттерны использования

Различные отрасли и масштабы предприятий диктуют свои особенности внедрения фторопластовых ТЭНов.

Кейс 1: Малое предприятие (SMB) — Лаборатория по производству химических реагентов

Задача: Необходим нагрев ёмкости с соляной кислотой для синтеза специального реагента. Объем реактора — 50 литров. Требуемая температура — до 100°С. Существующие ТЭНы из нержавеющей стали быстро корродируют, загрязняя продукт и требуя частой замены.

Решение: Внедрение погружного ТЭНа ТэнЭМО.114.00.01 2,7 кВт. Из-за относительно небольшого объема и простоты системы использована архитектура с одним ТЭНом, фторопластовым датчиком температуры и ПИД-регулятором. Подключение осуществлено к однофазной сети 220В.

Эффект: Срок службы ТЭНа увеличился с 3 месяцев (нержавеющая сталь) до более 3 лет. Затраты на замену и простои сократились на 80%. Качество конечного продукта значительно улучшилось за счет отсутствия металлических примесей. Первоначальные инвестиции в 20 000 руб. (ТЭН + контроллер + монтаж) окупились менее чем за 6 месяцев за счет снижения операционных затрат и предотвращения потерь продукции.

Кейс 2: Крупное предприятие (Enterprise) — Цех гальванического производства

Задача: Поддержание температуры в ваннах с хромирующим электролитом (смесь серной и хромовой кислот). Объем ванны — 2000 литров. Требуется температура 60-70°С. Ранее применялись титановые нагреватели, но они имели ограниченный срок службы и высокую стоимость.

Решение: Интеграция кластера из трех фторопластовых ТЭНов по 2,7 кВт каждый, общей мощностью 8,1 кВт. Для каждого ТЭНа предусмотрен независимый контур управления и контроля температуры с резервированием датчиков. Управление осуществлялось через программируемый логический контроллер (ПЛК), интегрированный в общую систему АСУ ТП (Автоматизированная система управления технологическим процессом) цеха. Подключение — трехфазное 380В.

Эффект: Срок службы нагревателей увеличился в 2 раза по сравнению с титановыми аналогами, снизив TCO системы на 30% за счет уменьшения частоты замены и стоимости обслуживания. Улучшилась стабильность температурного режима, что позитивно сказалось на качестве гальванического покрытия. Произошло снижение рисков аварийных ситуаций, связанных с выходом нагревателей из строя.

Кейс 3: Предприятие в регулируемой отрасли — Фармацевтическое производство

Задача: Нагрев реакционного раствора в производстве биологически активных веществ. Требуется строжайшее соответствие требованиям GMP, исключающее любое загрязнение продукта. Объем реактора — 200 литров. Температура нагрева — до 120°С. Среда — водный раствор с добавлением органических кислот и солей.

Решение: Использование ТэнЭМО.114.00.01 2,7 кВт с дополнительной документацией по валидации материала (сертификаты на фторопласт с подтверждением чистоты и биосовместимости). Система контроля температуры и безопасности выполнена с избыточностью, включая два независимых датчика температуры и автоматическое отключение при отклонении от заданных параметров. Все электрические соединения имеют класс защиты IP68 и размещены во взрывозащищенном исполнении, в соответствии с зонами безопасности.

Эффект: Полное соответствие требованиям GMP по чистоте продукта и отсутствие риска металлических примесей. Достигнута высокая стабильность процесса и повторяемость результатов. Снижены риски аудиторских замечаний и дорогостоящих отзывов продукции. Долгосрочная надежность фторопластовых ТЭНов обеспечивает непрерывность критически важных производственных циклов.

Для руководителей и технических специалистов, заинтересованных в оптимизации процессов нагрева в агрессивных средах, рекомендуется углубленное изучение возможностей фторопластовых ТЭНов.

• Проведение пилотных проектов: Начните с внедрения ТэнЭМО.114.00.01 в одном из наименее критичных, но проблемных участков вашего производства для оценки реального экономического эффекта и операционных преимуществ.
• Консультации со специалистами: Обратитесь к экспертам по химической стойкости материалов и поставщикам промышленных нагревательных элементов для получения индивидуальных рекомендаций по выбору и проектированию систем.
• Изучение новых модификаций: Рынок фторопластовых материалов постоянно развивается. Следите за новинками, предлагающими расширенный температурный диапазон или улучшенные механические свойства.
• Стандартизация и обучение: Разработайте внутренние стандарты по эксплуатации и обслуживанию фторопластовых нагревателей, а также программы обучения для персонала, чтобы обеспечить максимальный срок службы и безопасность.
