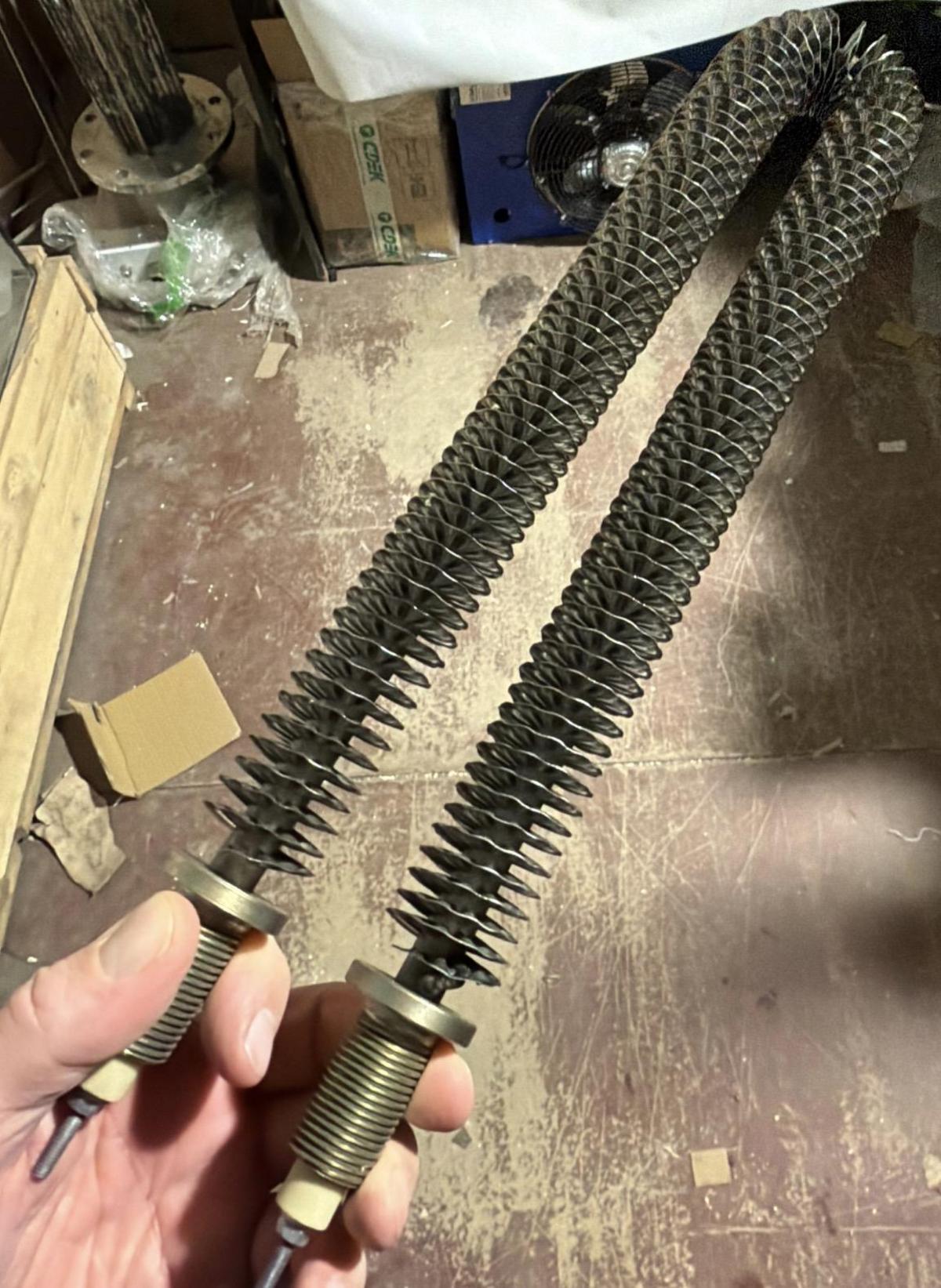

Электронагреватель блок подготовки азота. ТЭНР67А12/2,5к380ф

Электронагреватель блок подготовки азота. ТЭНР67А12/2,5к380ф Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Технические характеристики ТЭНР67А12/2,5к380ф

Нагреватель ТЭНР67А12/2,5к380ф оптимизирован для работы с низкотеплоёмкими газами, такими как азот. Его ключевые параметры обеспечивают необходимую эффективность и надежность в рамках блоков подготовки газа (УКПГ). В таблице ниже представлены основные характеристики устройства:

Ключевым преимуществом этого нагревателя является его способность работать в условиях, где требуется высокая теплоотдача без локальных перегревов. Это особенно важно при нагреве низкотеплоёмких газов, таких как азот.

Конструкция и принцип работы ТЭНР67А12/2,5к380ф

Бескартриджный дизайн ТЭНР67А12/2,5к380ф гарантирует надёжную работу в жестких условиях газодобычи:

• Внутренняя часть: Обеспечивает равномерный нагрев благодаря никелевой проволоке (хромель-никель) в плотном MgO (магнезит) изоляторе, что предотвращает локальные перегревы.
• Оребрение: Ребра на поверхности нагревателя улучшают теплоотдачу и исключают перегревы, что критично для потоков газа с низкой теплоёмкостью.
• Соединения: Резьбовые или фланцевые, позволяют легко монтировать нагреватель в трубопроводах блоков подготовки.

Основная роль ТЭНР67А12/2,5к380ф заключается в нагреве газа после его осушения и фильтрации. Это повышает его температуру для эффективной сепарации и предотвращает конденсацию, обеспечивая тем самым надежную работу компрессорных станций.

Роль в блоке подготовки азота (УКПГ)

Блок подготовки азота является ключевым компонентом условий комплексной подготовки газа, где осуществляется извлечение азота из воздуха. Процесс включает несколько этапов:

1. Сжатый воздух подаётся в генератор (PSA или мембранный).
2. Азот отделяется, достигая чистоты до 99,9%.
3. Нагрев ТЭНом: Подогрев газа до 450°C при 6 м/с для удаления остаточной влаги.
4. Выход: Сухой азот для дальнейшего использования в газодобыче.

Эффективная работа блока подготовки азота позволяет увеличить операционную безопасность и снизить затраты на эксплуатацию (OPEX) и общую стоимость владения (TCO) на 15-20 лет.

Принципы работы генераторов азота в контексте блока подготовки

Генераторы азота, извлекающие 78% азота из воздуха, представляют собой основное оборудование блока подготовки. Различают два основных типа генераторов:

1. PSA-генераторы (короткоцикловая адсорбция)

Принцип работы PSA-генераторов заключается в том, что сжатый воздух проходит через колонны с углеродными молекулярными ситами (CMS), где кислород адсорбируется, а азот поступает в накопительный бак. Цикл работы включает чередование двух колонн (A и B) через каждые 60 секунд.

• Система: Компрессор → Фильтры → Осушители → Адсорберы → Резервуар азота.
• Условия работы: Температура +5…+40°C и давление 7-10 бар.

2. Мембранные генераторы

Мембранные генераторы представляют собой более автоматизированное решение. Сжатый воздух подаётся через полые волокна мембраны, где азот проигрывает в скорости, а кислород и влага выводятся в сброс.

• Преимущества: Полная автоматизация, отсутствие расходников, модульная конструкция.

Есть также криогенные варианты для получения сверхчистого азота, но их применение в УКПГ менее распространено.

Преимущества и экономическая целесообразность

Нагреватель ТЭНР67А12/2,5к380ф обладает рядом качеств, что делает его идеальным выбором для УКПГ:

• Надёжность: Более 5000 часов службы и трёхфазное питание сокращают потери.
• Эффективность: Оребренная конструкция обеспечивает высокую теплоотдачу, значительное снижение общего стоимости владения.
• Применение: Подготовка азота для сушки и предотвращения гидратообразования в газодобыче.

Экономическая целесообразность использования ТЭНР67А12/2,5к380ф проявляется в снижении OPEX и высокой эффективности работы блока в течение 15-20 лет.

Монтаж, эксплуатация и безопасность

Для успешной установки и эксплуатации ТЭНР67А12/2,5к380ф необходим специальный инструментарий и соблюдение определённых шагов:

1. Отключите сеть и проверьте изоляцию.
2. Установите нагреватель в трубопровод блока (учтите заделку A для доступа).
3. Подключите к сети 380 В (3 фазы) с равномерной нагрузкой.
4. Проверьте поток азота 6 м/с и настройте нагрев до 450°C.

При эксплуатации важно избегать конденсата, следить за температурой газа и поддерживать его чистоту на уровне более 99%. Возможные проблемы, такие как перегрев при низком потоке, можно решить с помощью установки датчиков потока.

Сферы применения и перспективы

Нагреватель ТЭНР67А12/2,5к380ф находит широкое применение в различных областях:

• Газодобыча: Подготовка азота в УКПГ для эффективного сушки и сепарации.
• Компрессорные станции: Использование аналогичных технологий.
• Тренды: Модульные станции с PSA/мембранными генераторами и интеграция ТЭНов для повышения энергоэффективности.

Эта модель нагревателя представляет собой критически важный элемент для обеспечения стабильности промышленных процессов, что наглядно демонстрируется в условиях работы на объектах, таких как Джаркудук.

Далее мы подробнее рассмотрим, как именно конструктивные особенности генераторов азота влияют на эффективность и надежность систем в блоках подготовки газа.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Конструктивные особенности генераторов азота в блоке подготовки

Генераторы азота играют важную роль в процессе подготовки газа и обеспечивают качественную фильтрацию и отделение нужных компонентов. Рассмотрим подробнее конструктивные особенности PSA и мембранных генераторов, а также их влияние на эффективность работы блока подготовки.

PSA-генераторы

Генераторы PSA (Pressure Swing Adsorption) часто используются из-за их способности производить высококачественный азот. Конструкция включает две колонны с адсорбентом, который отвечает за отделение кислорода от азота. Важные аспекты:

• Адсорбенты: Колонны заполнены углеродными молекулярными ситами, которые эффективно удерживают кислород.
• Рабочий процесс: Цикл работы генераторов основан на переменном давлении, что позволяет чередовать процессы адсорбции и десорбции, увеличивая продуктивность без значительных затрат энергии.
• Контроль: Автоматизированные системы управления следят за параметрами, обеспечивая стабильность в работе и безопасность.

Использование PSA-генераторов позволяет достигать высокой чистоты азота, необходимой для многих промышленных процессов, включая газодобычу.

Мембранные генераторы

Эти устройства используют мембранные технологии для отделения азота от кислорода. Ключевые особенности:

• Технология мембран: Полые волокна позволяют молекулам кислорода проходить через мембрану, тогда как молекулы азота остаются внутри, что обеспечивает быструю и эффективную сепарацию.
• Автоматизация: Мембранные генераторы часто имеют меньше механических частей, что делает их более надежными и менее подверженными поломкам.
• Качество газа: Эти генераторы способны обеспечивать точку росы до -50°C, что критически важно для предотвращения конденсации водяного пара при использовании азота в различных целях.

Интеграция нагревателей в современные УКПГ

Для достижения максимальной эффективности блоки подготовки газа должны интегрироваться друг с другом. Нагреватели, такие как ТЭНР67А12/2,5к380ф, устанавливаются после генераторов для поддержания стабильной температуры потока. Это важно, так как температура напрямую влияет на скорость сушки и эффективность сепарации. Рассмотрим, как интеграция различных компонентов генераторов и нагревателей может повысить общую эффективность системы.

Эффективность системы

Комбинированное использование генераторов с высококачественными нагревателями позволяет:

• Оптимизировать процессы: Поддерживание температуры на уровне 450°C способствует более эффективной сепарации азота от других газов, тем самым достигается высокая чистота и стабильность выходящего продукта.
• Сократить затраты: Автоматизированные системы контроля позволяют сократить человеческий фактор, что снижает вероятность ошибок и уменьшает операционные расходы (OPEX).
• Увеличить срок службы оборудования: Поддержание температурного режима и контроля давления положительно сказывается на долговечности как генераторов, так и нагревателей.

Перспективы развития технологий подготовки газа

Существующие тренды в газодобыче показывают устойчивый рост интереса к экологически чистым и энергоэффективным технологиям. Ожидается, что будущие инновации в области генераторов азота и нагревателей будут направлены на следующее:

• Повышение автоматизации: Совершенствование систем управления и мониторинга для сокращения вмешательства человека и повышения безопасности процессов.
• Модульные решения: Разработка модульных систем, которые позволят легко адаптировать системы под изменения производственных потребностей.
• Экологическая ответственность: Внедрение более «зелёных» технологий, что уменьшит углеродный след производства.

Данная динамика подтверждает необходимость дальнейшего улучшения технологий, применяемых в блоках подготовки газа, с акцентом на их интеграцию, надежность и эффективность. В связи с этим, исследование новых решений и развитие существующих технологий обещают значительные преимущества для отрасли.
