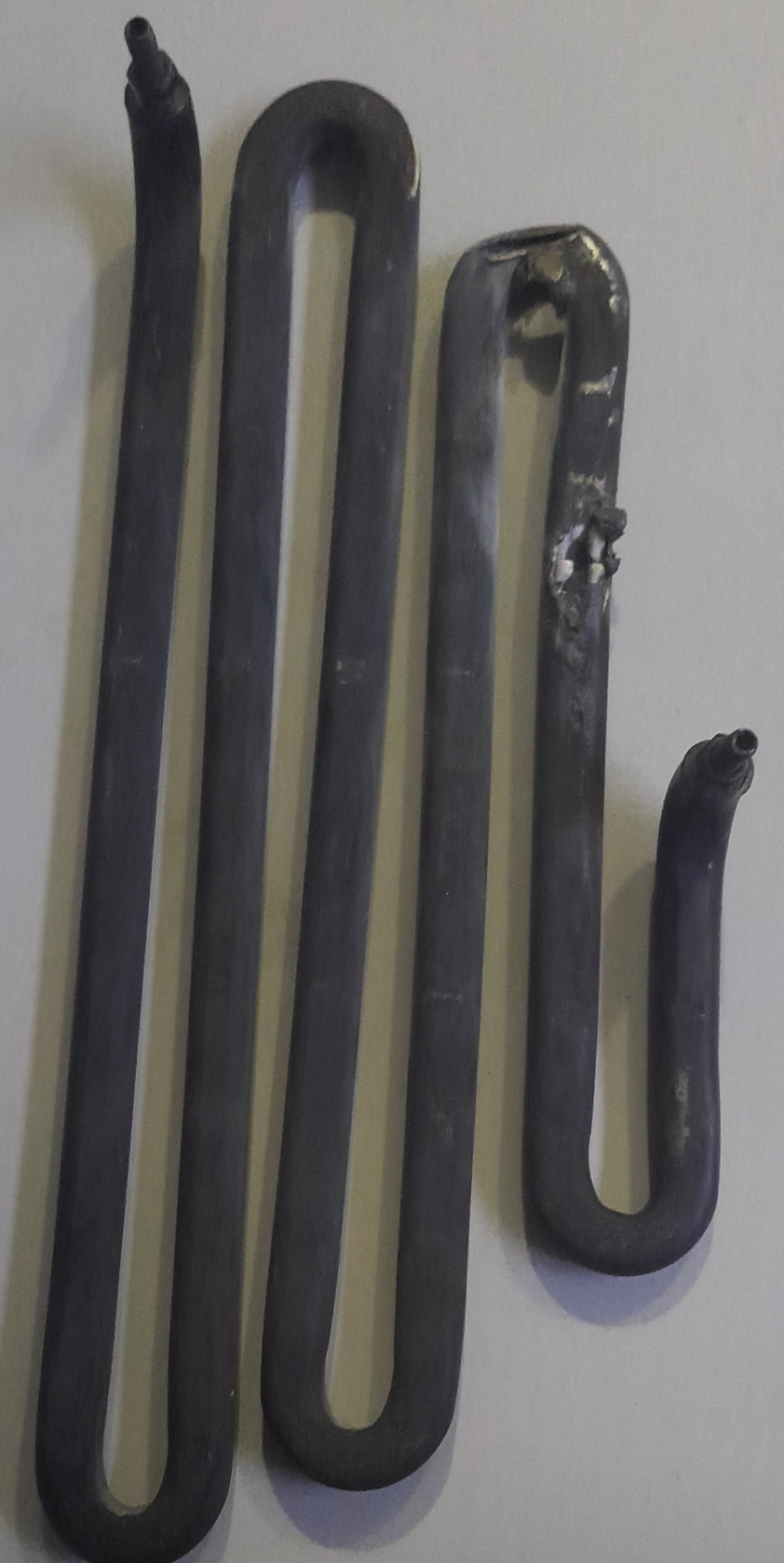

Электрический тэн 380В, 2.550Вт, 7.5А

Электрический тэн 380В, 2.550Вт, 7.5А Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Технические характеристики и конструкция ТЭНа 380В, 2.55 кВт, 7.5 А

ТЭН (трубчатый электронагреватель) — это устройство, преобразующее электрическую энергию в тепло за счет нагрева спирального резистивного элемента внутри металлической трубки, заполненной изоляционным материалом. ТЭНы 380 В предназначены для эксплуатации в трехфазных электросетях.

Параметры ТЭНа 380В, 2.55 кВт, 7.5 А

Расчет: Для мощности 2.55 кВт и напряжения 380 В сила тока должна быть примерно I = P / (U · √3) = 2550 / (380 · 1.73) ≈ 3.9 А при включении одного ТЭНа в трехфазную цепь по схеме «треугольник» или «звезда». Однако в некоторых случаях (например, если речь идет о единовременной нагрузке на фазу либо другой схеме подключения) значение 7.5 А может относиться к фазному току при другом распределении нагрузки. Вероятно, здесь указан максимальный ток фазы или другой параметр.

Типы и варианты исполнения

• Одиночные ТЭНы — используются для локального нагрева или в составе теплообменников.
• Блоки ТЭНов — несколько нагревателей собраны в единую конструкцию, что увеличивает мощность и надежность.
• С термостатом — дополнительная автоматика для контроля температуры.
• По материалу: нержавеющая сталь (для воды и агрессивных сред), углеродистая сталь (для воздуха и неагрессивных жидкостей).

Особенности работы и подключения ТЭНов 380В

Схемы подключения

• Звезда: ТЭНы подключены к каждой фазе и общей звезде (нейтрали). На каждом ТЭНе фазное напряжение — 220 В.
• Треугольник: ТЭНы подключены между двумя фазами. На каждом ТЭНе линейное напряжение — 380 В.

Для ТЭНа, рассчитанного на 380 В, возможно подключение по схеме «звезда» или «треугольник» в зависимости от конструкции нагревателя и требуемой нагрузки.

Пример подключения трех ТЭНов по 2.55 кВт

Важно: Мощность ТЭНа зависит от напряжения и сопротивления нагревательного элемента (P = U² / R). При постоянном напряжении мощность определяется только сопротивлением.

Особенности эксплуатации

• Защита от перегрева: обязательно использование термостатов, особенно при нагреве воды или других жидкостей.
• Материал: для воды и агрессивных сред — нержавеющая сталь.
• Диаметр и длина: определяются тепловой нагрузкой и условиями монтажа.
• Типовые ошибки: неправильное подключение (несоответствие схемы и напряжения), отсутствие заземления, перегрев из-за плохого контакта или недостаточного охлаждения.

Как выбрать ТЭН 380В, 2.55 кВт, 7.5 А

Критерии выбора

1. Назначение нагрева: вода, воздух, масло, химические жидкости.
2. Материал: нержавеющая сталь (для воды, агрессивных сред), углеродистая сталь (для воздуха, масла).
3. Мощность и напряжение: соответствие параметрам сети и требованиям по нагреву.
4. Конструкция: одиночный ТЭН или блок ТЭНов.
5. Дополнительное оснащение: термостат, защита от перегрева, автоматика управления.
6. Габариты и тип монтажа: диаметр, длина, резьба, штуцер, фланец.

Сравнительная таблица ТЭНов (пример)

Техническая документация и ГОСТ

• ГОСТ 13268–88: регламентирует технические требования к ТЭНам для промышленного применения.
• ГОСТ 19108–81: для бытовых ТЭНов.
• Маркировка: включает напряжение, мощность, диаметр, длину, материал.

Инструкция по установке и подключению ТЭНа 380В, 2.55 кВт

Необходимые инструменты и материалы

• ТЭН нужной мощности и конструкции.
• Кабель сечением не менее 2,5 мм² для тока до 10 А.
• Автоматический выключатель или предохранитель (по расчету тока).
• Термостат (рекомендуется).
• Инструмент: отвертки, пассатижи, индикатор напряжения.

Пошаговая инструкция

1. Подготовка к установке:
   • Убедитесь, что отключено электропитание.
   • Проверьте соответствие ТЭНа по напряжению и мощности.
   • Определитесь со схемой подключения («звезда» или «треугольник).
2. Монтаж ТЭНа:
   • Установите ТЭН в нагреваемую емкость (котел, бойлер и др.).
   • Обеспечьте герметичность соединения (используйте прокладки, герметик).
3. Подключение к электросети:
   • Подключите клеммы ТЭНа к соответствующим фазам согласно выбранной схеме.
   • Проверьте отсутствие короткого замыкания.
   • Подключите термостат и защиту от перегрева.
4. Проверка и запуск:
   • Включите питание.
   • Проверьте работу ТЭНа и термостата.
   • Убедитесь в отсутствии перегрева и утечек.
5. Меры безопасности:
   • Не допускайте перегрева ТЭНа без жидкости.
   • Не прикасайтесь к клеммам при включенном питании.
   • Обязательно заземлите корпус нагревателя.

Промышленные и бытовые применения

• Промышленность: нагрев воды, масла, воздуха, химических растворов в производственных процессах.
• Бытовые устройства: бойлеры, котлы, тепловентиляторы, нагреватели для бассейнов.
• Особые применения: сушильные камеры, лабораторное оборудование, пищевая промышленность.

Советы и рекомендации

• Для воды и агрессивных сред используйте только нержавеющую сталь.
• Всегда устанавливайте термостат для защиты от перегрева.
• Проверяйте соединения на герметичность и отсутствие утечек.
• Не используйте ТЭН без жидкости или в среде, для которой он не предназначен.
• При выборе блока ТЭНов учитывайте возможность подключения терморегулятора и контактора для автоматизации управления.

Дополнительная информация

• ТЭНы с напряжением 380 В применяются в промышленных системах, где требуется высокая мощность и надежность.
• Блоки ТЭНов позволяют легко заменять вышедшие из строя элементы и масштабировать мощность системы.
• Современные ТЭНы оснащаются автоматикой, что повышает безопасность и удобство эксплуатации.

Для более детального изучения особенностей работы и применения ТЭНов, а также их технических характеристик, можно ознакомиться с дополнительными материалами на сайте Завода ТЭН №1.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Дополнительные аспекты эксплуатации ТЭНа 380В, 2.55 кВт, 7.5 А

Эффективность и экономия энергии

При использовании ТЭНа 380 В, 2.55 кВт, важно учитывать его эффективность в зависимости от условий эксплуатации. Эффективность нагрева может варьироваться в зависимости от типа среды, в которой работает ТЭН, а также от конструкции системы. Например, использование теплоизоляции в нагреваемых емкостях может значительно снизить потери тепла и повысить общую эффективность системы.

Обслуживание и уход

Регулярное обслуживание ТЭНа включает в себя:

• Проверка состояния нагревательного элемента: необходимо следить за состоянием спирали и изоляционного материала, чтобы избежать перегрева и выхода из строя.
• Очистка от накипи: в случае работы с водой, особенно жесткой, рекомендуется периодически очищать ТЭН от накипи, что поможет поддерживать его эффективность.
• Проверка термостата: регулярная проверка работы термостата поможет избежать перегрева и обеспечит безопасную эксплуатацию.

Проблемы и их решение

Некоторые распространенные проблемы, с которыми могут столкнуться пользователи ТЭНа 380 В, включают:

• Перегрев: может быть вызван недостаточной циркуляцией жидкости или неисправностью термостата. Важно обеспечить правильное подключение и наличие жидкости в системе.
• Неправильное подключение: может привести к неэффективной работе или повреждению оборудования. Рекомендуется следовать инструкциям по подключению и проверять схемы.
• Коррозия: использование ТЭНа в агрессивных средах может привести к коррозии. Выбор правильного материала корпуса (например, нержавеющая сталь) поможет минимизировать этот риск.

Сравнение с аналогичными ТЭНами

При выборе ТЭНа 380 В, 2.55 кВт, стоит рассмотреть его преимущества по сравнению с аналогичными моделями. Например, ТЭНы с более высокой мощностью могут быть менее эффективными в малых системах, где требуется точный контроль температуры. Сравнение с другими моделями может помочь определить, какой ТЭН лучше всего подходит для конкретных условий эксплуатации.

Таблица сравнения

Заключение по выбору и эксплуатации ТЭНа

При выборе ТЭНа 380 В, 2.55 кВт, важно учитывать не только его технические характеристики, но и условия эксплуатации, требования к безопасности и возможности обслуживания. Правильный выбор и регулярное обслуживание помогут обеспечить долгий срок службы и высокую эффективность работы нагревателя.

Для получения более подробной информации о ТЭНах, их характеристиках и применении, рекомендуется обратиться к технической документации и консультациям специалистов Завода ТЭН №1.
