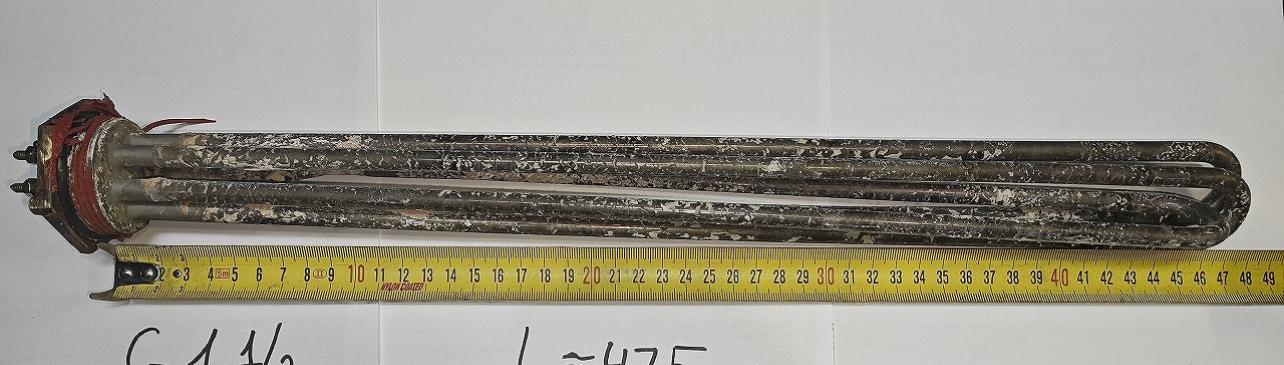

Электрический ТЭН для водонагревателя, резьба трубная G1 1/2, длина 475 мм, 5 кВт, 440 В

Электрический ТЭН для водонагревателя, резьба трубная G1 1/2, длина 475 мм, 5 кВт, 440 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы

Электрический ТЭН преобразует электрическую энергию в тепловую, используя нихромовую или фехralевую нить, изолированную оксидом магния (MgO) внутри металлической трубки. Процесс нагрева происходит за счет передачи тепла через стенки трубки. Сначала тепло передается изолятору, а затем корпусу устройства. Ключевые элементы конструкции для данного ТЭНа:

• Трубка: Диаметр 13 мм, длина 475 мм (развернутая около 900–2400 мм в зависимости от формы). Используются углеродистая сталь или нержавейка, чтобы обеспечить контакт с водой.
• Штуцер: Резьба G1 1/2″ (трубная цилиндрическая), что обеспечивает герметичное подключение; межцентровое расстояние составляет 73 мм.
• Напряжение и мощность: Максимальное допустимое напряжение 440 В, что подходит для водяных систем в трехфазном режиме, мощность 5 кВт позволяет нагревать воду с расходом до нескольких м³/ч.
• Форма: Может быть выполнена в U-образной (Ф2) или зигзагообразной (Ф4) форме, что позволяет компактно разместить ТЭН в баке, длина варьируется от 280 до 6000 мм в стандартных диапазонах.

Мокрый против сухого типа: Для водонагревателей предпочтителен влажный ТЭН, который имеет прямой контакт с водой через нержавеющую трубку. В то время как сухие колбы с магниевой защитой имеют большую долговечность (до 10 000 часов), следует отметить, что они не всегда подходят для всех моделей. Открытые спирали, работающие до 600°C при 440 В и 5 кВт, используются реже из-за риска коррозии.

Расчет мощности и выбор для водонагревателя

Выбор ТЭНа с мощностью 5 кВт и длиной 475 мм оправдан для проточных или накопительных бойлеров с высоким расходом горячей воды. Общая мощность W может быть рассчитана по формуле: W = q × (Т2 — Т1) / коэффициент, где q — расход воды (кг/с), Т2 — выходная температура (30–85°C) и Т1 — входная температура (14–16°C). Для одного ТЭНа мощность делится на количество элементов; таким образом, 5 кВт подходит для нагрева 200–300 л за 1–2 часа. Важно учитывать, что для работы с напряжением 440 В требуется трехфазное подключение (примерно 8 А на фазу), а фланец должен соответствовать оригинальному (диаметр около 64 мм).

Критерии выбора:

• Совместимость материалов: Нержавеющая сталь рекомендуется для жесткой воды, медь или посеребренные материалы — для антикоррозии и обеззараживания.
• Объем бака: Рекомендуется для использования в системах объемом 200–300 л для горизонтальных моделей.
• Тип: Мокрый ТЭН обеспечивает универсальность, в то время как сухие ТЭНы имеют большую долговечность (срок службы от 5 до 10 лет).
• Дополнительно: Наличие встроенного терморегулятора (до 90°C) для повышения уровня безопасности, как в моделях с резьбой 1 1/4″.

Частые ошибки, которые следует избегать: несовпадение резьбы (модель G1 1/2 требует точного соответствия фитинга), перегрузка электрической сети, игнорирование проблемы накипи (рекомендуется установка магниевого анода).

Монтаж и замена: пошаговое руководство

Установка ТЭНа с резьбой G1 1/2 требует предварительного отключения как воды, так и электроснабжения. Процесс занимает от 30 до 60 минут и требует наличия основных инструментов (ключи размером 27–30 мм, прокладки из паронита или силикона) и соблюдения мер безопасности (перчатки, тестер).

1. Подготовка: Слейте воду из бойлера и отключите питание. Снимите старый ТЭН, открутив штуцер против часовой стрелки и осторожно вытащив его.
2. Проверка: Очистите место под установку от накипи (используйте уксус или лимонную кислоту). Убедитесь, что резьба G1 1/2 не повреждена.
3. Установка: Нанесите уплотнитель на резьбу, затем аккуратно вкрутите новый ТЭН с моментом затяжки 20–30 Нм. Подключите провода к шпилькам М4 (для 5 кВт/440 В используется сечение 4–6 мм²).
4. Тестирование: Залейте воду в бойлер, проверьте герметичность соединений (используйте мыльный раствор) и включите устройство, убедитесь, что температура воды равномерно растет (рекомендуемая установка терморегулятора на 60–75°C).
5. Обслуживание: Регулярная чистка от накипи каждые 6–12 месяцев и замена анода М6.

Инструменты и материалы:

• Ключи, тестер, прокладки, паста для резьбы.
• Для подключения к 440 В: автомат на 16–25 А, УЗО.

Избегайте ошибок, таких как перекрут резьбы (что может привести к протечкам) и неправильная полярность (что чревато коротким замыканием).

Преимущества и недостатки

Преимущества ТЭНа 5 кВт длиной 475 мм на 440 В:

• Быстрый нагрев, что способствует экономии энергии на уровне 20–30%.
• Универсальность: подходит как для горячей водоснабжения, так и для отопления и промышленности (емкости до 6000 мм).
• Долговечность: при правильном монтаже и эксплуатации срок службы составляет от 5 до 10 лет.
• Энергоэффективность: удельная мощность может достигать 12 кВт/м².

Недостатки:

• Высокое потребление энергии, что требует наличия мощной электрической сети.
• Чувствительность к накипи: срок службы сокращается в условиях жесткой воды.
• Не все модели подходят для данной конфигурации (специфичны под фланец G1 1/2).

Область применения и аналоги

Данный ТЭН в основном используется в накопительных водонагревателях (например, марки Thermex и Electrolux) с емкостью 200–300 литров, а также в проточных системах горячего водоснабжения, как в загородных домах, так и на производствах. Он подходит как для горизонтального, так и для вертикального монтажа.

К аналогичным моделям относятся: ТЭН мощностью 5 кВт длиной 420 мм с резьбой G1/2″ (напряжение 220 В, сталь), 4,5 кВт длиной 320 мм с G2.5″, и RF 64 мощностью 2 кВт из нержавеющей стали.

Производство: В России такие ТЭНы производят компании TDM и IskraTEN.

Эксплуатационные рекомендации включают:

• Поддержание температуры воды не выше 85°C для проточных систем.
• Использование термореле для защиты, а также магниевого анода для предотвращения коррозии.
• Для экономии можно применять групповые подключения нескольких ТЭНов.

Маркировка по ГОСТ и производство

Согласно ГОСТ, маркировка ТЭНа включает мощность (5 кВт), форму (Ф4), напряжение (440), резьбу (G1 1/2″). Диапазон представленных ТЭНов варьируется от 0,01 до 12 кВт, а длины — от 280 до 6000 мм. Производственный процесс включает в себя штамповку трубки, заполнение ее оксидом магния, намотку нагревательной нити и калибровку для обеспечения равномерного нагрева.

Данный ТЭН представляет собой оптимальное решение для мощных систем ГВС, так как сочетает в себе компактность, надежность и эффективность. Важно правильно произвести расчет и монтаж для обеспечения максимального срока службы. Если вам требуется кастомная модель, рекомендуется обратиться к производителям для получения точного подбора фитинга.

Продолжим с особенностями эксплуатации и обслуживания данного оборудования. Как правильно ухаживать за ТЭНом для максимальной эффективности и долговечности его работы?

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Особенности эксплуатации

При использовании электрического ТЭНа важно учитывать несколько факторов, которые могут повлиять на его производительность и срок службы. Поддержание оптимальных условий эксплуатации — ключ к долговечности устройства и его эффективности. Рассмотрим основные аспекты, которые следует учитывать при эксплуатации ТЭНа с параметрами 5 кВт, 440 В и длиной 475 мм.

Регулярное обслуживание

Основной принцип, обеспечивающий долговечность работы ТЭНа, — регулярное обслуживание. Рекомендуется очищать от накипи каждые 6–12 месяцев. Накипь образуется из-за жесткости воды и может существенно снижать теплопроводность ТЭНа, увеличивая время нагрева. Использование уксуса или лимонной кислоты для очистки внутренней поверхности бойлера — эффективный метод, который поможет избежать хронических проблем с накипью.

Кроме того, рекомендуется периодически проверять состояние магниевого анода, который служит для защиты от коррозии. Если он изношен, его следует заменить, чтобы предотвратить повреждение ТЭНа.

Эксплуатационные температуры

Оптимальная температура воды для функциональности ТЭНа не должна превышать 85°C, особенно для проточных систем. Переход за эту границу может привести к перегреву ТЭНа и выходу его из строя. Использование терморегулятора может значительно повысить безопасность эксплуатации и предотвратить потенциальные аварийные ситуации.

Энергетическая эффективность

Энергоэффективность ТЭНа зависит от правильного его выбора и эксплуатации. Важно выбирать оборудование с высокой удельной мощностью, соответствующей требуемым характеристикам системы водоснабжения. Минимизируя время нагрева и поддерживая установленную температуру, можно достичь значительной экономии электроэнергии. Групповое включение нескольких ТЭНов также может улучшить экономические показатели при использовании системы, особенно в больших объемах.

Монтажные особенности и условия эксплуатации

Правильный монтаж влияет не только на безопасность эксплуатации, но и на эффективность работы нагревательного элемента. Как уже упоминалось, работа с ТЭНом требует точного соблюдения всех параметров, включая диаметр и резьбу. Любые несоответствия могут привести к возникновению утечек и потенциально серьезным проблемам. Рекомендуется также использовать качественные уплотнители для предотвращения утечек.

Важный аспект — система электроснабжения. Спецификации на потребление энергии могут варьироваться, поэтому необходимо обеспечить наличие проводки, соответствующей нагрузкам, а также защитных устройств (автоматических выключателей, УЗО), чтобы избежать перегрузок и коротких замыканий.

Альтернативные модели и решения

На современном рынке представлено множество аналогов ТЭНов с различными характеристиками и формами. Рассмотрим некоторые из них, которые могут являться достойной альтернативой:

• ТЭН 5 кВт 420 мм G1/2″: подходит для систем, где требуется немного меньшая длина, обладает аналогичными характеристиками.
• ТЭН 4,5 кВт 320 мм G2.5″: хороший вариант для незначительных объемов или экономии пространства.
• ТЭН RF 64 (2 кВт, нержавеющая сталь): идеально подходит для моделей с меньшим расходом, а также обеспечивает коррозионную стойкость.

Каждая из моделей имеет свои преимущества, и выбор зависит от конкретных условий эксплуатации. Поэтому перед выбором рекомендуется провести анализ потребностей системы водоснабжения и учесть объем потребления горячей воды.

Подводные камни и часто задаваемые вопросы

Есть несколько распространенных вопросов, касающихся эксплуатации ТЭНа, на которые стоит обратить внимание:

Чем грозит игнорирование накипи?

Игнорирование проблемы накипи значительно сокращает срок службы ТЭНа. Накипь создает дополнительный слой, который мешает теплопередаче и в конечном итоге приводит к перегреву и поломке нагревательного элемента.

Как выбрать время для замены магниевого анода?

Замена магниевого анода проводится по мере его износа. Обычно это может быть каждые 6–12 месяцев, но срок службы анода может варьироваться в зависимости от жесткости воды и частоты использования системы.

Что делать при обнаружении утечек?

При выявлении утечек необходимо немедленно отключить устройство от электропитания и водоснабжения. Затем проверьте резьбу и состояние уплотнителей. Если утечка сохраняется, потребуется обратиться к специалисту для более детальной диагностики и устранения проблемы.

Таким образом, уход за электрическим ТЭНом с учетом всех вышеперечисленных рекомендаций поможет сохранить его работоспособность и повысить эффективность вашего водонагревателя. Важно следить за состоянием оборудования и при необходимости вносить коррективы, чтобы предотвратить поломки и повысить качество горячего водоснабжения.

Теперь, когда мы рассмотрели аспекты эксплуатации и ухода за ТЭНом, давайте перейдем к заключительным рекомендациям по выбору и покупке данного оборудования, а также о перспективах его использования в современных системах тепло- и водоснабжения.
