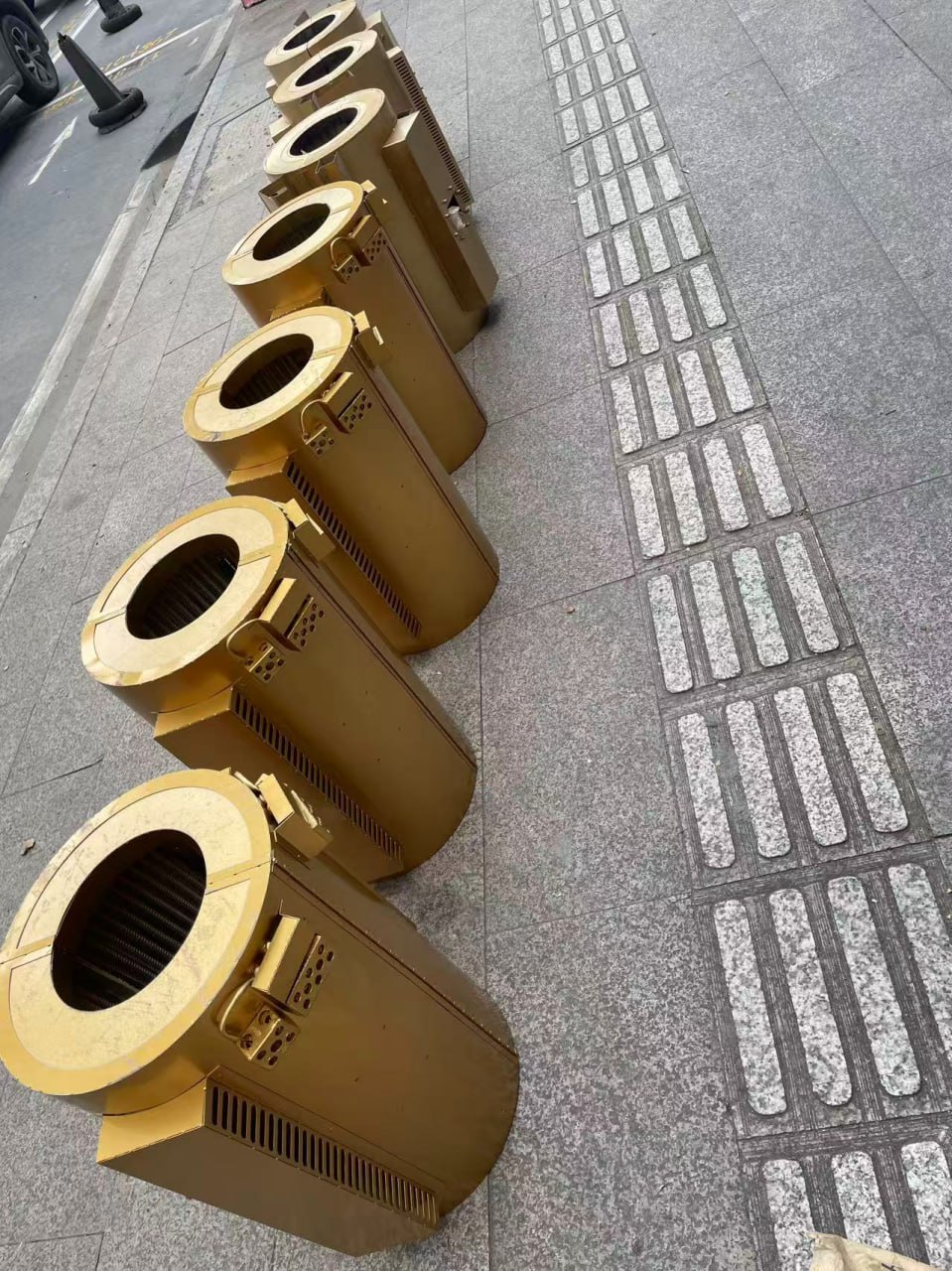

Хомуоовый нагреватель с инфракрасными стеклянными тэнами внутри

Хомуоовый нагреватель с инфракрасными стеклянными тэнами внутри Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Техническая конструкция и принципы работы

Хомутовый нагреватель — это устройство, предназначенное для нагрева цилиндрических поверхностей (например, труб, экструдеров, цилиндров оборудования) за счёт плотного контакта с нагреваемой деталью. В отличие от классических хомутовых (кольцевых) нагревателей, где используются нихромовые ленты или проволока, в описываемой конфигурации внутри хомутовой конструкции размещены инфракрасные стеклянные ТЭНы.

Принцип работы:

• Электрическое сопротивление: ТЭНы нагреваются за счет прохождения электрического тока через их нагревательный элемент.
• Инфракрасное излучение: Стеклянные ТЭНы активно излучают тепло в инфракрасном диапазоне, что позволяет эффективно прогревать не только сам металл, но и воздушное пространство вокруг.
• Равномерность нагрева: Хомутовая конструкция обеспечивает равномерное распределение тепла по всей поверхности цилиндра, а инфракрасное излучение дополнительно способствует глубокому прогреву материала.

Особенности конструкции

• Корпус: Хомутовый нагреватель обычно имеет корпус из металла (нержавеющая сталь, оцинкованная сталь, латунь), который обеспечивает механическую защиту и плотное прилегание к нагреваемой поверхности.
• Внутренняя структура: Внутри хомута размещены стеклянные кварцевые ТЭНы, работающие в инфракрасном диапазоне.
• Изоляция: Для безопасности и эффективности применяются термостойкие изолирующие материалы (миканит, керамика).
• Система обдува: В некоторых моделях предусмотрены вентиляторы, которые помогают равномерно распределять тепло и предотвращать перегрев.

Сравнение с другими типами нагревателей

Варианты исполнения и классификация

• По типу нагревательного элемента: Стеклянные кварцевые ТЭНы, нихромовые ленты, керамические элементы.
• По конструкции корпуса: Разъёмные и неразъёмные хомуты, с/без вентилятора.
• По способу монтажа: Закрепление с помощью болтов или зажимов, варианты с термостойкой пастой для лучшего контакта.
• По типу подключения: Однофазное или трёхфазное питание, различные варианты выводов проводов.

Промышленные применения

• Экструзия и переработка термопластов: Для равномерного нагрева цилиндров экструдеров, поддержания оптимальной температуры процесса.
• Трубопроводы: Нагрев жидкостей и растворов, протекающих по трубам.
• Сушка и термообработка: Использование инфракрасного излучения для сушки лакокрасочных покрытий, древесины и других материалов.
• Химическая промышленность: Нагрев реакционных аппаратов, сосудов, фланцев.

Технические характеристики

Монтаж и подключение

1. Подготовка поверхности: Очистить и обезжирить нагреваемую поверхность.
2. Подгонка хомута: Обеспечить плотное прилегание хомута к поверхности. При необходимости использовать термостойкую пасту для улучшения контакта.
3. Установка ТЭНов: Вставить стеклянные ТЭНы внутрь хомута согласно инструкции.
4. Закрепление хомута: Зафиксировать хомут с помощью болтов или зажимов.
5. Подключение электропитания: Подсоединить провода к ТЭНам, соблюдая схему подключения.
6. Проверка работы: После подключения проверить работу нагревателя и равномерность нагрева.

Меры безопасности

• Использовать термостойкие материалы: Корпус и изоляция должны выдерживать рабочие температуры.
• Обеспечить плотный контакт: Плохой контакт может привести к перегреву и выходу из строя нагревателя.
• Контроль температуры: Использовать термостаты или датчики для предотвращения перегрева.
• Избегать перегиба проводов: Не допускать механических повреждений электропроводки.

Преимущества хомутового нагревателя с ИК стеклянными ТЭНами

• Высокая эффективность нагрева: Инфракрасное излучение быстро и равномерно прогревает поверхности.
• Долговечность: Стеклянные ТЭНы устойчивы к окислению и коррозии.
• Безопасность: Отсутствие открытых нагревательных элементов, низкая вероятность короткого замыкания.
• Универсальность: Подходит для нагрева металлов, воздуха, жидкостей.
• Простота монтажа: Разъёмная конструкция позволяет легко устанавливать и снимать нагреватель.

Потенциальные ограничения

• Цена: Стеклянные ТЭНы дороже классических нихромовых элементов.
• Ограничения по температуре: Максимальная температура использования ограничена свойствами стекла и корпуса.
• Требовательность к качеству поверхности: Для эффективной работы необходим плотный контакт с нагреваемой поверхностью.

Рекомендации по выбору

1. Определить задачу: Для какого процесса нужен нагреватель (нагрев труб, сушка, термообработка).
2. Параметры нагреваемого объекта: Диаметр, длина, материал.
3. Требуемая температура: Выбрать нагреватель с достаточным запасом по максимальной температуре.
4. Условия эксплуатации: Наличие агрессивных сред, влажность, необходимость охлаждения.
5. Бюджет: Сопоставить цену и технические характеристики.

Для более подробной информации о хомутовых нагревателях и их применении, вы можете ознакомиться с другими статьями на нашем сайте.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эксплуатация и обслуживание хомутового нагревателя

Для обеспечения долговечности и эффективной работы хомутового нагревателя с инфракрасными стеклянными ТЭНами необходимо следовать определённым рекомендациям по эксплуатации и обслуживанию.

Регулярный контроль состояния

• Проверка изоляции: Регулярно осматривайте изоляционные материалы на наличие повреждений или износа. Это поможет предотвратить короткие замыкания и повысит безопасность эксплуатации.
• Мониторинг температуры: Используйте термостаты и датчики для контроля температуры нагрева. Это позволит избежать перегрева и продлить срок службы устройства.

Чистка и уход

• Очистка поверхности: Убедитесь, что поверхность нагревателя и нагреваемого объекта чистая и свободная от загрязнений. Это обеспечит лучший контакт и эффективность нагрева.
• Удаление пыли: Регулярно удаляйте пыль и другие загрязнения с корпуса нагревателя, чтобы избежать перегрева и обеспечить нормальную работу вентиляции.

Замена компонентов

При необходимости замены стеклянных ТЭНов или других компонентов, следуйте инструкциям производителя. Используйте только оригинальные запчасти, чтобы гарантировать совместимость и безопасность.

Сравнение с альтернативными решениями

Хомутовые нагреватели с инфракрасными стеклянными ТЭНами имеют свои уникальные преимущества, однако важно рассмотреть и альтернативные решения, которые могут быть применены в аналогичных условиях.

Перспективы развития технологий нагрева

С развитием технологий нагрева, хомутовые нагреватели с инфракрасными стеклянными ТЭНами продолжают эволюционировать. Ожидается, что в будущем будут внедрены новые материалы и технологии, которые повысят эффективность и безопасность этих устройств.

• Интеллектуальные системы управления: Внедрение систем автоматизации и управления, которые позволят более точно контролировать процесс нагрева и адаптироваться к изменениям в условиях эксплуатации.
• Новые материалы: Разработка новых термостойких и изолирующих материалов, которые могут улучшить эффективность и долговечность нагревателей.

Заключение

Хомутовые нагреватели с инфракрасными стеклянными ТЭНами представляют собой высокоэффективное решение для промышленных задач. Их применение в различных отраслях, таких как экструзия, сушка и термообработка, подтверждает их универсальность и надежность. С учетом постоянного развития технологий, эти устройства будут оставаться актуальными и востребованными на рынке.
