Узнайте, что скрывает тэн расшифровать для вашего проекта

Расшифровка и история: откуда взялось название и почему оно «скрывает» мощь

ТЭН — это не просто аббревиатура, а точное описание конструкции: трубчатый электронагреватель, где ключевой элемент — металлическая трубка, защищающая внутреннюю спираль. Термин «сукультен» (от немецкого Sukulten) иногда используется как синоним, подчеркивая закрытую трубчатую форму.

Изобретение ТЭНа датируется патентом начала XX века, когда инженеры решили проблему открытой нихромовой спирали, поместив ее в изолированную трубку для безопасности и равномерного нагрева. «Скрывает» ТЭН свою мощь в компактности: внешне простой, внутри — высокотехнологичная система, выдерживающая температуры до 750°C и нагрузки в промышленных условиях. Для проекта это значит: ТЭН — идеальный «невидимый герой», где 90% успеха зависит от правильного подбора под среду нагрева.

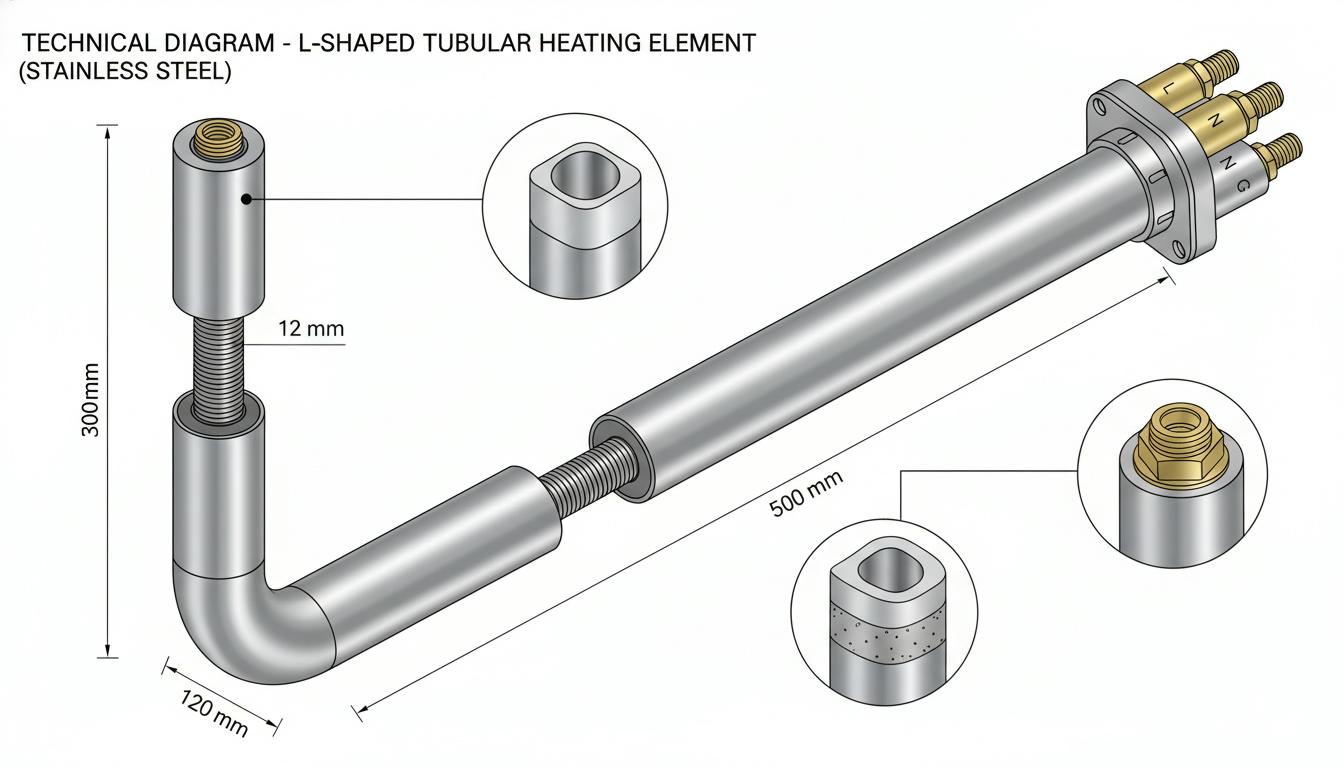

Устройство ТЭНа: разбор «по косточкам» с секретами конструкции

Конструкция ТЭНа гениальна в простоте, но полна нюансов, влияющих на срок службы (до 10 000 часов) и КПД (до 98%):

• Металлическая трубка (оболочка): тонкостенная, коррозионностойкая, диаметром 6–24 мм (стандарты: 8, 10, 12, 13, 16, 18 мм). Материалы: нержавеющая сталь, медь, латунь, титан, иногда с покрытием. Секрет: выбор металла по агрессивности среды — медь для воды, титан для химии.

<li><strong>Нагревательная спираль</strong>: нихромовая (никель-хром) или фехраль (железо-хром-алюминий) проволока с высоким сопротивлением. Накаляется от тока 220/380 В, выделяя тепло.</li>

<li><strong>Наполнитель (изолятор)</strong>: периклаз (MgO) - не проводит ток, но передает тепло (λ=30 Вт/м·К). Альтернативы: магний. <em>Секрет:</em> плотная утрамбовка предотвращает перегрев спирали.</li>

<li><strong>Контакты и изоляторы</strong>: фарфоровые в торцах, термоусадка для одноконцевых моделей. Монтаж: резьба, фланцы, штуцеры.</li>

<li><strong>Длина и мощность</strong>: от 280 мм до 6 м, 100 Вт–10+ кВт, напряжение 12–600 В.</li>

Принцип работы: ток → спираль нагревается → тепло через наполнитель → оболочка передает среде (конвекция, кондукция). Скрытый минус: накипь в воде снижает эффективность на 30–50%, требует защиты.

Типы ТЭНов: от бытовых до промышленных «монстров»

ТЭНы классифицируют по форме, монтажу, применению. Секрет: выбор типа определяет 70% успеха проекта.

Основные разновидности:

• Одноконцевые (картриджные, патронные): выводы с одного конца, для пресс-форм, экструдеров. Равномерный нагрев до 750°C, компактны.

<li><strong>Погружные</strong>: для жидкостей (вода, масло, химия). Холодный зев предотвращает перегрев.</li>

<li><strong>Сухие/мокрые</strong>: сухие - в колбе (дольше служат, но КПД ниже), мокрые - прямой контакт.</li>

<li><strong>Кварцевые</strong>: стекло, высокая стойкость, быстрый нагрев.</li>

<li><strong>Медные</strong>: теплопроводность, для медицины.</li>

<li><strong>Блочные/погружные нагреватели</strong>: несколько ТЭНов для больших объемов (котлы, парогенераторы).</li>

<li><strong>Оребренные</strong>: для воздуха, до 280°C.</li>

Сферы применения: быт, промышленность и экзотика

ТЭНы «скрывают» универсальность: нагрев жидкостей, газов, твердых тел.

Бытовые «секреты»

Чайники, утюги, стиральные машины, бойлеры, духовки, хлебопечки. В самогоноварении — для равномерного кипения.

Промышленные

Литейные формы, экструдеры, печи, вакуум-формовка, химия (селитровые ванны), нефтехимия (нефтепродукты), сельское хозяйство (подогрев). На транспорте: антиобледенение самолетов, судов.

Экзотика

Медицина (медные ТЭНы), опреснение воды, ИК-излучатели, защита от мороза.

Статистика: 80% водонагревателей на ТЭНах; в промышленности — расплав металлов, пластика.

Плюсы, минусы и «скрытые ловушки» для проектов

Плюсы:

• Высокий КПД, компактность, цены от 500 руб.
• Адаптация под напряжение/мощность.
• Долговечность при правильном выборе.

Минусы (что «скрывает»):

• Накипь/коррозия (решение: фильтры, сухие ТЭНы).
• Чувствительность к скачкам напряжения (нужен стабилизатор).
• Перегрев без термостата.

Советы для проекта: как выбрать и не ошибиться

1. Определите среду: вода — сухой/мокрый; химия — титан.
2. Рассчитайте мощность: 1–2 кВт/10 л воды; для воздуха — оребрение.
3. Безопасность: термостат, заземление, защита IP.
4. Ошибки: игнорирование накипи (менять каждые 2 года); перегрузка (+50% срока службы).
5. Инновации: ТЭНы с ИК-излучением, саморегулирующиеся для «умных» проектов.

Для статьи добавьте инфографику: схему ТЭНа, фото типов. Общий объем рынка — миллиарды единиц ежегодно, с ростом в экологии (электроотопление). ТЭН — не просто нагреватель, а «скрытый двигатель» прогресса, где знание деталей спасет проект от неудачи.

Теперь, когда мы разобрали основные аспекты ТЭНов и их устройства, стоит углубиться в практические советы по выбору и внедрению ТЭНа в различные проекты.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Правила выбора ТЭНа для вашего проекта

После того как мы определили основные аспекты устройства ТЭНов и их сфер применения, важно уточнить, как правильно выбрать ТЭН для конкретного проекта. Успех любого проекта во многом зависит от выбора правильного типа нагревателя, который наилучшим образом соответствует особенностям применения и рабочей среды.

1. Определите среду нагрева

Первым шагом в выборе ТЭНа является оценка среды, в которой будет работать аппарат. Например, для нагрева воды подойдут как сухие, так и мокрые ТЭНы, в то время как для химических растворов необходимо использовать модели из титана или других коррозионностойких материалов. При наличии агрессивных веществ важно учитывать не только материал ТЭНа, но и возможные последствия взаимодействия.

2. Рассчитайте необходимую мощность

При проектировании также важно правильно рассчитать мощность ТЭНа. Общая рекомендация для воды — 1–2 кВт на 10 литров, но для других сред может потребоваться индивидуальный подход. Например, для нагрева воздуха могут быть использованы оребренные ТЭНы, которые обеспечивают более эффективную теплопередачу. При этом нужно учитывать длину и диаметр нагревателя, чтобы обеспечить равномерное распределение тепла.

3. Обеспечьте безопасность

Безопасность является критически важным аспектом при использовании ТЭНа. Необходимо убедиться, что система охлаждения и термостат работают должным образом. Защитные устройства, такие как автоматические предохранители и стабилизаторы, помогут избежать перегрева и повреждения оборудования. Также стоит обратить внимание на уровень защиты IP, чтобы избежать контакта с водой или другим веществом.[6]

4. Учитывайте возможные ошибки

Игнорирование накипи может значительно снизить эффективность ТЭНа и привести к его поломке. Рекомендуется производить регулярное обслуживание и чистку нагревателей, особенно при работе с жесткой водой. Не стоит перегружать устройства, так как это может сократить срок службы на 50% и более. Лучше заранее спланировать профилактические мероприятия.

5. Следите за новыми технологиями

Современные технологии предлагают множество инновационных решений, которые могут улучшить эффективность нагрева. Например, ТЭНы с ИК-излучением или саморегулирующиеся модели могут адаптироваться к изменяющимся условиям. Это позволит сэкономить электроэнергию и избежать чрезмерного нагрева.

Примеры успешного применения ТЭНов в различных отраслях

Для лучшего понимания, как правильно выбирать и применять ТЭНы, рассмотрим несколько примеров из разных отраслей.

Сфера бытового применения

В обычной жизни ТЭНы находят применение в различных устройствах, начиная от чайников и заканчивая стиральными машинами. Например, в чайниках используются компактные нагреватели, которые обеспечивают быстрое кипение воды. В стиральных машинах ТЭНы помогают поддерживать нужную температуру воды на промежутке стирки.

Промышленность

В промышленности ТЭНы часто используются для нагрева жидкостей в производственных процессах. Например, в литейных формах ТЭНы обеспечивают стабильный и равномерный нагрев, что критично для качества отлива. В производстве пластика нагреватели используются для экструзии материалов, где важна точная температура плавления.

Энергетика и экология

В последние годы наблюдается рост интереса к экологически чистым технологиям, включая электроотопление. ТЭНы становятся частью новых систем отопления, предлагая эффективные решения с минимальным воздействием на окружающую среду. Последние исследования показывают, что с помощью правильного выбора ТЭНа можно значительно сократить энергетические затраты на отопление зданий.

Заключение

Знание о том, как правильно выбирать и использовать ТЭНы, поможет избежать множества проблем и улучшить эффективность различных проектов. Перспективы использования ТЭНов простираются от бытовых устройств до крупных промышленных систем, и каждый проект требует индивидуального подхода. Подробный анализ среды, расчет мощности и применение современных технологий сделают ваш выбор более осознанным и успешным.
