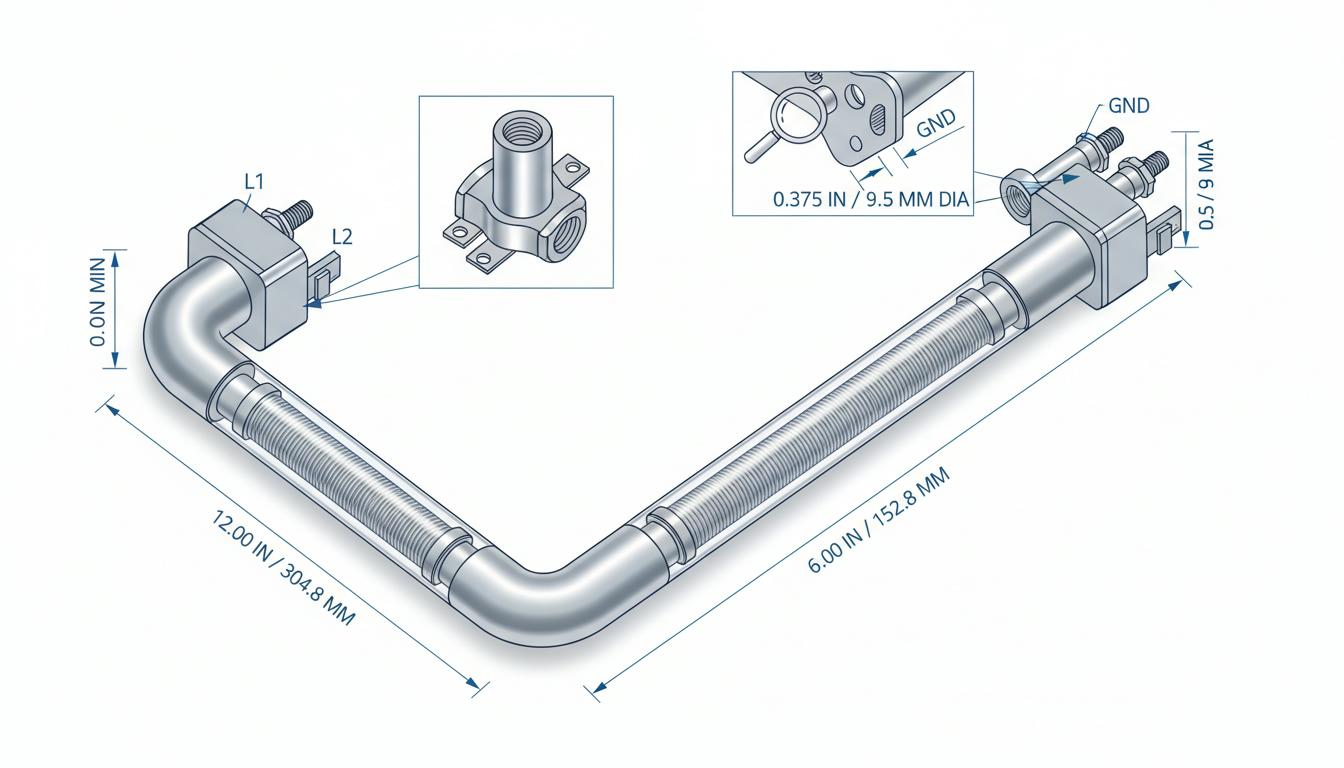

Влияние диаметра ТЭНа на эффективность нагрева

Диаметр трубки ТЭНа имеет прямое воздействие на его эксплуатационные характеристики, такие как площадь теплообмена, плотность мощности, температурный режим и общая эффективность нагрева.

Меньший диаметр усиливает интенсивность нагрева благодаря высокой плотности мощности, что способствует более быстрому достижению нужной температуры. Однако эта особенность приводит к повышенному риску перегрева и сокращению срока службы устройства. С другой стороны, больший диаметр обеспечивает равномерный теплоотвод, увеличивая площадь поверхности и снижая риски, особенно в средах, где имеется низкая теплопроводность, таких как масло или воздух. Таким образом, выбор диаметра ТЭНа критичен в зависимости от специфики применения, будь то бытовые, промышленные или специализированные нужды.

Основные физические принципы влияния диаметра на эффективность

Эффективность работы ТЭНа измеряется через коэффициент полезного действия (КПД). При контактном нагреве этот КПД близок к 100%, поскольку электрическая энергия практически полностью преобразуется в тепловую. Однако диаметр трубки существенно влияет на распределение тепла, что следует учитывать.

• Площадь теплообмена: Это та поверхность трубки, через которую осуществляется передача тепла в окружающую среду (воды, масла или воздуха). Площадь рассчитывается по формуле: F = π × D × L, где D — диаметр в метрах, а L — длина. Увеличение диаметра приводит к увеличению площади F, что улучшает теплоотвод и предотвращает локальный перегрев.

<li><strong>Плотность мощности</strong>: Определяется как <em>P / F</em> (Вт/см²), где P - мощность ТЭНа. При фиксированной мощности и длине меньший диаметр повышает плотность мощности, что может привести к интенсивному нагреву спирали (до 800°C). Однако это также может создавать риски, такие как перегрев изоляции и накипи, а также коррозия и сокращение срока службы.</li>

Рекомендуемые пределы удельной мощности зависят от среды:

• Вода: 9–15 Вт/см².
• Масло, мазут, битумы: 3–6,5 Вт/см², чтобы избежать осадка и самовозгорания.

Превышение этих норм может снизить эффективность на 20–30% из-за потерь на перегрев и потребует более частой замены элементов.

Пример расчета для ТЭНа

ТЭН мощностью 2000 Вт и длиной 50 см:

Из данной таблицы видно, что при диаметре 8 мм плотность мощности в 1,6 раза выше, что ускоряет нагрев. Однако температура оболочки при этом возрастает, что может снизить КПД в долгосрочной перспективе. Напротив, при диаметре 13 мм тепло распределяется более равномерно, что увеличивает срок службы на 20–50%.

Температурный режим и теплоотдача

• Температура оболочки: Меньший диаметр приводит к значительному росту температуры оболочки (до 650–800°C на спирали), что способствует быстрому нагреву. Тем не менее, это также может вызвать образование накипи в воде и ухудшение характеристик материалов. Увеличение диаметра снижает температуру на 20–30%, что продлевает жизнь ТЭНа в 1,5–2 раза.

<li><strong>Коэффициент теплоотдачи</strong>: В диапазоне 17–50 Вт/(м²·К) для проточных систем. К примеру, для ТЭНа диаметром 13 мм и длиной 40 см (мощность 0,6 кВт) площадь поверхности составляет примерно 0,0165 м². В статичных средах большой диаметр компенсирует низкий коэффициент, улучшая общую эффективность на 15–25%.</li>

При низкотеплопроводных средах, таких как масла, использование углеродистой стали с большим диаметром (Z-маркировка) ограничивает удельную мощность до 3 Вт/см², предотвращая перегрев.

Оребрение как усилитель эффекта

Использование ребер для увеличения площади теплообмена на 30–50% снижает плотность мощности и способствует более эффективной конвекции, сокращая время нагрева на 20%. Это особенно актуально для воздушного нагрева, где изгибы ребер улучшают потоки и снижают температуру поверхности.

Практические последствия для разных приложений

Бытовые ТЭНы (бойлеры, стиральные машины)

• Стандартные диаметры: 8–13 мм. Малый диаметр (8 мм) подходит для компактных устройств и ускоряет нагрев воды, но накипь может снизить эффективность на 30% без регулярной чистки.
• Рекомендация: 1 кВт на 10 м² при потолках 2,5 м, с корректировкой на высоту (+20% на метр).

Промышленные резервуары (масло, битумы)

• Диаметры: 16–18 мм с оребрением. Увеличенная площадь предотвращает образование осадка и повышает КПД до 95%. Неправильный выбор диаметра может привести к медленному нагреву.

Воздушный нагрев и отопление

• Рекомендуемые диаметры: 13–18 мм для равномерного нагрева без перегрева, мощность 1–1,2 кВт/10 м². Эти ТЭНы обладают низкой инерцией, обеспечивают точный контроль и экономию энергии до 30%.

Патронные ТЭНы для пресс-форм

• Диаметр: 9,86–18 мм (с затяжкой). Плотный контакт с материалом улучшает теплоотвод и снижает энергозатраты на 15–20%.

Ошибки и риски

• Слишком малый диаметр: может привести к перегреву, образованию накипи, коррозии и выходу из строя за 1–2 года.
• Слишком большой диаметр: ведет к медленному нагреву, избыточному объему и увеличению затрат.
• Решение: установка термодатчиков и терморегуляторов, а также расчет по формулам.

Сравнение стандартных диаметров ТЭНов

Типовые размеры ТЭНов: 6,5; 7,4; 8; 8,5; 10; 13; 16; 18 мм; выбор зависит от материала и среды.

Дополнительные факторы, усиливающие влияние диаметра

• Материалы: Нержавеющая сталь (304/316) для воды — до 15 Вт/см²; углеродистая сталь (Z) для масла — до 3 Вт/см².
• Форма и монтаж: Резьба, фланцы и штуцеры влияют на контакт. В проточных системах диаметр определяет наличие накипи и безопасность (заземление трубки).
• Энергоэффективность: Правильный диаметр сокращает потери на 20–30% и ускоряет нагрев материалов в производстве.
• Электроимпульсный режим: Уменьшение диаметра усиливает неоднородность температуры, что требует тщательной изоляции.

Оптимальный диаметр ТЭНа представляет собой компромисс между скоростью нагрева и надежностью. Расчет по конкретным условиям, включая мощность, среду и объем, может повысить эффективность системы на 25–40%, минимизируя риски. Переходя ко второй части статьи, рассмотрим влияние различных сред на эффективность работы ТЭНа и методы их оптимизации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Влияние среды на эффективность работы ТЭНа

После рассмотрения того, как диаметр ТЭНа влияет на его эффективность нагрева, важно проанализировать, как различные среды, в которых работают ТЭНы, воздействуют на их производительность. Правильный выбор среды и понимание её характеристик обеспечивают стабильный и длительный срок службы нагревательных элементов.

Теплопроводность среды

Теплопроводность — один из ключевых факторов, определяющих эффективность передачи тепла от ТЭНа в окружающую среду. Разные среды имеют различные коэффициенты теплопроводности:

• Вода: С высокой теплопроводностью, что позволяет добиться эффективного обмена теплом. Вода способна переносить тепло быстро и равномерно, что делает её идеальной средой для использования с ТЭНами малых диаметров (8–13 мм).

<li><strong>Воздух:</strong> С низкой теплопроводностью требует использования ТЭНов с большим диаметром и разнообразными конструкциями (например, с ребрами) для улучшения теплоотдачи. Это обеспечит более равномерный нагрев воздуха и минимизирует риски охлаждения.</li>

<li><strong>Масла и битумы:</strong> Поскольку они обладают ещё более низкой теплопроводностью, ТЭНы здесь должны быть сконструированы с большим диаметром (16–18 мм) и учитывать ограничения по удельной мощности (3–6,5 Вт/см²).</li>

Влияние температуру на КПД

Температура, при которой работает ТЭН, также играет критическую роль в его эффективности. Влияние температуры на КПД может быть значительным:

• При высокой температуре (650–800°C) может происходить интенсивное выделение тепла, что в некоторых случаях полезно для быстрого нагрева. Однако это также увеличивает риск перегрева и может привести к образованию накипи и коррозии, особенно в водных системах.

<li><strong>При более низких температурах</strong> (приближенных к рекомендованным 20–30% ниже максимума) ТЭНы будут работать более надежно, и срок их службы значительно увеличится. Это связано с более равномерным распределением тепла и минимизацией возможных повреждений изоляции.</li>

Влияние поведения нагреваемой среды

Поведение среды под воздействием нагрева — ещё один аспект, влияющий на выбор и тип ТЭНа.

• Статичные системы: В этих системах, где нет постоянного потока жидкости или газа, использование большого диаметра ТЭНа и правильной конструкции (например, с оребрением) может обеспечить необходимую эффективность. Это позволяет улучшить коэффициент теплоотдачи и минимизировать риск перегрева.

<li><strong>Проточные системы:</strong> Здесь критически важно обеспечить хороший поток среды для оптимизации теплообмена. Использование ТЭНа с относительно меньшим диаметром может быть оправдано, если система обеспечивает достаточную скорость потока, что способствует быстрому отведению образуемого тепла.</li>

Влияние на выбор типа ТЭНа в разных приложениях

При выборе ТЭНа для различных приложений необходимо учитывать специфику работы и характеристик нагреваемой среды:

Специфика регуляции и контроля в зависимости от среды

Для каждого типа среды важно учитывать уникальные аспекты контроля температуры и регулирования. Применение термодатчиков и терморегуляторов значительно улучшает управление процессами нагрева:

• Автоматизация: Интеграция современных автоматизированных систем управления позволяет избежать перегрева и оптимизировать энергозатраты.
• Мониторинг состояния ТЭНа: Использовать регулярные проверки состояния, принимая во внимание специфические потребности каждую среды, чтобы своевременно идентифицировать любые проблемы.

Выводы по оптимизации процессов нагрева

Правильный выбор ТЭНа в зависимости от среды, её характеристик и условий эксплуатации позволит значительно повысить эффективность работы системы в целом. Обеспечение оптимального диаметра, внимания к материалам, из которых изготовлены ТЭНы, и использования актуальных методов контроля определят надежность и долговечность нагревательных элементов.

Перед тем как переходить к практическому применению полученных знаний, важно ознакомиться с рекомендациями по оптимизации для разных ситуаций, чтобы максимально использовать возможности, которые предоставляет правильный выбор диаметра и типа ТЭНа.
