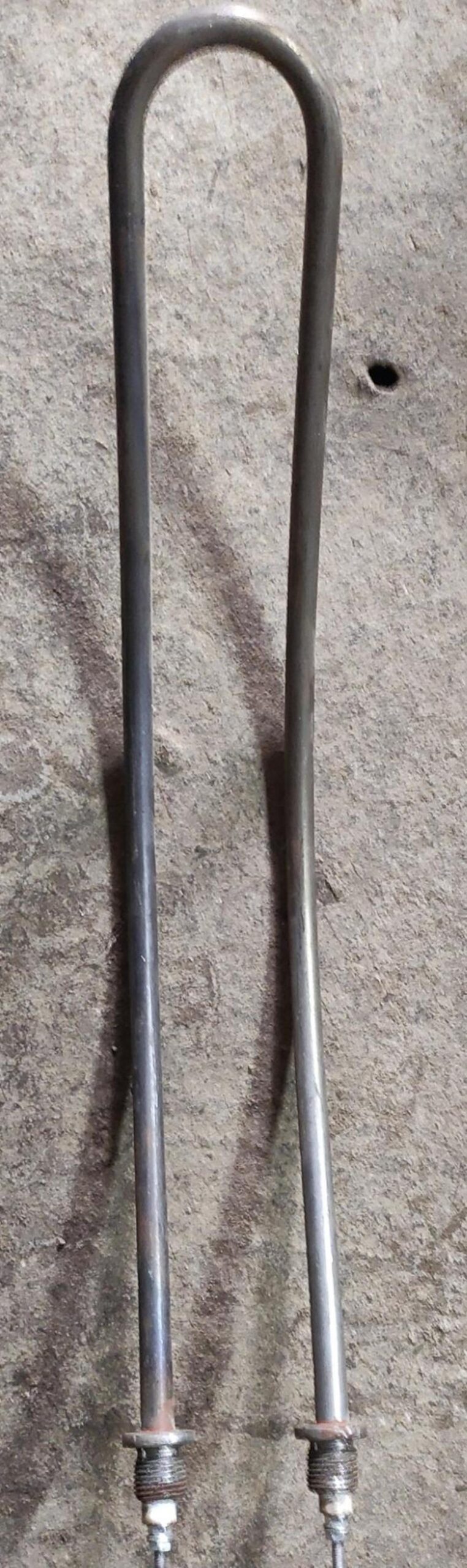

Тэн U образный. Длина 61см, 220В, 1250W

Тэн U образный. Длина 61см, 220В, 1250W Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы

U-образный ТЭН состоит из металлической трубки диаметром обычно 8–13 мм, согнутой в форме буквы «U», внутри которой размещена нихромовая спираль – нагревательный элемент с высоким удельным сопротивлением. Пространство между спиралью и оболочкой заполняется мелкодисперсным диэлектрическим и теплопроводным материалом, таким как оксид магния (MgO), который обеспечивает электроизоляцию, эффективный теплообмен и защиту от коротких замыканий. Торцы трубки герметизируются, а контактные стержни изолируются керамическими элементами для предотвращения утечек тока.

Ключевые конструктивные особенности для модели 61 см / 220 В / 1250 Вт:

• Выводы: Резьбовые шпильки (М4 или аналог), гайки или штуцеры (G1/2″, R30, М14–М24), обеспечивающие надежный монтаж и устойчивость к вибрациям, терморасширениям.
• Межцентровое расстояние: Не менее 1,5 диаметра трубки (минимум 12–20 мм для Ø8–13 мм), что позволяет компактно размещать элемент в ограниченном пространстве.
• Развернутая длина: Для 61 см в согнутом виде полная длина спирали может достигать 120–122 см, аналогично моделям с 365 мм (развертка 80 см) или 1000 мм.
• Герметичность: Полная защита от влаги и загрязнений, критично для водяных применений.

Принцип работы прост: электрический ток через нихромовую спираль генерирует тепло по закону Джоуля-Ленца, которое передается через оксид магния к оболочке и нагреваемой среде. Удельная поверхностная мощность для такой модели составляет около 2–13 Вт/см² в зависимости от среды (воздух – до 2 Вт/см², вода – до 13 Вт/см²), предотвращая перегрев и продлевая срок службы до 5000+ часов.

Технические характеристики и спецификации

Модель с длина 61 см, 220 В, 1250 Вт вписывается в стандартный диапазон U-образных ТЭНов: мощность 0,1–5 кВт, напряжение 220 В (бытовое), диаметр 8–16 мм. Ниже приведена таблица сравнения с близкими моделями для контекста.

Материалы и их выбор

• Нержавеющая сталь (AISI 304, 321, 12Х18Н10Т): Высокая коррозионная стойкость, для влажных, агрессивных, пищевых сред; срок службы 7–10 лет.
• Углеродистая сталь (сталь 10): Дешевле, для сухого воздуха, воды, масел; низкая стойкость к ржавчине.

Сравнение материалов:

Для 1250 Вт рекомендуется нержавейка в влажных условиях для минимизации простоев.

Преимущества и особенности модели

• Компактность: U-форма позволяет уместить длинный элемент (61 см) в малом объеме, идеально для бойлеров, калориферов.
• Равномерный нагрев: Большая площадь контакта снижает локальный перегрев, экономя 5–10% энергии против прямых ТЭНов.
• Универсальность: Работает с водой, воздухом (спокойным/обдуваемым >6 м/с), маслами, битумом, литейными формами.
• Экономичность: Стабильное напряжение обеспечивает расчетную мощность (P ~ U²); ПИД-регулировка экономит 20–25%.
• Безопасность: Изоляция, герметичность; пределы мощности по среде.

Области применения

U-образные ТЭНы 1250 Вт / 61 см востребованы в:

• Бытовые водонагреватели, бойлеры, кипятильники: Равномерный нагрев воды.
• Воздушные системы: Калориферы, сушилки, вентиляция (спокойный/обдуваемый воздух).
• Пищевая промышленность: Нагрев растворов, стерилизация (нержавейка).
• Промышленность: Масло, битума, литейные формы, пресс-формы.
• Специфика: Для воздуха – гладкий или оребренный (Ø22 мм для 10 мм трубки); для воды – штуцерный монтаж.

Оптимизация: В парных системах секционное регулирование; в возобновляемой энергии – интеграция с умным домом.

Монтаж, эксплуатация и обслуживание

Пошаговая инструкция монтажа:

1. Проверьте совместимость: межцентровое расстояние, штуцер (G1/2″).
2. Установите в отверстие/фланец, затяните гайки (момент 20–30 Нм).
3. Подключите к 220 В (шпильки М4, клеммы).
4. Заполните средой, обеспечьте поток (воздух >6 м/с).
5. Тестируйте: температура не >200–300°C на оболочке.

Меры безопасности:

• Стабилизатор напряжения (перепады меняют P на 20%+).
• Не превышать удельную мощность.
• Регулярно чистить от накипи (в воде).
• Избегать сухого хода.

Типичные проблемы и решения:

• Перегрев: Увеличить поток или мощность.
• Коррозия: Заменить на нержавейку.
• Поломка: Срок 5000 ч; замена по симптомам (не нагрев).

Сравнение с аналогами и тенденции

Сравнение форм ТЭНов:

Тенденции: Рост применения в умных системах, ВИЭ; кастомизация (длина до 6000 мм, мощность 10 кВт+). Для 1250 Вт – акцент на энергоэффективность.

Эта модель – оптимальный баланс цены и качества с высоким спросом в России и СНГ. Важно отметить, что для производства существуют индивидуальные расчеты под конкретные проекты.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Особенности эксплуатации и монтажа U-образного ТЭНа

Правильный монтаж и эксплуатация U-образного ТЭНа длиной 61 см и мощностью 1250 Вт играют важную роль в достижении его максимальной эффективности и долговечности. Учитывая конструктивные нюансы и характеристики, можно обеспечить надежную работу устройства в различных условиях.

Подготовка к установке

Перед установкой ТЭНа необходимо провести тщательную подготовку. Убедитесь в наличии всех необходимых компонентов и инструментов. Включите в список:

• Монтажные инструменты (отвертки, ключи).
• Теплоизоляционные материалы для улучшения энергоэффективности.
• Электрические соединения и дополнительные элементы для безопасного подключения к сети.

Порядок монтажа

1. Проверка совместимости: Убедитесь, что параметры ТЭНа соответствуют системным требованиям (штуцер, межцентровое расстояние).
2. Монтаж: Установите ТЭН в подготовленное отверстие или фланец, затяните монтажные гайки с помощью момента 20-30 Нм для обеспечения герметичности.
3. Электрическое подключение: Подключите ТЭН к сети с напряжением 220 В, используя надежные клеммы и шпильки М4.
4. Проверка системы: Проверьте функционирование системы, убедившись в отсутствии утечек и правильной работе самого ТЭНа.

Эксплуатация U-образного ТЭНа

Для достижения наиболее эффективной работы важно учитывать следующие аспекты эксплуатации:

• Регулярное техническое обслуживание: Осуществляйте регулярные проверки на наличие накипи и других загрязнений, особенно если ТЭН используется в водяных системах.
• Мониторинг температуры: Убедитесь, что температура на оболочке не превышает 200-300°C, что может привести к повреждению устройства.
• Избежание режима сухого хода: Данный режим может привести к перегреву и выходу ТЭНа из строя, поэтому необходимо контролировать уровень рабочей среды.

Преимущества и недостатки U-образного ТЭНа

Несмотря на множество преимуществ, которые предоставляет U-образный ТЭН, важно также учитывать потенциальные недостатки, чтобы принимать осознанные решения о его использовании.

Преимущества:

• Высокая теплопроводность: Оптимальная конструкция обеспечивает равномерный нагрев.
• Экономия электроэнергии: Эффективное распределение тепла позволяет сократить расходы на электроэнергию.
• Универсальное применение: Подходит для разных сред – от воды до воздуха и масел.

Недостатки:

• Чувствительность к условиям эксплуатации: Необходимость в правильных условиях для работы; перегрев может сократить срок службы.
• Стоимость: При сравнении с более простыми моделями, U-образные ТЭНы могут оказаться дороже.

Динамика применения и технологические тренды

С увеличением интереса к энергоэффективным и компактным решениям, применение U-образных ТЭНов только возрастает. Важно упомянуть некоторые актуальные тенденции:

• Интеграция с умными домами: Увеличивается спрос на системы, которые можно интегрировать в общей умной экосистеме здания, что повышает контроль над энергопотреблением.
• Использование экологически чистых материалов: С каждым годом увеличивается интерес к экологически безопасным и легким для утилизации материалам для производства ТЭНов.
• Разработка адаптивных систем управления: Ведется работа над системами управления, позволяющими автоматически регулировать потребление энергии в зависимости от температуры окружающей среды.

Введение таких технологий сделает U-образный ТЭН одним из наиболее популярных решений для модернизации систем нагрева в жилых и промышленных условиях.

Заключительные рекомендации

Независимо от области применения, регулярное обслуживание и правильный монтаж U-образного ТЭНа длиной 61 см и мощностью 1250 Вт будут способствовать повышению его долговечности и эффективности. Учитывание всех перечисленных нюансов в процессе эксплуатации позволит избежать многих распространенных проблем и максимально использовать преимущества данного устройства.
