Тэн g1 1 2 9 кВт: Как выбрать идеальный для вашего проекта

Что такое блочный ТЭН и как он устроен

Блочный ТЭН (ТЭНБ) представляет собой группу трубчатых электронагревателей, смонтированных во фланце путем обжатия в отверстиях. Стандартный блок мощностью 9 кВт состоит из трех отдельных ТЭНов мощностью по 3 кВт каждый, что обеспечивает возможность ступенчатого включения мощности.

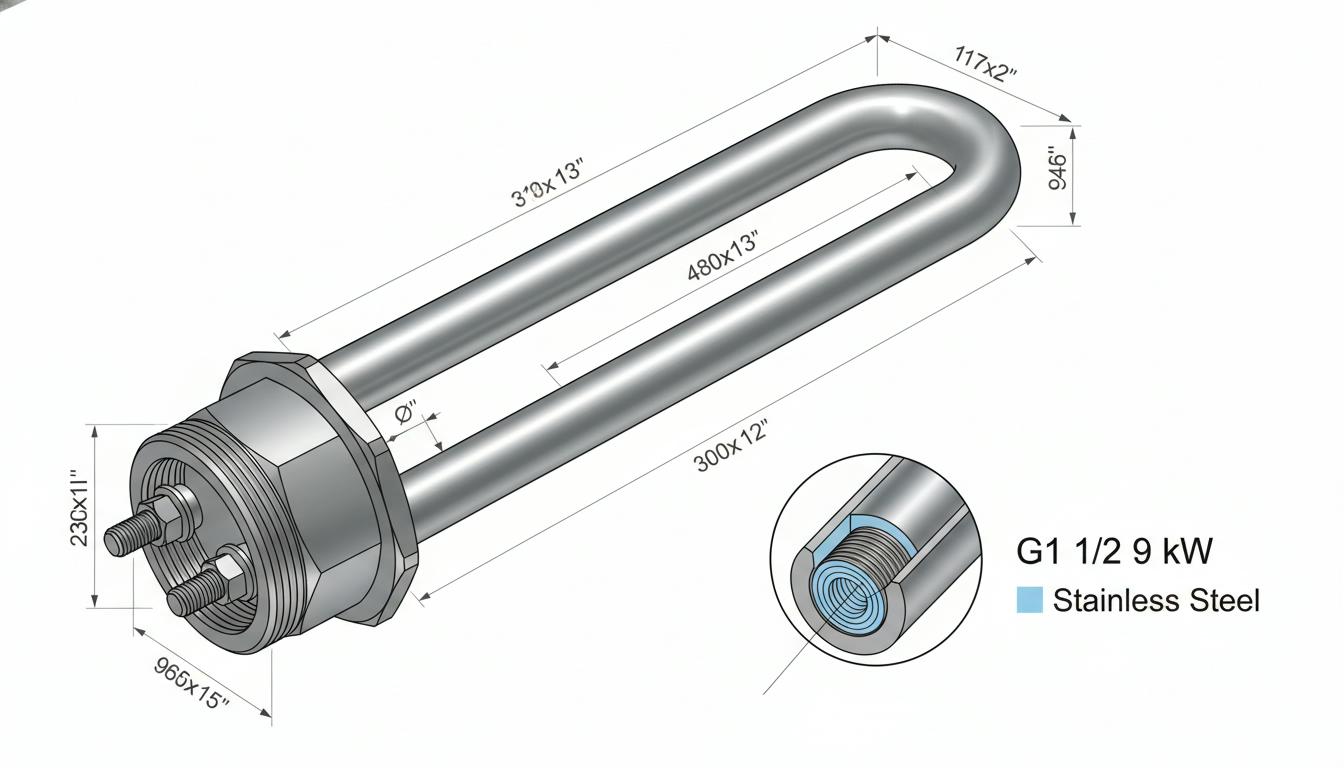

Конструкция и основные компоненты

Основные конструктивные элементы включают:

• Резьбовой фланец G1 1/2″ для монтажа в корпус котла
• Трубчатые электронагреватели диаметром 10 мм из специальных материалов
• Резьбовые выводы М4 для подключения электропитания, которые при необходимости закрываются пластиковым колпаком
• Шестигранник на обратной стороне для удобства установки и демонтажа

Длина монтажной части, которая вкручивается в котел, составляет примерно 365–385 мм, при общей габаритной длине около 400–415 мм.

Основные технические характеристики

Ступени мощности: Благодаря трем независимым элементам, блок позволяет включать мощность ступенями — 3 кВт, 6 кВт и полные 9 кВт, что обеспечивает значительную экономию электроэнергии.

Материалы и их влияние на долговечность

Выбор материала оболочки критически важен для долговечности устройства:

Углеродистая сталь

Традиционный материал, который используется в большинстве стандартных блоков ТЭН. Преимущества:

• Более низкая стоимость
• Хорошая теплопроводность
• Надежность при работе с чистой водой и стандартными теплоносителями

Недостатки:

• Подвержена коррозии при работе с агрессивными средами
• Требует более частого обслуживания в системах с повышенной влажностью
• Более короткий срок службы при работе в сложных условиях

Нержавеющая сталь

Премиум-вариант, обеспечивающий максимальную защиту от коррозии. Преимущества:

• Высокая устойчивость к коррозии и окислению
• Длительный срок службы (более 10 лет даже в агрессивных средах)
• Совместимость с любыми теплоносителями, включая антифризы
• Отличное соотношение цена/долговечность для долгосрочного использования

Недостатки:

• Более высокая стоимость (примерно на 30–50% выше стальных аналогов)
• Несколько меньшая теплопроводность по сравнению с углеродистой сталью (однако практически незаметно)

Области применения и совместимость

ТЭН G1 1/2 9 кВт используется в системах отопления для нескольких основных целей:

• Твердотопливные котлы — основное применение. Устройство вкручивается непосредственно в корпус котла для дополнительного электрического нагрева теплоносителя. Совместимо с котлами серий:
• Куппер (Куппер ОК 30, ОК 42, ПРО 28, ПРО 36, ПРО 42)
• Теплодар
• Зота
• Партнер
• Стэн
• Таифун
• Ураган (Ураган, Ураган Проф)
• R2
• Zeus (Зевс)
• Электрические котлы — для расширения функциональности и увеличения мощности существующей системы.
• Резервуары под давлением — для нагрева жидкостей в промышленных и жилищных системах при давлении до 2,5–3 атм.

Важно: прежде чем покупать, уточните совместимость конкретного ТЭНа со своим котлом, проверив присоединительный размер и расстояние от фланца до внутреннего края корпуса.

Критерии выбора идеального ТЭНа для вашего проекта

1. Определение необходимой мощности

Мощность 9 кВт подходит для:

• Домов площадью до 90 м² при стандартной высоте потолков 2,7 метра (при условии хорошей теплоизоляции).
• Дополнительного нагрева в твердотопливных системах отопления.
• Обеспечения горячего водоснабжения в комбинированных системах.

Если требуется меньшая мощность, существуют блоки мощностью 6 кВт (3×2 кВт). Для больших объемов — используются несколько блоков параллельно.

2. Выбор материала оболочки

Рекомендуйте углеродистую сталь, если:

• Система работает с чистой водой и стандартными теплоносителями.
• Бюджет ограничен.
• Планируется замена каждые 5–7 лет.
• Система находится в сухом помещении.

Выбирайте нержавеющую сталь, если:

• Система использует антифризы или специальные теплоносители.
• Требуется максимальный срок службы (10+ лет).
• Система подвергается влиянию влажности.
• Планируется длительная эксплуатация без обслуживания.

3. Проверка совместимости с котлом

Основные параметры совместимости:

• Присоединительный размер: G1 1/2″ — универсальный стандарт, встречающийся на большинстве современных котлов.
• Длина монтажной части: 365–385 мм — стандартная для этого класса устройств.
• Рабочее давление: 3 атм — достаточно для большинства систем отопления (обычное рабочее давление 1–2 атм).

Обязательно уточните у производителя котла точные параметры присоединения перед заказом.

4. Анализ требований к управлению

Ступенчатое управление (3 кВт → 6 кВт → 9 кВт) позволяет:

• Экономить электроэнергию, используя только необходимую мощность в холодные периоды.
• Снижать нагрузку на электросеть.
• Автоматизировать процесс нагрева с помощью пульта управления.

Управление производится ручным включением-отключением отдельных ТЭНов через резьбовые выводы М4. Для удобства рекомендуется приобрести пульт управления отдельно (обычно не входит в комплект).

5. Бюджетное планирование

На российском рынке (по состоянию на январь 2026 года) ориентировочные цены:

• Блок ТЭН из углеродистой стали: 1 870–2 200 руб.
• Блок ТЭН из нержавеющей стали: 2 500–3 500 руб.

Учитывайте, что нержавеющий вариант окупается через 5–7 лет за счет длительного срока службы и отсутствия необходимости в частых заменах.

Подготовка к установке и важные проверки

Перед монтажом блока ТЭНа необходимо выполнить ряд обязательных операций:

Очистка и подготовка:

• Удалить заводскую смазку с корпуса электронагревателей и фланца.
• Важно: не допускать попадания моющей жидкости на контактные стержни и изоляционные втулки.
• При необходимости протереть контактные стержни и изоляционные втулки от грязи и пыли.

Проверка электробезопасности:

• Измерить сопротивление изоляции каждого блока ТЭН — оно должно быть не менее 0,5 МОм в холодном состоянии.
• При значениях ниже указанного минимума — блок не пригоден к использованию.

Безопасность при монтаже:

• Запрещается проводить осмотр или ремонт блоков ТЭН, находящихся под напряжением.
• При монтаже блока необходимо руководствоваться «Правилами устройства электроустановок».

Признаки качества и способы избежать подделок

К сожалению, на рынке существуют дешевые подделки, которые могут быть опасны для вашей системы.

Признаки оригинального, качественного блока ТЭН:

• Соответствие ГОСТам: блок должен отвечать ГОСТ 19108-81 (трубчатые электронагреватели) и ГОСТ 6357-81 (фланцы с трубной резьбой).
• Производитель: проверьте репутацию производителя — оригинальные блоки продаются более 2000 единиц с нулевым количеством рекламаций и гарантийных обращений.
• Материал фланца: качественный блок имеет надежное резьбовое соединение без люфтов.
• Контактные стержни: ровные, без деформаций, с хорошей изоляцией.
• Упаковка: оригинальные изделия поставляются в заводской упаковке с документацией.
• Цена: если цена намного ниже рыночной (менее 1 500 руб для стальных вариантов) — это признак подделки.

Рекомендации по выбору для различных сценариев

Для жилого дома с твердотопливным котлом: выбирайте нержавеющий блок ТЭН G1 1/2 9 кВт — инвестиция окупится через несколько лет благодаря надежности и отсутствию необходимости в замене. Ступенчатое управление позволит экономить электроэнергию в переходные периоды.

Для промышленного или коммерческого применения: рекомендуется блок из углеродистой стали с регулярным техническим обслуживанием и плановой заменой (каждые 5–7 лет). Это позволит снизить начальные капитальные затраты при сохранении надежности.

Для систем с антифризом: обязательно используйте только нержавеющую сталь — углеродистая сталь быстро коррозирует при контакте с антифризными жидкостями и может выйти из строя за 1–2 года.

Для модернизации старой системы отопления: перед установкой убедитесь в совместимости с вашим котлом (особенно важны размеры), проверьте состояние внутренних стенок котла и при необходимости произведите промывку системы перед монтажом нового блока ТЭНа.

Гарантия, обслуживание и долговечность

Оригинальные блоки ТЭН обычно поставляются с гарантией 12–24 месяца в зависимости от производителя. Для достижения максимального срока службы:

• Ежегодно проверяйте состояние изоляции.
• Избегайте скачков напряжения в электросети (используйте стабилизатор).
• Следите за чистотой теплоносителя (в идеале раз в 2 года очищайте систему).
• При появлении утечек или странных шумов немедленно отключите нагреватель.

При правильной эксплуатации блок из углеродистой стали прослужит 5–7 лет, а из нержавейки — 10–15 лет.

Теперь давайте рассмотрим более детально, какие факторы влияют на выбор между различными типами ТЭНов, а также какие аспекты следует учитывать при монтаже и обслуживании этих устройств для достижения наилучших результатов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Дополнительные аспекты выбора и установки ТЭНа G1 1/2 9 кВт

После того как вы определились с критериям выбора, важным этапом становится правильная установка и обслуживание ТЭНа G1 1/2 9 кВт. Рассмотрим подробнее на что стоит обратить внимание, чтобы продлить срок службы устройства и обеспечить его безопасную эксплуатацию.

Правила установки ТЭНа

При монтаже блока ТЭНа необходимо следовать особым правилам:

• Выдержка температуры: перед установкой убедитесь, что система отопления и сама установка остыли. Это поможет избежать травм и повреждений.
• Уплотнители: используйте качественные уплотнительные кольца, чтобы избежать утечек горячей воды и пара из системы.
• Проверка на герметичность: после монтажа проверьте все соединения на предмет утечек перед запуском системы в эксплуатацию.

Обслуживание ТЭНа

Для обеспечения долгосрочной работы ТЭНа необходимо регулярно проводить его обслуживание, которое включает в себя:

• Очистку: в зависимости от качества теплоносителя, стоит раз в год очищать ТЭН от отложений и накипи.
• Проверка крепления: периодически проверяйте все соединения на предмет обеспечения надежной фиксации и отсутствия коррозии.
• Замена уплотнителей: в случае появления признаков износа или деформации уплотнительных кольцев следует их немедленно заменить.

Управление системой отопления

Система управления ТЭНом может значительно влиять на эффективность его работы. Рассмотрим различные методы управления:

• Автоматизированные системы: использование современных контроллеров или систем управления позволяет оптимизировать работу ТЭНа и избегать перегрузок.
• Температурные датчики: установка датчиков температуры в различных зонах отопления помогает контролировать мощность нагрева и поддерживать комфортные условия.
• Настройка режима работы: в REMOTE режимах можно настроить автоматическое включение/выключение в зависимости от температуры или времени суток.

Типичные ошибки при установке и эксплуатации ТЭНа

Избежать проблем с ТЭНом позволяет знание частых ошибок:

• Игнорирование требований безопасности: установка и эксплуатация ТЭНа при напряжении без четкой проверки состояния изоляции предоставляют опасность для пользователя.
• Неправильный выбор места установки: установка ТЭНа в местах с высоким уровнем влажности или низкой вентиляцией может привести к ухудшению его работы.
• Отсутствие регулярного обслуживания: пренебрежение плановым обслуживанием может привести к непредвиденным поломкам и более скорой замене оборудования.

Выбор дополнительных аксессуаров

Для улучшения работы системы отопления рекомендуется рассмотреть возможность установки дополнительных аксессуаров:

• Системы рециркуляции: обеспечивают постоянное движение теплоносителя, что способствует снижению времени нагрева.
• Силовые стабилизаторы: особенно важны при неустойчивом электроснабжении, что помогает избежать сбоев в работе блока ТЭН.
• Мониторинг расхода энергии: позволяют лучше контролировать расходы и оптимизировать использование электроэнергии.

Использование современных технологий

Технологии не стоят на месте, и это касается также оборудования для отопительных систем. Рассмотрите возможность использования:

• Смарт-контроллеров: которые позволяют управлять температурой и режимами работы ТЭНа через мобильные приложения.
• Пилотных обратно-восстановительных устройств: которые способны автоматически встраиваться в существующие системы и увеличивать их эффективность.

Соблюдая эти рекомендации и принимая во внимание особенности выбора и эксплуатации ТЭНа G1 1/2 9 кВт, вы можете значительно повысить его производительность и срок службы, что, безусловно, приведет к качественному отоплению вашего помещения.

Перейдем к более детальному разбору ремонтных работ и устранения возможных неисправностей, которые могут возникнуть в процессе эксплуатации ТЭНа. Это поможет вам быть подготовленными к любым ситуациям, связанным с работой этого вида оборудования.
