Определение и принцип работы

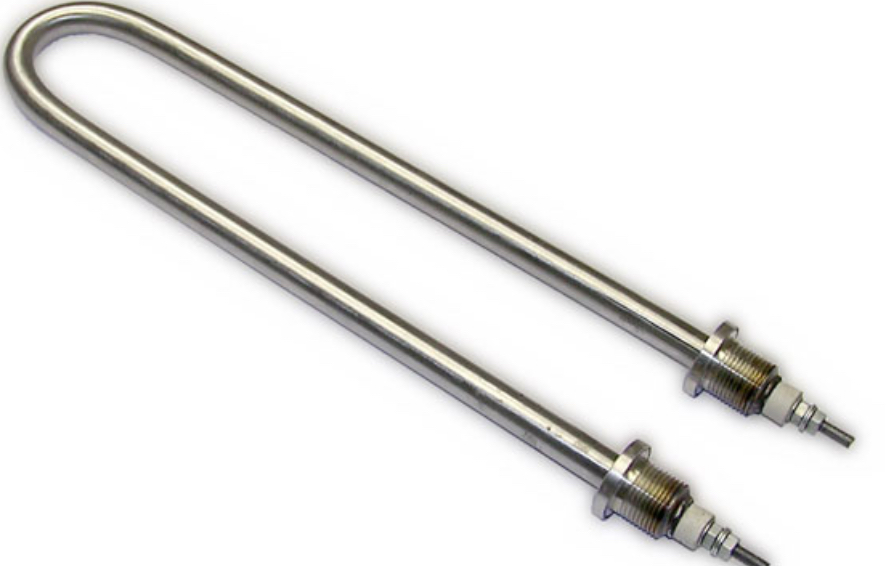

ТЭН (трубчатый электронагреватель) — это электрический прибор, предназначенный для преобразования электрической энергии в тепловую за счёт протекания тока через нагревательный элемент, заключённый в металлическую трубку. U-образный ТЭН — один из самых распространённых конструктивных вариантов, где две трубки соединены дугой, образуя букву «U». Благодаря компактности, хорошей теплоотдаче и удобству монтажа такие элементы широко применяются в водонагревателях, бойлерах, промышленных котлах и тепловых установках.

Техническая спецификация

Рассмотрим тип ТЭН-85.220В 1,5кВт с U-образной трубкой. Несмотря на отсутствие такого артикула в открытых каталогах, мы можем экстраполировать параметры по аналогичным изделиям и общестандартной маркировке:

Эти данные — обобщение по наиболее популярным моделям, например, U-образный медный ТЭН 1,5 кВт для Ariston имеет диаметр 10 мм, диапазон термостата +30…+70°C, подходит для бойлеров объёмом до 80–100 л. Водяные U-образные ТЭНы из нержавеющей стали для промышленности имеют аналогичную мощность и напряжение, но могут отличаться по габаритам, диаметру и типу соединения.

Материалы и их свойства

Материал трубки — ключевой параметр для долговечности и эффективности:

• Медь: отличная теплопроводность, быстрый нагрев, но хуже противостоит агрессивной воде, требует защиты анодом, чаще используется в бытовых водонагревателях.
• Нержавеющая сталь: высокая коррозионная стойкость, рекомендована для жёсткой и минерализованной воды, часто применяется в промышленных и бытовых моделях, несколько медленнее нагревается, но долговечнее.
• Оцинкованная (углеродистая) сталь: дешевле, подходит для технических систем, где нет прямого контакта с питьевой водой, менее долговечна, чем нержавейка.
• Титан, инколой, Hastelloy: для экстремальных условий (высокая температура, агрессивные среды), крайне редки для бытовых моделей.

Нагревательная спираль — нихромовая (NiCr), обеспечивает высокую температуру и малую деформацию при нагреве.

Изоляция — между спиралью и трубкой засыпается оксид магния (периклаз) или иной диэлектрик с высокой теплопроводностью.

Применение и сфера использования

U-образные ТЭНы 1,5 кВт, 220 В применяются:

• Бытовые электрические водонагреватели (бойлеры): компактная форма позволяет разместить мощный нагреватель даже в баках малого объёма; часто идут с анодом для защиты от коррозии и терморегулятором для точного поддержания температуры.
• Промышленные и коммерческие ёмкостные водонагреватели: для нагрева большого объёма воды или технологических жидкостей.
• Системы отопления: как дополнительный или аварийный источник тепла.
• Автоклавы, мойки, пищевое оборудование: где требуется быстрый и компактный нагрев жидкости до заданных температур.

U-образная форма выгодна тем, что при равной мощности нагреватель занимает меньше места, чем прямой, а гибкость расположения позволяет использовать разные схемы установки (вертикально, горизонтально, под углом).

Типы монтажа и подключения

Крепление обычно осуществляется через фланец (D 42–48 мм) или штуцер (G½, 1¼″ и др.).

Резьба под анод — часто M6, чтобы обеспечить замену без разборки бака.

Термостат — интегрирован или устанавливается отдельно, диапазон регулировки +30…+70°C — стандарт для бытовых водонагревателей.

Кабель питания — стандартный 220 В, сечение не менее 1,5 мм², обязательна защита УЗО.

Алгоритм монтажа:

1. Обесточить прибор и слить воду.
2. Снять старый ТЭН (открутить фланец/штуцер, аккуратно вынуть элемент).
3. Проверить соответствие нового ТЭНа (габариты, мощность, тип резьбы/фланца, материал).
4. Установить новую прокладку для герметичности.
5. Закрепить новый ТЭН, подключить контакты.
6. Вернуть анод (если есть).
7. Провести пробный запуск с контролем на отсутствие протечек и правильную работу термостата.

Необходимые инструменты: гаечные ключи, отвёртки, фум-лента/герметик, мультиметр для проверки целостности спирали.

Алгоритм подбора и замены

Ключевые критерии выбора:

• Мощность — должна соответствовать объёму бака и скорости нагрева (для бытовых бойлеров 50–80 л обычно 1–2 кВт, для больших — 3 кВт и выше).
• Форма и габариты — обязательно замерить старый ТЭН (длина, диаметр, высота установочного габарита, межцентровое расстояние, тип контактов).
• Материал — медь для мягкой воды, нержавейка для жёсткой и минерализованной.
• Тип крепления и резьбы — фланец, штуцер, диаметр, шаг.
• Наличие термостата/анода — совместимость с вашей моделью.
• Репутация производителя — Тэн-Миасс и Завод ТЭН 1 считаются более надёжными.
• Цена/качество — не всегда самый дешёвый вариант самый выгодный в долгосрочной перспективе.

Популярные ошибки при выборе:

• Несоответствие габаритов и типа крепления.
• Неучёт агрессивности воды (выбор меди для жёсткой воды без регулярной замены анода).
• Игнорирование необходимости замены прокладки.

Проблемы и диагностика неисправностей

Типичные неисправности:

• Перегорание спирали — ТЭН не греет, проверяется мультиметром (сопротивление между контактами должно быть в пределах 30–40 Ом для 1,5 кВт).
• Пробой изоляции — утечка тока на корпус, срабатывает УЗО, требуется замена.
• Образование накипи — снижение эффективности нагрева, перегрев и преждевременный выход из строя (необходима регулярная чистка или установка магниевого анода).
• Коррозия трубки — особенно у медных и оцинкованных моделей в агрессивной среде.
• Поломка термостата — вода либо не нагревается, либо перегревается.

Диагностика:

• Проверка сопротивления — между контактами ТЭНа.
• Проверка на пробой — между контактом и корпусом (должно быть «бесконечность»).
• Визуальный осмотр — накипь, трещины, следы коррозии.

Советы по продлению ресурса:

• Установите фильтр для воды, если она жёсткая.
• Регулярно (раз в 1–2 года) проверяйте и заменяйте анод.
• При появлении накипи — демонтируйте и очистите ТЭН (лимонная кислота, спецсредства).
• Не превышайте максимально допустимую температуру (обычно 90–100°C).

Сравнение с другими типами ТЭНов

Безопасность и длительный ресурс

Срок службы качественного ТЭНа — 3–5 лет при нормальных условиях эксплуатации и регулярном обслуживании.

Безопасность: Обязательно использовать УЗО, не эксплуатировать прибор с повреждённой изоляцией, не превышать температурные и нагрузочные ограничения, избегать работы на сухую (без воды).

Признаки необходимости замены:

• Вода не нагревается или нагревается медленно.
• Часто срабатывает УЗО.
• Видимые повреждения, течь, сильная коррозия.
• Рост энергопотребления.

Переход к следующей части статьи

Следующий раздел будет посвящён более детальному анализу типов монтажа и подключения, а также алгоритму подбора и замены ТЭНов, что поможет вам лучше понять, как правильно выбрать и установить ТЭН для вашего оборудования.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Алгоритм подбора и замены

При выборе и замене U-образного ТЭНа 1,5 кВт, 220 В важно учитывать несколько ключевых факторов, чтобы обеспечить его эффективную и безопасную работу. Правильный подбор ТЭНа поможет избежать проблем с нагревом и продлить срок службы оборудования.

Ключевые критерии выбора

• Мощность: Определите необходимую мощность в зависимости от объёма бака и желаемой скорости нагрева. Для бытовых бойлеров объёмом 50–80 л обычно требуется 1–2 кВт, для больших систем — 3 кВт и выше.
• Форма и габариты: Замерьте старый ТЭН, чтобы определить длину, диаметр и высоту установочного габарита, а также межцентровое расстояние и тип контактов.
• Материал: Выбор материала трубки зависит от качества воды: медь подходит для мягкой воды, а нержавеющая сталь — для жёсткой и минерализованной.
• Тип крепления и резьбы: Убедитесь, что новый ТЭН совместим с типом крепления (фланец, штуцер) и резьбы.
• Наличие термостата и анода: Проверьте, есть ли в комплекте термостат и анод, и совместимы ли они с вашей моделью.
• Репутация производителя: Рекомендуется выбирать ТЭНы от проверенных производителей, таких как Завод ТЭН 1 и Тэн-Миасс.
• Цена/качество: Не всегда самый дешевый вариант является самым выгодным в долгосрочной перспективе.

Популярные ошибки при выборе

• Несоответствие габаритов и типа крепления.
• Неучёт агрессивности воды, что может привести к быстрому выходу из строя ТЭНа.
• Игнорирование необходимости замены прокладки, что может вызвать утечки.

Проблемы и диагностика неисправностей

Неисправности ТЭНа могут значительно повлиять на его работу и безопасность. Рассмотрим основные проблемы и методы их диагностики.

Типичные неисправности

• Перегорание спирали: Если ТЭН не греет, проверьте сопротивление между контактами с помощью мультиметра. Для ТЭНа мощностью 1,5 кВт оно должно быть в пределах 30–40 Ом.
• Пробой изоляции: Утечка тока на корпус может привести к срабатыванию УЗО. В этом случае требуется замена ТЭНа.
• Образование накипи: Снижение эффективности нагрева может быть вызвано накипью. Регулярная чистка или установка магниевого анода помогут избежать этой проблемы.
• Коррозия трубки: Особенно у медных и оцинкованных моделей в агрессивной среде. Необходимо следить за состоянием ТЭНа и при необходимости заменять его.
• Поломка термостата: Если вода не нагревается или перегревается, возможно, термостат вышел из строя.

Диагностика неисправностей

• Проверка сопротивления: Измерьте сопротивление между контактами ТЭНа.
• Проверка на пробой: Измерьте сопротивление между контактом и корпусом. Должно быть «бесконечность».
• Визуальный осмотр: Проверьте наличие накипи, трещин и следов коррозии.

Советы по продлению ресурса

• Установите фильтр для воды, если она жёсткая, чтобы снизить образование накипи.
• Регулярно проверяйте и заменяйте анод (раз в 1–2 года).
• При появлении накипи демонтируйте и очистите ТЭН с помощью лимонной кислоты или специализированных средств.
• Не превышайте максимально допустимую температуру (обычно 90–100°C).

Сравнение с другими типами ТЭНов

Сравнение различных типов ТЭНов поможет выбрать наиболее подходящий вариант для конкретных условий эксплуатации.

Безопасность и длительный ресурс

Обеспечение безопасности эксплуатации ТЭНа и продление его срока службы — важные аспекты, которые необходимо учитывать.

Срок службы

Качественный ТЭН может прослужить 3–5 лет при нормальных условиях эксплуатации и регулярном обслуживании. Важно следить за состоянием устройства и проводить профилактические проверки.

Безопасность

• Используйте УЗО для защиты от утечек тока.
• Не эксплуатируйте прибор с повреждённой изоляцией.
• Не превышайте температурные и нагрузочные ограничения.
• Избегайте работы на сухую (без воды).

Признаки необходимости замены

• Вода не нагревается или нагревается медленно.
• Часто срабатывает УЗО.
• Видимые повреждения, течь, сильная коррозия.
• Рост энергопотребления.

Переход к следующей части статьи

В следующем разделе мы рассмотрим более детально типовые параметры U-образных ТЭНов 1,5 кВт, 220 В, а также их применение в различных сферах, что поможет вам лучше понять, как выбрать подходящий ТЭН для ваших нужд.
