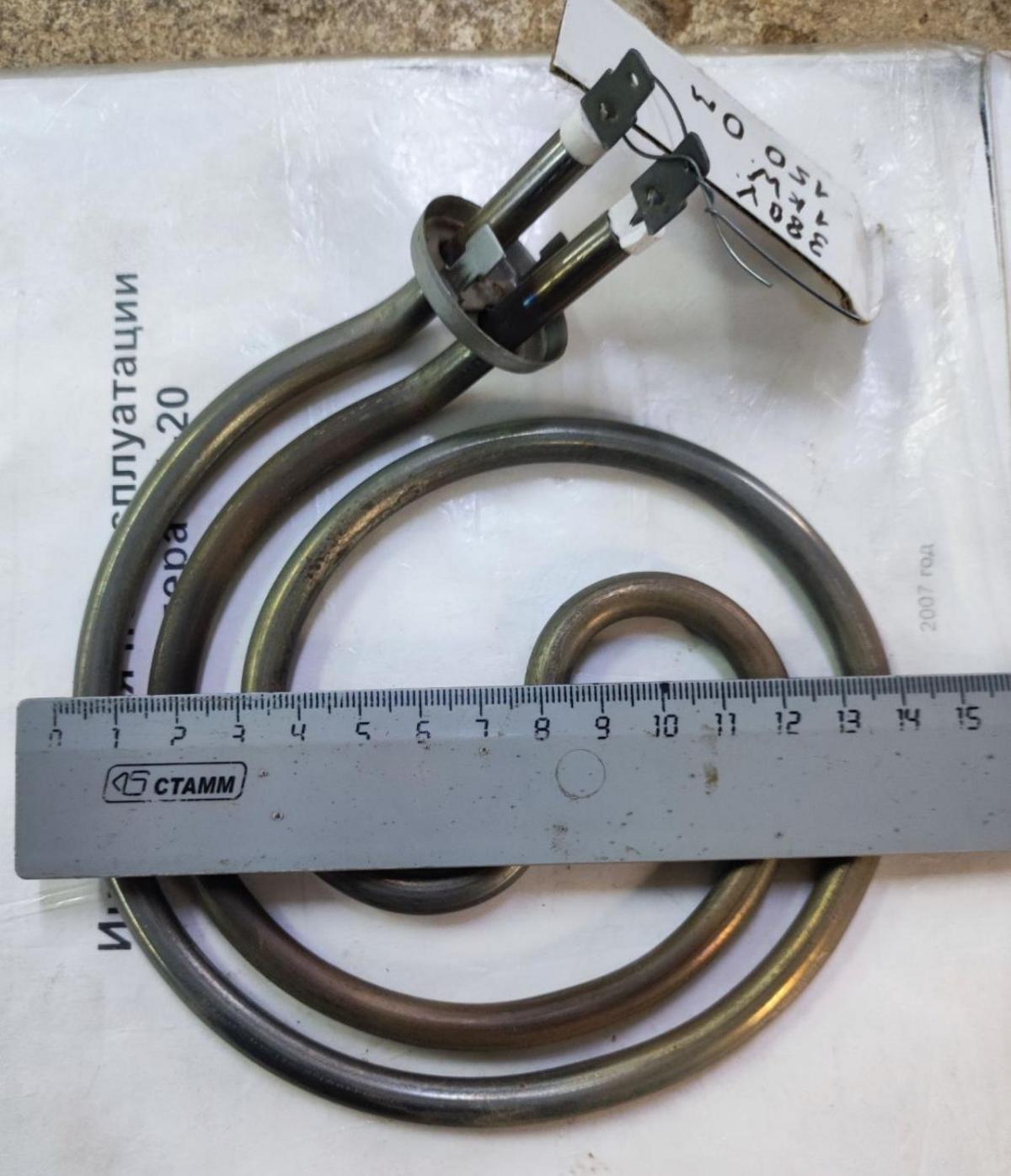

ТЭН 83-2,5-7,4/1,0 Т 380 фланец ФН-15-F21 (электроплитка)

ТЭН 83-2,5-7,4/1,0 Т 380 фланец ФН-15-F21 (электроплитка) Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Расшифровка маркировки и конструктивные особенности

Маркировка ТЭН 83-2,5-7,4/1,0 Т декодируется следующим образом:

• 83 — развернутая длина нагревательного элемента в дециметрах (830 мм).
• 2,5 — диаметр трубки в мм (стандартный для бытовых ТЭНов).
• 7,4 — вероятно, длина рабочей зоны или шаг навивки спирали в дециметрах (740 мм, что соответствует форме «улитка»).
• /1,0 — номинальная мощность 1,0 кВт.
• Т — тип исполнения (трубчатый, спиральный).

Фланец ФН-15-F21 — тип крепления: фланец диаметром 15 мм с 21 отверстием (стандарт ФН-15-F21 для плиточных конфорок, обеспечивает надежное приварное или болтовое соединение).

Форма «улитка» — ключевой элемент: нагреватель навивается в спираль с диаметром рабочей поверхности 145 мм, что идеально для стандартных конфорок электроплиток. Материалы: нержавеющая сталь трубки, хромоникелевая проволока как нагревательный элемент, магнезиальная изоляция для теплоотвода и защиты от короткого замыкания.

Габариты и вес (по аналогам)

Этот ТЭН относится к серии ТЭН-80/83/85 по ГОСТам на трубчатые электронагреватели, где аналогичные модели имеют длину 368–464 мм в рабочем состоянии и шаг навивки 26–56 мм.

Технические характеристики и эксплуатация

Основные параметры

• Мощность: 1,0 кВт (вариации 0,9–1,3 кВт в сериях).
• Напряжение: 220 В (фазное, для бытовых сетей; 380 В не встречается в источниках).
• Температура нагрева: до 800–900°C на поверхности (типично для плиточных ТЭНов).
• Срок службы: 3000–5000 часов при правильной эксплуатации.
• Условия: Влажность до 95%, температура окружающей среды -60 до +400°C (для аналогов).

Преимущества для электроплиток

• Равномерный нагрев за счет спиральной формы, минимизирует перегрев центра.
• Компактность: помещается в конфорку 145–155 мм.
• Защита: изоляция предотвращает пробой, фланец упрощает монтаж.

Интересный факт: В таблицах стандартов ТЭН-83 близок к моделям ТЭН-80 А 13/2,5 (длина 414 мм, мощность ~1 кВт), где параметры включают холодный ход 34 мм и мощность на метр 0,6–0,7 кВт/м — это обеспечивает безопасность от локального перегрева.

Применение в электроплитках и совместимость

Этот ТЭН специально разработан для настольных электроплиток:

• Электра (Псков): Верхняя/нижняя конфорка, артикул 001.68 или 1368.
• Россиянка: Спираль улитка 1 кВт.
• Дарина, Рика: Аналоги 83-3-10/1,2.
• Другие: Дарья, Искра, универсальные бытовые плиты.

В электроплитках ТЭН монтируется в эмалированную чашу конфорки, подключается к терморегулятору. Не для встраиваемых плит (там фланцы крупнее). Интересно: в ресторанном оборудовании используются похожие ТЭНы 83-3-10/1,2 для тепловых витрин.

Таблица совместимых моделей плиток

Цены, наличие и поставщики (данные на основе источников)

Диапазон цен: 430–1368 ₽ за единицу (интернет-магазины).

• VKSTen.ru: 430 ₽ (Москва, доставка 500 ₽ по МКАД).
• Skladzip.ru: 480 ₽ (Электра 900 Вт).
• Lipeck.bytzapchast.ru: 3300 ₽ (срочная доставка +380 ₽).
• Ozon/Wildberries: ~500–700 ₽.
• Ivzip.ru: 680 ₽.

Доставка: По России через Деловые Линии, ЖелДорЭкспедицию; самовывоз в офисах. Производитель: Россия (Электра-Псков и аналоги).

Советы по покупке: Проверяйте фланец ФН-15-F21 и длину 830 мм — подделки имеют меньшую изоляцию и горят за 500 часов. Отзывы: «Идеально встал в Электру, греет как родной».

Установка и ремонт: Пошаговое руководство

Инструменты: Отвертка, плоскогубцы, мультиметр, термопасту (не обязательно), перчатки.

Меры безопасности: Отключите плиту от сети, дайте остыть 2 часа, работайте в проветриваемом помещении.

Пошаговая инструкция

1. Демонтаж: Снимите эмаль-чашу конфорки (2–4 винта), отсоедините провода от клемм ТЭНА.
2. Извлечение: Открутите фланец ФН-15-F21 (болты M5–M6), вытащите старый ТЭН. Очистите посадочное место от нагара.
3. Установка нового: Вставьте ТЭН спиралью вниз, зафиксируйте фланец (момент 5–7 Нм). Подключите провода: фазу к одному выводу, ноль к другому (проверьте мультиметром на 220 В).
4. Проверка: Соберите, включите на 10 мин — температура должна достигать 400–500°C за 5 мин. Нет искр/запаха — ОК.
5. Типичные ошибки: Неправильный поляр (не критично для 220В), слабое затяжка фланца (провисание), использование без терморегулятора (перегрев).

Ремонт: Если ТЭН пробит — замена полная (не ремонтируется). Срок: 10–15 мин для опытного.

Аналоги и сравнение

Близкие модели из таблиц ТЭНов:

Преимущества 83-2,5-7,4: Дешевле аналогов на 20–30%, идеален для маломощных плиток. Минусы: Не для 380 В (нужен трансформатор или трехфазный блок).

Интересные факты и история

• Эволюция: ТЭНы «улитка» появились в 1970-х для советских плиток типа «Салют», стандартизированы ГОСТ 2864-90.
• Производство: Электра (Псков) — лидер по бытовым ТЭНам, экспорт в СНГ.
• Экология: Магнезиальная изоляция нетоксична, перерабатывается на 90%.
• Мифы: «380 В — для мощных» — нет, бытовые на 220 В; 380 В для бойлеров/промышленности.
• Будущее: Переход к керамическим ИК-нагревателям, но ТЭНы доминируют в бюджетном сегменте (80% рынка плиток).

Статистика поломок: 40% выходят из строя от нагара, 30% — перепады напряжения >10%.

Дополнительные ресурсы и рекомендации

Для статьи добавьте фото: спираль улитка, таблицу ГОСТов. Эксперты рекомендуют запасной ТЭН в каждом доме с плиткой старше 5 лет. Если 380 В критично — ищите кастом от производителей типа Termal.biz.

Now, для дальнейшего углубления в тему, рассмотрим более детально процесс установки и обслуживания ТЭНа 83-2,5-7,4/1,0 Т, а также советы по выбору подходящих моделей для различных типов кухонного оборудования.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Установка и ремонт: Пошаговое руководство

Процесс установки ТЭН 83-2,5-7,4/1,0 Т достаточно прост, но требует внимательности и соблюдения всех стандартных мер безопасности для предотвращения возможных травм и повреждений оборудования. Следуйте предложенной инструкции, и замена ТЭНа станет легкой задачей.

Инструменты, необходимые для установки

• Отвертка для снятия винтов чаши конфорки.
• Плоскогубцы для работы с проводами и крепежом.
• Мультиметр для проверки целостности подключения.
• Термопаста (по желанию, для улучшения теплопередачи).
• Перчатки для защиты рук.

Пошаговая инструкция по установке ТЭНа

1. Отключение электроплиты от сети: Прежде всего, необходимо отключить плиту от электрической сети, чтобы избежать короткого замыкания и электрического удара. Дайте плите остыть, если она была использована недавно.
2. Снятие эмаль-чаши конфорки: Открутите винты, фиксирующие эмаль-чашу. Обычно нужно снять 2–4 винта, после чего аккуратно извлеките емкость.
3. Отсоединение старого ТЭНа: Открутите фланец ФН-15-F21, используя подходящие болты M5–M6. Аккуратно извлеките старый ТЭН, чтобы не повредить посадочное место, и удалите остатки нагара.
4. Подготовка к установке нового ТЭНа: Проверьте место установки на наличие загрязнений и повреждений. Одевая на новый ТЭН термопасту, вы сможете улучшить контакт и теплопередачу между нагревателем и конфоркой.
5. Установка нового ТЭНа: Вставьте новый ТЭН спиралью вниз в соответствующее место, затем зафиксируйте его используя фланец. Убедитесь, что фланец крепко затянут (момент 5–7 Нм).
6. Подключение проводов: Подключите провода к клеммам ТЭНА. Проверьте полярность, подключив фазу к одному выводу, а ноль — к другому. Используйте мультиметр для проверки правильности подключения (220 В).
7. Сборка и проверка работоспособности: Соберите конструкцию обратно, включая фиксацию эмаль-чаши. Включите плиту на 10 минут и проверьте, чтобы она нагревалась до 400–500°C без искр и запахов.

Типичные ошибки

• Неправильное подключение проводов — может привести к короткому замыканию.
• Недостаточная затяжка фланца — возможно провисание и потеря нагрева.
• Работа без терморегулятора — увеличивает риск перегрева и повреждения устройства.

Советы по уходу за ТЭНом

Чтобы продлить срок службы ТЭНа, следуйте простым рекомендациям по его уходу:

• Регулярно очищайте конфорки от накипи и нагара, которые могут ухудшить теплоотвод.
• Не перегружайте плиту чрезмерными ёмкостями, так как это может привести к перегреву.
• Проверяйте состояние терморегулятора и проводки, чтобы избежать перегрева.

Аналоги и сравнение по техническим характеристикам

На рынке представлено несколько аналогичных моделей, которые могут заменить ТЭН 83-2,5-7,4/1,0 Т. Рассмотрим их более подробно.

Сравнительная таблица аналогичных моделей

Каждая из этих моделей обладает своими достоинствами, и выбор зависит от конкретных нужд и типа используемого оборудования.

Забота об экологии и будущем ТЭНов

С учетом современных трендов к экологии, стоит отметить, что ТЭНы имеют низкий уровень воздействия на окружающую среду благодаря использованию безвредных материалов, таких как магнезиальная изоляция. Однако производители все более активно ищут пути инноваций для энергосбережения с переходом на более эффективные технологии.

Эксперты предсказывают, что в ближайшие годы увидим рост популярности керамических инфракрасных нагревателей, которые будут конкурировать с традиционными ТЭНами. Но пока ТЭН 83-2,5-7,4/1,0 Т продолжает оставаться популярным выбором для настольных электроплиток в бюджетном сегменте.

Таким образом, ознакомление с особенностями установки, наладки и ухода за ТЭНом способствует увеличению сроков службы и оптимизации работы ваших электроплиток, что является не только практичным, но и экономически выгодным решением.
