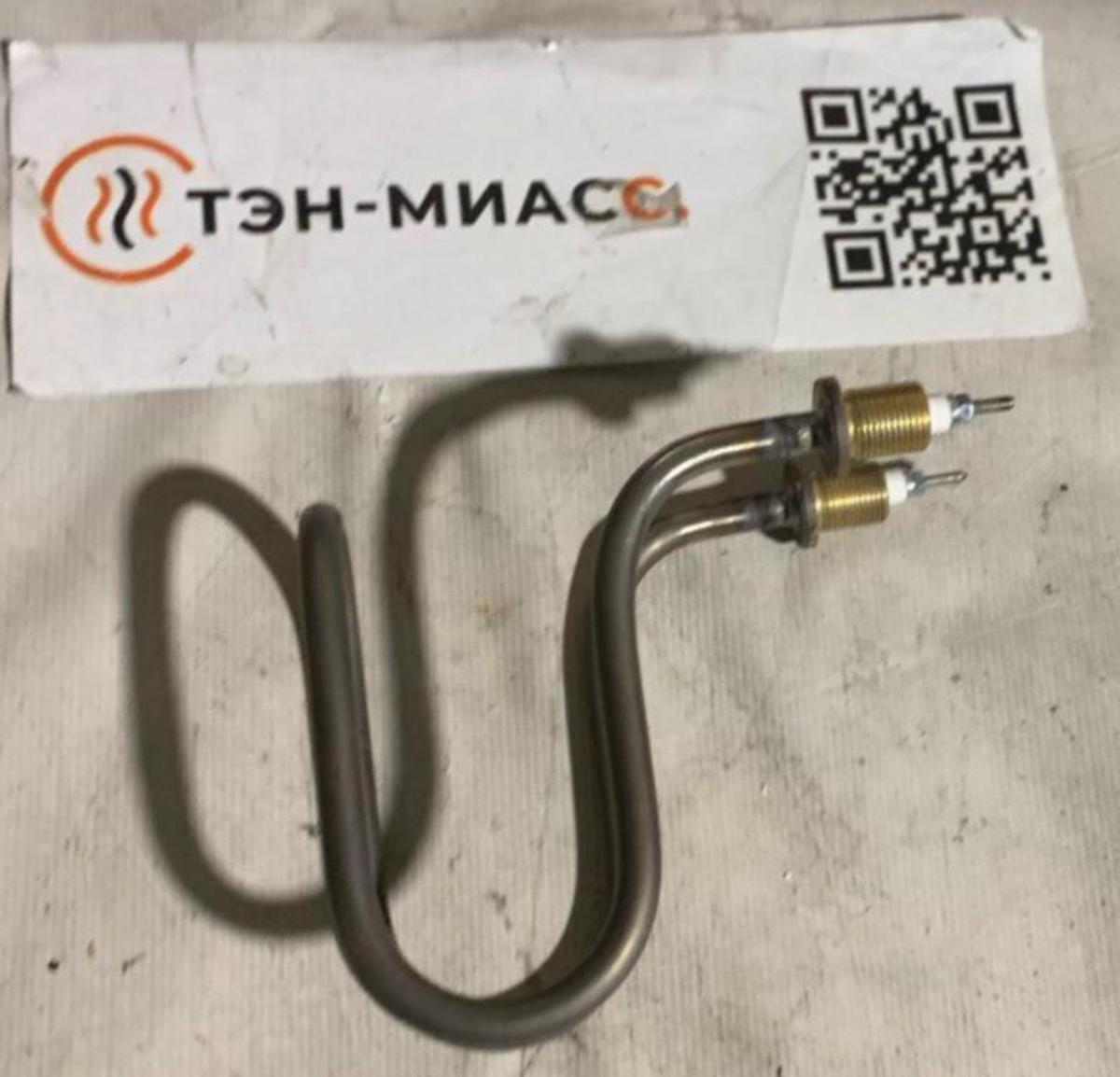

ТЭН 78 А10/2,0 Т220

ТЭН 78 А10/2,0 Т220 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Расшифровка маркировки

Маркировка ТЭН 78 А10/2,0 Т220 следует стандартной системе обозначения трубчатых электронагревателей, где:

• 78 — развернутая длина нагревательной части в дециметрах (780 мм).
• A10 — тип исполнения «A» с диаметром трубки 10 мм.
• /2,0 — номинальная мощность 2,0 кВт.
• T220 — напряжение 220 В (возможно обозначение как J-220 или P-220 в зависимости от материала и среды; «T» может указывать на тип среды или крепления).
• Дополнительные суффиксы: J — для нержавеющей стали и воды; R30 — радиус изгиба 30 мм; Ф2 — U-образная форма.

Эта расшифровка основана на общих стандартах ГОСТ для ТЭНов, где цифры отражают габариты, мощность и электрические параметры.

Технические характеристики

Основные параметры ТЭНа 78 А10/2,0 Т220 унифицированы по источникам и ориентированы на водяную среду. Ниже приведена таблица с ключевыми спецификациями:

Вариации: существуют аналоги с мощностью 2,5 кВт (ТЭН 78 А10/2,5 J-220) для тех же дистилляторов или с медной оболочкой.

Конструкция и принцип работы

ТЭН представляет собой герметичную металлическую трубку диаметром 10 мм, внутри которой размещена нихромовая или фехралевая спираль — нагревательный элемент. Пространство заполнено электроизоляционным порошком (окисью магния) для эффективной теплопередачи и защиты от короткого замыкания. Концы трубки герметизированы, контактные стержни выводятся для подключения к сети 220 В.

Принцип работы

1. Электрический ток проходит через спираль, вызывая нагрев за счет эффекта Джоуля-Ленца.
2. Тепло передается через стенки трубки в нагреваемую среду (воду).
3. КПД достигает 90–95% благодаря прямому контакту.

U-образная форма (Ф2) обеспечивает компактность и равномерный нагрев в резервуарах. Радиус изгиба R30 минимизирует напряжения при монтаже.

Применение в медицинском оборудовании

Этот ТЭН широко используется в аквадистилляторах моделей ДЭ-10, ДЭ-25 (производитель ИЮТЕ, артикул 68.18.17.002), где нагревает воду для получения дистиллированной жидкости в больницах, поликлиниках, лабораториях и НИИ.

• Специфика: Обеспечивает кипение воды для дистилляции, поддерживая температуру 100–105°C. Нержавеющая сталь предотвращает загрязнение пара тяжелыми металлами.
• Клиенты: Больницы (МБУЗ, ГБУЗ), онкоцентры, косметологические клиники, военные части, фабрики с медкабинетами. Доступно для Казахстана, Киргизии, Белоруссии, Армении.
• Аналоги в медицине: ТЭНы мощностью 2,0–2,7 кВт с габаритами 136–190 мм, все из нержавейки.

Также подходит для судового, железнодорожного и промышленного оборудования.

Вариации и похожие модели

ТЭН 78 А10/2,0 имеет модификации по материалу, мощности и креплению. Сравнительная таблица:

Различия в мощности (2,0–2,75 кВт) зависят от длины спирали и сопротивления.

Монтаж и эксплуатация

Установка

1. Проверить герметичность и отсутствие повреждений.
2. Вкрутить штуцеры (G1/2 или M14) в резервуар, обеспечив межцентровое расстояние ~70 мм.
3. Подключить провода к контактным стержням (сечение 1,5–2,5 мм²).
4. Заполнить водой, исключить сухой ход.

Меры безопасности

• Температура поверхности не выше 95°C для воды.
• Защита от перегрева (термореле).
• Периодическая промывка от накипи (в медицинских — каждые 1000 часов).
• Срок службы: 5000–10000 часов при правильной эксплуатации.

Типичные проблемы

Накипь снижает мощность на 20–30%; решение — дезинкрустация уксусом или лимонной кислотой.

Производство и поставки

• Производители: Российские заводы (medrk.ru, masterten.ru, ten-88.ru), под заказ по ТЗ.
• Цены: По запросу, от 1000–3000 руб. за единицу (зависит от партии).
• Доставка: По России (от Абакана до Якутска), СНГ; бесплатная от 10 000 руб. в некоторых регионах.
• Специальные условия: Скидки для медучреждений, ремонтных организаций.

Преимущества и недостатки

Преимущества

• Высокая надежность в агрессивной среде (нержавейка).
• Компактность для медоборудования.
• Легкость замены (стандартные габариты).

Недостатки

• Чувствительность к накипи (снижение КПД).
• Ограничение по мощности для больших объемов.
• Вариации по материалу требуют уточнения паспорта.

ТЭН 78 А10/2,0 — надежный компонент для медицинской дистилляции, сочетающий простоту, эффективность и соответствие стандартам.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Область применения и особенности эксплуатации

ТЭН 78 А10/2,0 Т220 находит широкое применение в различных сферах, требующих надежного и эффективного нагрева воды. Основной акцент делается на использование в медицинском оборудовании, однако его функционал простирается и на другие области.

Специфика использования в медицине

В медицинской практике ТЭН 78 А10/2,0 активно используется в дистилляторах воды, таких как модели ДЭ-10 и ДЭ-25. Это оборудование необходимо для получения высококачественной дистиллированной воды, что является критически важным в лабораторной и клинической практике. Нагревательный элемент обеспечивает стабильное поддержание необходимой температуры, что позволяет избежать воздействия посторонних примесей и сохранять чистоту получаемого продукта.

Промышленные и бытовые применения

Кроме медицинского оборудования, ТЭН 78 А10/2,0 также может использоваться в промышленных дистилляторах, предназначенных для получения технической дистиллированной воды. Еще одна область применения — судовое и железнодорожное оборудование, где требуется надежный и безопасный нагрев. Эти устройства обеспечивают надежный тёплый обогрев воды в ограниченных пространствах, таких как теплообменники и конденсаторы.

Конкуренция и альтернативы

Рынок трубчатых электронагревателей предлагает широкий спектр альтернатив к ТЭН 78 А10/2,0, включая модели с разными характеристиками — от материалов изготовления до мощности. Например, ТЭНы с аналогичной длиной и диаметром, но с увеличенной мощностью до 2,5 кВт могут быть использованы в тех же системах с большим объемом. Также доступны модели из меди, что позволяет расширить ассортимент в зависимости от требований к окружающей среде и специфики нагрева.

Техническое обслуживание и продление срока службы

Для обеспечения долговечности и надежности ТЭНа 78 А10/2,0 необходимы регулярные профилактические работы:

• Очистка от накипи: периодическая дезинкрустация с помощью неагрессивных средств, чтобы избежать снижения эффективности нагрева.
• Проверка изоляции: необходимо периодически осматривать изоляцию и контакты на наличие повреждений или коррозии.
• Тестирование работы: регулярное тестирование на работу под нагрузкой, особенно перед началом эксплуатации после длительных перерывов.

Заключение

Таким образом, ТЭН 78 А10/2,0 Т220 представляет собой надежное и высокоэффективное решение для нагрева воды в медицинских, промышленных и бытовых приложениях. С учетом разнообразия применений и необходимости соблюдения правил эксплуатации, этот ТЭН остается одним из популярных выборов среди профессионалов, обеспечивая высокое качество и долгий срок службы оборудования.

В следующей части статьи мы рассмотрим особенности выбора ТЭНа в зависимости от специфики использования и возможные нюансы, которые следует учитывать при покупке и установке устройства.
