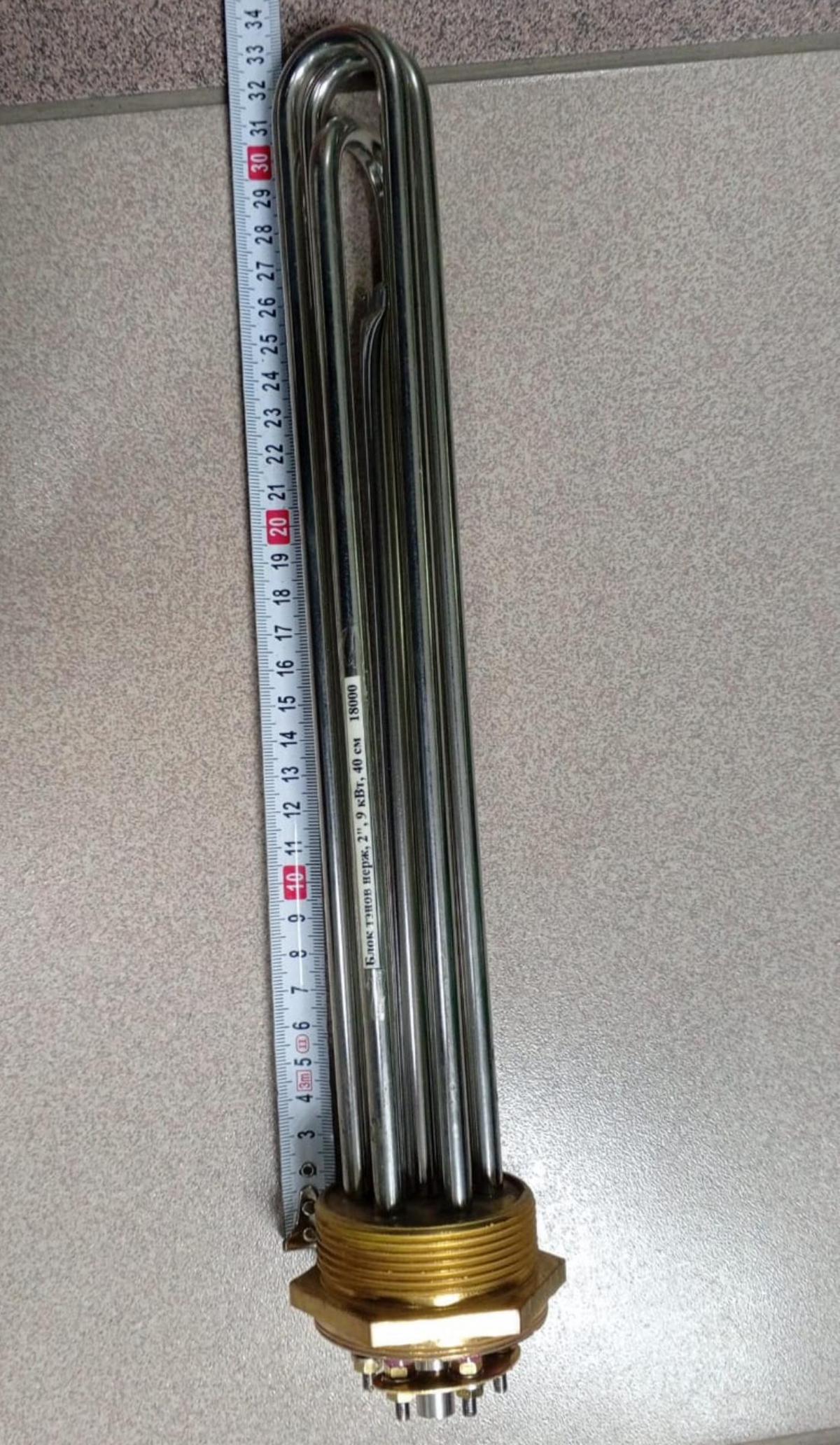

Тэн 7,5 кВт для градирни, резьба 2 дюйма, 380 Вт, среда охлаждающая жидкость (Вода, антифриз

Тэн 7,5 кВт для градирни, резьба 2 дюйма, 380 Вт, среда охлаждающая жидкость (Вода, антифриз Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Основные характеристики ТЭН 7,5 кВт для систем охлаждения

ТЭН мощностью 7,5 кВт представляет собой электрический нагревательный элемент, предназначенный для поддержания температурного режима в системах охлаждения воды и антифризов. Это устройство состоит из герметичных нагревательных трубок, смонтированных в резьбовом фланце, что обеспечивает быстрый и надежный нагрев охлаждающей жидкости.

Технические спецификации стандартного блока

Конфигурация из трех независимых нагревательных трубок позволяет подключать элемент по схеме «звезда» при напряжении 380 В или использовать отдельные трубки при 220 В.

Применение ТЭНов в системах охлаждения градирен

Роль нагревателя в работе градирни

В системах охлаждения воды и антифризов ТЭНы используются для защиты охлаждающей жидкости от замерзания в холодное время года. Для разных типов градирен существуют определенные ограничения по температуре: например, для открытых градирен стандартного исполнения максимальная температура составляет 55°C.

Основная проблема, которую решает установка ТЭН, заключается в том, что при отключении электроэнергии или выходе оборудования из строя, вода в системе охлаждения может замерзнуть прямо внутри контура, приведя к поломке устройства. Это особенно критично в зимний период при отрицательных температурах воздуха.

Конструктивные особенности установки в градирнях

В мокрых градирнях закрытого типа ТЭНы устанавливаются с управлением по термостату для регулировки температуры. Трубка термостата, входящая в комплект стандартного ТЭН 7,5 кВт, позволяет автоматически включать нагрев при падении температуры ниже критического уровня. Это обеспечивает эффективное предотвращение замерзания без постоянного контроля оператора.

Охлаждающие жидкости и совместимость

Типы теплоносителей для работы с ТЭН

ТЭН 7,5 кВт предназначен для нагрева различных охлаждающих жидкостей в системах охлаждения:

• Вода — наиболее распространенный теплоноситель, однако требует защиты от замерзания при отрицательных температурах.
• Антифриз — специальная охлаждающая жидкость, которая не замерзает при низких температурах.
• Водогликолевые растворы — альтернативные теплоносители для специализированных систем охлаждения.

Проблема замерзания в системах охлаждения

Критическая ситуация возникает при использовании обычной воды в открытых или частично открытых системах охлаждения. Если градирня работает в условиях отрицательных температур воздуха без защиты, вода может замерзнуть непосредственно внутри трубок, в результате чего устройство становится полностью нерабочим. Именно поэтому установка ТЭН с термостатом становится необходимостью для надежной работы таких систем в холодном климате.

Для зимних режимов работы часто используют антифриз, который охлаждается в отдельной градирне на улице через теплообменник, нагревая воду в закрытом контуре. Однако даже при использовании антифриза ТЭН необходим для компенсации теплопотерь при длительном простое оборудования.

Практическое применение в производственных системах охлаждения

Температурные режимы работы

На производстве наиболее часто применяются системы охлаждения воды и других жидкостей с диапазоном температур от -10 до +20°C. Для достижения таких температур используют чиллеры со стандартными среднетемпературными компрессорами. ТЭН мощностью 7,5 кВт достаточен для поддержания минимальной температуры в поддоне градирни и защиты от замерзания при температуре окружающей среды.

Если требуются температуры ниже -10°C, то необходимо использовать нестандартные решения с низкотемпературными компрессорами и специальными рассолами или антифризами. Такие установки стоят значительно дороже и применяются в исключительных случаях.

Типы градирен и их характеристики

Мокрые (испарительные) градирни работают по принципу испарения, при котором теплоноситель охлаждается через контакт с воздушным потоком. Горячая жидкость подается с высокой скоростью (16-20 м/с) через мелкие отверстия, образуя мелкодисперсную водяную пыль. Эжекционные градирни способны эффективно охлаждать жидкость при температурах 50-60°C и выше, однако такие системы требуют защиты от замерзания при отрицательных температурах воздуха.

Закрытые мокрые градирни содержат герметичный теплообменник, через который проходит вода или охлаждающая жидкость. В них вода циркулирует по замкнутому контуру, а обмен тепла происходит за счет потока воздуха от вентилятора. Это аналогично охлаждению антифриза в системе охлаждения двигателя внутреннего сгорания. Благодаря закрытому теплообменнику потери жидкости сводятся к минимуму.

Конструктивные характеристики и монтаж

Типы фланцевых соединений

ТЭНы 7,5 кВт выпускаются с несколькими стандартными типами фланцевых соединений:

• Фланец-гайка G 1,5″ (резьба 48 мм) — наиболее распространенный вариант.
• G 2″ (диаметр 59 мм) — для котлов и оборудования с увеличенными проходами.
• G 2,5″ (диаметр 74 мм) — для специализированного оборудования.

Винтовые контакты обеспечивают надежное и долговечное электрическое соединение, а резьбовое подключение позволяет просто интегрировать ТЭН в существующие системы без необходимости сварки или пайки.

Материал и долговечность

Корпус ТЭНа изготавливается из нержавеющей стали RDT, которая обеспечивает коррозионностойкость при работе с водой и антифризами. Нагревательный элемент выполнен из специальной проволоки с высоким электрическим сопротивлением. Такая конструкция обеспечивает долговечность и надежность работы в агрессивных средах, включая кислотные растворы и щелочи.

Преимущества и особенности использования

Основные достоинства ТЭН 7,5 кВт

• Быстрый нагрев — обеспечивает высокотемпературный нагрев охлаждающей жидкости за счет компактной конструкции.
• Экономия места — специально разработаны с учетом минимизации размеров при установке в ограниченных пространствах.
• Сокращение времени прогрева — мощность 7,5 кВт достаточна для быстрого разогрева системы перед началом работы.
• Надежная защита от замерзания — встроенная трубка термостата автоматически включает нагрев при снижении температуры.
• Универсальность — совместим с различными теплоносителями (вода, антифриз, водогликолевые растворы).
• Модульная конструкция — состоит из трех независимых нагревательных трубок, что позволяет использовать различные схемы подключения.
• Простая интеграция — винтовые контакты и резьбовое фланцевое соединение облегчают установку в существующее оборудование.

Выбор и подбор ТЭН для конкретной системы охлаждения

При выборе ТЭН 7,5 кВт для градирни необходимо учитывать следующие факторы:

• Тип охлаждающей жидкости — для воды в открытых системах обязательна защита от замерзания; для антифриза требования менее строгие, но ТЭН все равно желателен для компенсации теплопотерь.
• Климатические условия — в регионах с суровыми зимами (отрицательные температуры воздуха) ТЭН с термостатом становится обязательным компонентом.
• Параметры системы — выбор типа фланцевого соединения должен соответствовать техническим характеристикам имеющегося оборудования (резьба 1,5″ или 2″).
• Напряжение питания — наличие трехфазного питания 380 В позволяет более эффективно использовать мощность ТЭН через схему «звезда».
• Объем и массовый расход жидкости — мощность 7,5 кВт оптимальна для средних производственных систем охлаждения, где требуется поддержание температуры в диапазоне -10…+20°C.

ТЭН 7,5 кВт с резьбой 2 дюйма и параметрами питания 220/380 В представляет собой универсальное решение для большинства промышленных систем охлаждения, обеспечивающее надежную защиту от замерзания и гарантируя непрерывную работу оборудования в любых климатических условиях.

Продолжая исследование значимости и применения ТЭНов, важным аспектом будет рассмотрение конкретных методов выбора ТЭНа для различных типов систем охлаждения, а также углубление в технические детали и нюансы их эксплуатации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Выбор и подбор ТЭН для конкретной системы охлаждения

При выборе ТЭН 7,5 кВт для градирни важно учитывать не только характеристики устройства, но и особенности системы охлаждения, в которой он будет использоваться. В дополнение к уже упомянутым критериям, стоит обратить внимание на следующие аспекты:

Сравнение различных типов ТЭНов

Выбор между мокрым и сухим ТЭНом зависит от условий эксплуатации и характеристик системы. Благодаря возможности подключения ТЭНа 7,5 кВт по схеме «звезда» или использовании его в одиночном режиме, можно адаптировать систему под конкретные требования.

Совместимость с системами управления

Сегодня многие системы охлаждения оборудованы интеллектуальными системами управления, которые позволяют оптимизировать потребление энергии и управлять температурными режимами. Поэтому при подборе ТЭНа стоит убедиться, что он совместим с существующими контроллерами и термостатами. Это поможет избежать лишних затрат на модернизацию оборудования и повысить общую эффективность работы системы.

Параметры монтажа и технического обслуживания

Правильный монтаж ТЭНа влияет на его эффективность и срок службы. Обратите внимание на:

• Доступность для обслуживания: ТЭН должен быть установлен таким образом, чтобы к нему был легкий доступ для профилактики и ремонта.
• Уровень защиты: Важно использовать оборудование, соответствующее классу защиты IP, особенно если система работает в условиях повышенной влажности или загрязненности.
• Приемлемые условия эксплуатации: Это включает в себя диапазон температур и уровни влажности, в которых может функционировать ТЭН.

Эксплуатация ТЭН 7,5 кВт в различных условиях

Адаптация к климатическим условиям

Разные климатические условия требуют различных подходов к эксплуатации систем охлаждения. Например, в регионах с частыми морозами целесообразно использовать дополнительные меры, такие как изоляция трубопроводов или использование более мощных ТЭНов для быстрого нагрева. Рассмотрите использование ТЭНав, которые позволяют регулировать мощность в зависимости от внешних температур.

Мониторинг и профилактика

Для повышения надежности работы ТЭНа рекомендуется регулярно проводить профилактические осмотры и проверять состояние нагревательного элемента, а также системы терморегуляции. Установив датчики температуры и влажности, можно отслеживать работу системы в реальном времени, что позволит предотвратить аварийные ситуации.

Энергоэффективность и эксплуатационные затраты

Энергоэффективность является важным аспектом работы любого оборудования. Для повышения эффективности системы охлаждения можно использовать:

• Регулируемые насосы: Позволяют оптимально подбирать расход жидкости в зависимости от текущих условий работы, что снижает энергозатраты.
• Интеллектуальные системы управления: Они могут адаптироваться к изменяющимся условиям и максимизировать производительность системы.
• Изоляция трубопроводов: Позволяет минимизировать теплопотери и повысить общую эффективность системы.

С учетом всех вышеперечисленных факторов, можно значительно снизить эксплуатационные затраты и увеличить срок службы ТЭНа 7,5 кВт, что крайне важно для надежности работы градирен.

Автоматизация процессов контроля температуры

Автоматизация процессов контроля температуры позволит не только сохранить оптимальный температурный режим, но и существенно снизить затраты на электроэнергию. Установка системы управления, которая будет автоматически включать и выключать ТЭН в зависимости от температуры, поможет поддерживать необходимый уровень в системе и предотвращать замерзание жидкости.

К примеру, системы, основанные на IoT (интернете вещей), способны быстро реагировать на изменение внешних условий и адаптироваться под требуемые параметры, что обеспечивает максимальную эффективность.

Инвестирование в современные технологии контроля и управления в сочетании с высококачественным оборудованием, таким как ТЭН 7,5 кВт, создаст прочную основу для надежной работы систем охлаждения в любых условиях.
