ТЭН-6кВ-380B, U-тип диам трубки 16мм, толщина трубки 1 мм, L-1800-2000мм, материал- нержавеющая сталь, со штуцером 40-45мм, М22×1,5, с хромированными гайками и силиконовыми прокладками, вывод-мб (2гайки и 2 шайбы), межосевое расстояние-73мм+/-

ТЭН-6кВ-380B, U-тип диам трубки 16мм, толщина трубки 1 мм, L-1800-2000мм, материал- нержавеющая сталь, со штуцером 40-45мм, М22×1,5, с хромированными гайками и силиконовыми прокладками, вывод-мб (2гайки и 2 шайбы), межосевое
расстояние-73мм+/- Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

1. Общая информация о U-образных ТЭНах

U-образные (U-bend, U-shaped) ТЭНы — это трубчатые электронагреватели, изогнутые в форме буквы «U», предназначенные для установки в емкостях, змеевиках, технологических линиях, где требуется эффективный и равномерный нагрев жидкости или газа. По сравнению с прямыми ТЭНами, U-тип обеспечивает большую поверхность нагрева при компактном размере, что увеличивает теплоотдачу и снижает местные перегревы.

2. Материалы и их свойства

• Материал трубки: Нержавеющая сталь (обычно AISI 304 или 316) — обеспечивает стойкость к коррозии, окислению, агрессивным средам, гигиеничность и долговечность в промышленных и пищевых приложениях.
• Материал штуцера: Также обычно из нержавеющей стали, иногда с антикоррозионным покрытием для дополнительной защиты.
• Резьбовые соединения: Сталь с антикоррозионным покрытием или латунь (для особых случаев).
• Прокладки: Силикон — устойчива к высоким температурам, эластична, химически инертна, обеспечивает герметичность.
• Гайки: Хромированные — для предотвращения коррозии и удобства монтажа/демонтажа.

3. Технические параметры и стандарты

Стандарты: В России и СНГ распространены ГОСТы, ТУ производителей, европейские DIN, IEC. Для пищевой промышленности необходимы гигиенические сертификаты, а для взрывозащищенных сред — ATEX.

4. Конструкция и особенности исполнения

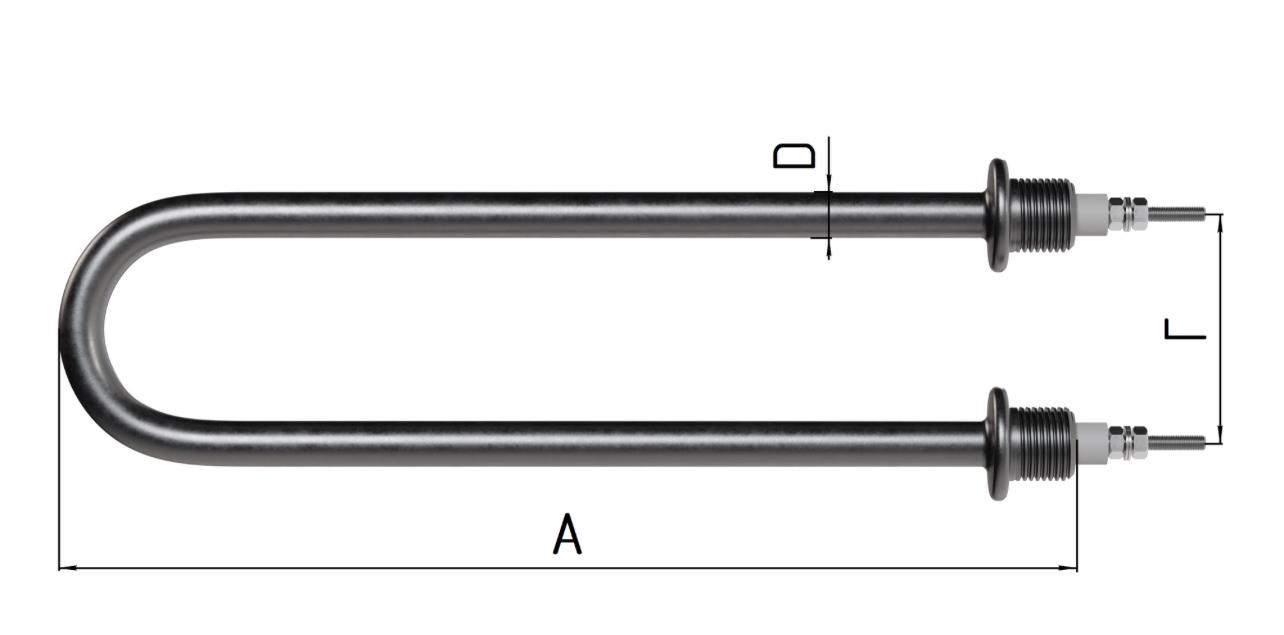

Конструкция типичного U-образного ТЭНа:

• Трубка: Изогнута в форме «U», внутри — нагревательная спираль и наполнитель (оксид магния).
• Штуцер: Крепится к стенке емкости, обеспечивает герметичность и механическую прочность.
• Резьбовое соединение: M22x1,5 — позволяет удобно устанавливать и демонтировать нагреватель.
• Выводы: Болтовые (MB), с хромированными гайками и шайбами — для надежного электрического контакта и защиты от коррозии.
• Прокладки: Силиконовые — для герметизации и защиты от протечек.
• Межосевое расстояние: 73± мм — важный параметр для правильного монтажа в технологическое оборудование.

Особенности:

• Индивидуальная длина: 1800–2000 мм — возможность изготовления под заказ, стандартные модели обычно короче.
• Диаметр трубки 16 мм: Обеспечивает баланс между прочностью и гибкостью, хотя чаще встречаются 13, 14, 18 мм.
• Толщина стенки 1 мм: Достаточно для большинства промышленных применений, но для агрессивных сред может потребоваться увеличение.

5. Область применения

U-образные ТЭНы с такими параметрами применяются в:

• Промышленных водонагревателях и котлах
• Системах отопления и ГВС
• Технологических линиях пищевой, химической, фармацевтической промышленности
• Установках для нагрева масел, растворов, щелочей, кислот (при условии подбора материала)
• Стерилизаторах, автоклавах, моечных машинах

Преимущества:

• Высокая теплоотдача при компактных размерах
• Удобство монтажа и обслуживания
• Стойкость к коррозии и агрессивным средам
• Долгий срок службы при правильной эксплуатации

6. Рекомендации по выбору и монтажу

Критерии выбора:

• Мощность и напряжение: Соответствие нагрузке сети и требованиям оборудования.
• Материал: Для пищевых и агрессивных сред выбирайте нержавеющую сталь AISI 316.
• Габариты: Длина, диаметр и толщина трубки должны соответствовать посадочному месту и условиям эксплуатации.
• Тип соединения: Резьба, фланец, сварка — выбирайте исходя из конструкции оборудования.
• Дополнительные опции: Термостаты, датчики температуры, защитные кожухи.

Монтаж:

1. Подготовка: Проверьте соответствие ТЭНа посадочному месту.
2. Установка штуцера: Затяните с необходимым моментом, не перетягивая.
3. Герметизация: Установите силиконовые прокладки, обеспечьте герметичность.
4. Подключение: Подсоедините электрические выводы, затяните гайки.
5. Проверка: Проведите пробный запуск, проверьте нагрев и отсутствие протечек.

Меры безопасности:

• Обесточьте оборудование перед монтажом/демонтажем.
• Используйте инструменты с изолированными ручками.
• Проверяйте целостность изоляции ТЭНа.
• Не эксплуатируйте с поврежденными прокладками или соединениями.

7. Сравнительная таблица аналогов

Вывод: Запрашиваемый ТЭН представляет собой индивидуальное исполнение под конкретную задачу. Серийные модели обычно короче, с другими диаметрами и типами соединений, однако по мощности и напряжению полностью соответствуют рынку. Такие ТЭНы изготавливаются на заказ у специализированных производителей.

8. Типичные ошибки при выборе и эксплуатации

• Неверный подбор мощности: Перегрев или недостаточный нагрев.
• Неправильный материал: Углеродистая сталь в агрессивных средах быстро корродирует.
• Ошибки в размерах: Несоответствие длины, диаметра, резьбы — проблемы с установкой.
• Некачественные прокладки: Резиновые вместо силиконовых — быстро стареют, теряют герметичность.
• Перетяжка резьбы: Деформация структуры, повреждение прокладки.
• Отсутствие термозащиты: Приводит к перегреву и выходу из строя ТЭНа.

9. Эксплуатационные советы

• Регулярный осмотр: Проверьте состояние прокладок, соединений и изоляции.
• Своевременная замена: Меняйте ТЭН при появлении коррозии или повреждений.
• Используйте оригинальные комплектующие: Для гарантии надежности и безопасности.
• Соблюдайте условия эксплуатации: Не превышайте допустимые давление и температуру.
• Консультируйтесь с производителем: При сомнениях в выборе или монтаже.

Подробный разбор вариантов исполнения, включая недостатки и преимущества альтернатив, позволит нам продолжить тему и погрузиться в более детальный анализ.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

10. Варианты исполнения U-образных ТЭНов

U-образные ТЭНы могут быть изготовлены в различных вариантах исполнения в зависимости от требований применения, среды и условий эксплуатации. Основные уже упомянутые параметры, такие как мощность и материалы, дают представление о гибкости при проектировании. Рассмотрим подробнее различные варианты исполнения.

10.1. Изменение материалов

Помимо нержавеющей стали, некоторые промышленные ТЭНы могут быть выполнены из других материалов:

• Медь: высокая теплопроводность, но подверженность коррозии в агрессивных средах.
• Углеродистая сталь: экономичное решение для нейтральных сред, требует защитного покрытия.
• Специальные сплавы: для работы в высоких температурах и давлении, например, нержавеющая сталь с улучшенными свойствами.

10.2. Специальные размеры и формы

Заказные ТЭНы могут иметь различные длины и диаметры трубок, чтобы соответствовать спецификациям ряда проектов:

• Увеличенные диаметры: для повышения теплоотдачи.
• Сложные формы: в виде змеевиков или других конфигураций для интеграции в существующие системы.

10.3. Технологические решения

В зависимости от потребностей производства, ТЭНы могут быть выполнены с различными дополнительными функциями:

• Встроенные термостаты: для автоматического регулирования температуры.
• Датчики протечки: для контроля безопасности и предотвращения аварий.
• Изоляционные кожухи: для предотвращения потерь тепла и повышения безопасности.

11. Актуальные производители и поставки

На рынке технику : U-образных ТЭНов представлено множество производителей, которые предлагают различные решения и комплектации. Для выбора надежного поставщика можно обратить внимание на следующие компании:

• ТЭНсервис: Предлагает широкий ассортимент ТЭНов, в том числе индивидуальные заказы.
• Энергомаш: Специализируется на высокомощных ТЭНах с различными вариациями материалов и размеров.
• Thermowatt: Поддерживает различные стандарты, в том числе для пищевой промышленности.

12. Техническое обслуживание и диагностика

Для обеспечения долговечности и эффективной работы U-образных ТЭНов необходимо проводить регулярное техническое обслуживание:

• Проверка герметичности: осмотр соединений, прокладок и на наличие коррозии.
• Очистка от depósitos: периодическая очистка от накипи или других загрязнителей, особенно в жесткой воде.
• Мониторинг температурных режимов: использование термометров и датчиков для контроля температуры.

13. Инновации в технологии нагрева

Современные технологии крыльчатых и трубчатых нагревателей создают возможность для дальнейшего улучшения работы ТЭНов:

• Интеллектуальные системы управления: автоматизация и интеграция с «умными» домами или промышленных установок.
• Устойчивость к высоким температурам: новые материалы, которые выдерживают экстремальные условия.
• Улучшенная теплоотдача: использование новых конструктивных решений может повысить эффективность теплопередачи.

Перечисленные аспекты подчеркивают важность правильного выбора и эксплуатации U-образного ТЭНа, что особенно актуально для ответственных промышленных приложений, требующих надежности и высокой производительности. В следующих разделах мы рассмотрим дополнительные рекомендации, которые помогут обеспечить безопасность и долговечность вашей системы нагрева.
