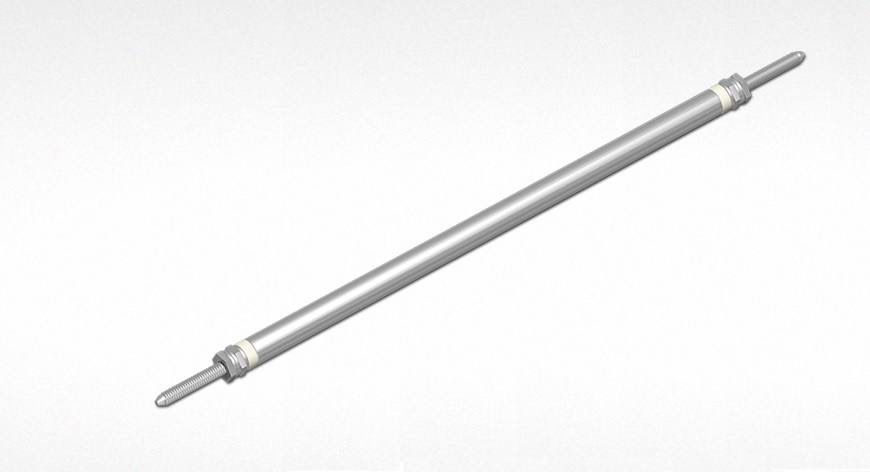

ТЭН 45A10/0,255 127. ТЭН прямой, воздушный, Р=0,25кВт, Напряжение 127 вольт

ТЭН 45A10/0,255 127: Спецификации и стратегические аспекты применения в производственных и HVAC-системах

Трубчатый электронагреватель (ТЭН) модели 45A10/0,255 127 представляет собой специализированный нагревательный элемент, предназначенный для прямого воздушного обогрева. Его ключевые параметры — мощность 0,25 кВт и напряжение питания 127 В — определяют нишу применения в промышленных, коммерческих и бытовых системах, где требуется эффективный нагрев воздуха без прямого контакта с жидкостью. К таким областям относятся системы вентиляции, кондиционирования (HVAC — Heating, Ventilation, and Air Conditioning), сушильные камеры, термостаты, воздушные завесы и маломощные производственные печи. Для руководителей, технических специалистов и закупщиков понимание детальных характеристик и эксплуатационных нюансов этого ТЭНа критически важно для принятия обоснованных решений по оптимизации процессов, снижению операционных затрат и обеспечению безопасности.

Ключевые параметры и обозначения

Обозначение модели «45A10/0,255 127» содержит всю необходимую информацию для первичной оценки и выбора. Декодирование этой маркировки позволяет определить основные технические характеристики, критичные для интеграции в существующие или проектируемые системы:

• Длина элемента (45): Индекс «45» указывает на общую длину нагревательного элемента, составляющую приблизительно 450 мм. Эта длина влияет на распределение тепла и требует соответствующего пространства для монтажа в оборудовании.
• Диаметр трубки (A10): «10» обозначает диаметр оболочки трубки 10 мм. Это один из стандартных диаметров для воздушных ТЭНов, обеспечивающий оптимальное соотношение компактности и теплоотдачи для указанной мощности. Буква «А» может обозначать серию, тип крепления или другие заводские спецификации.
• Мощность (0,255): 0,255 кВт, или 255 Ватт, определяет тепловую производительность элемента. Это относительно невысокая мощность, что делает ТЭН подходящим для локального нагрева, поддержания температуры в небольших объемах или в составе секций более мощных нагревательных блоков.
• Напряжение питания (127): Номинальное напряжение 127 В. Этот параметр критичен, так как указывает на необходимость соответствия электросети стандартам питания (например, в регионах с устаревшими электросетями или специфическими промышленными стандартами). Использование прибора с несоответствующим напряжением может привести к его выходу из строя или снижению эффективности.
• Форма: Прямой трубчатый элемент, что упрощает монтаж в линейные каналы и воздуховоды.
• Материал оболочки: Стандартно для воздушных ТЭНов используется углеродистая сталь (экономичный вариант с хорошей теплопроводностью). Для сред с повышенной влажностью или агрессивными примесями в воздухе рекомендована нержавеющая сталь для обеспечения коррозионной стойкости и продления срока службы.
• Особенности эксплуатации: ТЭН предназначен для воздушного нагрева без прямого контакта с жидкостью. Он способен нагреваться до высоких температур, что требует строгого соблюдения правил безопасности, включая обеспечение достаточных зазоров до горючих материалов.
• Коммутация и управление: При мощности 0,255 кВт рабочий ток составляет около 2 А (расчет: 255 Вт / 127 В ≈ 2,01 А). Это позволяет использовать относительно простые системы управления, такие как термостаты, для регулировки температуры. Для систем с большей совокупной мощностью или группами ТЭНов могут потребоваться электромагнитные пускатели.

Системы маркировки ТЭНов обычно унифицированы по ГОСТ или внутренним заводским стандартам, которые детально описывают параметры, такие как длина, форма (прямой, U-образный и др.), диаметр трубки, мощность и напряжение. Понимание этих обозначений позволяет сократить время на подбор и избежать ошибок при заказе комплектующих.

Конструктивные особенности и принцип работы

В основе любого ТЭНа лежит принцип преобразования электрической энергии в тепловую через резистивный элемент. ТЭН 45A10/0,255 127 не исключение, его конструкция оптимизирована для воздушного обогрева:

• Металлическая трубка (оболочка): Внешний слой ТЭНа, выполненный, как правило, из углеродистой или нержавеющей стали. Основные функции — защита внутренней спирали от механических повреждений и агрессивных сред, а также эффективная передача тепла к нагреваемой среде (воздуху). Выбор материала критичен для срока службы и стоимости эксплуатации:
  • Углеродистая сталь: экономичное решение, подходит для неагрессивных воздушных сред, обеспечивает быстрый нагрев и хорошее рассеивание тепла. Однако подвержена коррозии во влажной среде.
  • Нержавеющая сталь: обеспечивает значительно более высокую коррозионную стойкость, что оправдано в условиях повышенной влажности, агрессивных воздушных смесей или для продления срока службы оборудования, снижая частоту замены и связанные с этим простои.
• Нихромовая спираль: Внутри металлической трубки расположена высокоомная спираль из нихрома (сплав никеля и хрома). Именно она является нагревательным элементом, создающим тепло при прохождении электрического тока. Выбор нихрома обусловлен его высоким удельным сопротивлением, стойкостью к окислению при высоких температурах и минимальным изменением сопротивления при нагреве.
• Магнезитовая изоляция (периклаз): Пространство между нихромовой спиралью и внешней металлической трубкой плотно заполнено спрессованным оксидом магния (периклазом). Этот материал обладает выдающимися диэлектрическими свойствами (не пропускает электрический ток) и высокой теплопроводностью, обеспечивая электрическую изоляцию спирали от оболочки и эффективную передачу тепла от спирали к внешней трубке.

Принцип работы: При подаче электрического напряжения на выводы ТЭНа ток проходит через нихромовую спираль. За счет высокого сопротивления спирали происходит выделение тепловой энергии (эффект Джоуля-Ленца). Эта энергия передается через магнезитовую изоляцию к металлической оболочке ТЭНа, которая, в свою очередь, отдает тепло окружающему воздуху.

Эффективность резистивного нагрева составляет практически 100%, поскольку вся электрическая энергия, не преобразованная в световую, выделяется в виде тепла. Это делает ТЭНы одними из самых предсказуемых и управляемых нагревательных элементов.

Сравнительный анализ: Прямые ТЭНы против других конфигураций

Выбор формы ТЭНа — это не только вопрос совместимости с конструктивом оборудования, но и фактор, влияющий на теплообмен, удобство монтажа и стоимость. Модель 45A10/0,255 127 является прямым трубчатым элементом. Рассмотрим его преимущества и отличия от других распространенных форм.

Для ТЭНа 45A10/0,255 127, как прямого элемента, ключевое преимущество заключается в его простоте, надежности и легкости интеграции в системы, где есть достаточное линейное пространство для его размещения. Это идеальный выбор для создания равномерных тепловых полей в проточных системах или для базового подогрева в шкафах и камерах.

Первичный выбор и критерии оценки для закупщиков и инженеров

Эффективный выбор ТЭНа — это баланс между техническими требованиями, стоимостью и ожидаемым сроком службы. Для закупщиков и инженеров, ответственных за комплектацию оборудования, рекомендуется следующий чек-лист:

1. Определите точную требуемую мощность: Исходите из объема нагреваемой среды (воздуха), желаемой температуры и времени нагрева. Недостаточная мощность приведет к неэффективности, избыточная — к перерасходу энергии и потенциальному перегреву.
   • Ориентир: Для воздушных систем часто рассчитывают удельную мощность около 0,7-1 кВт на метр длины элемента для обеспечения оптимального нагрева без перегрузки. Для ТЭНа 0,255 кВт, длиной 0,45 м, удельная мощность составляет ~0,56 кВт/м, что указывает на мягкий режим работы.
2. Подтвердите напряжение питания: Убедитесь, что напряжение сети (127 В) соответствует параметрам ТЭНа. Это фундаментальное требование для корректной работы и безопасности.
3. Выберите материал оболочки с учетом среды:
   • Углеродистая сталь: для сухих, неагрессивных сред, где важна экономичность.
   • Нержавеющая сталь: для влажных, коррозионно-активных сред, где приоритет отдается долговечности и надежности, а дополнительные инвестиции оправданы снижением рисков и затрат на обслуживание.
4. Оцените требования к габаритам и форме: Прямой ТЭН требует линейного пространства. Если место ограничено, возможно, потребуется рассмотреть другие формы (U-образные, M-образные), но это увеличит стоимость и сложность конструкции.
5. Изучите систему коммутации и управления: Для 0,255 кВт достаточно простого термостата, но для группы ТЭНов или систем с переменной нагрузкой потребуется более сложная автоматика, включая пускатели и ПЛК.
6. Прогнозируйте срок службы и общую стоимость владения (TCO — Total Cost of Ownership): Учитывайте не только цену покупки, но и затраты на установку, эксплуатацию, обслуживание, энергопотребление и потенциальные потери от простоя оборудования при выходе элемента из строя. Качественные ТЭНы, как правило, обеспечивают срок службы от 3000 до 5000 часов.
7. Проверьте соответствие стандартам безопасности: Убедитесь, что выбранный ТЭН и схема его подключения соответствуют применимым промышленным стандартам и нормативам по электробезопасности и пожарной безопасности.

После первичной оценки и выбора ТЭНа на основе его базовых характеристик и экономической целесообразности, следующий этап включает глубокое погружение в процессы его интеграции, настройки и стратегического управления на протяжении всего жизненного цикла. Эффективное внедрение и эксплуатация требуют комплексного подхода, охватывающего архитектуру систем управления, протоколы безопасности и методы прогнозирования срока службы для максимизации возвратности инвестиций.

Продвинутая практика и внедрение: Оптимизация и масштабирование систем на базе ТЭН 45A10/0,255 127

Грамотное внедрение ТЭНов, подобных 45A10/0,255 127, выходит за рамки простого подключения к электросети. Оно требует стратегического планирования архитектуры управления, строгого соблюдения правил безопасности и предиктивного подхода к обслуживанию. Для C-уровня и технических директоров это означает не только обеспечение бесперебойной работы, но и оптимизацию энергопотребления, снижение рисков простоя и повышение общей эффективности производственных процессов.

Архитектура систем управления тепловыми процессами

Для обеспечения стабильного и эффективного нагрева воздуха, особенно в критически важных B2B-приложениях, ТЭН 45A10/0,255 127 должен быть интегрирован в адекватную систему управления. Учитывая относительно невысокую мощность элемента, спектр решений варьируется от простых до высокоавтоматизированных:

• Базовое управление: Термостаты и регуляторы мощности
  • Применение: Идеально для простых сушильных камер, небольших воздухообогревателей, где требуется поддержание заданной температуры с минимальной динамикой.
  • Принцип работы: Термостат замыкает или размыкает цепь питания ТЭНа при достижении пороговых значений температуры, обеспечивая дискретное управление. Регуляторы мощности (например, на основе симисторов) могут обеспечивать более плавную регулировку, но требуют дополнительной настройки.
  • Преимущества: Низкая стоимость, простота установки, достаточная точность для многих задач.
  • Ограничения: Не подходят для высокоточных процессов, где необходима сложная логика управления или интеграция с другими системами.
• Средний уровень: Электромагнитные пускатели (контакторы)
  • Применение: Для управления группами ТЭНов, суммарная мощность которых превышает возможности прямого подключения термостата или требует коммутации больших токов. Пускатели обеспечивают безопасное включение/отключение силовых цепей.
  • Интеграция: Могут управляться как простыми термостатами, так и реле времени или базовыми контроллерами.
  • Преимущества: Повышенная безопасность, возможность коммутации высоких токов, продление срока службы управляющих элементов (термостатов).
• Продвинутый уровень: Программируемые логические контроллеры (ПЛК / PLC)
  • Применение: Для сложных производственных процессов, где необходим многозонный нагрев, точное поддержание температурных профилей, интеграция с другими подсистемами (вентиляцией, увлажнением) и дистанционное управление.
  • Возможности: ПЛК позволяют реализовать комплексные алгоритмы регулирования (ПИД-регуляторы), отслеживать параметры в реальном времени, сохранять данные для анализа и диагностировать неисправности.
  • Интеграция с SCADA/MES: Данные с ПЛК могут передаваться в системы SCADA (Supervisory Control and Data Acquisition – системы диспетчерского управления и сбора данных) или MES (Manufacturing Execution System – производственные исполнительные системы) для централизованного мониторинга, анализа производительности и планирования ресурсов.
  • Бизнес-ценность: Максимальная автоматизация, оптимизация энергопотребления, повышение качества продукции за счет точного контроля параметров.

Монтаж, эксплуатация и обеспечение безопасности

Безопасность и надежность эксплуатации ТЭНа 45A10/0,255 127 напрямую зависят от правильного монтажа и соблюдения строгих протоколов безопасности. Эти аспекты критичны для предотвращения аварий, пожаров и обеспечения долговечности оборудования.

Рекомендации по монтажу

• Обеспечение безопасного зазора: Поскольку воздушные ТЭНы нагреваются до высоких температур, необходимо обеспечить минимальное расстояние (обычно не менее 5-10 см) до любых горючих материалов, стенок оборудования или других чувствительных к теплу компонентов.
• Ориентация и вентиляция: Для прямого ТЭНа важно обеспечить свободный поток воздуха вокруг него для эффективного теплообмена. В замкнутых объемах это может потребовать принудительной циркуляции воздуха (вентиляторов). Недостаточная вентиляция приводит к локальному перегреву и сокращению срока службы элемента.
• Надежное крепление: ТЭН должен быть жестко закреплен, чтобы исключить вибрации и механические повреждения. Используйте предусмотренные крепления (штуцеры, фланцы, резьбовые соединения) и убедитесь в их плотности.
• Защита от попадания посторонних предметов: Избегайте прямого контакта ТЭНа с пылью, волокнами или другими материалами, которые могут загореться или нарушить теплоотвод.

Протоколы безопасности при эксплуатации

1. Автоматическая защита от перегрева: Обязательно используйте термореле или аварийные термостаты, которые отключают ТЭН при превышении критической температуры. Это предотвращает как повреждение самого нагревателя, так и возгорание окружающей среды.
2. Заземление: Все металлические корпуса оборудования, в котором установлен ТЭН, должны быть надежно заземлены в соответствии с действующими электротехническими нормами.
3. Изоляция токоведущих частей: Обеспечьте полную изоляцию всех электрических соединений и выводов ТЭНа от случайного контакта. Используйте клеммные коробки с высоким классом защиты (IP).
4. Контроль целостности оболочки: Регулярно осматривайте ТЭН на предмет механических повреждений, трещин или коррозии, которые могут привести к нарушению изоляции или короткому замыканию.
5. Протоколы обслуживания: Разработайте и строго соблюдайте график планово-предупредительного ремонта (ППР), включающего проверку электрических контактов, очистку от пыли, проверку сопротивления изоляции и состояния защитных устройств.

Расчет рабочего тока и выбор защитных устройств

Для ТЭНа 45A10/0,255 127 с мощностью 255 Вт и напряжением 127 В, рабочий ток (I) рассчитывается по формуле I = P/U:

I = 255 Вт / 127 В ≈ 2,01 А

Управление жизненным циклом и экономическая эффективность

Для принятия решений на C-уровне и для руководителей производственных подразделений, важно оценивать не только первоначальные инвестиции, но и общую стоимость владения (TCO) в течение всего срока службы ТЭНа. Это включает анализ затрат на энергопотребление, обслуживание, простои и замену.

Прогнозирование срока службы и планирование замены

Срок службы ТЭНа 45A10/0,255 127, как и других воздушных нагревателей, обычно составляет от 3000 до 5000 часов непрерывной работы. Однако этот показатель может существенно варьироваться под воздействием следующих факторов:

• Рабочая температура: Чем выше температура эксплуатации, тем быстрее происходит деградация нихромовой спирали и оболочки.
• Перепады температуры: Частые циклы включения/выключения приводят к термическим нагрузкам и усталости материала.
• Качество воздуха: Присутствие агрессивных газов, паров или абразивных частиц в воздухе ускоряет коррозию и износ оболочки.
• Вибрации и механические нагрузки: Могут вызывать повреждения спирали или магнезитовой изоляции.
• Качество изготовления ТЭНа: Использование высококачественных материалов и соблюдение технологий производства значительно продлевают ресурс.

Для минимизации рисков простоев и оптимизации затрат, рекомендуется внедрять системы предиктивного обслуживания (ПрО) и отслеживать наработку на отказ (MTBF — Mean Time Between Failures).

ROI (Return on Investment) через снижение простоев:

ROI (%) = ((Экономия от предотвращения простоя - Затраты на ПрО и превентивную замену) / Затраты на ПрО и превентивную замену) * 100%

Например, если стоимость часа простоя оборудования составляет 5000 руб., а своевременная замена ТЭНа стоимостью 1500 руб. предотвратила 4 часа простоя, то экономия составит 20000 руб. Даже с учетом затрат на диагностику, ROI будет значительным.

Снижение эксплуатационных затрат

Управление ТЭНами 45A10/0,255 127 может приносить дополнительную экономическую выгоду через:

• Оптимизация режимов работы: Использование ПИД-регуляторов и программных алгоритмов позволяет поддерживать температуру с минимальными отклонениями, исключая перегрев и избыточное энергопотребление.
• Выбор материала оболочки: Хотя нержавеющая сталь дороже углеродистой, её применение в агрессивных средах значительно продлевает срок службы, сокращая затраты на замену, логистику и простой оборудования. Расчет TCO может показать, что более дорогой ТЭН в долгосрочной перспективе оказывается выгоднее.
• Энергоэффективность: Регулярная очистка ТЭНов от загрязнений улучшает теплоотдачу. Накопление пыли и отложений на поверхности ТЭНа снижает его эффективность, увеличивая энергопотребление для поддержания заданной температуры.

Примеры применения и кейсы внедрения

ТЭН 45A10/0,255 127, благодаря своим характеристикам, находит применение в различных отраслях. Рассмотрим несколько сценариев.

Кейс 1: Оптимизация воздушного отопления в небольшом складе (SMB)

• Задача: Поддержание минимальной плюсовой температуры в небольшом складском помещении для хранения чувствительных материалов, работающем на 127В.
• Решение: Установка нескольких ТЭНов 45A10/0,255 127 вдоль воздуховодов системы приточной вентиляции. Элементы подключены к общим термостатам, управляющим пускателями, обеспечивая ступенчатое включение по мере необходимости.
• Результат: Стабильное поддержание температуры без значительных инвестиций в сложную инфраструктуру. Простая система управления позволяет персоналу быстро адаптировать настройки.

Кейс 2: Локальный подогрев в промышленной сушильной камере (Enterprise)

• Задача: Обеспечение локального подогрева в определенных зонах крупной сушильной камеры для полимерных покрытий, где требуется точное поддержание температуры на уровне 80-90°C.
• Решение: ТЭНы 45A10/0,255 127 интегрированы в многозонную систему управления на базе ПЛК. Каждый ТЭН снабжен индивидуальным термодатчиком и управляется отдельным каналом ПЛК с ПИД-регуляцией.
• Результат: Повышение равномерности сушки, минимизация брака продукции за счет точного контроля температуры, возможность быстрой перенастройки профилей сушки для различных типов материалов. Интеграция с MES позволила отслеживать производительность в реальном времени.

Кейс 3: Нагрев воздуха для лабораторных испытаний (Regulated)

• Задача: Поддержание точной температуры воздуха в климатической камере для тестирования электронных компонентов в регулируемой среде.
• Решение: Использование ТЭНа 45A10/0,255 127 в качестве вспомогательного нагревателя. Его небольшая мощность позволяет осуществлять тонкую подстройку температуры. Применена нержавеющая сталь для оболочки ТЭНа ввиду требований к чистоте среды и минимизации коррозии. Управление осуществляется высокоточным ПИД-регулятором, интегрированным в систему сбора данных.
• Результат: Высокая точность поддержания температуры, надежность работы в условиях постоянных циклов испытаний. Соответствие нормативным требованиям благодаря стабильности параметров и качеству компонентов.
