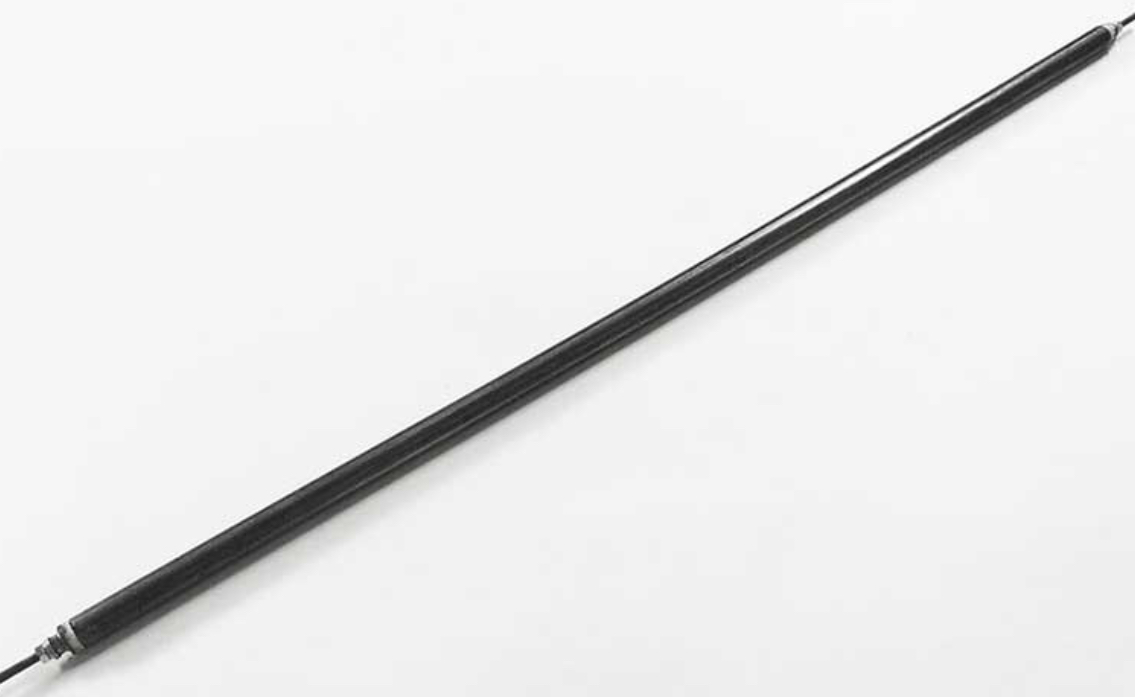

ТЭН – 350А16/0,5L60Ф1 Развернутая длина ТЭН – 350мм Длина контактного стержня в заделке А=40мм Диаметр: 16мм Мощность: P=0,5кВт Обозначение обогреваемой среды: L — Литейные формы Номинальное напряжение: 60 В

ТЭН – 350А16/0,5L60Ф1
Развернутая длина ТЭН – 350мм
Длина контактного стержня в заделке А=40мм
Диаметр: 16мм
Мощность: P=0,5кВт
Обозначение обогреваемой среды: L — Литейные формы
Номинальное напряжение: 60 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Расшифровка обозначения ТЭНа — 350А16/0,5L60Ф1

• 350 — развернутая длина нагревателя, в данном случае 350 мм.
• А — обозначение длины контактного стержня в заделке, здесь А означает 40 мм.
• 16 — диаметр трубки нагревателя — 16 мм, стандартный размер для литейных ТЭНов.
• 0,5 — мощность нагревателя, равная 0,5 кВт (500 Вт).
• L — обозначение среды обогрева — литейные формы и пресс-формы.
• 60 — номинальное напряжение 60 В (низкое напряжение повышенной безопасности), подходящее для специализированного оборудования с питанием 60 В.
• Ф1 — форма ТЭНа (форма «Ф1» с крепежной арматурой, стандартный тип отгиба и монтажа).

Технические характеристики и особенности

Применение ТЭНа 350А16/0,5L60Ф1

• Предназначен для нагрева литейных форм и пресс-форм с гарантированным плотным контактом к металлу формы, что повышает эффективность передачи тепла и равномерность прогрева.
• Используется в промышленном литье, пластмассовом формовании, при нагреве пресс-форм и другой технологической оснастки, где необходим точный и стабильный нагрев с температурой до 450 °С.
• Низкое напряжение (60 В) повышает безопасность эксплуатации в условиях литейного производства.
• Диаметр 16 мм обеспечивает достаточную механическую прочность и долговечность при интенсивных циклах нагрева и охлаждения.

Конструктивные особенности

• ТЭН выполнен в форме «Ф1» — гибкая трубка с крепежной арматурой, удобной для установки в пазы и корпус форм.
• Длина контактного стержня 40 мм (обозначение «А») типична для безопасного подключения и герметичности электрического соединения.
• Оболочка из углеродистой стали, обладающая устойчивостью к механическим и температурным воздействиям, характерным для литейных цехов.
• Внутри трубки нагревательная спираль из резистивного провода с керамическим диэлектрическим наполнителем защищает от коррозии и замыкания.

Технические критерии выбора и эксплуатации

• Важно обеспечить плотный контакт ТЭНа с нагреваемой поверхностью (низкобортовая конструкция, врезка в паз пресс-формы), чтобы избегать воздушных зазоров, которые сильно снижают эффективность и срок службы ТЭНа.
• Максимальная ваттная нагрузка — до 5 Вт/см² для таких ТЭНов; при мощности 0,5 кВт и диаметре 16 мм это соответствует типичным условиям.
• При эксплуатации следует контролировать соответствие напряжения питания — в данном случае 60 В — техническим требованиям оборудования, поскольку это нестандартное значение (часто литейные ТЭНы рассчитаны на 220 В или 380 В).
• При монтаже использовать керамические изоляторы и герметизацию концов для предотвращения попадания влаги и коррозии электросхемы.

Аналогичные типы и варианты

• ТЭНы с развернутой длиной 350 мм и диаметром 16 мм — распространенный формат для литейных форм.
• Мощность может варьироваться от 0,35 кВт до 1,4 кВт и выше; 0,5 кВт — оптимальный баланс для средних по размеру форм и умеренного теплового режима.
• Оболочка может применяться из углеродистой или нержавеющей стали в зависимости от требований к сопротивлению коррозии и температуре.

Дополнительные рекомендации

Для более детального изучения и выбора подходящего ТЭНа, можно ознакомиться с другими статьями на нашем сайте, которые помогут в понимании различных типов нагревательных элементов и их применения в различных отраслях.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Дополнительные аспекты эксплуатации ТЭНа 350А16/0,5L60Ф1

Условия эксплуатации

ТЭН 350А16/0,5L60Ф1 предназначен для работы в условиях, где требуется высокая надежность и стабильность нагрева. Важно учитывать, что данный нагреватель должен использоваться в средах, где температура не превышает 450 °С, что позволяет избежать перегрева и повреждения конструкции. Также следует следить за состоянием электрических соединений, чтобы предотвратить возможные короткие замыкания.

Монтаж и установка

При установке ТЭНа необходимо соблюдать следующие рекомендации:

• Обеспечить плотный контакт между нагревателем и нагреваемой поверхностью, что критично для эффективного теплообмена.
• Использовать керамические изоляторы для защиты электрических соединений от влаги и механических повреждений.
• Следить за правильной ориентацией ТЭНа при монтаже, чтобы избежать перегрева отдельных участков и обеспечить равномерный нагрев.

Обслуживание и уход

Для продления срока службы ТЭНа рекомендуется:

• Регулярно проверять состояние оболочки на наличие механических повреждений и коррозии.
• Контролировать рабочие параметры, такие как напряжение и температура, чтобы избежать перегрева и выхода из строя.
• Проводить периодическую очистку от загрязнений, которые могут накапливаться на поверхности нагревателя.

Преимущества использования ТЭНа 350А16/0,5L60Ф1

Использование данного ТЭНа в литейных процессах обеспечивает:

• Эффективность — благодаря оптимальному тепловому контакту и равномерному нагреву, что способствует качеству отливок.
• Безопасность — низкое напряжение в 60 В минимизирует риск электрических травм и повышает безопасность на производстве.
• Долговечность — конструкция и материалы, используемые в ТЭНе, обеспечивают высокую устойчивость к агрессивным условиям эксплуатации.

Заключение по применению ТЭНа 350А16/0,5L60Ф1

ТЭН 350А16/0,5L60Ф1 является надежным решением для нагрева литейных форм и пресс-форм, обеспечивая высокую эффективность и безопасность в процессе эксплуатации. Его конструктивные особенности и технические характеристики делают его идеальным выбором для применения в различных отраслях, связанных с литьем и формованием.

Для более детального изучения других моделей и их применения, рекомендуем ознакомиться с дополнительными материалами на нашем сайте, где представлены различные типы ТЭНов и их характеристики.
