ТЭН 316 на фланце 2 кВт
ТЭН 316 на фланце 2 кВт

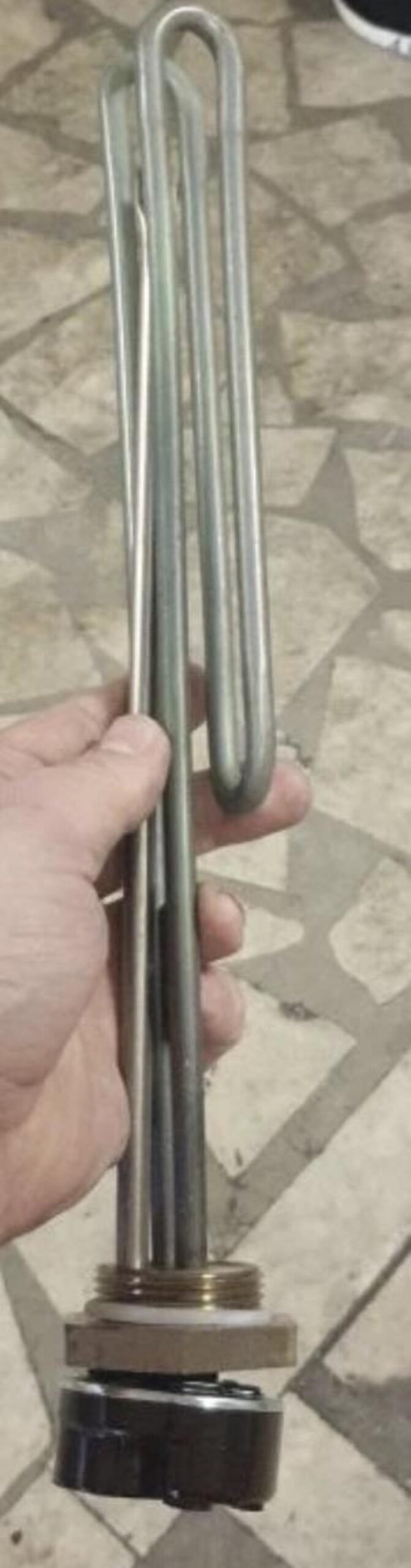

Что такое ТЭН 316 на фланце?
ТЭН 316 представляет собой трубчатый электронагреватель, изготовленный из кислотостойкой нержавеющей стали AISI 316, что обеспечивает ему выдающуюся коррозионную стойкость. Данная конструкция с фланцевым креплением используется для безопасного и эффективного монтажа в резервуарах и трубопроводах. Обычно фланец выполнен из латуни или стали и имеет резьбовой тип G1/2–G1 1/2″, что гарантирует надежную фиксацию и предотвращает утечки.
Стандартная мощность в 2 кВт достигается при напряжении 220–380 В, что позволяет нагревать жидкости до 100–400°C с равномерным распределением тепла. Диаметр трубки может варьироваться от 8 до 25 мм, длина — от 300 до 800 мм, в зависимости от конкретной конфигурации (прямой, U-образный, блочный).
Внутренняя часть ТЭНа изолирована MgO (оксидом магния) и содержит нагревательный элемент, изготовленный из нихромовой проволоки, что обеспечивает защиту от коррозии и долговечность устройства.
Ключевые преимущества фланцевой конструкции:
- Легкость демонтажа для обслуживания без необходимости слива жидкости.
- Высокая герметичность, способная выдерживать давление до 10 бар.
- Возможность блочного исполнения, позволяющего установить несколько элементов на одном фланце для достижения мощностей от 2 до 5 кВт.
Характеристики стали AISI 316: Почему именно она?
AISI 316 является улучшенной версией AISI 304 с добавлением 2–3% молибдена, что значительно повышает стойкость к хлоридной коррозии и межкристаллитному разрушению. Ниже приведен состав стали:
| Элемент | Процент |
|---|---|
| Хром (Cr) | 16–18% |
| Никель (Ni) | 10–14% |
| Молибден (Mo) | 2–3% |
| Углерод (C) | ≤0,08% |
| Кремний (Si) | ≤1% |
| Марганец (Mn) | ≤2% |
Физические и механические свойства:
| Показатель | Значение |
|---|---|
| Плотность | ~7,98 г/см³ |
| Температура плавления | 1370–1400°C |
| Предел прочности | 515–690 МПа |
| Предел текучести | ~205 МПа |
| Относительное удлинение | ~40% |
| Теплопроводность (20°C) | ~16,3 Вт/(м·К) |
| Модуль Юнга | ~193 ГПа |
Сталь AISI 316 способна выдерживать температуры до 450–1350°C на поверхности, что делает ее отличным выбором для эксплуатации в агрессивных средах, таких как морская вода или кислоты. По сравнению с другими материалами, такими как медь или AISI 304, структура AISI 316 минимизирует образование накипи и способствует долговечности устройства до 10+ лет.
Технические спецификации ТЭН 2 кВт на фланце
Ниже представлены типичные параметры для ТЭНа 316 мощностью 2 кВт, основанные на аналогах мощностью 2–5 кВт:
| Параметр | Значение / Диапазон |
|---|---|
| Мощность | 2 кВт |
| Напряжение | 220/380/400 В |
| Диаметр трубки | 8–25 мм (стандарт 8,5/10/12 мм) |
| Длина нагревателя | 300–800 мм (габарит до 1000 мм) |
| Тип фланца | Резьбовой G1/2–G1 1/2″, латунь/нержавейка |
| Макс. температура | 100°C (вода), 400–750°C (воздух/масло) |
| Давление | До 10 бар |
| Изоляция | MgO (оксид магния) |
| Подключение | Шпильки, клеммы, термопредохранитель |
Для расчета мощности рекомендуется ориентироваться на следующие значения: 20–50 Вт/см² для воды и 1–5 Вт/см² для масла, чтобы избежать перегрева.
Применение ТЭН 316 2 кВт на фланце
ТЭН 316 универсален и может применяться в различных отраслях, включая:
- Пищевая промышленность: Подогрев воды, парогенераторы, стерилизаторы.
- Химическая и нефтехимия: Нагрев агрессивных растворов, емкости для отработанных масел.
- Нефтепереработка и масла: Блоки для нагрева масел.
- Судостроение: Теплообменники, подогрев забортной воды.
- Энергетика: Котлы высокого давления, системы отопления.
- Медицина/Фармацевтика: Стерильное оборудование, импланты.
- Бытовое применение: Водонагреватели, сауны.
Примеры реального использования:
- Блок 5 кВт для масла: 3 элемента диаметром 8,5 мм, длина 680 мм.
- Погружной диаметр 25 мм х 800 мм, мощностью 3 кВт для водоподготовки.
- ТЭН 3 кВт для бассейнов и теплообменников, способный нагреваться до 400°C.
Следующая секция детально рассмотрит процесс установки и монтажа ТЭНа 316, обеспечивая ясное руководство для профессионалов и владельцев оборудования.
Установка и монтаж: Пошаговое руководство
Для эффективного и безопасного использования ТЭНа 316 на фланце мощностью 2 кВт важно соблюдать правильный порядок установки и подключения. Это не только обеспечивает долговечность устройства, но и исключает вероятность аварийных ситуаций. Далее представлено пошаговое руководство по установке.
Инструменты и подготовка
Перед началом монтажа убедитесь, что у вас имеются следующие инструменты:
- Гаечный ключ.
- Тефлоновая лента или уплотнители для создания герметичности.
- Мультиметр для проверки электрических соединений.
- Термопаста для улучшения теплопроводности.
- Защитный корпус для защиты электрических соединений.
Шаги установки
- Подготовка: Проверьте совместимость фланца с вашим ТЭПом (G1″ типично для модели мощностью 2 кВт). Убедитесь, что посадочное место очищено от загрязнений и ржавчины.
- Монтаж: Вставьте ТЭН в резьбовую отверстие и аккуратно затяните фланец с моментом 20–30 Нм, используя подходящие прокладки для создания герметичности.
- Подключение: Соедините провода к шпилькам или клеммам согласно схеме подключения (фаза-ноль или звезда для 380 В). Убедитесь, что установлен термостат на температуре 80–120°C и что предусмотрен предохранитель.
- Проверка: Проверьте соединения на наличие утечек тока, используя мультиметр (допустимый уровень утечки < 0,5 мА). Выполните прогон устройства без нагрузки в течение 30 минут.
- Безопасность: Избегайте сухого хода — рекомендуется автоматическое отключение. Обеспечьте хорошую вентиляцию и наладьте заземление. Дайте возможность системе работать при максимальном давлении до 10 бар.
Типичные ошибки при установке
Некоторые распространенные ошибки могут привести к неправильной работе ТЭНа:
- Перекрут фланца, приводящий к его деформации и утечкам.
- Игнорирование регулярной очистки от накипи (рекомендуется каждые 6 месяцев).
- Несоответствие мощности объема находящейся жидкости.
Преимущества и недостатки
Плюсы
- Коррозионная стойкость: В условиях солёной воды или кислот AISI 316 демонстрирует повышенную защиту, в два раза лучше, чем AISI 304.
- Жаропрочность: ТЭН способен нормально функционировать при температурах до 1350°C.
- Гигиеничность: Подходит для применения в пищевой отрасли, не впитывает запахи.
- Долговечность: Срок службы может превышать 10 лет при правильном уходе и эксплуатации.
Минусы
- Более высокая стоимость на 20–50% по сравнению с AISI 304.
- Меньшая теплоотдача по сравнению с медью, но это компенсируется общей мощностью ТЭНа.
- Необходимость защиты от сухого хода, что требует дополнительных систем управления.
Сравнение с аналогами и выбор
При выборе ТЭНа мощностью 2 кВт важно рассмотреть различные материалы и конфигурации, что получает особую значимость в промышленных условиях:
| Материал | Макс. T (°C) | Коррозионная стойкость | Теплоотдача | Срок службы |
|---|---|---|---|---|
| AISI 316 | 450–1350 | Высокая (кислоты, соль) | Интенсивная | 10+ лет |
| AISI 304 | 450–750 | Средняя | Высокая | 5–10 лет |
| Медь | 200–300 | Низкая (вода) | Отличная | 3–5 лет |
| Углеродистая сталь | 500 | Низкая | Средняя | 2–5 лет |
Сравнение преимуществ и недостатков различных материалов помогает определить наиболее подходящий вариант в зависимости от условий эксплуатации и требуемых параметров нагрева. Так, для агрессивных сред и высоких температур оптимальным будет выбор ТЭНа из AISI 316.
Перспективы и инновации
Современные ТЭНы 316 продолжают совершенствоваться. Интеграция датчиков NTC/PTC, возможность взрывозащиты (допуск НВЕх) и саморегулирующие мощности открывают новые горизонты для внедрения в системы IoT. Ожидается, что к 2026 году появится тренд на использование экологически чистых материалов, например, без свинца в фланцах.
Производители также предлагают индивидуальные решения под CAD-модели для различных потребностей, включая специфические условия эксплуатации и требования к конструкции. Такие инновации делают ТЭН 316 идеальным выбором для надежного нагрева в сложных условиях, сочетая традиционные решения с современными технологиями.
