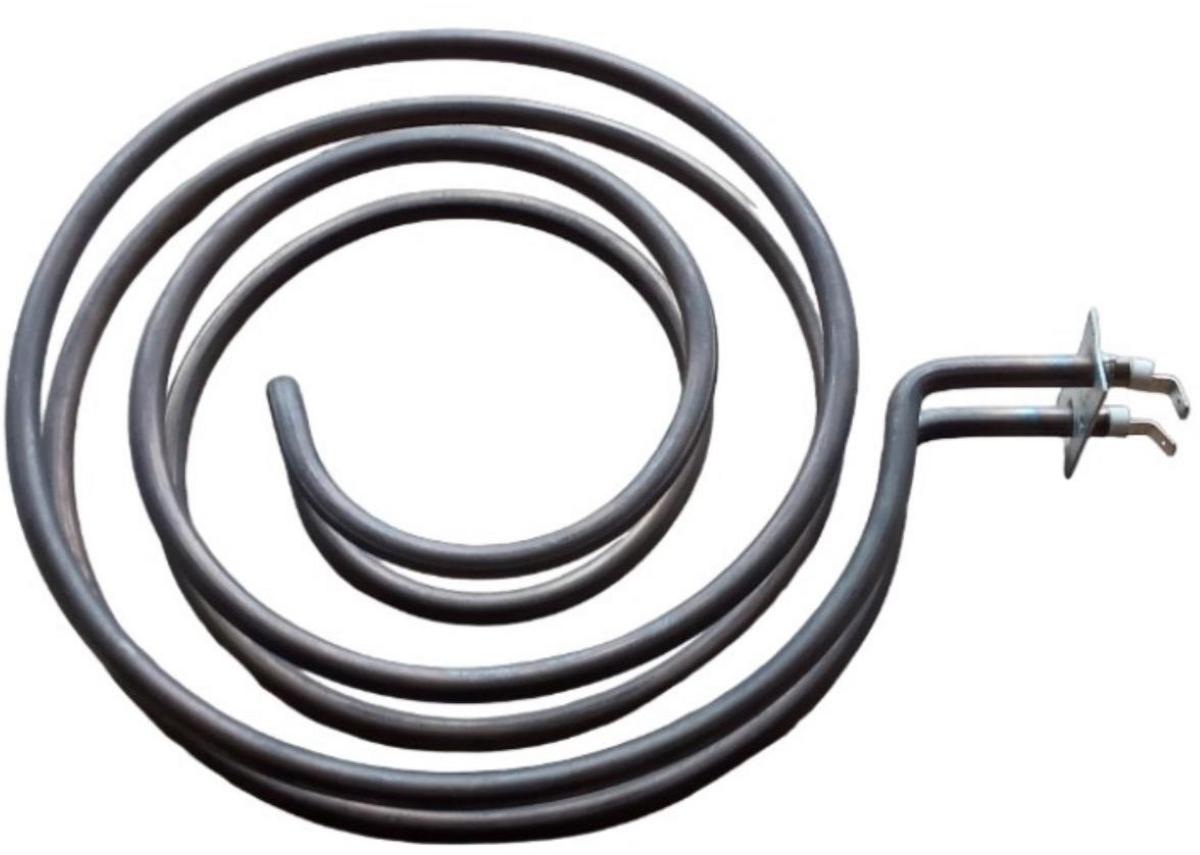

ТЭН 272/380В нерж. для теплопушки 3,0кВт

ТЭН 272/380В нерж. для теплопушки 3,0кВт Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Технические характеристики и конструкция

ТЭНы типа 272/380В, мощностью 3,0 кВт, представляют собой высококачественные и надежные нагревательные элементы, которые используют в теплопушках. Их конструкция не только обеспечивает отличные параметры для обогрева, но и минимизирует вероятность повреждений.

Конструкция и теплоотдача

Блочная конструкция ТЭНа (ТЭНБ) формируется из 2-4 U-образных элементов на общем фланце, что увеличивает теплоотдачу и улучшает равномерность нагрева. Прямые и U-образные ТЭНы с открытой зоной нагрева особенно предпочтительны, поскольку это способствует эффективной циркуляции воздуха. При мощности 3 кВт устройство способно поднимать температуру воздуха до 200-300°C при расходе 500-1000 м³/ч.

Применение в тепловых пушках

Теплопушки — это портативные обогреватели, которые широко применяются в строительстве, складах, гаражах и сельском хозяйстве. ТЭН 272/380В 3 кВт можно увидеть в различных моделях теплопушек, таких как:

• Patriot LR 35
• Wester THG 6030
• Master B 3.0S

Особенностью этих моделей является то, что ТЭН играет ключевую роль в их эффективности. Нержавеющая сталь обеспечивает надежность и долговечность устройства — срок службы ТЭНа в теплопушках достигает 5-10 лет без образования накипи, в отличие от ТЭНов из углеродной стали, которые могут ржаветь всего за 1-2 сезона.

Подключение и безопасность

ТЭН 272/380В работает в трехфазной сети (3×380 В) и оснащен термостатом, который отключает устройство при температуре 120-150°C. Элемент монтируется в керамический или металлический корпус, что защищает его от механических повреждений.

Схема работы устройства:

1. Вентилятор прогоняет воздух через ТЭН.
2. Нагрев воздуха до 250°C занимает от 30 до 60 секунд.
3. Выходная мощность составляет 25-30 кВт тепла.

Установка и подключение: Пошаговое руководство

Монтаж или замена ТЭНа в теплопушке требуют соблюдения мер безопасности и наличия базовых инструментов.

Необходимые инструменты и материалы

• Ключи (58-60 мм для G2), отвертки, мультиметр
• Термоусадочная трубка, клеммы для проводов 2,5 мм²
• Термопаста или слюдяные прокладки

Пошаговая инструкция

1. Демонтаж старого ТЭНа: Слить остатки жидкости (если применимо), открутить гайку фланца против часовой стрелки.
2. Проверка посадочного места: Очистите резьбу от накипи с помощью раствора уксуса (10%) или лимонной кислоты.
3. Установка нового ТЭНа: Нанесите герметик (анаэробный, например, Loctite 577), вкрутите ТЭН на 10-15 витков и затяните гайкой с моментом 50-70 Нм.
4. Подключение электрики: Соедините фазы (L1, L2, L3) к клеммам ТЭНа. Заземление обязательно. Используйте пускатель ПМЛ-1320.
5. Тестирование: Подайте напряжение 380 В на 10 секунд, измерьте ток (I = 3 кВт / (√3 * 380 В) ≈ 4,5 А) и проверьте равномерность нагрева.
6. Финальная фиксация: Установите термостат (KSD301, 150°C).

Важно также помнить о типичных ошибках, таких как перекос при вкручивании, что может привести к перегреву, и игнорирование заземления, что представляет риск удара током.

Сравнение материалов и аналогов

При выборе ТЭНа стоит учитывать материалы и их характеристики.

В таблице можно увидеть, что нержавеющая сталь является оптимальным выбором для большинства условий эксплуатации теплопушек, благодаря своей долговечности и устойчивости к коррозии.

Альтернативные варианты и их характеристики

Существует множество аналогов мощностью 3 кВт, которые могут быть использованы в ТЭНах. Они варьируются от отечественных производителей до импортных моделей, что позволяет выбрать устройство, которое наилучшим образом соответствовало бы вашим потребностям.

Сравнение цен и характеристик различных моделей позволит вам сделать обоснованный выбор, адаптированный под ваши требования и бюджет.

Переходя к недостаткам и преимуществам использования ТЭНа 272/380В в теплопушках, стоит отметить не только его уникальные характеристики, но и ограничения, которые следует учитывать при выборе и эксплуатации оборудования.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Преимущества и недостатки для теплопушек

При выборе ТЭНа 272/380В для теплопушек важно учитывать как его сильные стороны, так и недостатки, что позволит более точно определить пределы его применения.

Преимущества

1. Компактность: Длина ТЭНа составляет 300-400 мм, что позволяет легко интегрировать его в стандартные патроны теплопушек, не занимая лишнего пространства.

2. Энергоэффективность: Высокий коэффициент полезного действия (КПД) от 95% до 98% обеспечивает быстрое нагревание воздуха без значительных потерь энергии.

3. Безопасность: Автоматическое отключение при достижении температуры в 250°C и класс защиты IP44 гарантируют безопасность в эксплуатации. Это особенно важно на строительных объектах и в помещениях с повышенными требованиями к пожарной безопасности.

4. Универсальность: ТЭН может использоваться как в электро, так и в дизельных теплопушках, что открывает широкие возможности для применения в различных сферах.

Недостатки

1. Чувствительность к пыли: Поскольку теплопушки используются в условиях с высокой запыленностью, рекомендуется устанавливать фильтры, чтобы предотвратить засорение и продлить срок службы нагревательного элемента.

2. Снижение мощности в нестабильных сетях: При наличии просадок в электросети до 272 В, мощность может уменьшаться до 2,5 кВт, что в определённых случаях требует установки стабилизатора для поддержания производительности.

3. Ограниченный срок службы: Хотя ТЭНы из нержавеющей стали достаточно прочные, ряд условий эксплуатации может сократить их срок службы до 3000-5000 часов при непрерывной работе, что требует регулярного мониторинга состояния оборудования.

Производство, стандарты и поставщики

ТЭН 272/380В соответствует современным стандартам качества, таким как ГОСТ 13268-88 (ТЭНы трубчатые) и ТУ 3433-002-17012868-2013. Основные производители, такие как Промнагрев и Petroten, выпускают продукцию с 2001 года, что позволяет им накапливать опыт и предлагать качественные решения.

Крупные поставщики

1. Promnagrev.ru: Изготовление на заказ с возможностью быстрой доставки. Более 15000 товаров в каталоге, что позволяет найти нужные элементы для большинства моделей теплопушек.

2. Petroten.ru: Предлагает доставку по России, начиная от Белогорска и заканчивая Ярославлем. Это делает продукцию доступной для клиентов, находящихся в разных регионах страны.

3. Yandex Market/Ozon: Платформы для поиска аналогов и сравнения цен на ТЭНы различных производителей. Зачастую можно найти хорошую скидку на оптовые закупки.

Ценообразование

Средняя цена на ТЭН из нержавеющей стали 3 кВт колеблется от 2800 до 4500 рублей. По желанию покупателя возможна скидка 20% при покупке оптом от 4 штук. Гарантийный срок на продукцию составляет 1-2 года.

Советы по эксплуатации и ремонту

Для рационального использования ТЭНа и продления его срока службы, следует придерживаться следующих рекомендаций:

• Профилактика: Очистка ТЭНа и связанного с ним оборудования от пыли и загрязнений должна проводиться каждые 100 рабочих часов. Также стоит регулярно проверять состояние изоляции с помощью мегомметра.

• Плановый ремонт: Замена изоляции (MgO) и перемотка нагревательной нити проводятся в специализированных сервисах. Ординарные цены на такие услуги варьируются от 500 до 1000 рублей.

• Модернизация: Для улучшения управления температурой рекомендуется установить PTC-терморезистор. Это позволит добиться более плавного и точного регулирования нагрева.

Экспертные рекомендации

Для промышленных теплопушек может быть полезно наносить защитные покрытия, такие как Incoloy, на нагревательные элементы, чтобы защитить их от воздействия агрессивных сред и сернистых газов.

Интересные факты и статистика

ТЭНы для теплопушек начали свое существование в 1970-х годах, и уже к 2000-м нержавейка стала стандартом. Это изменило подход к производству и эксплуатации нагревательных элементов.

• Статистика поломок: Около 40% поломок ТЭНов вызвано загрязнениями, 30% — перегревом, и 20% — неполадками с заземлением. Такие данные позволяют разработать стратегию по улучшению надежности.

• Экологический аспект: Использование ТЭНа из нержавеющей стали снижает выбросы до 15% благодаря меньшему количеству заменяемой техники.

• Инновации: Современные модели ТЭНов включают в себя датчики температуры NTC, что сделает возможным интеграцию с IoT-системами для дистанционного мониторинга и управления.

Собранная информация предоставляет обширное понимание функциональности и надежности ТЭНа 272/380В для теплопушек, осветив ключевые аспекты его применения, техники установки и эксплуатацию.
