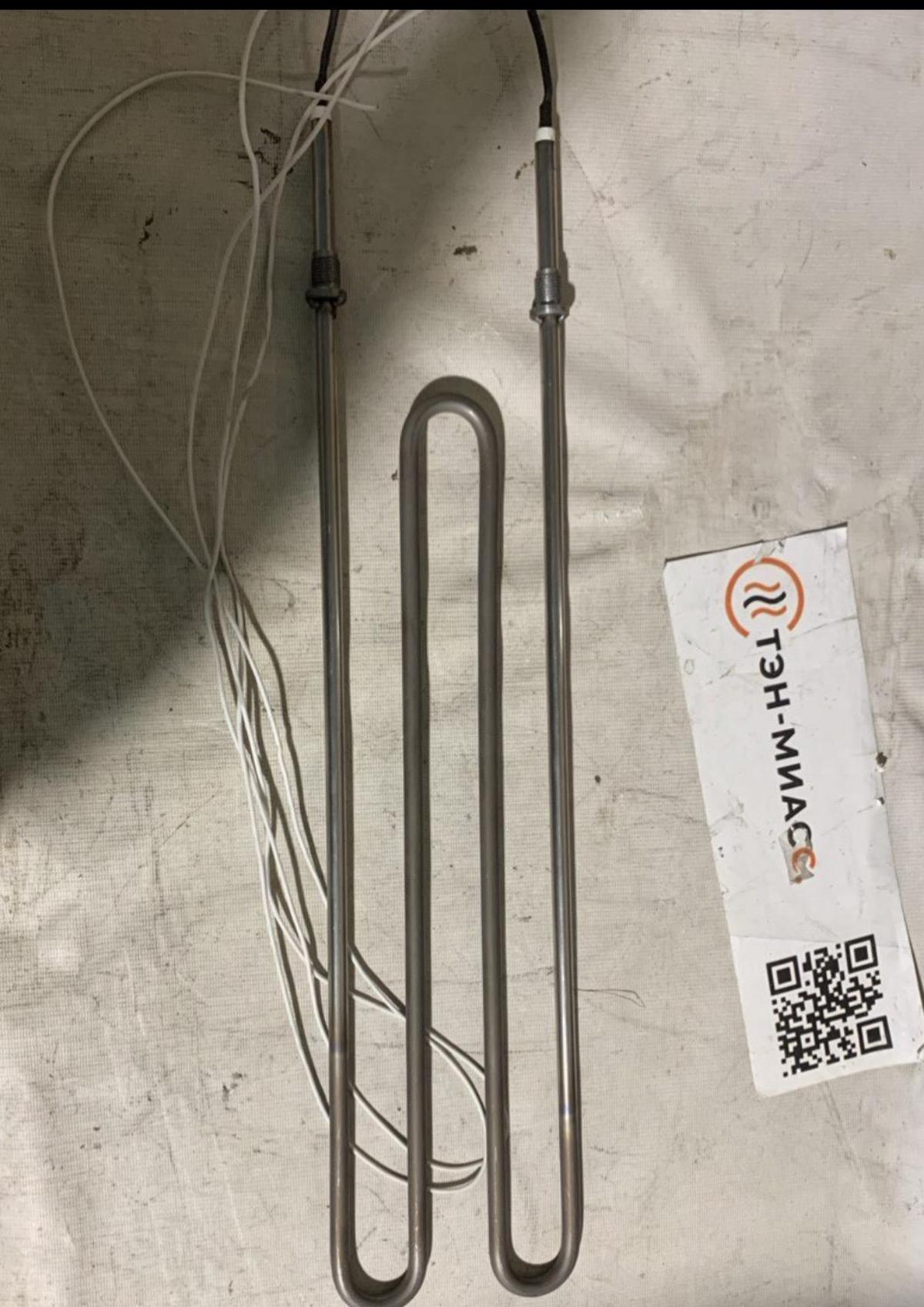

ТЭН 200 А10/4,0 S400 Ф4 нерж.Термоусадка (1,5*400ммПРКА

ТЭН 200 А10/4,0 S400 Ф4 нерж.Термоусадка (1,5*400ммПРКА Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Разбор маркировки: Ключ к пониманию конструкции

Маркировка ТЭНов стандартизирована по ТУ 3443-001-16801570-2000 и следует логической схеме, где каждый элемент несет точную информацию о параметрах. Для ТЭН 200 А10/4,0 S400 Ф4 нерж. Термоусадка (1,5*400ммПРКА) декодировка выглядит следующим образом:

Эта система маркировки универсальна: первые цифры — длина, буква (А, Б, В, G) — стержень (40/65/100/200 мм), х4 — диаметр (6,5-16 мм).

Технические характеристики: Детальный обзор

ТЭН 200 А10/4,0 — это трубчатый электронагреватель с внутренней конструкцией: металлическая оболочка, нагревательный элемент (нихромовая спираль), оксидный наполнитель (MgO), контактные стержни, изоляторы и герметизация. Ключевые параметры:

• Напряжение: 220 В или 380 В (380 В в вариантах для парогенераторов).
• Мощность: 4,0 кВт (диапазон 2,1-4,0 кВт в серии).
• Диаметр: 10 мм (стандарты: 8-16 мм).
• Длина: Развернутая 200 см, габаритная ~200 мм в сжатой форме Ф4.
• Материалы:
  • Оболочка: Нержавеющая сталь (для воды/кислот pH 5-7, нагрузка до 15 Вт/см²).
  • Штуцер: Нержавейка или углеродистая сталь, резьба М16×1,5 или G1/2″.
• Изоляция: Сопротивление ≥0,5 МОм в холодном состоянии; термоусадка усиливает защиту от влаги.
• Срок службы: Мин. 5000 часов в водной среде (по ГОСТ 13268-88).
• Ваттная нагрузка: Макс. 15 Вт/см² для кипячения при 100°C.

Комплект: ТЭН + паспорт на партию.

Применение: Где используется такой ТЭН

Основное назначение — нагрев воды, слабых растворов кислот/щелочей (pH 5-9), воздуха или газов в промышленных установках. Конкретные области применения включают:

• Электропарогенераторы: Комплектация для производства пара.
• Водонагреватели и бойлеры: Нагрев/кипячение воды при 100°C.
• Воздушные нагреватели: Форма Ф4 для потоков воздуха/газов.
• Промышленность: Блоки ТЭНов по стандартам, срок 5000+ часов.
• Специфика с термоусадкой: Защита в агрессивных средах, удобный монтаж в трубопроводах.

Коды сред: J — вода/кислоты (нерж.), P — вода/щелочи (сталь). Форма Ф4 идеальна для вставки в фланцы или штуцеры.

Конструкция и принцип работы: Внутренний мир ТЭНа

ТЭН состоит из:

1. Оболочка (нерж. сталь Ø10 мм) — передает тепло.
2. Нагревательный элемент — спираль из нихрома.
3. Наполнитель — оксид магния (MgO) для изоляции и теплоотвода.
4. Контактные стержни (400 мм, шпильки М4) — для подключения.
5. Герметизация — термоусадка + уплотнители.

Принцип: Электрический ток нагревает спираль → тепло через MgO → оболочка нагревает среду. Путь утечки тока минимизирован. Монтаж: Резьбовой штуцер М16×1,5 вставляется в отверстие, фиксируется гайкой.

Преимущества формы Ф4:

• Компактность (габарит 200 мм).
• Равномерный нагрев зигзагом.
• Легкий демонтаж.

Установка и подключение: Пошаговое руководство

Для безопасной установки ТЭН 200 А10/4,0 Ф4 потребуются:

• Инструменты: Ключи, тестер, торцевые головки.
• Материалы: Уплотнители, термоусадка, кабель 4-6 мм².

Шаги установки

1. Подготовка: Отключите питание, слейте среду. Проверьте сопротивление изоляции (>0,5 МОм).
2. Монтаж: Вкрутите штуцер М16×1,5 в фланец/трубу, затяните (момент 20-30 Нм). Установите термоусадку на стержни.
3. Подключение: Стержни 400 мм — подсоедините провода к шпилькам М4, гайки+шайбы. Напряжение 220/380 В.
4. Проверка: Токовая нагрузка, отсутствие утечек. Запустите на 10% мощности.
5. Безопасность: Температура оболочки <100°C, защита от сухого хода.

Типичные ошибки: Перекрут штуцера (утечки), слабая изоляция (КЗ).

Сравнение с аналогами: Выбор лучшего

Преимущества этой модели: Нержавейка + термоусадка для коррозии, компактный Ø10 мм, длинные стержни для удобства. Минусы: Выше цена по сравнению со стальными аналогами.

Критерии выбора:

• Среда: Нерж. для кислот.
• Мощность/длина: 20 Вт/см для воды.
• Монтаж: Штуцер vs. фланец.

Преимущества, недостатки и отзывы

• Плюсы:
  • Долговечность (5000+ часов).
  • Универсальность (вода/воздух).
  • Легкий монтаж с термоусадкой.
• Минусы:
  • Чувствителен к накипи (нужна промывка).
  • Высокая цена (~4700 руб.).

Отзывы (на основе каталогов): Надежны в парогенераторах, рекомендуют для блоков. Эксперты отмечают, что модель идеальна для агрессивных сред.

Производство и стандарты: От завода до вас

Производители: Котелпром, Термаль, Петротэн, МАКС-О. Стандарты: ТУ 3443-001-16801570-2000, ГОСТ 13268-88 (пром.), ГОСТ 19108-81 (быт.).

• Другие формы: Ф1/A (арматура), блоки с фланцами.

Интересные факты:

• Диаметры эволюционировали от 6,5 до 16 мм для оптимизации.
• Термоусадка — современная фича для защиты от влаги.
• Прогнозируется рост спроса на нержавеющие ТЭНы из-за экологических факторов.

Эта модель занимает золотую середину по мощности и надежности для профессионалов. Переходя к следующему разделу, мы узнаем, как правильно установить и подключить ТЭН 200 А10/4,0, чтобы избежать распространенных ошибок и обеспечить его долгую эксплуатацию.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Проблемы и решения: Управление эксплуатацией ТЭНа

При использовании ТЭН 200 А10/4,0 важно учитывать возможные проблемы, которые могут возникнуть в процессе эксплуатации. Ниже представлены типичные ситуации, с которыми могут столкнуться пользователи, а также возможные решения для их устранения.

1. Перегрев и выход из строя

Одной из главных проблем, с которой могут столкнуться пользователи, является перегрев ТЭНа. Это может произойти из-за:

• Недостатка теплоносителя.
• Неправильной настройки мощности.
• Засорения системы.

Решение: Необходимо периодически проверять уровень теплоносителя и очищать систему от загрязнений. Кроме того, стоит установить термостат для автоматического контроля температуры.

2. Накипь и коррозия

На внутренней поверхности ТЭНа может образовываться накипь, что влияет на его эффективность и срок службы. Коррозия также может происходить из-за некачественной воды.

Решение: Рекомендуется регулярно проводить химическую промывку ТЭНа, особенно если используется вода с высоким содержанием минералов. Использование фильтров и смягчителей воды также поможет предотвратить образование накипи.

3. Электрические сбои

Если пользователи отмечают проблемы с подачей электроэнергии, это может вызвать перегрев ТЭНа или его выход из строя.

Решение: Проверьте состояние кабелей и соединений, убедитесь в их надежной фиксации. Также необходимо контролировать напряжение в сети и при необходимости использовать стабилизаторы напряжения.

Энергоэффективность: Как повысить производительность ТЭНа

Для повышения общей энергоэффективности ТЭН 200 А10/4,0 можно применять различные методы:

• Настройка системы управления: Использование программируемых контроллеров и датчиков позволит автоматически регулировать работу ТЭНа в зависимости от температуры сред.
• Изоляция системы: Убедитесь, что трубы и другие компоненты системы изолированы, чтобы минимизировать теплопотери.
• Периодический сервис и техническое обслуживание: Регулярные проверки и обслуживания помогут поддерживать оборудование в надлежащем состоянии, что повысит его производительность.

Советы по выбору и покупке ТЭНа

При выборе ТЭНа важно учитывать не только характеристики, но и другие факторы:

• Производитель: Предпочтение следует отдавать известным брендам с положительными отзывами пользователей.
• Наличие сертификатов: Убедитесь, что устройство соответствует стандартам безопасности и качества (ГОСТ, ТУ).
• Гарантия: Проверяйте условия гарантии от производителя и сервисные программы, предлагаемые в случае неисправности.

При покупке также учитывайте спецификации и совместимость с вашей системой. Это поможет избежать проблем с установкой и эксплуатацией. Предпочтение стоит отдать ТЭНе, который соответствует вашим потребностям и будет удобен в использовании.

Заключение

Использование трубчатого электронагревателя ТЭН 200 А10/4,0 может значительно повысить эффективность нагрева в различных системах. Правильная эксплуатация и регулярное обслуживание — ключевые факторы, влияющие на долгосрочную надежность и экономичность устройства. Благодаря своей универсальности и высокой мощности, этот ТЭН находит применение как в бытовых, так и в промышленных системах.
