ТЭН 170 А 10/5,0 Р 220 Ф7 штуц. G1/2 вода черн. сталь

ТЭН 170 А 10/5,0 Р 220 Ф7 штуц. G1/2 вода черн. сталь Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Расшифровка маркировки и технические характеристики

Обозначение ТЭНа содержит полную информацию о его параметрах согласно стандартам ГОСТ:

Основные параметры:

• 170 — развернутая (максимальная) длина нагревателя в миллиметрах (170 см = 1700 мм)
• А — условное обозначение длины контактного стержня в заделке внутри ТЭНа: 40 мм
• 10 — диаметр трубки (оболочки) нагревателя: 10 мм
• 5,0 — номинальная мощность: 5,0 кВт
• Р — тип нагреваемой среды: вода или слабые растворы щелочей
• 220 — номинальное рабочее напряжение: 220 В переменного тока

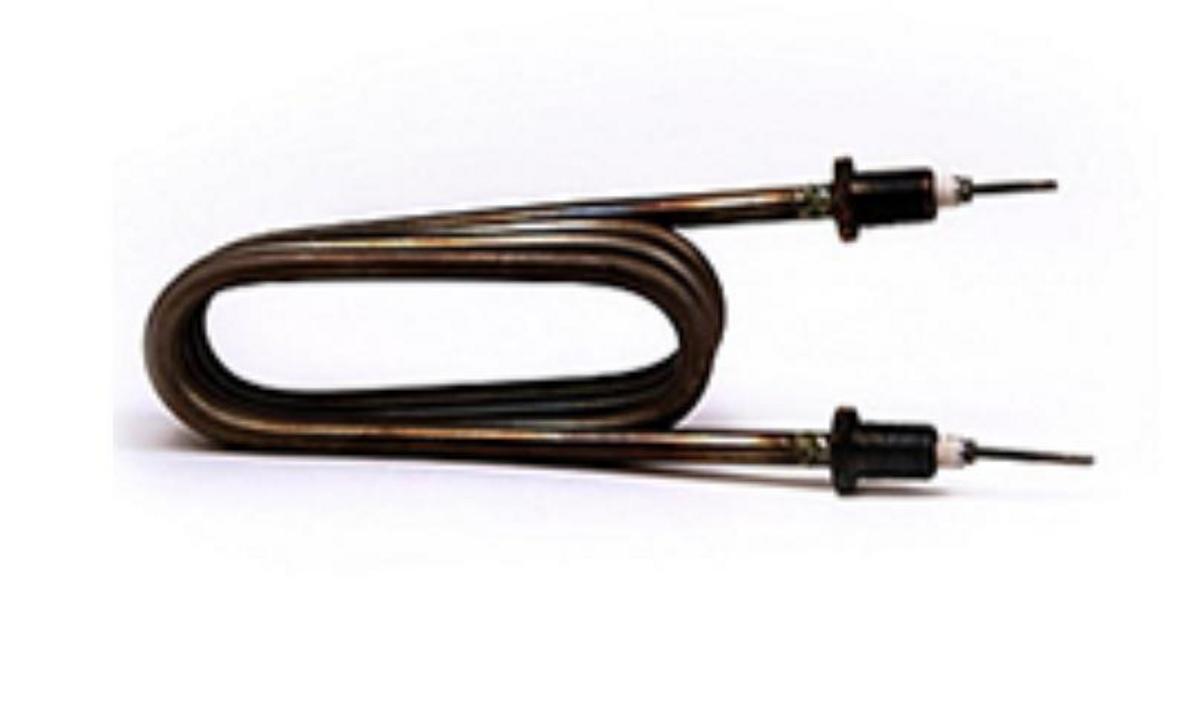

• Ф7 — типовая форма конструкции (форма №7 — классическая U-образная конфигурация для монтажа в горизонтальные емкости)
• штуц. G1/2 — резьба штуцера подключения: дюймовая резьба G 1/2″ согласно стандарту ISO 228
• черн. сталь — материал оболочки: углеродистая сталь (черная сталь)

Конструктивные особенности и устройство

ТЭН имеет типичную для трубчатых нагревателей конструкцию:

1. Оболочка — трубка из углеродистой стали диаметром 10 мм, восстановленная прочность при рабочем давлении.
2. Нагревательный элемент — спираль из нихрома, расположенная внутри трубки.
3. Наполнитель — электроизоляционный материал (оксид магния), обеспечивающий электрическую изоляцию спирали от оболочки.
4. Герметизирующий материал — вещество, герметично запечатывающее концы трубки, предотвращающее попадание влаги.
5. Контактные стержни — два медных или стальных стержня длиной 40 мм, встроенные в ТЭН для электрического подключения.
6. Изолятор и контактные элементы — на концах ТЭНа для электробезопасности.

Сопротивление изоляции в холодном состоянии не менее 0,5 МОм, гарантируя безопасность при работе.

Электрические и эксплуатационные параметры

Область применения

ТЭН данного типа применяется для:

• Нагрева воды в системах горячего водоснабжения
• Нагрева слабых растворов щелочей с pH от 7 до 9
• Использования в водонагревателях и кипятильниках бытового и промышленного назначения
• Установки в котлах отопления — как в заводских изделиях, так и в самодельных системах
• Применения в умывальниках и других сантехнических приборах
• Использования в самодельных ёмкостях для нагрева воды благодаря универсальности конструкции
• Комплектации электрических котлов отопления (ЭКТ моделей)

Максимальная температура корпуса при работе составляет около 100°C, что делает ТЭН безопасным для применения в бытовых условиях.

Сравнение с другими типоразмерами серии

Для контекста, производители (например, TDM и другие) выпускают аналогичные ТЭНы в разных модификациях:

Преимущества и особенности конструкции

Надежность и долговечность

• Срок службы более 5000 часов непрерывной работы при соблюдении условий эксплуатации.
• Углеродистая сталь обладает хорошей теплопроводностью и механической прочностью.
• Герметичная конструкция предотвращает коррозию от внутреннего намокания.

Универсальность применения

• Возможность установки как в промышленных системах, так и в самодельных конструкциях.
• Легкая замена при выходе из строя благодаря стандартизированному присоединению G 1/2″.
• Совместимость с различными типами трубопроводов и емкостей.

Безопасность обслуживания

• Стандартное напряжение 220 В не требует специального оборудования.
• Электрическая изоляция согласно ГОСТ (минимум 0,5 МОм).
• Компактные размеры контактных стержней (40 мм в заделке) облегчают безопасное подключение.

Экономичность

• Высокая мощность (5,0 кВт) позволяет быстро нагревать воду, экономя электроэнергию.
• Эффективный теплообмен благодаря трубчатой конструкции с оптимальным диаметром 10 мм.

Особенности материала — углеродистая сталь

Выбор углеродистой (черной) стали в качестве материала оболочки объясняется несколькими факторами:

• Хорошая теплопроводность — обеспечивает эффективный теплообмен с нагреваемой водой.
• Механическая прочность — позволяет выдерживать гидростатическое давление в системе.
• Доступность и экономичность — снижает стоимость изделия по сравнению с нержавеющей сталью.
• Совместимость с системами отопления — углеродистая сталь традиционно используется в отопительных системах.

Для применения в агрессивных средах рекомендуется использование защитного покрытия или аналогичных моделей из нержавеющей стали.

Технические стандарты и соответствие

ТЭН 170 А 10/5,0 Р 220 Ф7 соответствует:

• ГОСТ на трубчатые электрические нагреватели — по конструкции, маркировке и параметрам.
• Маркировке по ГОСТ — расшифровка обозначения позволяет точно определить все параметры.
• Стандартам на резьбовые соединения — штуцер типа G 1/2″ согласно ISO 228.
• Требованиям электробезопасности — минимальное сопротивление изоляции 0,5 МОм.

Рекомендации по выбору и установке

При выборе этой модели ТЭНа следует учитывать:

1. Мощность 5,0 кВт — подходит для систем с потребностью нагрева воды, требующих быстрого повышения температуры.
2. Развернутая длина 170 см — позволяет установку в емкостях и трубопроводах горизонтальной ориентации.
3. Штуцер G 1/2″ — совместим с трубопроводами диаметром примерно 15 мм внешнего диаметра.
4. Форма Ф7 — оптимальна для монтажа в горизонтальные емкости, обеспечивая хороший конвективный теплообмен.
5. Углеродистая сталь требует защиты от сильных коррозионных сред; для агрессивных жидкостей рекомендуется нержавеющая сталь.

Типичные режимы работы

Характеристики работы включают:

• Нагревание и кипячение воды с максимальной температурой корпуса около 100°C.
• Работа в составе систем теплоснабжения — в электрокотлах, водонагревателях, системах отопления.
• Круглосуточная работа при правильной установке и подключении к сети 220 В.

Ток потребления при номинальной мощности составляет примерно 22,7 ампер, что требует использования кабеля сечением не менее 4,0 кв.мм для домашних сетей и соответствующих автоматических выключателей защиты (25-32 А).

Переходя к следующему аспекту, стоит рассмотреть преимущества данного ТЭНа в сравнении с аналогичными моделями на рынке.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Преимущества и особенности конструкции

Надежность и долговечность

ТЭН 170 А 10/5,0 Р 220 Ф7 обеспечивает высокую надежность и подобающую долговечность благодаря следующим аспектам:

• Срок эксплуатации — ТЭН способен работать более 5000 часов в непрерывном режиме, что делает его идеальным выбором для постоянного использования.
• Устойчивость к внешним воздействиям — благодаря герметичной конструкции, который предотвращает коррозию, срок службы устройства увеличивается значительно.
• Прочность материала — углеродистая сталь обеспечивает надежность в условиях рабочих нагрузок и перепадов температур.

Универсальность применения

ТЭН подходит для широкой сферы использования, включая:

• Разнообразные системы отопления — нагреватель может быть установлен как в коммерческих, так и в бытовых системах.
• Легкость в сборке и замене — стандартизированные размеры и резьба G 1/2″ упрощают установку, что позволяет без проблем заменить устройство в случае необходимости.
• Совместимость с различными емкостями — возможность установки в танки, водонагреватели и системы с горизонтальной ориентацией делает его очень гибким решением.

Безопасность эксплуатации

Современные требования к электрической безопасности соблюдаются в полной мере:

• Система защиты — минимальное сопротивление изоляции 0,5 МОм гарантирует безопасность пользователей и предотвращает короткие замыкания.
• Стандартное напряжение 220 В — не требует дополнительных мер предосторожности при подключении и эксплуатации.
• Компактность — размеры контактных стержней в 40 мм способствуют удобному подключению и гарантируют защиту от случайных замыканий.

Экономичность

ТЭН 170 А 10/5,0 Р 220 Ф7 характеризуется высокой энергоэффективностью:

• Быстрое нагревание воды — мощность в 5,0 кВт позволяет сократить время на нагрев, что способствует экономии электроэнергии и снижению затрат.
• Оптимизация расходов — эффективный теплообмен, обеспечиваемый конструкцией, позволяет минимизировать потери тепла.

Применение в различных сферах

ТЭН активно используется в различных отраслях и сферах:

• Бытовые водонагреватели — популярный выбор для кипятильников и систем горячего водоснабжения в домашних условиях.
• Промышленные установки — эффективен в системах отопления и горячего водоснабжения на производственных предприятиях.
• Альтернативные источники энергии — может быть использован в сочетании с солнечными или геотермальными системами отопления.

Техническое обслуживание и уход

Для поддержания работоспособности ТЭНа необходимо следить за его состоянием. Основные рекомендации по уходу:

• Регулярная проверка соединений — следует периодически осматривать места подключения для предотвращения появления коррозии.
• Техническое облуживание — рекомендуется выполнять проверки и, при необходимости, замену изоляционного материала или контактов.
• Очистка от отложений — при использовании в системах, где может происходить накапливание накипи, необходимо проводить регулярную очистку устройства.

Эти простые меры помогут значительно продлить срок эксплуатации ТЭНа и обеспечить его надежную работу без неожиданных поломок.

При анализе предложенных характеристик и применения следует также рассмотреть реальные примеры установки ТЭНа, чтобы оценить его практическую эффективность и влияние на производительность различных систем.
