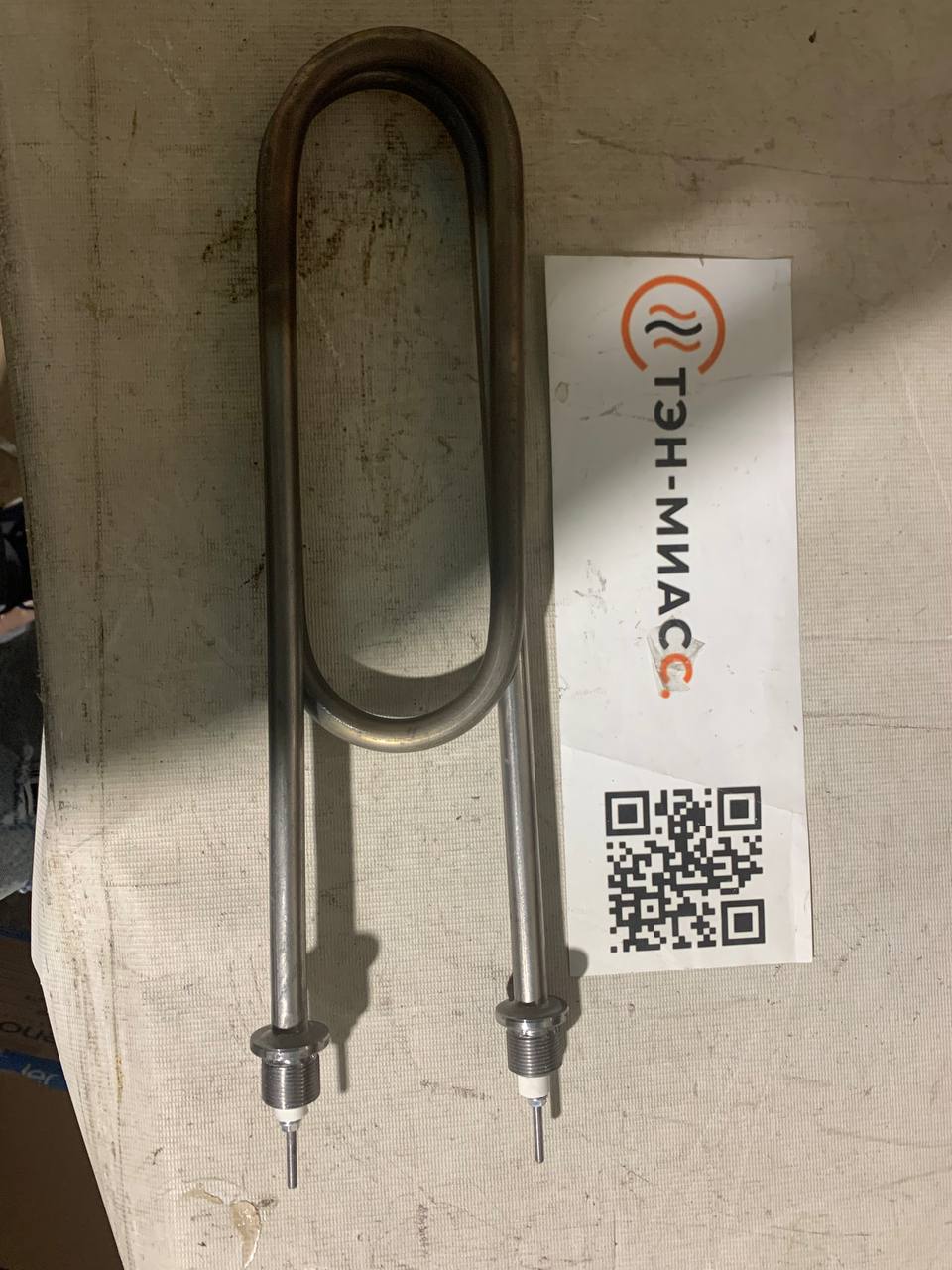

ТЭН 146 А13/2,2 K 220 Ф-7 МО-95 L-420

Определение рамок темы

В условиях постоянно возрастающих требований к энергоэффективности, надежности оборудования и оптимизации операционных издержек, выбор и эксплуатация промышленных и бытовых нагревательных элементов становятся критически важным аспектом для многих предприятий. Трубчатые электронагреватели (ТЭНы) являются фундаментом для систем подогрева жидкостей в самых разнообразных отраслях — от пищевой промышленности и химического производства до коммунального хозяйства и энергетики. Однако поверхностный подход к их подбору и внедрению чреват не только финансовыми потерями, но и простоями производства, снижением качества продукции и даже угрозами безопасности. Цель данного материала — предоставить руководителям, техническим директорам, специалистам по закупкам и инженерам комплексный взгляд на особенности выбора, внедрения и эксплуатации ТЭНов на примере модели ТЭН 146 А13/2,2 K 220 Ф-7 МО-95 L-420, демонстрируя стратегическую ценность глубокого понимания этого компонента.

Ключевые понятия и терминология

Для эффективного взаимодействия с поставщиками и оптимизации внутренних процессов важно владеть стандартизированной терминологией. Рассмотрим ключевые параметры ТЭНа на примере его маркировки:

• ТЭН (трубчатый электронагреватель): Устройство, преобразующее электрическую энергию в тепловую путем нагрева металлической трубки с расположенной внутри токопроводящей спиралью, изолированной от корпуса диэлектриком.
• 146: В данном контексте, вероятно, является внутренним каталожным номером или кодом модели производителя. Для B2B-закупок критично учитывать, что этот номер может не быть универсальным.
• А13: Обозначение диаметра рабочей трубки ТЭНа, равного 13 мм. Это один из стандартных диаметров, влияющий на площадь теплообмена и габариты установки.
• 2,2 K: Указывает на номинальную мощность нагревателя — 2,2 киловатта (кВт). Мощность определяет скорость и интенсивность нагрева. Для промышленных систем критичен баланс между требуемой скоростью нагрева и доступной электрической мощностью.
• 220 Ф-7: Напряжение питания (220 В) и тип формы теплоотдачи/крепления. «Ф» обычно указывает на наличие фланца или штуцера, а «7» — на его размер или резьбу. В данном случае Ф-7 может соответствовать резьбе G 1/2 или G 3/4 дюйма, обеспечивая герметичное и надежное соединение с емкостью.
• МО-95: Монтажное исполнение с углом изгиба приблизительно 95°. Эта конструктивная особенность принципиальна для установки ТЭНа в резервуарах с ограниченным пространством, где прямой элемент не поместится. Изгиб может быть реализован как колено или сложная пространственная форма.
• L-420: Развернутая длина нагревательного участка ТЭНа, составляющая 420 мм. Эта характеристика важна для правильного распределения тепла в объеме жидкости и совместимости с габаритами емкости.

Понимание этих параметров позволяет не только правильно выбрать элемент, но и оценить его совместимость с существующей инфраструктурой и потенциал для оптимизации процессов.

Проблематика и бизнес-цели

При выборе и эксплуатации ТЭНов бизнес-процессы сталкиваются с рядом вызовов:

• Высокие эксплуатационные расходы: Неоптимальный выбор ТЭНа по материалу или мощности может приводить к сокращению срока службы, частым заменам и, как следствие, к высоким затратам на обслуживание и простои. Неэффективный нагрев также увеличивает энергопотребление.
• Риски простоев оборудования: Внезапный выход из строя нагревательного элемента в критических процессах, например, в технологической линии пищевого производства или системе водоподготовки, приводит к остановке всего цикла, значительным финансовым потерям и срыву производственных планов.
• Низкая энергоэффективность: Использование ТЭНов, не соответствующих требованиям среды или не оптимально сконфигурированных, может приводить к излишнему расходу электроэнергии, что напрямую влияет на операционные расходы.
• Ограничения по монтажу: В существующих системах часто возникают трудности с заменой стандартных ТЭНов из-за геометрических ограничений емкостей. Это требует поиска нестандартных решений или доработки оборудования.
• Вопросы безопасности и соответствия: Неправильно подобранные или эксплуатируемые ТЭНы могут стать причиной коротких замыканий, перегрева, утечек и других аварийных ситуаций, угрожающих персоналу и оборудованию.

Для решения этих проблем и достижения стратегических бизнес-целей необходимо сфокусироваться на:

• Минимизации совокупной стоимости владения (Total Cost of Ownership, TCO): Оценка не только цены покупки, но и затрат на установку, эксплуатацию (энергия), обслуживание, ремонт и утилизацию на протяжении всего жизненного цикла ТЭНа.
• Обеспечении максимальной продолжительности безотказной работы (Mean Time Between Failures, MTBF): Выбор материалов и конструкции, устойчивых к условиям эксплуатации, и соблюдение правил монтажа и обслуживания.
• Оптимизации энергопотребления: Выбор ТЭНов с оптимальной удельной мощностью, эффективной теплоотдачей и интеграция с интеллектуальными системами управления.
• Повышении операционной гибкости: Возможность быстрой и легкой замены компонентов, стандартизация используемых типов ТЭНов.
• Соблюдении норм безопасности и экологических стандартов: Гарантия соответствия оборудования отраслевым требованиям.

Фреймворк/методология выбора и внедрения ТЭНов

Эффективный выбор и внедрение ТЭНов требует структурированного подхода. Предлагаем следующий фреймворк:

1. Анализ потребностей и условий эксплуатации (Discovery & Requirements):
   • Цель: Четкое определение задачи нагрева (тип жидкости, требуемая температура, объем, время нагрева, агрессивность среды, наличие примесей).
   • Роли: Главный инженер, руководитель производства, специалист по процессам.
   • Метрики: Объём жидкости (л/час), диапазон температур (нач./конеч.), pH среды, уровень солей/примесей.
2. Техническая спецификация и расчеты (Technical Specification & Design):
   • Цель: Расчет требуемой мощности, определение оптимального материала, формы и габаритов ТЭНа. Учет ограничений по монтажу.
   • Роли: Инженер-теплотехник, конструктор.
   • Метрики: Тепловая мощность (кВт), удельная поверхностная мощность (Вт/см²), КПД нагрева.
   • Инструменты: Теплотехнические расчетные программы, базы данных материалов.
3. Оценка поставщиков и TCO (Vendor Evaluation & TCO Analysis):
   • Цель: Выбор надежного поставщика, оценка предложений с учетом не только цены, но и качества, сроков службы, сервиса, гарантий. Расчет TCO.
   • Роли: Отдел закупок, финансовый директор, главный инженер.
   • Метрики: Срок гарантии, стоимость сервисного обслуживания, средний срок службы (MTBF), энергопотребление (кВтч/год), стоимость простоя (руб./час).
   • RACI-матрица:

     R (Responsible): Инженер, определяющий технические требования.
     A (Accountable): Главный инженер, отвечающий за выбор и утверждение.
     C (Consulted): Финансовый отдел, снабжение (для оценки стоимости и логистики), операционный директор (для оценки влияния на производство).
     I (Informed): Руководство компании, отдел эксплуатации.

4. Закупка и логистика (Procurement & Logistics):
   • Цель: Своевременное приобретение, доставка и складирование ТЭНов и запасных частей.
   • Роли: Отдел снабжения, складской менеджмент.
   • Метрики: Срок поставки, наличие на складе, стоимость доставки.
5. Монтаж и пусконаладка (Installation & Commissioning):
   • Цель: Корректная установка, подключение и ввод в эксплуатацию.
   • Роли: Монтажный персонал, электрик, инженер КИПиА (контрольно-измерительных приборов и автоматики).
   • Метрики: Время монтажа, соответствие проектной документации, показания приборов (ток, напряжение, сопротивление изоляции).
6. Эксплуатация и мониторинг (Operation & Monitoring):
   • Цель: Контроль работы, сбор данных о производительности, планирование профилактического обслуживания.
   • Роли: Операторы, специалисты по обслуживанию.
   • Метрики: Фактическое энергопотребление, температура нагреваемой среды, межремонтный период, состояние изоляции.

Внедрение данного фреймворка позволяет систематизировать процесс, снизить риски и максимизировать экономическую эффективность инвестиций в нагревательное оборудование.

Практика: Сценарий выбора ТЭНа для системы водоподготовки

Представим среднего размера химическое предприятие, где требуется модернизировать систему подогрева деминерализованной воды для технологических нужд. Существующие ТЭНы в баке объемом 120 литров часто выходят из строя (средний срок службы 1,5 года) из-за накипи и работы в условиях неполного погружения при низком уровне воды. Отдел эксплуатации сталкивается с частыми простоями, а отдел закупок — с необходимостью срочной замены. Для новой системы требуется элемент с возможностью компактного размещения и повышенной надежностью.

Исходные данные:

• Объем бака: 120 л.
• Температура воды: от 20°C до 85°C.
• Время нагрева: не более 60 минут.
• Напряжение сети: 220 В.
• Доступное пространство для установки в баке: высота 450 мм, диаметр 350 мм.
• Среда: Деминерализованная вода (pH ~7.0), но с возможными отложениями при длительной эксплуатации.

Применение фреймворка:

1. Анализ потребностей: Требуется надежный ТЭН для нагрева деминерализованной воды. Проблема с «сухим» ходом и ограниченным пространством. Важен длительный срок службы.
2. Техническая спецификация:
   • Расчет мощности: Для нагрева 120 л воды на 65°C за 60 минут потребуется (при удельной теплоемкости воды 4.2 кДж/кг·°C и КПД 90%) приблизительно 2,2 кВт.
   • Материал: Учитывая деминерализованную воду и желание увеличить срок службы, предпочтительна нержавеющая сталь (например, AISI 304 или AISI 316, в отличие от углеродистой стали, указанной в стандартной спецификации, которая менее устойчива к коррозии в определенных условиях).
   • Форма: Требуется компактное размещение. ТЭН 146 А13/2,2 K 220 Ф-7 МО-95 L-420 с его изгибом МО-95 и длиной 420 мм идеально подходит для такого пространства, позволяя эффективно распределить тепло.
   • Крепление: Фланец Ф-7 (с резьбой G 1/2 или G 3/4) обеспечивает надежное и герметичное крепление.
3. Оценка TCO:
   • Сравнительный анализ показал, что, несмотря на возможно более высокую начальную стоимость ТЭНа из нержавеющей стали с формой МО-95 по сравнению с типовыми прямыми ТЭНами из углеродистой стали, его прогнозируемый срок службы (более 5 лет против 1.5 лет) и снижение числа простоев компенсируют эту разницу.
   • Экономия на электроэнергии: 2,2 кВт * 6 часов/день * 250 дней/год = 3300 кВтч/год. Даже при небольшом повышении КПД или оптимизации времени работы, экономия может быть существенной.
   • Снижение стоимости простоя: Если каждый простой стоит предприятию 50 000 руб./час, и частота простоев снижается с 2 раз/год до 0.2 раз/год, то экономия составит ~90 000 руб./год.

Данный сценарий демонстрирует, как комплексный подход к выбору ТЭНа, учитывающий не только технические параметры, но и условия эксплуатации, TCO и потенциальные риски, позволяет принять обоснованное решение, ведущее к реальной экономии и повышению операционной эффективности.

Сравнительная таблица: Оценка решений для нагрева жидкостей

Для принятия информированного решения, рассмотрим основные характеристики ТЭНа 146 А13/2,2 K 220 Ф-7 МО-95 L-420 в сравнении с типичными альтернативными решениями, исходя из B2B-критериев.

Как видно из таблицы, выбор конкретного типа ТЭНа — это компромисс между начальными инвестициями и долгосрочной экономической эффективностью. ТЭН 146 А13/2,2 K 220 Ф-7 МО-95 L-420 позиционируется как оптимальное решение для широкого спектра задач, где важна не только мощность, но и компактность, надежность и предсказуемость работы в стандартных условиях.

После того как стратегические рамки определены и выбор оптимального ТЭНа обоснован с точки зрения TCO, следующим критически важным этапом является детализированная реализация и интеграция в существующую производственную инфраструктуру, включая продвинутые практики эксплуатации и мониторинга, которые мы рассмотрим далее.

Продвинутая практика и внедрение

Эффективное внедрение нагревательных элементов, таких как ТЭН 146 А13/2,2 K 220 Ф-7 МО-95 L-420, выходит за рамки простой установки. Оно включает продуманную архитектуру системы, стандартизированные процессы, интеграцию с автоматизированными системами управления и постоянный мониторинг для обеспечения максимальной производительности и минимизации рисков. Это позволяет превратить ТЭН из простого компонента в интегрированную часть производственного цикла, способствующую достижению стратегических целей предприятия.

Архитектура систем нагрева и интеграции

Современные производственные и коммерческие системы отопления жидкостей требуют комплексного подхода к архитектуре. ТЭН не работает изолированно; он является частью более крупной системы, которая включает:

• Систему электропитания: Должна обеспечивать стабильное напряжение 220 В, соответствующее требуемой мощности ТЭНа (2,2 кВт), с запасом по току. Важна защита от перегрузок и коротких замыканий (автоматические выключатели, УЗО).
• Контроллеры температуры: От простых биметаллических термостатов до программируемых логических контроллеров (ПЛК), которые обеспечивают точное поддержание заданной температуры, предотвращая перегрев и излишний расход энергии.
• Датчики уровня жидкости: Критически важны для предотвращения «сухого» хода ТЭНа, что может привести к его быстрому выходу из строя. Они отключают питание при падении уровня ниже допустимого.
• Системы безопасности: Включают аварийные термостаты (предотвращающие перегрев выше критических значений), датчики давления (для герметичных систем), индикаторы состояния.
• Интеграция с SCADA/MES: Для крупных промышленных предприятий данные о работе ТЭНов (температура, мощность, ошибки) могут интегрироваться в системы диспетчерского управления и сбора данных (SCADA) или системы управления производственными процессами (MES). Это позволяет осуществлять централизованный мониторинг, анализировать тренды, прогнозировать отказы и оптимизировать режимы работы. Например, сбор данных о количестве циклов включения/выключения и температуре среды может быть использован для построения моделей предиктивного обслуживания.
• Системы теплоизоляции: Эффективная теплоизоляция емкости и трубопроводов вокруг ТЭНа существенно снижает теплопотери и, как следствие, энергопотребление.

Особое внимание следует уделить выбору материала ТЭНа. Хотя входные данные указывают на углеродистую или нержавеющую сталь, для специализированных применений, например, в сильно агрессивных средах или для пищевых продуктов, могут потребоваться ТЭНы из более дорогих, но долговечных материалов, таких как титан или инколой (сплав никеля и хрома). Эти решения значительно повышают TCO, но обеспечивают необходимую химическую стойкость и чистоту процесса.

Пошаговая реализация

Внедрение ТЭНа в существующую или новую систему должно проходить по четко спланированным этапам:

Фаза 1: Детальное планирование и закупка

1. Доработка технических требований: На основе анализа Части 1, уточнить все параметры: точный тип среды, максимальные и минимальные рабочие температуры, требуемая скорость нагрева, возможные колебания напряжения.
2. Выбор поставщика: Не просто купить, а провести тендер с оценкой не только стоимости, но и сертификатов качества (ISO, ГОСТ), условий гарантии (например, 2-3 года на производственный брак), сроков поставки и наличия технической поддержки.
3. Закупка и логистика: Оформление заказа, контроль за доставкой, приемка товара на складе с проверкой на предмет повреждений и соответствия маркировки.
4. Подготовка документации: Актуализация электросхем, технологических карт, инструкций по безопасности.
5. Роли: Менеджер по закупкам, главный инженер, инженер-конструктор.
6. Артефакты: Техническое задание, договор поставки, акт приемки, инструкции по монтажу.

Фаза 2: Монтаж, подключение и пусконаладка

1. Подготовка места установки: Очистка емкости, проверка посадочного места фланца Ф-7 на отсутствие деформаций, обеспечение доступа для монтажных работ.
2. Установка ТЭНа:
   • Ввод ТЭНа в емкость с учетом его угловой формы МО-95, чтобы обеспечить равномерное распределение тепла и предотвратить контакт с дном/стенками.
   • Герметичное крепление фланца/штуцера Ф-7 (например, с резьбой G 1/2). Использование качественных уплотнительных материалов (прокладки из паронита, фторопласта, силикона — в зависимости от температуры и среды).
   • Затяжка крепежных элементов с соблюдением рекомендованного крутящего момента для предотвращения деформации фланца и обеспечения герметичности.
3. Электрическое подключение:
   • Подключение ТЭНа к сети 220 В через защитные автоматы и УЗО.
   • Проверка сопротивления изоляции (должно быть не менее 0,5 МОм для рабочего ТЭНа, для нового – не менее 1 МОм).
   • Подключение датчиков температуры и уровня к управляющему контроллеру.
4. Пусконаладка:
   • Заполнение емкости жидкостью до рабочего уровня.
   • Пробный запуск системы с контролем нагрева, отсутствия утечек и корректности работы автоматики (термостата, датчика уровня).
   • Калибровка датчиков температуры при необходимости.
5. Роли: Квалифицированный электрик, слесарь-монтажник, инженер КИПиА.
6. Артефакты: Протокол пусконаладочных работ, журнал испытаний.

Фаза 3: Эксплуатация, мониторинг и обслуживание

1. Регулярный мониторинг:
   • Контроль уровня жидкости в емкости.
   • Мониторинг температуры нагреваемой среды.
   • Визуальный осмотр ТЭНа и фланцевого соединения на предмет отложений, коррозии, утечек.
   • Для автоматизированных систем: сбор данных по энергопотреблению, времени работы, циклам включения/выключения.
2. Профилактическое обслуживание:
   • Регулярная очистка ТЭНа от накипи и отложений (частота зависит от жесткости воды/характеристик среды).
   • Периодическая проверка сопротивления изоляции (например, раз в полгода).
   • Проверка и при необходимости замена уплотнительных прокладок.
3. Устранение неисправностей:
   • При падении сопротивления изоляции: проверка на наличие повреждений, трещин, протечек.
   • При снижении эффективности нагрева: очистка от накипи, проверка напряжения питания.
4. Роли: Оператор, специалист по эксплуатации, инженер по АСУ ТП.
5. Артефакты: Журнал технического обслуживания, отчеты о потреблении энергии, записи об инцидентах.

Контроль качества: Каждый этап реализации должен сопровождаться проверками и фиксацией результатов. Важно документировать все отклонения и предпринятые корректирующие действия. Это создает основу для улучшения будущих проектов и поддержания высокого уровня операционной надежности.

Кейсы/паттерны использования ТЭН 146 А13/2,2 K 220 Ф-7 МО-95 L-420

Рассмотрим несколько типовых сценариев применения, демонстрирующих гибкость и специфику использования данного ТЭНа:

1. Кейс: Автоматизация домашнего/коммерческого водонагревателя (SMB-сегмент)

Небольшая гостиница модернизирует свои бойлерные установки. Старые ТЭНы в баках на 100 литров имели прямой профиль, что затрудняло их обслуживание и приводило к неравномерному нагреву. Требовался ТЭН, который бы легко вписывался в существующее пространство и обеспечивал надежный подогрев воды для душевых.

Решение: Был выбран ТЭН 146 А13/2,2 K 220 Ф-7 МО-95 L-420. Его угловая форма (МО-95) позволила установить элемент через стандартный фланец (Ф-7) в ограниченном по высоте пространстве бака, обеспечив оптимальное расположение нагревательного участка. Мощность 2,2 кВт оказалась достаточной для быстрого нагрева воды до 60°C. Использование ТЭНа из нержавеющей стали (выбранной опционально, вместо углеродистой) продлило срок службы в условиях водопроводной воды с умеренной жесткостью. Интеграция с простым биметаллическим термостатом и датчиком сухого хода обеспечила базовую автоматизацию и безопасность. Результат: Увеличение срока службы ТЭНов на 40% и сокращение времени обслуживания на 25%.

2. Кейс: Поддержание температуры в технологическом реакторе (Enterprise-сегмент)

На крупном химическом заводе требовалось обеспечить стабильный подогрев вспомогательной емкости объемом 150 литров, используемой для предварительного растворения реагентов. Важна была точность температуры и отсутствие «мертвых зон» нагрева. Емкость имела сложную геометрию и ограничения по доступу.

Решение: Учитывая специфику среды и объем, было принято решение о внедрении двух ТЭН 146 А13/2,2 K 220 Ф-7 МО-95 L-420, расположенных симметрично. Их угловая форма МО-95 обеспечила оптимальное распределение тепловой энергии по всему объему, предотвращая локальный перегрев. ТЭНы были изготовлены из нержавеющей стали AISI 316L для повышения коррозионной стойкости к используемым реагентам. Система была интегрирована с ПЛК, который через датчики PT100 контролировал температуру с точностью до 0.5°C, а также обеспечивал функцию автоотключения при падении уровня жидкости. Данные о работе ТЭНов поступали в SCADA-систему завода для мониторинга и предиктивного анализа. Результат: Стабилизация технологического процесса, снижение брака на 1.5% и минимизация рисков аварийных остановок благодаря раннему выявлению потенциальных проблем.

3. Кейс: Санитарный подогрев в пищевой промышленности (Regulated Industry)

Предприятие по производству молочных продуктов нуждалось в надежном и гигиеничном решении для подогрева воды в системе CIP-мойки (Clean-in-Place). Емкость для горячей воды была частью компактной установки, где каждый компонент должен был соответствовать строгим санитарным нормам.

Решение: Был выбран ТЭН 146 А13/2,2 K 220 Ф-7 МО-95 L-420, выполненный полностью из пищевой нержавеющей стали AISI 304. Фланец Ф-7 обеспечивал гладкое соединение без щелей, исключающее скопление микроорганизмов. Угловая форма МО-95 позволила разместить нагреватель таким образом, чтобы он не препятствовал циркуляции моющего раствора и был легко доступен для визуального контроля и периодической санитарной обработки. Мощность 2,2 кВт была достаточна для поддержания необходимой температуры санитарного раствора. Система была оборудована датчиками температуры и расхода, интегрированными в общую MES-систему управления производством. Результат: Полное соответствие санитарным нормам, надежность процесса CIP-мойки и сокращение времени на обслуживание.

Чек-лист по выбору и внедрению ТЭН

Для принятия оптимального решения и минимизации рисков, используйте следующий чек-лист:

1. Анализ среды:
   • Тип нагреваемой жидкости (вода, масло, агрессивный раствор)?
   • pH-уровень, наличие примесей, жесткость воды, вязкость?
   • Рабочий диапазон температур?
2. Требуемые характеристики:
   • Необходимая мощность (кВт) и скорость нагрева?
   • Рабочее напряжение (В)?
   • Габариты емкости и доступное пространство для монтажа?
   • Тип и размер крепления (фланец/штуцер, резьба)?
3. Выбор материала:
   • Углеродистая сталь (для неагрессивных сред, низкая стоимость)?
   • Нержавеющая сталь (AISI 304, AISI 316 – для воды, пищевых продуктов, слабоагрессивных сред)?
   • Титан/Инколой (для высокоагрессивных сред, высоких температур, дороговизна)?
4. Конструктивные особенности:
   • Требуется ли угловой изгиб (МО-95) или другая специальная форма для оптимизации размещения?
   • Наличие датчика сухого хода, терморегулятора (интегрированного или внешнего)?
5. Безопасность и соответствие:
   • Наличие защитного заземления?
   • Сертификаты качества и безопасности (ГОСТ, CE, UL)?
   • Соответствие отраслевым нормам (например, для пищевой промышленности)?
6. Экономика и логистика:
   • Совокупная стоимость владения (TCO) с учетом срока службы и энергопотребления?
   • Наличие у поставщика комплектующих и запасных частей?
   • Сроки поставки и условия гарантии?
   • Возможность масштабирования (стандартизация ТЭНов для разных установок)?
7. Интеграция:
   • Совместимость с существующими системами управления (ПЛК, SCADA)?
   • Возможность мониторинга данных о работе ТЭНа?
