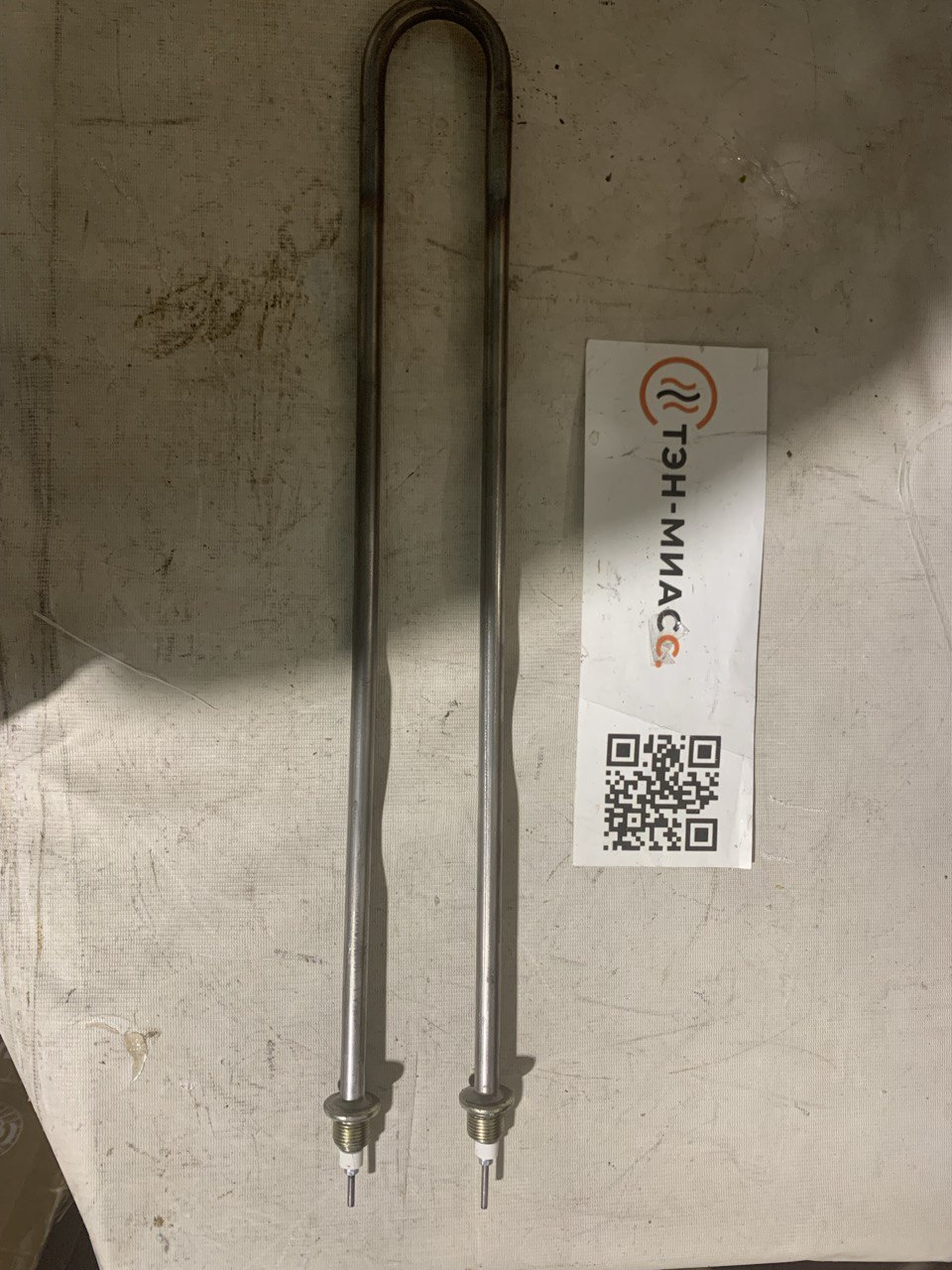

ТЭН 126 A13/1,25 Z (нерж) R-24 Ф-2
ТЭН 126 A13/1,25 Z (нерж) R-24
Ф-2
Расшифровка маркировки ТЭН 126 A13/1,25 Z (нерж) R-24 Ф-2
- ТЭН 126: тип и серия трубчатого электронагревателя, обычно обозначающий конструктивный тип и применяемый диаметр оболочки. В данном случае диаметр оболочки примерно 13 мм согласно часто используемой маркировке с цифрой «13» после буквы A.
- A13: указывает на диаметр оболочки 13 мм и материал оболочки из нержавеющей стали (буква «A» в ряде стандартов — именно нержавейка).
- 1,25: мощность нагревателя в киловаттах, то есть 1.25 кВт.
- Z (нерж): буква Z обозначает, что нагреватель предназначен для нагрева масла, а «нерж» указывает на то, что оболочка выполнена из нержавеющей стали, что обеспечивает стойкость к коррозии и высокую температуру.
- R-24: радиус гибки трубчатого нагревателя — 24 мм, что влияет на форму и компактность устройства.
- Ф-2: тип присоединительной фитинговой части или фланца. Часто обозначает тип крепления и способ монтажа нагревателя.
Таким образом, ТЭН 126 A13/1,25 Z (нерж) R-24 Ф-2 — это трубчатый электронагреватель с диаметром оболочки 13 мм из нержавеющей стали, мощностью 1,25 кВт, предназначенный для нагрева масла, с радиусом гибки 24 мм и монтажным элементом типа Ф-2.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Мощность | 1.25 кВт |
| Диаметр оболочки | 13 мм |
| Материал оболочки | Нержавеющая сталь |
| Радиус гибки | 24 мм |
| Назначение | Нагрев масла (обозначение Z) |
| Тип монтажа | Фланец Ф-2 |
Среда нагрева у ТЭНов обозначается буквами:
- Z — масло,
- P, J, X — вода,
- O, K — подвижный воздух,
- S, T — спокойный воздух.
Конструктивные особенности и эксплуатация
- ТЭНы подобного типа обычно изготавливаются из высококачественной нержавеющей стали для предотвращения коррозии при нагревании масел и других агрессивных сред.
- Радиус гибки 24 мм позволяет формировать компактные конструкции нагревателей для оборудования с ограниченным пространством.
- Использование подходящего типа фланца (Ф-2) предоставляет надежное и герметичное соединение с емкостями или системами отопления.
- Номинальное напряжение, как правило, 220 В, хотя ТЭНы могут изготавливаться и для других напряжений — от 36 В до 380 В, ориентируясь на конкретные технические требования.
Применение ТЭН 126 A13/1,25 Z (нерж) R-24 Ф-2
- Используются для нагрева трансформаторных масел, гидравлических масел и других технических жидкостей, требующих коррозионной устойчивости и стабильной работы при повышенных температурах.
- Могут применяться в промышленном оборудовании, теплообменных установках, котлах, резервуарах с маслом и др.
- Подходят для замены или ремонта вышедших из строя элементов в оборудовании с аналогичными техническими характеристиками.
Дополнительная полезная информация по ТЭНам этой серии
- Стандартные диаметры оболочки для серии A13 — 13 мм; длина нагревателей может варьироваться, но для серии 126 типично 250 мм и более.
- ТЭНы рассчитаны на длительную работу под номинальной нагрузкой 1,25 кВт при напряжении 220 В, что обеспечивает энергоэффективное нагревание.
- Могут иметь штуцеры или фланцы с резьбовыми и фланцевыми соединениями для удобства монтажа и замены.
- Важно соблюдать условия эксплуатации, включая контроль температуры среды и правильный выбор ТЭНа по мощности и типу среды.
Следует отметить, что в зависимости от специфики применения, могут возникать дополнительные требования к эксплуатации и обслуживанию трубчатых электронагревателей, такие как регулярная проверка состояния и очистка от загрязнений. Обсуждение этих вопросов будет рассмотрено в следующей части статьи.
Условия эксплуатации и обслуживание ТЭН 126 A13/1,25 Z (нерж) R-24 Ф-2
Для обеспечения долговечности и надежной работы ТЭН 126 A13/1,25 Z (нерж) R-24 Ф-2 важно соблюдать определенные условия эксплуатации и проводить регулярное обслуживание. Эти меры помогут избежать неожиданных поломок и продлить срок службы устройства.
Условия эксплуатации
- Температурный режим: Оптимальная температура окружения и рабочей среды, в которой будет использоваться ТЭН, должна находиться в рамках, рекомендованных производителем. Это особенно важно для обеспечения эффективности нагрева и предотвращения перегрева.
- Электрическое напряжение: Необходимо проверять соответствие номинальному напряжению сети (обычно 220 В), так как отклонение может привести к выходу устройства из строя.
- Контроль состояния масла: Регулярный мониторинг состояния технических жидкостей, используемых в системе, а также их чистоты и вязкости необходим для предотвращения загрязнения нагревателя.
Обслуживание
Выполнение следующих процедур обслуживания поможет обеспечить надежную работу ТЭНа:
- Очистка: Периодической очистке от загрязнений и отложений, особенно при использовании в системах с более агрессивными средами, следует уделить особое внимание. Накопление грязи может существенно снизить эффективность нагрева.
- Технический осмотр: Регулярные проверки состояния фланцев, соединений и кабелей, а также целостности оболочки нагревателя помогут обнаружить потенциальные проблемы до их ухудшения.
- Замена компонентов: При выявлении повреждений или износа отдельных компонентов устройства, таких как фланцы или кабели, рекомендуется произвести их замену для поддержания надежной работы.
Технологические аспекты установки ТЭН 126 A13/1,25 Z (нерж) R-24 Ф-2
Правильная установка ТЭНа крайне важна для обеспечения безопасной и эффективной эксплуатации. Неправильный монтаж может привести к серьезным последствиям, включая перегрев или утечки жидкости.
Подготовка к установке
- Выбор места монтажа: Необходимо учитывать доступность для обслуживания и контроль за температурой. Установите нагреватель в месте, защищенном от внешних факторов, которые могут повлияять на его работу.
- Проверка комплектующих: Перед установкой убедитесь, что все необходимые фланцы и соединения находятся в комплекте и соответствуют требованиям по диаметру и диаметру подключения.
Процесс установки
Установка должна производиться с учетом всех рекомендаций. В первую очередь следует:
- Подготовить монтажные крепления, обеспечить их надежное соединение с корпусом установки.
- Осторожно вставить нагреватель в предназначенное для него место, следя за тем, чтобы не повредить внутренние элементы системы.
- Подключить фланцы согласно указанным нормам, проверив герметичность соединений.
- Постепенно запустить систему, осуществляя мониторинг работы нагревателя и температуры нагреваемой среды.
Рекомендации по выбору аналогичных ТЭНов
При необходимости замены или выбора аналогичного ТЭНа, учитывайте следующие параметры:
- Мощность: Выберите мощность нагревателя с учетом объема и типа объекта нагрева.
- Материал оболочки: Нержавеющая сталь предпочтительна для нагрева химически активных или высоковязких жидкостей.
- Тип фитинга: Убедитесь, что тип фланца соответствует существующему оборудованию для упрощения установки.
Этот подход обеспечит надежную работу системы и снизит затраты на использование и эксплуатацию.
