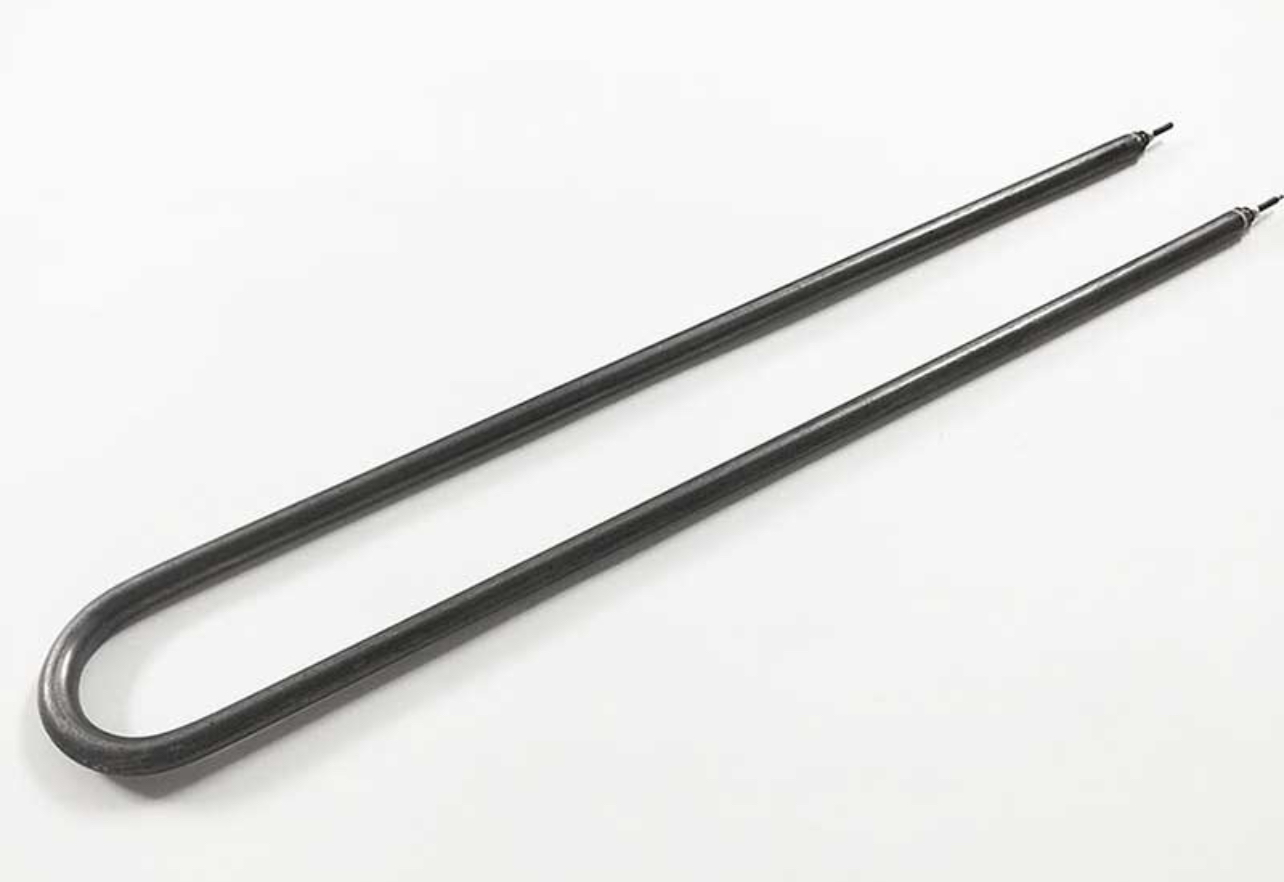

ТЭН, 1 кВт, 220 В. Среда нагрева-спокойный воздух. Материал оболочки-углеродистая сталь

ТЭН, 1 кВт, 220 В. Среда нагрева-спокойный воздух. Материал оболочки-углеродистая сталь Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Основные технические характеристики ТЭН 1 кВт, 220 В

• Тип нагревательного элемента (ТЭН): трубчатый электрический нагреватель, предназначенный для нагрева воздуха в спокойном режиме (без принудительной циркуляции).
• Мощность: 1 кВт (1000 Вт).
• Напряжение: 220 В (220–230 В).
• Материал оболочки: углеродистая сталь, обеспечивающая хорошую теплопроводность и приемлемую прочность для работы в воздушной среде при умеренных температурах.
• Диаметр трубки: часто 13 мм, стандартный для воздушных ТЭНов такого типа.
• Длина нагревателя: от 41 см (410 мм) и более, например, 600 мм и 100 см встречаются в разных вариантах.
• Среда нагрева: спокойный воздух (отсутствие сильного движения газа), что требует соблюдения определенных характеристик для предотвращения локального перегрева и обеспечения долговечности элемента.
• Тип монтажа и подключения: возможно крепление через резьбовые соединения, токовыводы — болтовые или стержневые М4 и др.

Особенности конструкции и эксплуатации

ТЭНы из углеродистой стали хорошо подходят для нагрева воздуха до температур порядка 400 °C. Удельная мощность нагрева (Вт/см² поверхности) при работе в спокойном воздухе не должна превышать примерно 0,62 Вт/см² для предотвращения перегрева и продления срока службы. Углеродистая сталь более подвержена коррозии, чем нержавеющая, но в воздушной среде при умеренной влажности и температуре обеспечивает оптимальное соотношение цена/качество.

Такие ТЭНы активно применяются в технических устройствах, где требуется надежный воздушный нагрев без агрессивных химических воздействий, например, в стерилизаторах, сушильных установках, бытовых и промышленных вентиляционных нагревателях. При выборе ТЭН 1 кВт 220 В из углеродистой стали важно обратить внимание на геометрию (диаметр, длину и форму — прямой или с изгибами), а также условия крепления и типы электроконтактов, чтобы обеспечить простоту монтажа и надежную работу.

Для предотвращения локального перегрева в спокойном воздухе ТЭН должен иметь равномерное распределение мощности и достаточную теплоотдачу в окружающую среду.

Пример конкретного изделия

• ТЭН 100 А 13/1,0 S 220: мощность 1 кВт, напряжение 220 В, диаметр 13 мм, развернутая длина 100 см, материал трубки — углеродистая сталь, предназначен для работы в спокойном воздухе, распространённый стандартный тип.
• Сухой ТЭН 1 кВт 220/230 В: с керамическим нагревательным элементом и углеродистой оболочкой, выпускается под заказ и может иметь индивидуальные размеры и параметры.

Материал оболочки — углеродистая сталь

Обладает хорошей теплопроводностью и сравнительно невысокой стоимостью, часто применяется в воздушных ТЭНах из-за эксплуатационных требований и термодинамических характеристик спокойного воздуха. Сталь углеродистая толщиной в виде трубки диаметром от 6,8 мм до 16 мм, чаще 13 мм, оптимальна для достижения баланса мощность/длина/надежность в воздушных нагревателях.

По табличным нормам для углеродистой стали при нагреве воздуха предельная удельная мощность безопасно не должна превышать 0.62–0.8 Вт/см², что ограничивает максимальную мощность ТЭНа заданного диаметра.

Особенности эксплуатации в воздушной среде

Работа в спокойном воздухе означает отсутствие интенсивной конвекции и более медленное охлаждение поверхности ТЭНа, поэтому высокая удельная мощность и локальный перегрев недопустимы. При проектировании необходимо учитывать равномерность нагрева, герметичность (при необходимости) и качество поверхностной обработки, чтобы продлить срок службы нагревателя.

Важно установить температурный контроль и защиту от перегрева, например, термостаты или термореле, особенно при эксплуатации в замкнутых объёмах или при переменной скорости потока воздуха.

Сравнительное описание с другими материалами

При выборе ТЭНа 1 кВт 220 В из углеродистой стали необходимо учитывать множество факторов, включая условия эксплуатации и требования к монтажу. В следующей части статьи будут рассмотрены рекомендации по подбору, монтажу и эксплуатации ТЭНов, а также возможности индивидуального заказа конфигураций у производителей.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Правильный подбор ТЭН 1 кВт 220 В из углеродистой стали

При выборе ТЭНа 1 кВт 220 В для нагрева спокойного воздуха необходимо учитывать несколько ключевых параметров, чтобы обеспечить оптимальную работу устройства. Важно обращать внимание на следующие аспекты:

• Диаметр трубки: стандартный диаметр для ТЭНов такого типа составляет 13 мм. Однако, в зависимости от условий эксплуатации, могут быть выбраны и другие размеры, которые обеспечат необходимую теплоотдачу.
• Длина нагревателя: длина ТЭНа должна соответствовать требованиям установки и обеспечивать равномерное распределение тепла. Доступные варианты длины варьируются от 41 см до 100 см и более.
• Удельная мощность: для углеродистой стали предельная удельная мощность не должна превышать 0,62–0,8 Вт/см². Это важно для предотвращения перегрева и продления срока службы нагревателя.

Особенности монтажа и подключения ТЭНа

Монтаж ТЭНа требует внимательного подхода к выбору соединений и токовыводов. Рекомендуется использовать:

• Резьбовые соединения: они обеспечивают надежное крепление и простоту установки. Важно учитывать, что резьба должна быть качественной и соответствовать стандартам.
• Токовыводы: предпочтительно использовать болтовые или стержневые М4, которые обеспечивают надежный контакт и минимизируют риск перегрева соединений.

Также стоит обратить внимание на герметичность соединений, особенно если ТЭН будет использоваться в замкнутых объемах, где возможны изменения температуры и давления.

Преимущества и ограничения углеродистой стали для воздушного нагрева

Углеродистая сталь имеет свои преимущества и ограничения, которые необходимо учитывать при выборе ТЭНа:

Практические рекомендации по эксплуатации

Для обеспечения долговечности и надежности работы ТЭНа из углеродистой стали в спокойном воздухе рекомендуется:

• Установить температурный контроль: использование термостатов или термореле поможет избежать перегрева и продлить срок службы нагревателя.
• Обеспечить равномерное распределение тепла: это можно достичь правильным выбором длины и диаметра ТЭНа, а также его расположением в установке.
• Регулярно проверять состояние ТЭНа: осмотр на наличие коррозии или повреждений поможет предотвратить аварийные ситуации.

Возможности заказа индивидуальных конфигураций

Многие производители, такие как Завод ТЭН №1, предлагают возможность заказа индивидуальных конфигураций ТЭНов. Это позволяет адаптировать нагревательные элементы под специфические требования и условия эксплуатации. При заказе важно указать:

• Необходимую мощность и напряжение.
• Размеры и геометрию ТЭНа.
• Специфические условия эксплуатации, такие как температура и влажность.

Таким образом, правильный выбор и установка ТЭНа 1 кВт 220 В из углеродистой стали обеспечат надежный и эффективный нагрев воздуха в различных технических устройствах.
