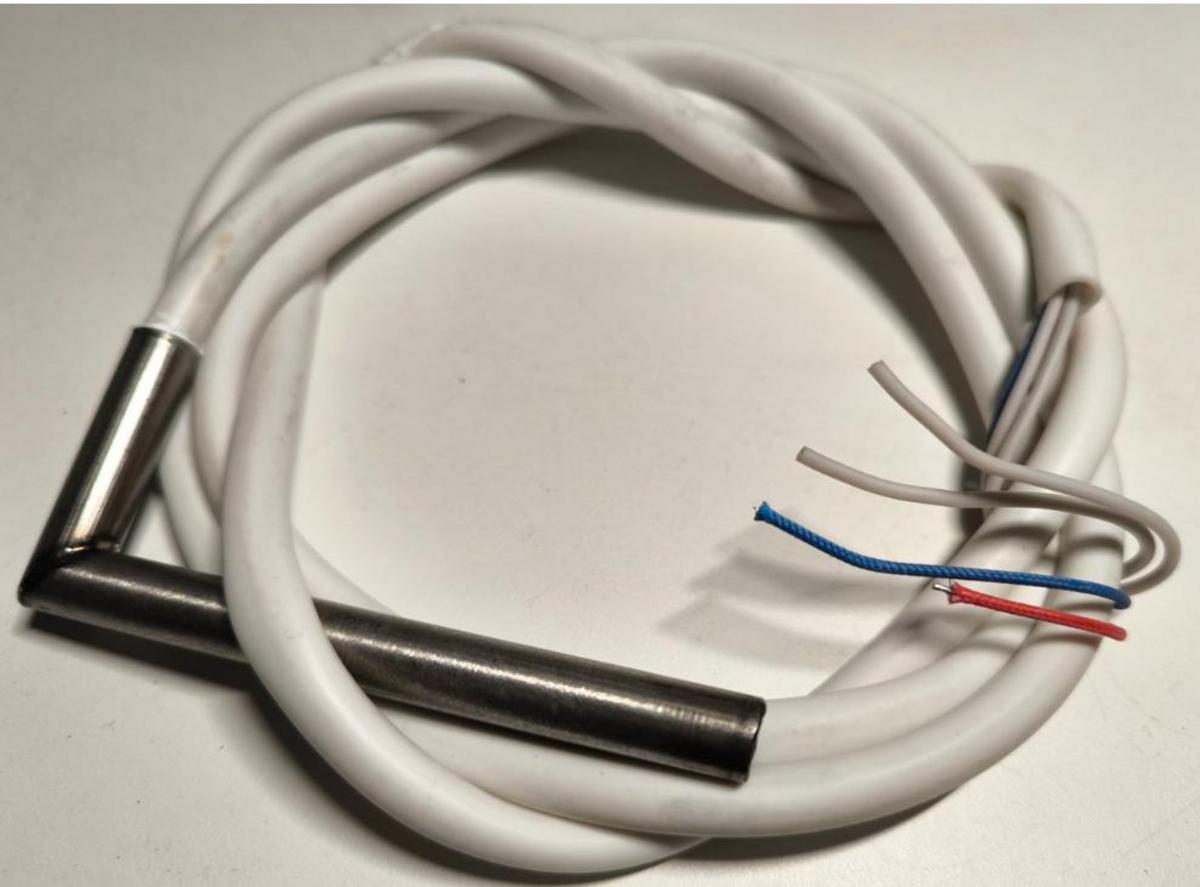

ТЭН ЭНПМ 10-110-0.5-220-4 (ЭНПм 10*110;0.5*220;4 / Длинна проводов 2м, в дополнительной герметичной защите, с Термопарой (J-типа)»

ТЭН ЭНПМ 10-110-0.5-220-4 (ЭНПм 10110;0.5220;4 / Длинна
проводов 2м, в дополнительной герметичной защите, с
Термопарой (J-типа)» Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Расшифровка маркировки и технические характеристики

Маркировка ЭНПМ 10-110-0.5-220-4 следует стандартной системе обозначений патронных нагревателей, где:

• ЭНПм — электронагревательный патронный миниатюрный.
• 10 — диаметр трубки в мм.
• 110 — длина нагревателя в мм.
• 0.5 — номинальная мощность в кВт (500 Вт).
• 220 — рабочее напряжение в В.
• 4 — тип токовывода или подключения, обеспечивающий надежное соединение.

Дополнительные спецификации модели:

• Длина выводных проводов: 2 м с герметичной защитой.
• Термопара J-типа: диапазон измерений -200…+760°C, точность ±2,2°C.
• Максимальная рабочая температура: до 500°C.
• Максимальная мощность на поверхность: до 50 Вт/см².
• Материалы: внешняя трубка из нержавеющей или углеродистой стали, внутри — керамическая втулка с нихромовой спиралью, заполненная оксидом магния (MgO).
• Диэлектрическая прочность: соответствует ГОСТ или PN-EN 60519-1:2005.

Данная таблица основана на анализе аналогичных моделей, что позволяет более полно оценить характеристики данного устройства.

Конструкция и принцип работы

Патронный ТЭН ЭНПМ-серии представляет собой цилиндрический элемент, который можно вставить в гнездо оборудования диаметром 10-10,1 мм. Внутри стальной трубки расположена изолированная нихромовая спираль, окруженная MgO-порошком, что значительно повышает эффективность теплоотдачи.

Интегрированная термопара J-типа, расположенная вдоль оси или сбоку, обеспечивает точный мониторинг температуры и обратную связь для терморегуляторов, что позволяет наладить стабилизацию теплового режима.

Преимущества с термопарой и герметичной защитой

• Точный контроль температуры (±5°C), что предотвращает перегрев.
• Герметизация проводов (IP65+) защищает от коррозии в агрессивных средах.
• Равномерный нагрев по всей длине, устраняющий «горячие точки».

Также, доступные варианты исполнения включают угловые модели и самораскрывающиеся, что упрощает монтаж и установку в различных условиях.

Области применения

ЭНПМ 10-110-0.5-220-4 находит применение в различных сферах благодаря своей универсальности и надежности:

• Переработка пластмасс: использование в пресс-формах и термопластавтоматах для равномерного нагрева.
• Штамповка и прессование: нагрев для штампов и упаковочных машин.
• Пищевая и упаковка: применение в запайщиках пакетов и горячем тиснении.
• Медицина и лаборатории: использование в стерилизаторах и анализаторах.
• Другое: применение в маркировочных машинах и клеевых системах.

Например, компания «Марион» использует такие нагреватели в пробоподготовке для анализа и в стерилизационном оборудовании.

Монтаж, эксплуатация и безопасность

Процесс установки данного ТЭНа можно разбить на несколько этапов:

1. Проверьте посадочное гнездо на чистоту и отсутствие заусенцев.
2. Нанесите термопасту для снижения теплового сопротивления.
3. Вставьте ТЭН фланцем вперед и затяните с нужным моментом.
4. Подключите провода к контроллеру и термопару к J-входу регулятора.
5. Тестируйте на холостом ходу, проверяя ток и температуру.

Меры безопасности

Согласно стандартам PN-EN 60519-1:2005, используйте изоляцию и соблюдайте охранные меры при эксплуатации устройства:

• Проверьте изоляцию на предмет >2 МΩ при 500 В.
• Используйте предохранитель для защиты от перегрева.
• Избегайте работы без жидкости более 5 минут.

Правильный монтаж и эксплуатации ТЭНа обеспечивают срок службы до 10 лет.

Типичные проблемы и решения

• Не нагревается: проверьте контакты и сопротивление спирали.
• Перегрев: возможно, требуется улучшить контакт.
• Коррозия: герметизация должна продлить срок службы в сложных условиях.

Следующий этап — это прямо перейти к сравнению модели ЭНПМ 10-110-0.5-220-4 с аналогичными устройствами на рынке, что позволит оценить достоинства данной модели.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Сравнение с аналогами и выбор

При выборе патронного нагревателя важно учитывать не только технические характеристики, но и реальные потребности в конкретных условиях применения. Сравнение модели ЭНПМ 10-110-0.5-220-4 с другими аналогичными устройствами на рынке поможет установить оптимальное решение для каждой задачи.

Критерии выбора

Выбор подходящего ТЭНа зависит от нескольких факторов:

• Размер и мощность: Для компактных форм, где длина лимитирована (до 150 мм), модель ЭНПМ 10-110-0.5-220-4 станет оптимальной из-за стабильного соотношения мощности и длины.
• Наличие термопары: Модели с термопарами лучше подходят для автоматизации процессов. Нагреватели без термопар могут быть более дешевыми, но потеряют в функциональности.
• Поставщики: Изучение рынка производителей, таких как Полимернагрев, Теннагрев и Электронагрев, позволит получить необходимую модель в краткие сроки и с нужной кастомизацией.

Производство, поставки и рынок

На рынке доступны как стандартные модели, так и кастомизированные ТЭНы. Производители, такие как Полимернагрев, Теннагрев и Электронагрев, предлагают широкий ассортимент продукции со склада в Москве и прилегающих регионах, что обеспечивает быструю доставку.

Цены: Варьируются в пределах 1000-5000 рублей за единицу в зависимости от модели и характеристик. При оптовых закупках от 500 штук можно рассчитывать на значительные скидки.

Кастомизация: Производители могут предложить модификации, такие как изменение длины, материалов корпуса и типа термопары, что позволяет адаптировать нагреватели под специфические нужды клиентов.

Интересные факты

1. Патронные нагреватели прошли долгий путь развития, начиная от первых ламповых обогревателей 1930-х годов и дошли до современных моделей с MgO-изоляцией, улучшившими эффективность работы с 1950-х.
2. При производстве термопластов, одна линия экструзии требует от 10 до 50 ТЭНов. Перегрев на 50°C может снижать качество готовой продукции на 15%.
3. С точки зрения экологии, нержавеющая сталь является перерабатываемым материалом, а современные ТЭНы обладают энергоэффективностью более 90%.
4. В ближайшие годы ожидается появление тренда на интеграцию IoT-технологий в термопары, что может способствовать предиктивному обслуживанию оборудования.

Эти факты подтверждают значимость патронных нагревателей в современных производственных условиях и подчеркивают их надежность и эффективность.
