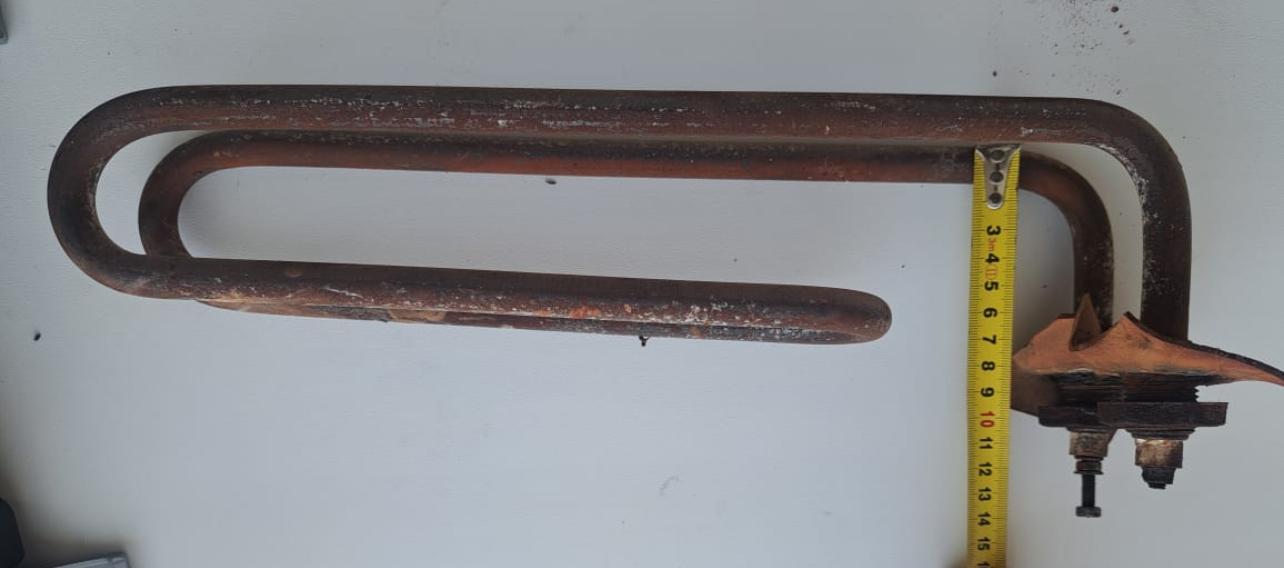

Тэн формы Ф4. Среда нагрева-вода. Мощность 6 Напряжение 380

Оптимизация систем нагрева воды: стратегический выбор ТЭН формы Ф4 мощностью 6 кВт на 380 В

Выбор оптимального нагревательного элемента является критически важным аспектом для промышленных, коммерческих и коммунальных систем, где требуется эффективный и надежный нагрев воды. Трубчатый электронагреватель (ТЭН) формы Ф4 мощностью 6 кВт и рабочим напряжением 380 В, предназначенный для использования в водной среде, представляет собой высокопроизводительное и экономически обоснованное решение, способное обеспечить стабильность технологических процессов и снизить операционные издержки.

Его конструктивные особенности и эксплуатационные параметры делают его предпочтительным выбором для широкого спектра задач: от комплектации бойлеров и водонагревателей до интеграции в сложные теплообменные агрегаты и системы центрального отопления. Понимание ключевых характеристик и преимуществ данного типа ТЭН позволяет принимать обоснованные решения, минимизировать риски и оптимизировать общую стоимость владения (TCO).

<h3>Ключевые понятия и терминология</h3>
<ul>
    <li><strong>ТЭН (Трубчатый электронагреватель):</strong> Электрическое устройство, преобразующее электрическую энергию в тепловую посредством нагревательного элемента (спирали), заключенного в металлическую оболочку и изолированного диэлектрическим наполнителем. Применяется для нагрева различных сред.</li>
    <li><strong>Форма Ф4:</strong> Стандартное обозначение конструктивной формы ТЭН, характерной компактным U-образным или модифицированным U-образным изгибом. Эта форма оптимизирована для монтажа в ограниченном пространстве и эффективного теплообмена в жидкостных средах.</li>
    <li><strong>Мощность (6 кВт):</strong> Величина, характеризующая тепловую производительность ТЭН. 6 киловатт (6000 Вт) указывает на способность обеспечить быстрый и интенсивный нагрев значительных объемов воды, что критично для производственных циклов и крупных систем горячего водоснабжения.</li>
    <li><strong>Напряжение (380 В):</strong> Номинальное напряжение, при котором ТЭН функционирует. 380 В является стандартным трехфазным напряжением для промышленного и мощного бытового оборудования, обеспечивая более эффективное распределение нагрузки и меньшие токи по сравнению с однофазными системами.</li>
    <li><strong>Нагреваемая среда (Вода):</strong> Основное назначение ТЭН - нагрев воды или слабощелочных растворов с уровнем pH в диапазоне 7–9. Это требует использования коррозионностойких материалов корпуса и учета качества воды для предотвращения накипи и коррозии.</li>
    <li><strong>Нихром и Фехраль:</strong> Сплавы на основе никеля/хрома и железа/хрома/алюминия соответственно, используемые для изготовления нагревательной спирали. Они обладают высоким электрическим сопротивлением и способностью работать при высоких температурах без окисления.</li>
    <li><strong>Диэлектрический порошок (MgO):</strong> Очищенный оксид магния, заполняющий пространство между спиралью и оболочкой ТЭН. Обеспечивает электрическую изоляцию нагревательной спирали от корпуса и высокую теплопроводность для эффективной передачи тепла.</li>
    <li><strong>Резьбовые штуцеры (G1/2, M16x1.5):</strong> Стандартные типы резьбовых соединений для монтажа ТЭН в системы. G1/2 (дюймовая трубная резьба) и M16x1.5 (метрическая резьба) обеспечивают герметичное и надежное крепление, упрощая установку и замену.</li>
</ul>

<h3>Архитектура и функциональность ТЭН Ф4: инженерный аспект</h3>
<p>Конструкция ТЭН формы Ф4 является результатом инженерной оптимизации для достижения максимальной эффективности и надежности в жидкостных средах. В основе лежит U-образная или аналогичная ей изогнутая металлическая трубка, внутри которой располагается нагревательная спираль. Пространство между спиралью и внешней оболочкой плотно заполнено диэлектрическим порошком на основе оксида магния (MgO). Этот порошок выполняет двойную функцию: он предотвращает короткое замыкание между спиралью и корпусом, а также обеспечивает эффективную передачу тепла от спирали к оболочке и, далее, к нагреваемой среде.</p>
<p>Для водяных ТЭНов критически важен выбор материала оболочки. Для слабоагрессивных водных сред и стандартных водонагревателей часто применяется <strong>углеродистая сталь марки А13</strong>. Она обеспечивает достаточную прочность и теплопроводность. Однако для систем с повышенными требованиями к долговечности, при наличии агрессивных примесей в воде или необходимости поддержания высоких стандартов гигиены (например, в пищевой промышленности), предпочтение отдается <strong>нержавеющей стали (например, AISI 304 или AISI 316)</strong>. Нержавеющая сталь обладает значительно более высокой коррозионной стойкостью, что существенно продлевает срок службы ТЭН и снижает риски аварийных ситуаций.</p>
<p>Мощность 6 кВт при 380 В обеспечивает высокую скорость нагрева. Например, для нагрева 100 литров воды на 50°C (с 20°C до 70°C) потребуется приблизительно:</p>
<code>t = (m * c * ΔT) / P</code>
<p>где:</p>
<ul>
    <li><code>m</code> - масса воды (100 кг)</li>
    <li><code>c</code> - удельная теплоемкость воды (приблизительно 4.186 кДж/(кг·°C) или 1.163 Вт·ч/(кг·°C))</li>
    <li><code>ΔT</code> - изменение температуры (50°C)</li>
    <li><code>P</code> - мощность ТЭН (6 кВт = 6000 Вт)</li>
</ul>
<p>Таким образом, <code>t = (100 кг * 4.186 кДж/(кг·°C) * 50°C) / 6 кВт = 20930 кДж / 6 кДж/с ≈ 3488 секунд ≈ 58 минут</code>. Это позволяет оперативно достигать требуемых температур, что сокращает время производственных циклов и повышает общую производительность системы.</p>
<p>Использование трехфазного напряжения 380 В является стандартом для промышленного оборудования и имеет ряд преимуществ: равномерное распределение нагрузки между фазами сети, что снижает пиковые токи и требования к сечению проводки, а также обеспечивает стабильность работы при высоких мощностях. Это упрощает интеграцию ТЭН в существующие промышленные электросети без значительной модернизации инфраструктуры.</p>

<h3>Сравнительный анализ решений для нагрева воды</h3>
<p>При выборе оптимального решения для нагрева воды, руководители и инженеры сталкиваются с необходимостью оценки различных технологий и подходов. Ниже представлена сравнительная таблица, анализирующая ТЭН формы Ф4 6 кВт на 380 В в контексте других распространенных методов нагрева воды, исходя из ключевых B2B критериев.</p>
<table>
    <thead>
        <tr>
            <th>Критерий</th>
            <th>ТЭН Ф4 6 кВт (наш фокус)</th>
            <th>Несколько маломощных ТЭН (например, 2х3 кВт)</th>
            <th>ТЭН формы Ф7 (типа "скрепка")</th>
            <th>Косвенный нагрев (например, газовый бойлер)</th>
        </tr>
    </thead>
    <tbody>
        <tr>
            <td><strong>Начальные инвестиции (CAPEX)</strong></td>
            <td>Средние. Относительно недорогой компонент, стандартная установка.</td>
            <td>Средние+. Требуется больше элементов, усложнение монтажа и схемы подключения.</td>
            <td>Средние+. Более сложная форма, может быть дороже в производстве.</td>
            <td>Высокие. Газовое оборудование, монтаж газопровода, системы вентиляции, разрешения.</td>
        </tr>
        <tr>
            <td><strong>Операционные расходы (OPEX)</strong></td>
            <td>Средние. Зависят от стоимости электроэнергии и качества воды (накипь).</td>
            <td>Средние. Аналогично, но потенциально выше из-за большей площади поверхности для отложений.</td>
            <td>Средние. Высокая мощность и компактность, но чувствительность к перегреву при плохом потоке.</td>
            <td>Ниже (если газ дешевле электричества). Затраты на обслуживание газового оборудования, лицензирование.</td>
        </tr>
        <tr>
            <td><strong>Срок службы и надежность</strong></td>
            <td>Высокие. При соблюдении условий эксплуатации и качества воды.</td>
            <td>Средние. Больше точек отказа, потенциально выше риски из-за увеличения числа элементов.</td>
            <td>Высокие. Применяется для высоких мощностей, но может быть чувствительна к локальным перегревам.</td>
            <td>Высокие. Зависят от качества оборудования и регулярного ТО.</td>
        </tr>
        <tr>
            <td><strong>Сложность установки</strong></td>
            <td>Низкая. Стандартное резьбовое соединение, компактность.</td>
            <td>Средняя. Больше подключений, необходимость распределения по баку.</td>
            <td>Низкая/Средняя. Схоже с Ф4, но может требовать больше места по ширине.</td>
            <td>Высокая. Требует специализированных навыков, разрешений, интеграции с инженерными сетями.</td>
        </tr>
        <tr>
            <td><strong>Требования к пространству</strong></td>
            <td>Низкие. Компактная U-образная форма идеальна для ограниченных объемов.</td>
            <td>Средние. Требуется место для нескольких ТЭН.</td>
            <td>Средние. Форма "скрепки" может требовать специфического объема.</td>
            <td>Высокие. Требуется место для самого бойлера, дымохода, сопутствующего оборудования.</td>
        </tr>
        <tr>
            <td><strong>Чувствительность к качеству воды</strong></td>
            <td>Средняя. Требуется контроль, но материал оболочки обеспечивает стойкость.</td>
            <td>Средняя. Увеличенная площадь поверхности для накипи.</td>
            <td>Средняя/Высокая. Высокая удельная мощность может ускорять образование накипи.</td>
            <td>Низкая. Нагревательный элемент не контактирует напрямую с водой.</td>
        </tr>
        <tr>
            <td><strong>Масштабируемость</strong></td>
            <td>Средняя. Возможность установки нескольких Ф4 для увеличения общей мощности.</td>
            <td>Высокая. Проще добавлять или отключать отдельные элементы.</td>
            <td>Средняя. Как правило, одна Ф7 уже дает высокую мощность.</td>
            <td>Средняя. Для увеличения мощности часто требуется замена всего агрегата.</td>
        </tr>
    </tbody>
</table>
<p>ТЭН формы Ф4 мощностью 6 кВт на 380 В выделяется как сбалансированное решение, предлагающее оптимальное сочетание производительности, компактности и надежности. Его выбор часто обусловлен необходимостью быстрого и эффективного нагрева в условиях, где электричество является основным или единственным доступным источником энергии, а также при высоких требованиях к простоте монтажа и обслуживания.</p>

<p class="transition">Понимание фундаментальных характеристик и стратегических преимуществ ТЭН формы Ф4 является лишь первым шагом. Для полного раскрытия потенциала этого оборудования необходимо глубокое погружение в практические аспекты его внедрения, интеграции и управления жизненным циклом, что обеспечит максимальный экономический эффект и долгосрочную стабильность работы.</p>

Внедрение и эксплуатация ТЭН Ф4: повышение операционной эффективности и снижение TCO

После стратегического выбора ТЭН формы Ф4 мощностью 6 кВт и напряжением 380 В для систем нагрева воды, ключевым этапом становится его правильное внедрение и последующая эксплуатация. Это определяет не только заявленную производительность, но и общую экономическую эффективность, срок службы оборудования и безопасность производственных процессов. Целью является минимизация капитальных (CAPEX) и операционных (OPEX) затрат при максимизации надежности и эффективности.

<h3>Критические факторы выбора и проектирования системы</h3>
<p>Эффективная интеграция ТЭН Ф4 6кВт в систему нагрева воды требует тщательного инженерного подхода. Это выходит за рамки простого подключения и включает глубокий анализ эксплуатационной среды и требований к тепловым процессам.</p>
<ul>
    <li><strong>Анализ химического состава воды:</strong> Это, пожалуй, самый важный аспект для водяных ТЭН. Высокая жесткость воды (наличие солей кальция и магния) приводит к образованию накипи на поверхности нагревателя, что значительно снижает его теплопередающую способность, вызывает перегрев корпуса и сокращает срок службы. pH воды также критичен: кислая среда ускоряет коррозию, щелочная может способствовать отложениям. Рекомендуется регулярный лабораторный анализ воды и, при необходимости, установка систем водоподготовки (фильтрация, умягчение, деминерализация) для продления ресурса ТЭН и всей системы.</li>
    <li><strong>Тепловой расчет и подбор мощности:</strong> Точный расчет необходимой мощности - залог эффективности. Для 6 кВт ТЭН важно определить, соответствует ли эта мощность требуемому объему воды и желаемой скорости нагрева.
        <blockquote>
            <p>Базовая формула для расчета тепловой энергии, необходимой для нагрева воды:</p>
            <code>Q = m * c * ΔT</code>
            <p>где:</p>
            <ul>
                <li><code>Q</code> - требуемая тепловая энергия (Джоули)</li>
                <li><code>m</code> - масса воды (кг)</li>
                <li><code>c</code> - удельная теплоемкость воды (~4200 Дж/(кг·°C))</li>
                <li><code>ΔT</code> - изменение температуры (°C)</li>
            </ul>
            <p>Для определения времени нагрева <code>t = Q / P</code>, где <code>P</code> - мощность ТЭН (Ватт). Важно учитывать коэффициент полезного действия (КПД) системы (обычно 95-98% для ТЭН) и тепловые потери через изоляцию бака или трубопровода.</p>
        </blockquote>
        <p>Например, если система имеет значительные тепловые потери или требуется очень быстрый нагрев, может потребоваться установка нескольких ТЭН Ф4 или увеличение запаса мощности.</p>
    </li>
    <li><strong>Гидравлические схемы и циркуляция:</strong> Оптимальное размещение ТЭН в баке или проточной системе предотвращает образование "холодных зон" и обеспечивает равномерный нагрев. Для объемных резервуаров рекомендуется принудительная циркуляция или такое расположение ТЭН, которое стимулирует естественную конвекцию. Важно также обеспечить, чтобы ТЭН всегда был полностью погружен в воду во время работы, чтобы избежать локального перегрева и выхода из строя.</li>
    <li><strong>Системы контроля и безопасности:</strong> Интеграция терморегуляторов, датчиков уровня воды и систем аварийного отключения является обязательной. Терморегуляторы позволяют поддерживать заданную температуру с высокой точностью (например, ПИД-регуляторы), что критично для технологических процессов. Датчики уровня воды предотвращают "сухой" ход ТЭН, а аварийные выключатели защищают от перегрева и короткого замыкания.</li>
</ul>

<h3>Пошаговая реализация проекта внедрения</h3>
<p>Успешное внедрение ТЭН Ф4 6 кВт в существующую или новую систему требует поэтапного подхода.</p>
<ol>
    <li><strong>Этап 1: Аудит и формирование технического задания (ТЗ).</strong>
        <ul>
            <li>Определение потребностей: объем воды, требуемая температура, время нагрева, режим работы (постоянный, периодический).</li>
            <li>Анализ текущей инфраструктуры: наличие электропитания 380 В, состояние водопроводной системы, качество воды.</li>
            <li>Формирование ТЗ: детальное описание требований к системе, включая материалы, средства автоматизации, требования к безопасности.</li>
            <li><em>Роли: Инженер-проектировщик, Закупщик, Руководитель проекта.</em></li>
        </ul>
    </li>
    <li><strong>Этап 2: Проектирование системы и подбор компонентов.</strong>
        <ul>
            <li>Разработка гидравлической и электрической схемы системы с учетом ТЭН Ф4, водоподготовки, запорной арматуры, КИПиА (контрольно-измерительных приборов и автоматики) и средств защиты.</li>
            <li>Выбор материала корпуса ТЭН (углеродистая или нержавеющая сталь) исходя из анализа воды.</li>
            <li>Подбор сопутствующего оборудования: терморегуляторы, датчики, автоматические выключатели, УЗО (устройства защитного отключения), реле протока/уровня.</li>
            <li><em>Роли: Инженер-проектировщик, Электротехник, Поставщик оборудования.</em></li>
        </ul>
    </li>
    <li><strong>Этап 3: Монтаж и подключение.</strong>
        <ul>
            <li>Установка ТЭН в резервуар или трубопровод с обеспечением герметичности резьбового соединения (например, с использованием сантехнического льна, ФУМ-ленты или герметика).</li>
            <li>Электрическое подключение ТЭН к трехфазной сети 380 В через соответствующие защитные устройства (автоматы, УЗО), с соблюдением требований ПУЭ (Правил устройства электроустановок) и норм безопасности.</li>
            <li>Монтаж систем водоподготовки, трубопроводов, датчиков и управляющей автоматики.</li>
            <li><em>Роли: Монтажная бригада, Электромонтажник, Сантехник.</em></li>
        </ul>
        <p><strong>Чек-лист по монтажу:</strong></p>
        <ul>
            <li>&#9745; Проверка целостности корпуса ТЭН перед установкой.</li>
            <li>&#9745; Обеспечение полной герметичности резьбового соединения.</li>
            <li>&#9745; Контроль качества электрической изоляции выводов (сопротивление изоляции > 0.5 МОм).</li>
            <li>&#9745; Надежное заземление корпуса ТЭН и бака.</li>
            <li>&#9745; Правильное подключение к фазам (L1, L2, L3) и нейтрали (N) для 380В.</li>
            <li>&#9745; Установка терморегулятора и датчика температуры в правильном месте.</li>
            <li>&#9745; Проверка отсутствия воздушных пробок после заполнения системы водой.</li>
            <li>&#9745; Убедиться, что ТЭН полностью погружен в воду.</li>
        </ul>
    </li>
    <li><strong>Этап 4: Пусконаладка и тестирование.</strong>
        <ul>
            <li>Первичное заполнение системы водой и проверка на утечки.</li>
            <li>Поэтапное включение ТЭН, контроль температуры и давления.</li>
            <li>Настройка терморегуляторов и систем автоматики.</li>
            <li>Проверка работоспособности всех систем защиты.</li>
            <li>Обучение операционного персонала правилам эксплуатации и обслуживания.</li>
            <li><em>Роли: Инженер по наладке, Оператор системы.</em></li>
        </ul>
    </li>
    <li><strong>Этап 5: Эксплуатация, мониторинг и обслуживание.</strong>
        <ul>
            <li>Регулярный мониторинг рабочих параметров (температура, давление, потребляемая мощность).</li>
            <li>Проведение планово-предупредительных ремонтов (ППР): очистка ТЭН от накипи, проверка электрических контактов, контроль состояния изоляции.</li>
            <li>Своевременная замена изношенных компонентов.</li>
            <li><em>Роли: Служба эксплуатации, Технический персонал.</em></li>
        </ul>
    </li>
</ol>

<h3>Практические кейсы применения ТЭН Ф4 6 кВт</h3>
<p>Рассмотрим несколько сценариев, демонстрирующих эффективность ТЭН Ф4 6 кВт в различных B2B-контекстах:</p>
<ul>
    <li>
        <strong>Кейс 1: Модернизация системы горячего водоснабжения (ГВС) на крупном промышленном предприятии.</strong>
        <p><em>Проблема:</em> Существующая система ГВС на предприятии, обслуживающая бытовые нужды персонала и технологические процессы, состояла из устаревших ТЭН с низкой удельной мощностью и высоким энергопотреблением, что приводило к длительному нагреву больших объемов воды и частым простоям для очистки от накипи. Напряжение питания 380 В было доступно.</p>
        <p><em>Решение:</em> Была проведена замена устаревших ТЭН на комплекс из четырех ТЭН формы Ф4 мощностью 6 кВт каждый (общая мощность 24 кВт) с корпусами из нержавеющей стали AISI 304, устойчивой к жесткой водопроводной воде. Внедрена система автоматического контроля температуры с ПИД-регулятором и система дозирования реагентов для умягчения воды.</p>
        <p><em>Результат и ROI:</em> Время нагрева воды в баке объемом 500 литров сократилось с 4 часов до 1.5 часов, что позволило оперативно обеспечивать горячей водой несколько производственных участков. За счет оптимизации режима работы и контроля накипи, энергопотребление снизилось на 18% в месяц. Расчетный срок окупаемости проекта составил менее 18 месяцев, учитывая снижение затрат на электроэнергию и уменьшение частоты сервисного обслуживания.</p>
    </li>
    <li>
        <strong>Кейс 2: Поддержание температуры в моечных ваннах для малого пищевого производства.</strong>
        <p><em>Проблема:</em> Небольшая пекарня использовала газовые горелки для нагрева воды в моечных ваннах, что создавало проблемы с регулированием температуры, загрязнением воздуха и безопасностью. Требовалось компактное, надежное и гигиеничное решение с точным контролем температуры.</p>
        <p><em>Решение:</em> В каждую из двух моечных ванн объемом 150 литров были интегрированы по одному ТЭН Ф4 6 кВт с корпусом из нержавеющей стали, подключенные к 380 В. Установлены цифровые терморегуляторы с точностью до ±1°C. Все соединения выполнены по санитарным нормам.</p>
        <p><em>Результат:</em> Обеспечено стабильное поддержание температуры воды в диапазоне 60-70°C, необходимой для эффективной дезинфекции инвентаря. Улучшилась санитарно-гигиеническая обстановка на производстве, исключены выбросы продуктов горения. Простота эксплуатации и высокая надежность ТЭН Ф4 обеспечили бесперебойную работу, снижение затрат на персонал, ранее контролирующий газовые горелки, и повышение общей безопасности труда. Экономия на обслуживании газового оборудования составила до 30% годовых.</p>
    </li>
    <li>
        <strong>Кейс 3: Интеграция в технологический процесс нагрева воды для парогенератора на фармацевтическом предприятии.</strong>
        <p><em>Проблема:</em> Существующая система подачи подогретой воды в компактный парогенератор требовала повышения надежности и более точного контроля температуры для соответствия строгим стандартам фармацевтического производства. Необходима была система с минимальным риском загрязнения и высокой управляемостью.</p>
        <p><em>Решение:</em> В качестве основного элемента подогрева воды в буферном резервуаре объемом 80 литров был выбран ТЭН Ф4 6 кВт с корпусом из высококачественной нержавеющей стали AISI 316L (для максимальной коррозионной стойкости и гигиеничности). Внедрена система автоматического поддержания температуры и уровня воды, интегрированная с центральной SCADA-системой предприятия. Использовались только деминерализованная вода.</p>
        <p><em>Результат:</em> Обеспечена подача воды в парогенератор с заданной температурой и минимальными отклонениями, что повысило стабильность и эффективность генерации пара, критичного для стерилизации оборудования и процессов. Минимизированы риски простоя оборудования из-за отказов нагревательных элементов. Благодаря использованию AISI 316L и деминерализованной воды, срок службы ТЭН значительно превысил стандартные показатели, снизив затраты на замену и обслуживание. Общая надежность технологического процесса увеличилась на 25%, что критично для отрасли с высокими регуляторными требованиями.</p>
    </li>
</ul>

<h3>Управление жизненным циклом и повышение ROI</h3>
<p>Для максимизации возврата инвестиций (ROI) в ТЭН Ф4 6 кВт на 380 В, необходимо внедрять стратегии управления его жизненным циклом.</p>
<ul>
    <li><strong>Проактивное обслуживание:</strong> Регулярные инспекции и очистка от накипи являются ключевыми. Периодичность зависит от качества воды и интенсивности использования. Использование химических реагентов для удаления накипи или механическая чистка должны проводиться квалифицированным персоналом.</li>
    <li><strong>Мониторинг параметров:</strong> Внедрение систем мониторинга потребляемой мощности, сопротивления изоляции и температуры поверхности ТЭН позволяет своевременно выявлять отклонения, указывающие на начало деградации или образование накипи.</li>
    <li><strong>Прогнозирование срока службы:</strong> Основываясь на данных мониторинга и опыте эксплуатации, можно прогнозировать остаточный ресурс ТЭН и планировать его замену до наступления аварийной ситуации, избегая незапланированных простоев.</li>
</ul>

<aside>
    <h3>Что дальше: стратегические направления и ресурсы</h3>
    <p>Для дальнейшего повышения эффективности и устойчивости систем нагрева воды на основе ТЭН Ф4 6 кВт рекомендуется изучить возможности интеграции с передовыми системами управления энергопотреблением, такими как системы управления зданием (BMS) или промышленные системы автоматизации (SCADA). Рассмотрите внедрение решений по рекуперации тепла, которые могут дополнительно снизить операционные расходы. Консультации с производителями ТЭН и инжиниринговыми компаниями помогут адаптировать стандартные решения под уникальные требования вашего производства и обеспечить долгосрочную перспективу развития инфраструктуры нагрева.</p>
</aside>
