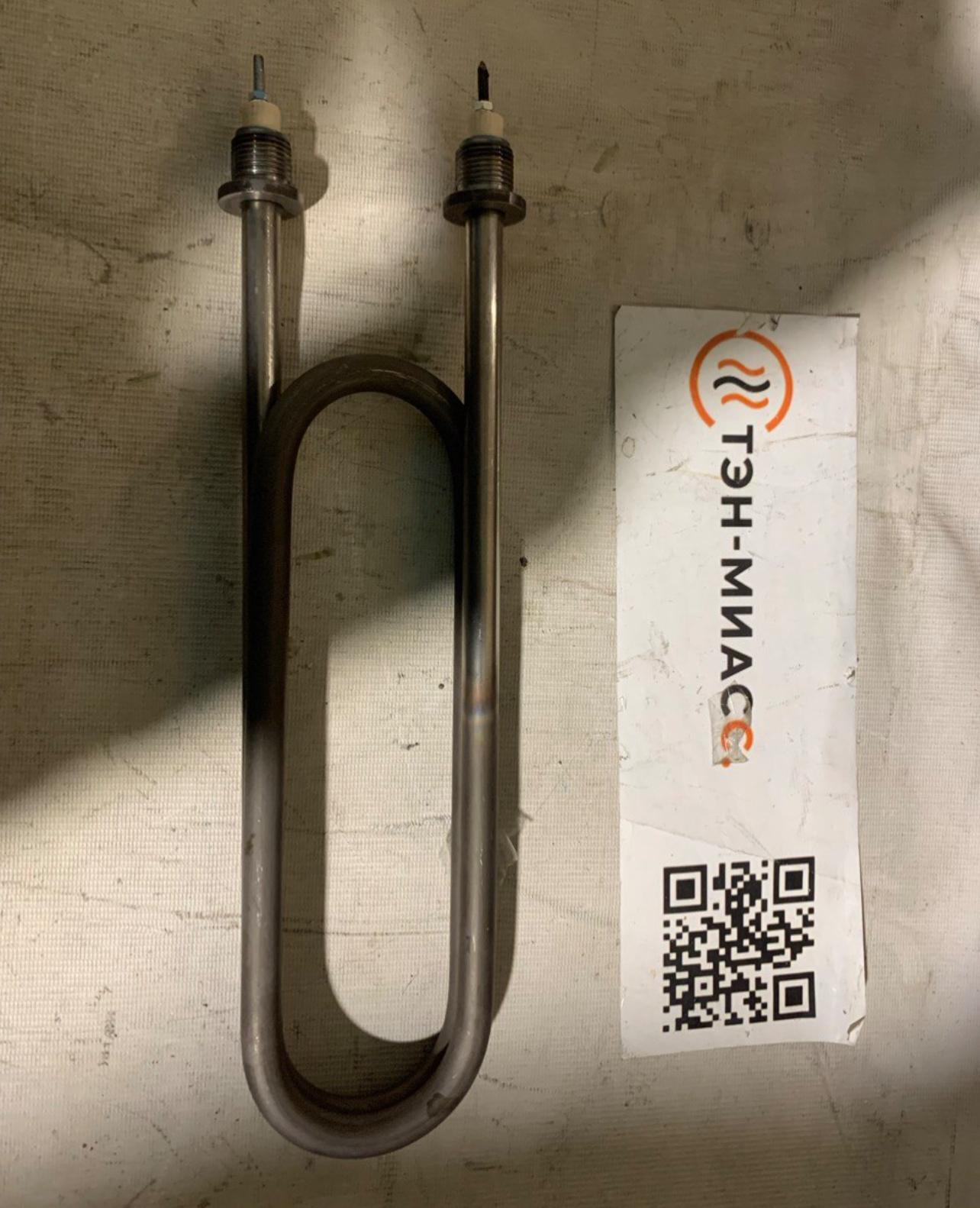

Тэн формы скрепка. ТЭН 150 А13/6,0 Т220 Ф7

Тэн формы скрепка. ТЭН 150 А13/6,0 Т220 Ф7 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы ТЭНов формы «скрепка» (Ф7)

Форма Ф7 («скрепка») представляет собой зигзагообразную конфигурацию с несколькими параллельными отрезками трубки, согнутыми под радиусом гиба (обычно R25–R30 мм). Такая геометрия обеспечивает увеличенную площадь нагрева при минимальных габаритах, предотвращая локальный перегрев и обеспечивая равномерный теплообмен с жидкостью.

Основные элементы конструкции

• Трубка: Диаметр 13 мм (стандарт A13), длина в развернутом виде 140–200 см (для моделей 140А/150А — около 140–150 см). Материалы: углеродистая сталь (марка «08Ю» или аналог), нержавеющая сталь для коррозионностойкости.
• Нагревательный элемент: Спираль из высокоомного сплава (нихром), залитая изолятором (MgO — оксид магния) для герметичности и защиты от контакта с водой.
• Крепление: Штуцер с резьбой G1/2″ или R30 (резьбовой штуцер), контргайка и паронитовые прокладки для герметичности.
• Контактные стержни: Длина 65 мм, диаметр М4, вывод на клеммную колодку для подключения к сети 220В.
• Дополнительно: Возможна интеграция терморегулятора (группа RDT) для контроля температуры.

Таблица ключевых параметров модели ТЭН 150 А13/6,0 Т220 Ф7

Эта конструкция обеспечивает КПД до 95%, устойчивость к коррозии и срок службы до 5–10 лет при правильной эксплуатации.

Применение ТЭНов формы «скрепка» Ф7

ТЭНы Ф7 идеально подходят для водяных систем, где требуется компактность и высокая мощность:

• Бытовое использование: Бойлеры, накопительные водонагреватели, котлы для частных домов.
• Промышленность: Системы отопления, пищевая отрасль (нагрев растворов), коммунальное хозяйство, производство.
• Специфика: Для воды и слабых щелочей (pH 7–9). Не подходит для агрессивных сред без покрытия.
• Аналоги: Воздушные версии (например, 140 А13/1,6 О 220 Ф7) для подогрева воздуха в вентиляционных системах, но с ограничением температуры воздуха до 350°C (поверхность трубки до 450–600°C).

Преимущества формы «скрепка»

• Максимальная теплоотдача в малом объеме.
• Легкий монтаж через штуцер.
• Низкая цена (от 1000–3000 руб. за модель 6 кВт).
• Гарантия 1–1,5 года с возможностью замены.

Монтаж и подключение: Пошаговое руководство

Необходимые инструменты и материалы

• Ключи (размер 27–32 мм для штуцера G1/2″).
• Паронитовые прокладки, контргайка.
• Мультиметр, терморегулятор (опционально).
• Герметик для резьбы.

Пошаговая инструкция

1. Подготовка: Отключите воду и электричество. Проверьте габариты (расстояние от штуцера до макушки — L, межцентровое 70 мм).
2. Установка штуцера: Вкрутите резьбу G1/2″ или R30 в корпус бойлера/котла с прокладкой. Затяните контргайкой (момент 20–30 Нм).
3. Подключение электрики: Подведите провода к стержням М4 (сечение 2,5–4 мм²). Используйте клеммную колодку. Установите УЗО и автомат на 32А.
4. Проверка: Заполните систему водой, проверьте герметичность (давление 1,5–2 атм). Включите, мониторьте температуру (не выше 90–95°C для воды).
5. Терморегулятор: Если есть, настройте на 60–80°C для предотвращения перегрева.

Меры безопасности

• Не превышайте мощность сети.
• Регулярно чистите от накипи (кислотная промывка раз в год).
• Температура воздуха/воды: не выше 350°C для воздушных, 95°C для водяных.
• Типичные ошибки: Перекос при монтаже, контакт воды с стержнями — может привести к короткому замыканию.

Сравнение с другими формами и моделями

Форма Ф7 («скрепка») превосходит U-образные (Ф1) в компактности, хотя и уступает прямым в простоте.

Сравнительная таблица моделей близких к ТЭН 150 А13/6,0 Т220 Ф7

Ф7 оптимальна для мощностей 3–6 кВт в объемах 50–200 л.

Эксплуатация, обслуживание и распространенные проблемы

Срок службы ТЭНа составляет 3000–5000 часов при соблюдении режимов эксплуатации. Факторы, которая могут снизить срок службы, включают накипь, коррозию и перегрев.

Проблемы и решения

• Не нагревает: Проверьте стержни, измерьте сопротивление спирали (около 8 Ом для 6 кВт/220В). Очистите накипь.
• Перегрев/перегорание: Температура воды больше 95°C или воздуха — более 350°C. Установите термореле.
• Утечка: Замените прокладки, проверьте штуцер.
• Коррозия: Используйте нержавейку для жесткой воды.

ТЭНы формы «скрепка» производятся по стандартам ГОСТ и имеют сертификаты качества. Важно следить за состоянием нагревателей и проводить регулярное обслуживание для повышения их долговечности и эффективности.

Интересные факты и тенденции

• Эволюция: Форма «скрепка» была разработана для миниатюрных бойлеров в 1980-х, эволюционировала с добавлением RDT-групп.
• Экология: Современные модели с нержавеющей сталью снижают энергопотребление на 15–20%.
• Персонализация: Возможность изготовления на заказ, включая изменение R, длины и мощности до 10 кВт.
• Рыночные данные: Спрос на ТЭНы растет в частном домостроении, увеличиваясь на 30% ежегодно. Цены варьируются от 1500 до 4000 руб., со сроком гарантии до 1,5 лет и доставкой.

Эти данные собраны из каталогов производителей и технических блогов, охватывающих все аспекты от конструкции до эксплуатации ТЭНов формы «скрепка». Далее в статье мы рассмотрим практические советы по эксплуатации и обслуживанию ТЭНов, а также обсудим современные тренды в данной сфере.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эксплуатация и обслуживание ТЭНов формы «скрепка» Ф7

После установки и подключения ТЭНов формы Ф7, важно обеспечить их корректную эксплуатацию и проводить регулярное обслуживание. Это не только увеличивает срок службы нагревателей, но также гарантирует их безопасную и эффективную работу на протяжении многих лет.

Регулярное обслуживание

Для достижения оптимальной работы ТЭНов необходимо регулярно проверять и обслуживать их. Основные аспекты, на которые следует обратить внимание:

• Чистка от накипи: Наличие накипи может существенно уменьшить эффективность нагревателя. Рекомендуется проводить очистку не реже одного раза в год. Используйте специальные средства для удаления накипи или раствор кислоты в зависимости от степени загрязнения.
• Проверка герметичности: Регулярно проверяйте прокладки и крепления на наличие утечек. Если вы обнаружите утечку, немедленно замените поврежденные детали.
• Электрические соединения: Убедитесь, что все электрические соединения надежны и защищены от влаги. Это снизит риск короткого замыкания и других электрических проблем.
• Регулировка терморегулятора: Если ваш ТЭН оборудован терморегулятором, периодически проверяйте его настройки и работоспособность.

Устранение распространенных проблем

Несмотря на надежность ТЭНов формы Ф7, могут возникнуть определенные проблемы. Знание их причин и решений поможет вам быстро восстановить работоспособность устройства.

Некоторые распространенные проблемы и их решения

Советы по улучшению эффективности

Для максимизации эффективности работы ТЭНов Ф7 важно следовать нескольким простым рекомендациям:

• Изолируйте теплотрассу: Убедитесь, что ваши трубы хорошо изолированы, чтобы минимизировать теплопотери.
• Правильная настройка терморегулятора: Установите оптимальную температуру для нагрева воды. Это поможет предотвратить перегрев и снизит расход энергии.
• Используйте качественные электрические компоненты: Установка надежных автоматов и УЗО защитит оборудование от перегрузок и коротких замыканий.
• Мониторинг работы ТЭНа: Используйте мультиметры для периодической проверки сопротивления и других электрических показателей устройства.

Тенденции и будущее ТЭНов формы «скрепка»

С учетом постоянного развития технологий, ТЭНы формы Ф7 продолжают эволюционировать. На рынке наблюдаются новые тенденции, которые могут изменить подход к их использованию и обслуживанию:

• Энергосбережение: Современные разработки нацелены на создание более энергоэффективных моделей, которые снижали бы потребление энергии до 30% по сравнению с традиционными ТЭНами.
• Интеллектуальные системы управления: Появление терморегуляторов с возможностью подключения к интернету и управления через мобильные приложения становится всё более популярным. Это позволяет пользователям контролировать и оптимизировать работу устройств с любого места.
• Материалы нового поколения: Использование новых сплавов и покрытий, которые позволяют значительно увеличивать срок службы, получает широкий отклик от производителей и пользователей.
• Экологические стандарты: В ответ на изменение климата и повышение требований по охране окружающей среды, производители стремятся минимизировать воздействие своих устройств на природу, разрабатывая экологически чистые и безопасные для использования нагреватели.

Все эти факторы подчеркивают важность своевременного обновления знаний о оборудовании, а также проведения контроля на всех этапах эксплуатации ТЭНов Ф7. При правильной эксплуатации и уходе нагреватели будут служить вам верой и правдой долгие годы, обеспечивая надежный и эффективный нагрев воды.
