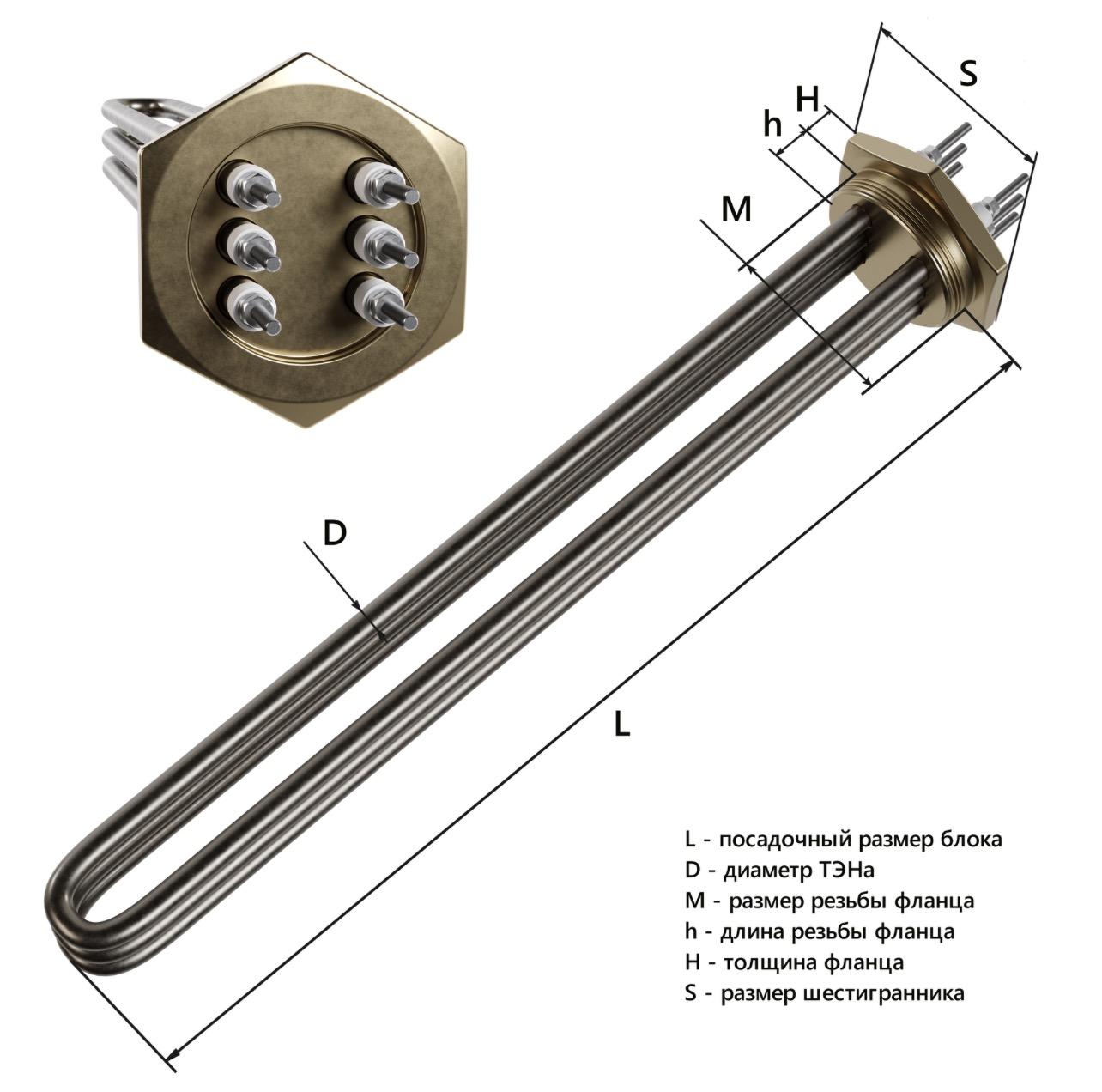

ТЭН (трубчатый электронагреватель) мощностью от 30/ до 40 кВт из нержавеющей стали AISI 316L, 380 В, (42 мм резьба), длина нагревательной части от 600/ до 800 мм.
ТЭН (трубчатый электронагреватель)
мощностью от 30/ до 40 кВт из нержавеющей стали AISI 316L, 380 В, (42 мм резьба), длина нагревательной части от 600/ до 800 мм.
Конструктивные особенности и материалы
AISI 316L — это низкоуглеродистая аустенитная нержавеющая сталь, содержащая 2–3% молибдена, что обеспечивает ей высокую коррозионную стойкость к агрессивным веществам. Для трубчатых электронагревателей стандартная толщина стенки составляет 1,0–1,5 мм, а диаметр трубы — 13–16 мм, что способствует высокой прочности и эффективности передачи тепла.
Внутренняя изоляция таких ТЭНов выполнена из оксида магния (перклаза), что позволяет выдерживать высокие температуры. Нагревательный элемент, изготовленный из нихромовой проволоки, гарантирует плотность мощности до 10–15 Вт/см², что делает их эффективными для нагрева жидкостей и газов.
Резьбовое соединение 42 мм (G1 1/4″) обычно выполнено из латуни или нержавеющей стали, что обеспечивает плотное и герметичное соединение с фланцами или корпусами.
Применение в промышленности и быту
Трубчатые электронагреватели мощностью 30–40 кВт AISI 316L находят широкое применение в различных отраслях:
- Бассейны: Идеальны для подогрева воды в бассейнах объемом до 52 м³, обеспечивая надежную работу в хлорированной среде.
- Котлы и проточные системы: Используются в системах отопления и производственных процессах, таких как АВП-Н Невский и Аквасектор.
- Химическая промышленность: Способны нагревать агрессивные среда, такие как кислоты и щелочи, благодаря добавлению молибдена в сталь.
- Пищевая и фармацевтическая промышленность: Соответствуют санитарным нормам благодаря гигиеничности AISI 316L.
- Воздушный нагрев: Оребренные версии (например, 30 кВт из 10×3 кВт блоков) применяются в покрасочных камерах.
Примером может служить теплообменник Аквасектор АС 14.040 мощностью 40 кВт, который предназначен для горизонтального монтажа и эффективно работает в бассейнах при температуре 28+°C.
Преимущества AISI 316L перед другими материалами
- Коррозионная стойкость: В 2–3 раза выше, чем у AISI 304/321, что делает её более надежной в хлоридных средах.
- Долговечность: Срок службы ТЭНов может достигать 5–10 лет, что снижает частоту замены оборудования.
- Теплопередача: Высокий уровень передачи тепла позволяет достигать большой мощности при минимальных затратах.
- Минусы: Более высокая стоимость по сравнению с аналогами (примерно 61 500 руб. за блок мощностью 40 кВт).
Сравнение с аналогами
| Материал | Стойкость к Cl⁻ | Цена | Применение |
|---|---|---|---|
| AISI 316L | Высокая (до 200 мг/л) | Средняя-высокая | Бассейны, химическая промышленность |
| AISI 304 | Средняя | Низкая | Сухой воздух |
| Титан | Максимальная | Высокая | Сверхагрессивные среды |
| Медь | Низкая в воде | Низкая | Чистая вода |
Монтаж, эксплуатация и безопасность
Монтаж оборудования мощностью 40 кВт требует внимательного подхода и соблюдения определенных шагов:
- Подготовка: Проверить резьбу 42 мм, смазать уплотнителем (сальником + кольцом).
- Установка: Вкрутить ТЭН в фланец (можно в горизонтальном или вертикальном положении) и подключить к сети 380 В (трифазное соединение).
- Термостат: Вставить капилляр в трубку и установить желаемую температуру в диапазоне 60–90°C.
- Запуск: Провести поэтапный запуск с контролем pH и уровня Cl⁻.
Меры безопасности включают ограничение максимальной температуры воды до 95°C и поддержание давления в пределах 5–10 бар. Кроме того, рекомендуется установка защитных устройств, таких как автомат и УЗО.
Примерная ширина блока составляет 396 мм, высота – 182 мм, глубина – 136 мм, а вес – от 5 до 10 кг.
Рынок, цены и производители
Среди основных производителей ТЭНов AISI 316L можно выделить:
- Аквасектор (Россия): Модели мощностью 40 кВт выпускаются по цене около 61 500 руб.
- NOVUM, Sinan (Турция): Предлагаются блоки мощностью 9 кВт.
- Thermowatt (Италия): Известны своими моделями для Ariston.
- Невский: Производит различные варианты ТЭНов.
Цены на такие устройства варьируются от 20 до 80 тыс. руб., в зависимости от мощности и производителя. Эти ТЭНы доступны через платформы Ozon, Yandex Market и Virage24 с быстрой доставкой.
Инновации и тенденции
Современные модели нагревателей интегрируются с системами управления зданиями (BMS) для дистанционного мониторинга, а также имеют возможность многоступенчатого нагрева с использованием дублирующих блоков мощностью 3 кВт. Оребрение повышает теплоотдачу на 30–50%, что актуально для промышленных применений.
Проблемы и решения
Основные проблемы, с которыми сталкиваются пользователи ТЭНов AISI 316L:
- Коррозия: Может быть устранена использованием стали AISI 316L и регулярной чисткой.
- Перегрев: Правильная длина нагревательной части (600–800 мм) равномерно распределяет нагрузку, обеспечивая стабильную работу.
- Неисправности: Обрыв нагревателя требует замены блока (в случае 3 ТЭНов) и диагностики с использованием мультиметра.
Следующий раздел будет посвящен более глубокому анализу характеристик, работы и возможных решений, связанных с эксплуатацией трубчатых электронагревателей.
Правила эксплуатации и ухода за ТЭНами
Соблюдение правил эксплуатации трубчатых электронагревателей AISI 316L не только продлевает срок их службы, но и обеспечивает безопасность работы устройств. Регулярный уход и контроль за состоянием оборудования являются необходимыми аспектами, позволяющими предотвратить возможные проблемы.
Регулярное техническое обслуживание
Рекомендуется проводить плановое техническое обслуживание как минимум дважды в год. Оно включает в себя:
- Очистка: Проверка на наличие накипи и загрязнений. Удаление накипи поможет избежать перегрева и увеличит эффективность работы ТЭНа.
- Проверка герметичности: Необходимо контролировать состояние резьбовых соединений и уплотнителей. Пролитая вода может вызвать короткое замыкание.
- Тестирование термостата: Убедитесь в правильной работе термостата и точности заданной температуры. Это поможет избежать перегрева или недогрева нагреваемого объекта.
Условия эксплуатации
ТЭНы идеально подходят для работы в различных условиях, однако есть ряд рекомендаций по условиям эксплуатации:
- Температура воды: Максимальная рабочая температура не должна превышать 95°C, чтобы избежать повреждений материала и термических эффектов.
- Давление: Рекомендуемое рабочее давление — от 5 до 10 бар. Превышение этих значений может привести к снижению производительности устройства или его выходу из строя.
- Качество воды: Важно следить за параметрами pH и содержанием хлоридов, чтобы избежать коррозии. Идеальные значения для работы ТЭНов: pH 7,2–7,8 и Cl⁻ ≤200 мг/л.
Сравнение тепловых характеристик
При выборе ТЭНа следует учитывать не только мощность, но и эффективность его работы в разных условиях. Для этого можно рассмотреть следующие параметры:
| Параметр | ТЭН AISI 316L | ТЭН AISI 304 | ТЭН из титана |
|---|---|---|---|
| Максимальная температура | 95°C | 90°C | 150°C |
| Максимальное давление | 10 бар | 8 бар | 10 бар |
| Плотность мощности | 10-15 Вт/см² | 8-12 Вт/см² | 10-12 Вт/см² |
| Срок службы | 5-10 лет | 3-5 лет | 8-12 лет |
Будущее технологий ТЭНов
Инновации в производстве трубчатых электронагревателей продолжают развиваться. Одними из ключевых направлений являются:
- Интеграция с цифровыми системами управления: Более продвинутая система управления ТЭНами позволяет дистанционно следить за параметрами работы, проводить диагностику и мониторинг в реальном времени.
- Повышение эффективности: Разработка новых материалов и технологий, которые позволяют улучшить теплоотдачу и снизить электроэнергетические затраты.
- Экологичность производства: Использование переработанных материалов и безотходные технологии в производстве, что снижает негативное воздействие на окружающую среду.
Выводы о рынках
Рынок трубчатых электронагревателей мощностью 30–40 кВт в настоящее время активно растет, особенно за счет увеличения спроса в строительстве, пищевой и химической промышленности. В условиях повышения экологических требований, внимание к качеству и долговечности оборудования становится особенно важным. Необходимо следить за новыми предложениями и вариантами улучшения характеристик существующих моделей, чтобы не отставать от современного прогресса.
Таким образом, внимание к деталям в эксплуатации и уходе, а также понимание рынка и новых технологий обеспечит оптимальный выбор и долгосрочную работу трубчатых электронагревателей.
