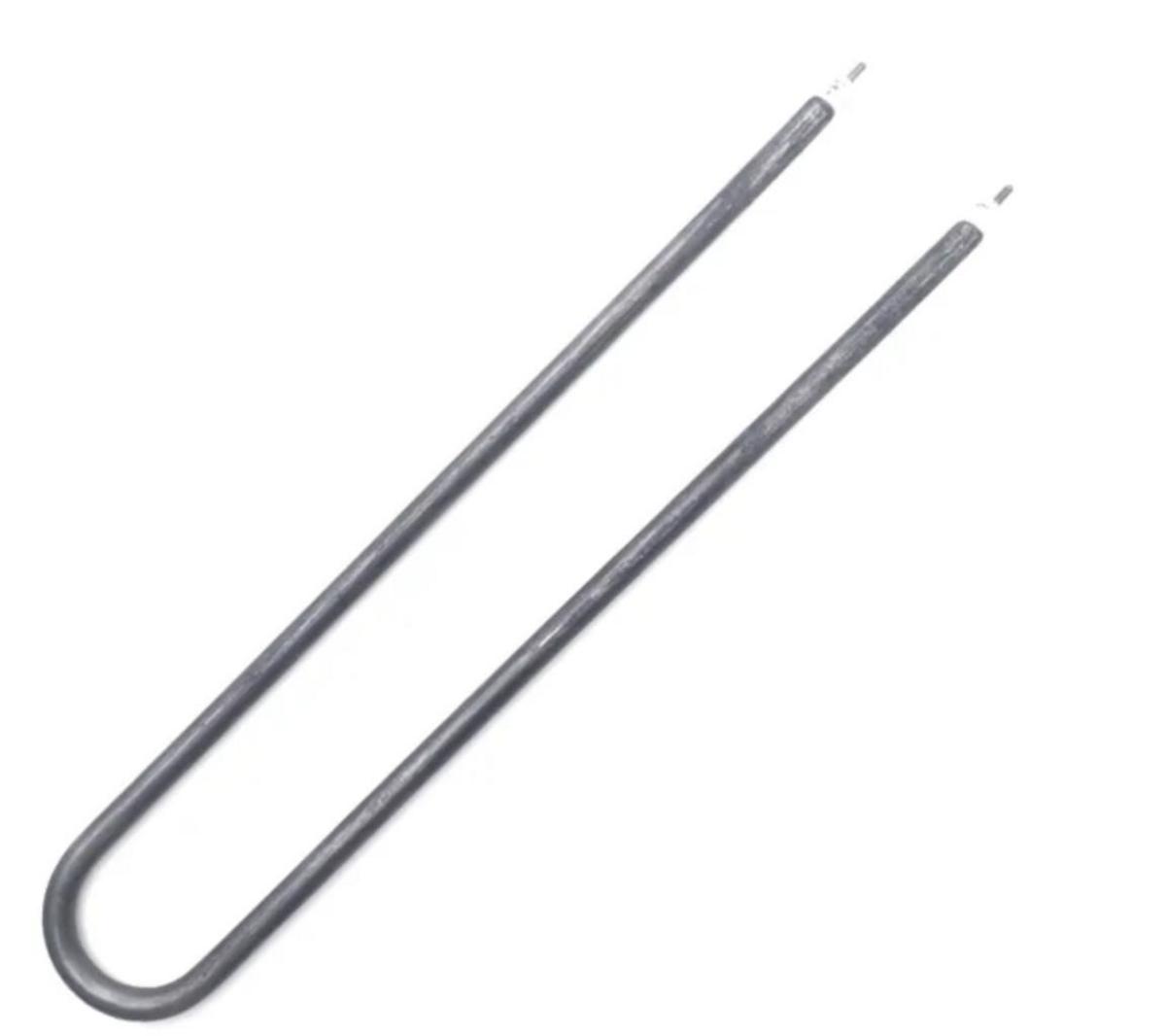

ТЭН трубчатый электрический воздушный U-Образный 700-730Вт длина 950мм (в развернутом виде 1900 мм) ширина 60мм диаметр 9мм рабочее напряжение 220В

ТЭН трубчатый электрический воздушный U-Образный 700-730Вт длина 950мм (в развернутом виде 1900 мм) ширина 60мм диаметр 9мм рабочее напряжение 220В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы

Трубчатый электрический нагреватель (ТЭН) представляет собой металлическую трубку, изготовленную из беспечевой стали, внутри которой находится изоляционная масса, содержащая проволоку из нихрома. Данная спираль подключается к контактным стержням, что обеспечивает эффективное преобразование электрической энергии в тепло. Концы трубки герметизированы и могут быть оснащены контактными шпильками или флажками длиной 30-40 мм для подключения к сети.

Особенностью данной модели является ее U-образная форма, которая характеризуется радиусом гиба не менее 1,5 диаметра. В случае с 9 мм трубкой это составляет минимум 13,5 мм. Такой конструктивный подход обеспечивает равномерное распределение тепла и упрощает процесс монтажа, предотвращая перегрев концов.

Ключевые параметры указанной модели

Материалы оболочки могут варьироваться от углеродистой стали (для сухого воздуха) до нержавеющей (для более влажных или агрессивных сред). Вспомогательные покрытия, такие как лужение и никелирование, применяются для повышения коррозионной стойкости.

Принцип действия

Электрический ток, протекая через спираль, преобразует электрическую энергию в тепло, которое затем передается через трубку в атмосферу. Удельная мощность составляет 2-5 Вт/см² для спокойного воздуха, а температура поверхности может достигать 600-700°C в зависимости от условий конвекции.

Классификация и маркировка

Стандартная маркировка ТЭНов выглядит следующим образом: 95A9/0,72 S 220 ф2 R9. Она включает в себя информацию о:

• Длине согнутой части в см (950 мм = 95 см);
• Типе контактных стержней;
• Диаметре в мм;
• Мощности в кВт (700-730 Вт);
• Среде работы, например, спокойный воздух (S), обдуваемый (O), и так далее;
• Напряжении (220 В);
• Форме (U-образная);
• Радиусе гиба в мм.

Диапазоны характеристик U-образных воздушных ТЭНов

Эти параметры включают:

• Мощность: от 0,1 до 5,0 кВт;
• Диаметры: 8-16 мм (9 мм — нестандартный, доступный по заказу);
• Длины: от 280 до 6000 мм развернутых;
• Напряжение: от 12 до 600 В.

Применение в промышленности и быту

ТЭНы являются универсальными обогревателями, используемыми как в быту, так и в промышленности.

Основные сферы применения

• Бытовые обогреватели: Тепловентиляторы, тепловые пушки и тепловые завесы с мощностью 700-730 Вт подходят для помещений площадью 10-20 м².
• Промышленность: Используются для сушки оборудования, прогрева цехов и в системах вентиляции, а также в саунах и электропечах.
• Климатическая техника: Применяются в сплит-системах и калориферах, работающих на подвижном воздухе.
• Специальные применения: В дистилляторах и литейных формах.

Пример расчета

Для нагрева помещения объемом 50 м³ при температурной разнице в 20°C потребуется ~2-3 кВт; один данный ТЭН обеспечит около 1/3 необходимой мощности в группе. Например, в цехе электроники мы можем установить 4 ТЭНа по 1 кВт, что позволит сэкономить 20-25% энергии за счет ПИД-регулирования.

Сравнение материалов

Установка и монтаж

Для установки ТЭНа потребуются определенные инструменты, включая керамические изоляторы, металлические скобы, высокотемпературные клеммы, мультиметр и термостат. Ниже представлена пошаговая инструкция по монтажу.

Пошаговая инструкция

1. Подготовка: Проверьте глубину заделки шпильки, которая должна составлять спираль плюс 20-30 мм в среде. Нарисуйте эскиз для сложных форм.
2. Фиксация: Установите ТЭН в клемы или скобы, оставив зазор 5-10 мм от корпуса. Убедитесь, что радиус гиба не деформирован.
3. Подключение: Подсоедините шпильки к сети 220 В через клеммы. Обязательно заземлите корпус и установите термодатчики для контроля температуры.
4. Тестирование: Проведите постепенный пуск и контролируйте ток. Проверяйте отсутствие перегрева концов.

Ошибки

К наиболее распространенным ошибкам относятся:

• Недостаточная погружение ТЭНа в среду, что приводит к перегреву;
• Контакт с стенками системы;
• Перепады напряжения, снижающие ресурс ТЭНа на 50%.

Меры безопасности

Обратите внимание на следующие меры безопасности:

• Изоляция должна быть более 1 МОм;
• Защита от влаги — не ниже IP44;
• Автоотключение при достижении 800°C;
• Групповой монтаж распределяет нагрузку между несколькими ТЭНами.

Преимущества и расчеты

Модель ТЭНа обладает рядом преимуществ:

• Компактность: Ширина всего 60 мм и длина 950 мм делают ТЭН идеальным для установки в узкие корпуса.
• Эффективность: Удельная мощность около 0,37 Вт/см обеспечивает оптимальное теплоотдачу для воздуха с равномерным нагревом.
• Долговечность: При правильной эксплуатации срок службы может составлять от 5000 до 10000 часов; использование нержавеющей стали увеличивает ресурс на 20%.
• Экономия: Установка стабилизатора напряжения и термостата позволяет сократить расходы на электроэнергию на 20-25%.

Расчет удельной мощности

Расчет удельной мощности можно выполнить по формуле: q = P / (π × d × L), что показывает, что удельная мощность составляет почти 0,26 Вт/мм², что является безопасным значением для воздуха.

Сравнение с аналогами

Эксплуатация, обслуживание и неисправности

Для правильной эксплуатации ТЭНа важно учитывать условия окружающей среды. Рекомендуемая температура воздуха — от 20 до 40°C, а скорость обдува должна превышать 6 м/с в условиях работы для типов O и K. Это позволит избегать конденсата, особенно для углеродистой стали.

Срок службы

Обычно срок службы ТЭНа составляет от 3 до 10 лет, что зависит от нагрузки, однако использование на уровне 80% от номинальной мощности может снизить ресурс на 30%.

Обслуживание

Рекомендуется проводить ежемесячную чистку ТЭНа от пыли и регулярную проверку изоляции. Замена ТЭНа необходима при обнаружении пробоя.

Типичные поломки

Наиболее частыми поломками являются:

• Перегрев концов из-за неправильной установки — 40% случаев;
• Коррозия в условиях повышенной влажности, которая легко устраняется с помощью нержавеющих материалов;
• Обрыв спирали из-за перепадов напряжения.

Диагностика

Для диагностики можно использовать мультиметр для проверки сопротивления спирали, которое должно находиться в пределах 30-50 Ом для 700 Вт. Также стоит визуально проверять на наличие деформаций.

Производство и заказ

ТЭНы изготавливаются согласно техническим условиям (ТУ) и стандартам (ГОСТ) 28646-90. Возможен индивидуальный расчет мощности в зависимости от рабочей среды и напряжения. Также доступны различные варианты комплектации, включая штуцеры и фланцы.

Производители, такие как Заводтэк, TEN32, Skor-Perm, предлагают нестандартные размеры, включая диаметр 9 мм и длину 1900 мм. Цены варьируются от 500 до 3000 рублей за аналог, в зависимости от материалов и партийного заказа.

Инновации

Современные разработки включают интеграцию ТЭНов с ПИД-регуляторами для достижения ±1°C точности. Системы комбинируются с вентиляторами, что позволяет достигать коэффициента полезного действия больше 90%.

Данная информация охватывает полные аспекты конструкции, применения и эксплуатации ТЭНа, что позволяет сделать информированный выбор в зависимости от конкретных потребностей. Далее мы перейдем к вопросам, связанным с установкой и дальнейшим обслуживанием нагревателей.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Установка и монтаж ТЭНа

Правильная установка и монтаж ТЭНа критически важны для его эффективной работы и долговечности. Для успешного выполнения этих задач необходимо учитывать как технические, так и эксплуатационные требования, чтобы обеспечить оптимальное распределение тепла и предотвратить возможные неисправности.

Необходимые инструменты и материалы

• Керамические изоляторы для предотвращения коротких замыканий;
• Металлические скобы для крепления устройства;
• Высокотемпературные клеммы для надежного подключения;
• Мультиметр для проверки электрических параметров;
• Термостат для контроля температуры;
• Стабилизатор напряжения для защиты от перепадов.

Пошаговая инструкция по монтажу

1. Подготовка: Заведомо проверьте глубину заделки шпильки, которая должна составлять спираль плюс 20-30 мм в среде. Пожалуйста, составьте эскиз для сложных форм установки.
2. Фиксация: Закрепите ТЭН в клемах или скобах с зазором 5-10 мм от корпуса устройства. Оценивайте радиус гиба для предотвращения деформаций.
3. Подключение: Соедините шпильки с сетью 220 В через клеммы, при этом обязательно заземлите корпус. Установите термодатчики для контроля температуры, предельная граница — 700°C.
4. Тестирование: Проведите постепенный запуск устройства, контролируя ток и следя за отсутствием перегревов на концах нагревателя.

Частые ошибки при установке

Некорректная установка может существенно снизить срок службы ТЭНа. Наиболее распространенные ошибки включают:

• Недостаточная погруженность ТЭНа в рабочую среду, что может привести к перегреву;
• Контакты ТЭНа со стенками установки, что также вызывает перегрузку;
• Перепады напряжения, которые могут сократить ресурс устройства почти на 50%.

Меры безопасности при установке

Следующие меры помогут избежать неприятных ситуаций:

• Изоляция должна превышать 1 МОм;
• Обеспечьте защиту от влаги не ниже уровня IP44;
• Предусмотрите автоотключение при достижении 800°C;
• Групповой монтаж поможет рационально распределить нагрузку между несколькими ТЭНами.

Обслуживание ТЭНа

Правильное обслуживание является ключом к надежной и длительной работе ТЭНа. Регулярные проверки и уход за аппаратом помогут предотвратить неисправности и обеспечат его эффективную работу.

Рекомендуемые процедуры обслуживания

• Регулярная чистка от пыли, которая может накапливаться на тормозах над ТЭНом;
• Проверка изоляции для выявления возможных повреждений;
• Замена устройства при пробоях в изоляции, когда измерение сопротивления показывает значение 0.

Симптомы возможных неисправностей

Для быстрого выявления неисправностей важно обращать внимание на следующие симптомы:

• Перегрев концов ТЭНа, что обычно связано с неправильной установкой — такие случаи составляют около 40%;
• Коррозия, возникающая в условиях повышенной влажности, которую можно минимизировать с помощью нержавеющей стали;
• Обрыв спирали, возникающий вследствие перепадов напряжения, что подчеркивает важность установки стабилизатора.

Диагностика устройством

Для проверки исправности ТЭНа удобно использовать мультиметр. Рекомендуется измерять сопротивление спирали: для устройства мощностью 700 Вт оно должно быть в пределах 30-50 Ом. Также полезно визуально проверять наличие деформаций и других видимых повреждений.

Производство и заказ ТЭНа

Производство ТЭНов осуществляется по техническим условиям и стандартам, включая ГОСТ 28646-90, что гарантирует высокое качество оборудования. Заказ производится на основе индивидуальных расчетов, ориентируясь на специфику рабочей среды и необходимое напряжение.

Комплектация и варианты

В стандартной комплектации могут быть предусмотрены различные элементы, такие как:

• Штуцеры для подключения;
• Фланцы, если требуется особая форма соединения.

Известные производители, такие как Заводтэк, TEN32 и Skor-Perm, предлагают варианты нестандартных размеров, включая диаметр 9 мм и длину 1900 мм.

Стоимость

Цены на ТЭНы варьируются от 500 до 3000 рублей в зависимости от материала и партии. К этому следует добавить возможные расходы на доставку и установку, если это необходимо.

Инновации в области ТЭНов

Современные технологии развивают функциональные возможности ТЭНа. Интеграция с ПИД-регуляторами позволяет достичь точности регулирования температуры до ±1°C, что улучшает эффективность работы устройства.

Также появляется возможность сочетания с вентиляторами, что обеспечивает коэффициент полезного действия выше 90%. Эти инновации открывают новые горизонты применения ТЭНов в различных сферах — от бытового обогрева до сложных промышленных установок.

Технологические достижения и правильная эксплуатация ТЭНов позволяют создавать надежные и эффективные системы отопления и нагрева, что делает их незаменимыми в современных условиях.
