Тэн трехфазный 6 квт: как выбрать идеальный для вашего проекта

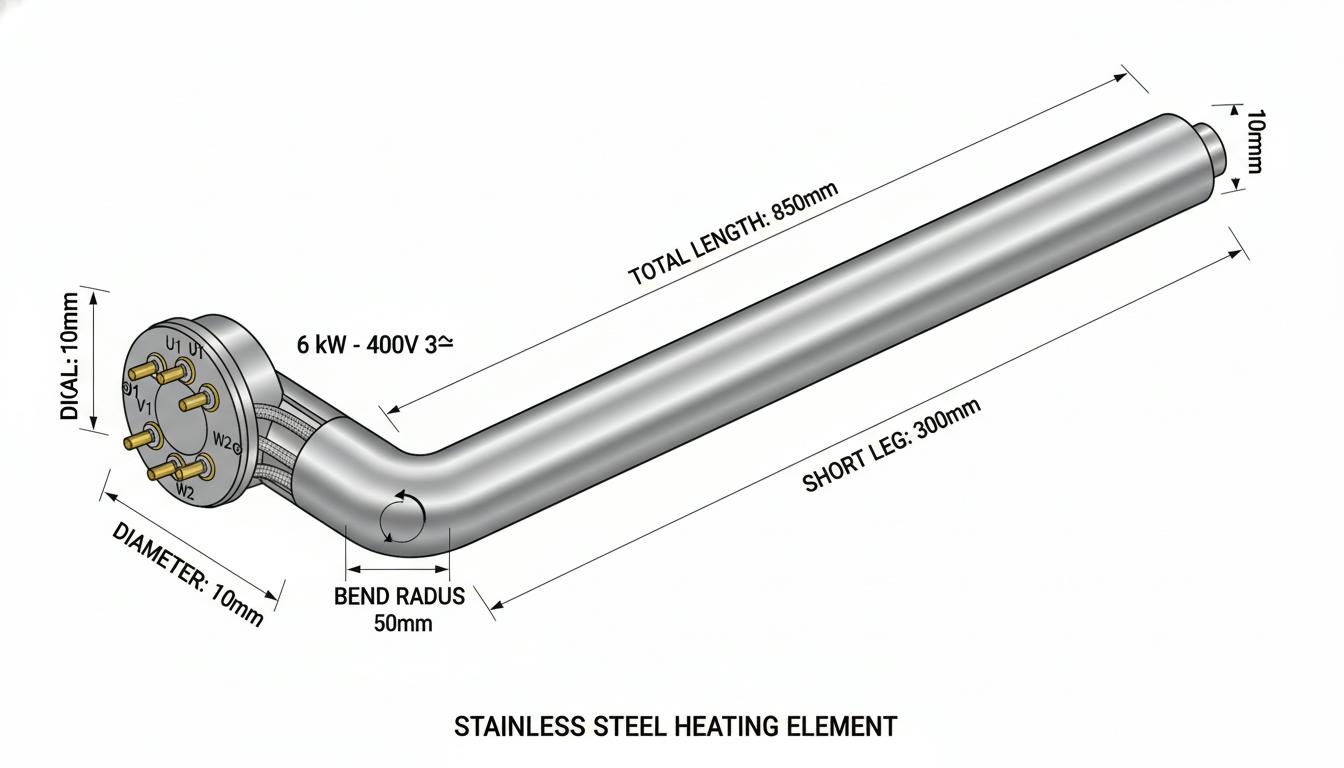

Конструктивные варианты и материалы

Типы конструкций ТЭН

Трёхфазные ТЭНы мощностью 6 кВт имеют несколько распространённых конструкций, каждая из которых подходит для различных применений. Рассмотрим основные варианты:

• Блок с фланцем: это наиболее распространённый вариант, используемый в котлах и ёмкостях. Фланцы могут быть резьбовыми (например, G2, G1¼, G2½) или для болтового крепления, обеспечивая надёжное соединение с резервуаром.
• Трубчатые нагреватели: «развернутые» ТЭНы длиной 90 см и более подходят для других применений, требующих специфической длины и характеристики нагрева.

Материалы оболочки

Выбор материала оболочки ТЭНа имеет ключевое значение для его долговечности и устойчивости в условиях эксплуатации:

• Нержавеющая сталь: AISI 304/316/430 обеспечивает коррозионную устойчивость и долговечность, что делает её наиболее предпочтительной для водонагревателей и котлов.
• Медь: обладает хорошей теплопроводностью, однако более восприимчива к коррозии.
• Углеродистая сталь: бюджетный вариант, но не так долговечен, как нержавеющая сталь.
• Титан: идеален для работы в агрессивной среде, обеспечивая высокую коррозионную стойкость.

Внутренние материалы нагревательной жилы и изоляции

В большинстве случаев используется никелированная спираль в качестве нагревательной жилы и минеральная изолирующая керамика, что напрямую влияет на срок службы устройства. Хорошая изоляция способствует снижению потерь тепла и продлению срока службы ТЭНа.

Электрические характеристики и схемы подключения

Номинальные параметры

Трёхфазный ТЭН мощностью 6 кВт обычно состоит из трёх нагревательных элементов по 2 кВт каждый. Эти элементы работают на типичном рабочем напряжении 220/380 В, что позволяет использовать ТЭН как в трёхфазной, так и в однофазной сети.

Схемы подключения

• Схема «Звезда»: используется для работы при напряжении 380–400 В, когда каждая фаза подключается к отдельному нагревателю. Эта схема распространена для блоков мощностью 3×2 кВт.
• Схема «Дельта»: позволяет подключение при 220 В и изменении мощности. Она требует более сложных расчетов токов по фазам, но предоставляет больше гибкости в использовании.

Расчёт тока по фазе

Формула расчёта тока по одной фазе выглядит следующим образом: I = P_phase / U_phase. Например, для трехфазного подключения с мощностью 6 кВт (3×2 кВт) и напряжением 380 В по схеме «Звезда», ток на фазу составит примерно:

I ≈ 2000 / 380 ≈ 5,3 A.

Для однофазного подключения (например, 6000 Вт при 230 В) ток вычисляется как:

I ≈ 6000 / 230 ≈ 26 A.

Эти данные важны для выбора соответствующей автоматики и кабеля, а также для гарантии надежности работы системы.

Механические и геометрические параметры

Размеры нагревателя

Длина рабочей части ТЭНа может варьироваться от ~280 мм до 350 мм и более. Примеры длины: L300, L320, L350. Эти размеры нужно учитывать при выборе нагревателя под конкретное оборудование.

Диаметры трубок

Типичные диаметры трубок большинства трёхфазных ТЭНов составляют 7-18 мм. В спецификациях можно встретить такие размеры, как 8 мм и 7.4 мм. Правильный выбор диаметра жизненно важен для обеспечения совместимости с установленными компонентами системы.

Размеры фланца и резьбы

Определяющие размеры фланца и резьбы, такие как G1¼», G2″, G2½», D48 мм, D59 мм, критически важны для совместимости с корпусом оборудования. Необходимо удостовериться, что у вас есть соответствующее посадочное место для установки нового ТЭНа, а также использовать подходящие прокладки для предотвращения утечек.

Термостаты, защитные элементы и управление

Технические детали

Некоторые ТЭНы поставляются с термостатами, что упрощает контроль температуры. Убедитесь, что на фланце есть предусмотренное место для установки термостата.

Рекомендации по безопасности

Рекомендуется оснащение защитными элементами, такими как УЗО и автоматы, для защиты от перегрузок и коротких замыканий. Также стоит учитывать устройства защиты от сухого хода и ограничители температуры, которые предотвращают перегрев.

Критерии выбора ТЭНа 6 кВт — как подобрать «идеальный» для проекта

По назначению

Выбор ТЭНа зависит от его назначения: для бойлеров и водонагревателей предпочтительнее использовать нержавеющую сталь, тогда как для работы в агрессивных средах подойдут титановые или специальные покрытия.

По монтажному месту

Убедитесь, что резьба или фланец совпадают с посадочным отверстием и газовым пространством бака, чтобы избежать проблем с установкой.

По электрической сети

Не забудьте проверить доступное напряжение, возможность трёхфазного подключения и допустимый ток для надёжной работы системы.

По химическому составу среды

Нержавейка лучше подходит для воды, тогда как титан или специальные покрытия необходимы для защиты от коррозии в агрессивных химических условиях.

По скорости нагрева и плотности размещения

Размеры трубок и плотность мощности (Вт/см²) важны для предотвращения перегрева и обеспечения оптимального нагрева.

По сроку службы и обслуживанию

Обратите внимание на наличие анодов в бойлерах и возможность замены блока без необходимости слива или разборки системы.

Практические расчёты для проектировщика

Пример 1: Выбор сечения кабеля и автомата

Рекомендуется рассчитать ток и соответствующее сечение кабеля для трёхфазной и однофазной сетей. Это поможет избежать перегревов и повреждений проводки.

Пример 2: Время нагрева объёма воды

Для расчета времени нагрева объёма воды V до ΔT при мощности 6 кВт можно использовать формулу: Q = m*c*ΔT, где Q – это количество теплоты, m – масса воды, c – удельная теплоёмкость воды. Например, для 100 литров (100 кг) воды, при ΔT = 50°C, расчёт будет выглядеть так:

Q = 100 * 4.18 * 50 ≈ 20900 кДж, что в свою очередь можно перевести в кВт-час.

Пояснение по коэффициентам полезного действия и тепловым потерям

Обратите внимание на КПД системы и учитывайте тепловые потери, чтобы обеспечить эффективное использование энергии.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж и безопасность (пошагово)

Инструменты и материалы

Для успешного монтажа ТЭНа мощностью 6 кВт потребуется следующий набор инструментов и материалов:

• Ключи для фланцев
• Прокладки разного типа (например, паронитовые кольца)
• Уплотнительная паста или термостойкий герметик
• Мультиметр для проверки электрических параметров
• Защитные рукавицы для обеспечения безопасности при работе

Пошаговая инструкция установки блока ТЭН

1. Извлеките старый нагреватель. Обязательно отключите электропитание перед началом работ.
2. Проверьте резьбу и состояние прокладок в посадочном месте. При необходимости замените прокладки.
3. Установите новый ТЭН, соблюдая порядок монтажа фланца и использование герметика для предотвращения утечек.
4. Подсоедините клеммы согласно схеме подключения (звезда или дельта).
5. Проверьте сопротивление между элементами для предотвращения короткого замыкания.
6. Подключите автоматику и произведите финальные проверки.

Безопасность

Обеспечение безопасности при установке и эксплуатации ТЭНа является ключевым аспектом. Не забывайте о следующих мерах:

• Отключите электрическую сеть перед началом монтажа.
• Проверяйте целостность изоляции проводов перед подключением.
• Убедитесь, что в системе имеются устройства защиты от короткого замыкания (УЗО, автоматы).
• Необходимо предусмотреть защиту от сухого хода, установив соответствующие реле и датчики.

Типичные ошибки

При установке ТЭНа могут происходить распространённые ошибки, которые следует избегать:

• Использование неподходящего фланца или резьбы, что может привести к утечкам.
• Неверная схема подключения, которая может вызвать перегрузку или повреждение оборудования.
• Недостаточная мощность кабеля или автоматов, что может повлечь за собой перегрев и выход из строя системы.
• Отсутствие достаточного давления в системе или защиты от сухого хода.

Надежность, частые причины отказов и методы диагностики

Частые причины отказов

ТЭНы могут выходить из строя по нескольким причинам, в числе которых:

• Накипь и коррозия: накапливаясь, они могут блокировать теплообмен и повышать электрическое сопротивление.
• Перегрев: вызванный сухим ходом, может привести к повреждениям нагревательных элементов.
• Механические повреждения: могут возникнуть при монтаже или эксплуатации устройства.
• Пробои диэлектрика: недопустимы, так как могут вызвать короткие замыкания.

Диагностика

Качественная диагностика позволяет своевременно выявлять и устранять неисправности:

• Измеряйте сопротивление нагревательных элементов с помощью мультиметра.
• Контролируйте состояние изоляции и проводов в системе.
• Проводите визуальный осмотр трубки и фланца на предмет коррозии.
• При необходимости выполняйте тест под давлением, чтобы удостовериться в герметичности соединений.

Ремонт vs замена

Вопрос о выборе между ремонтом и заменой блока часто стоит на повестке дня. Например, для недорогих ТЭНов, выходящих из строя, гораздо целесообразнее их замена. В случаях, когда устройство имеет высокую стоимость или особенности конструкции, возможно провести ремонт.

Коммерческие примеры моделей и ориентиры по цене (рынок Россия)

Примеры моделей

Рекомендации по закупке и проверке поставщика

Проверка продукции

При выборе поставщика и модели ТЭНа стоит принимать во внимание следующие аспекты:

• Проверяйте соответствие резьбы, фланца и длины с техническими характеристиками вашего оборудования.
• Требуйте паспорт изделия с данными о материалах и сертификаты соответствия.
• Ищите отзывы о продукции и поставщике, чтобы убедиться в надежности.
• Уточните совместимость с конкретным котлом или бойлером.

Дополнительные темы для расширения статьи

Сравнение материалов

Надеемся, что в вашей дальнейшей работе будут рассмотрены сравнительные характеристиками: медь, нержавеющая сталь, углеродистая сталь и титан. Каждое из этих материалов имеет свои плюсы и минусы в зависимости от условий эксплуатации.

Экологические и энергоэффективные аспекты

Помимо выбора ТЭНа, стоит также обратить внимание на оптимизацию его работы, участие в энергоэффективных программах и использование программируемых контроллеров для управления температурой.
