ТЭН типа А-10 (форма 10) 1 кВт, 220В.

 ТЭН типа А-10 (форма 10) 1 кВт, 220В. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Расшифровка маркировки и технические обозначения

Маркировка ТЭНа типа А-10 содержит важные данные о характеристиках и назначении нагревателя. Понимание этой системы обозначений позволяет быстро установить все нужные параметры изделия.

Структура обозначения

Первые цифры в маркировке указывают на развёрнутую длину нагревательного элемента в сантиметрах. Буква «А» обозначает стандартную длину контактного стержня в 40 миллиметров, что делает этот ТЭН идеальным для большинства бытовых решений.

Цифра «10» соответствует диаметру трубки нагревателя — 10 миллиметров, что является универсальным вариантом, широко применяемым в различных устройствах. Модели с другими диаметрами, такими как 8, 8,5 и 13 миллиметров, менее распространены.

Дробь со слэшем (например, «А-10/1,0») указывает на номинальную мощность — в данном случае 1,0 кВт, что определяет эффективность нагрева при стандартных условиях.

Буквы и цифры после мощности обозначают область применения и остальные характеристики. Буква «Т» указывает на использование для нагрева воздуха или масел, «О» — на воздух, движущийся со скоростью от 6 м/с, а «Р» — на нагрев воды или слабых растворов щелочей. Обозначение «220» указывает на стандартное рабочее напряжение в 220 вольт.

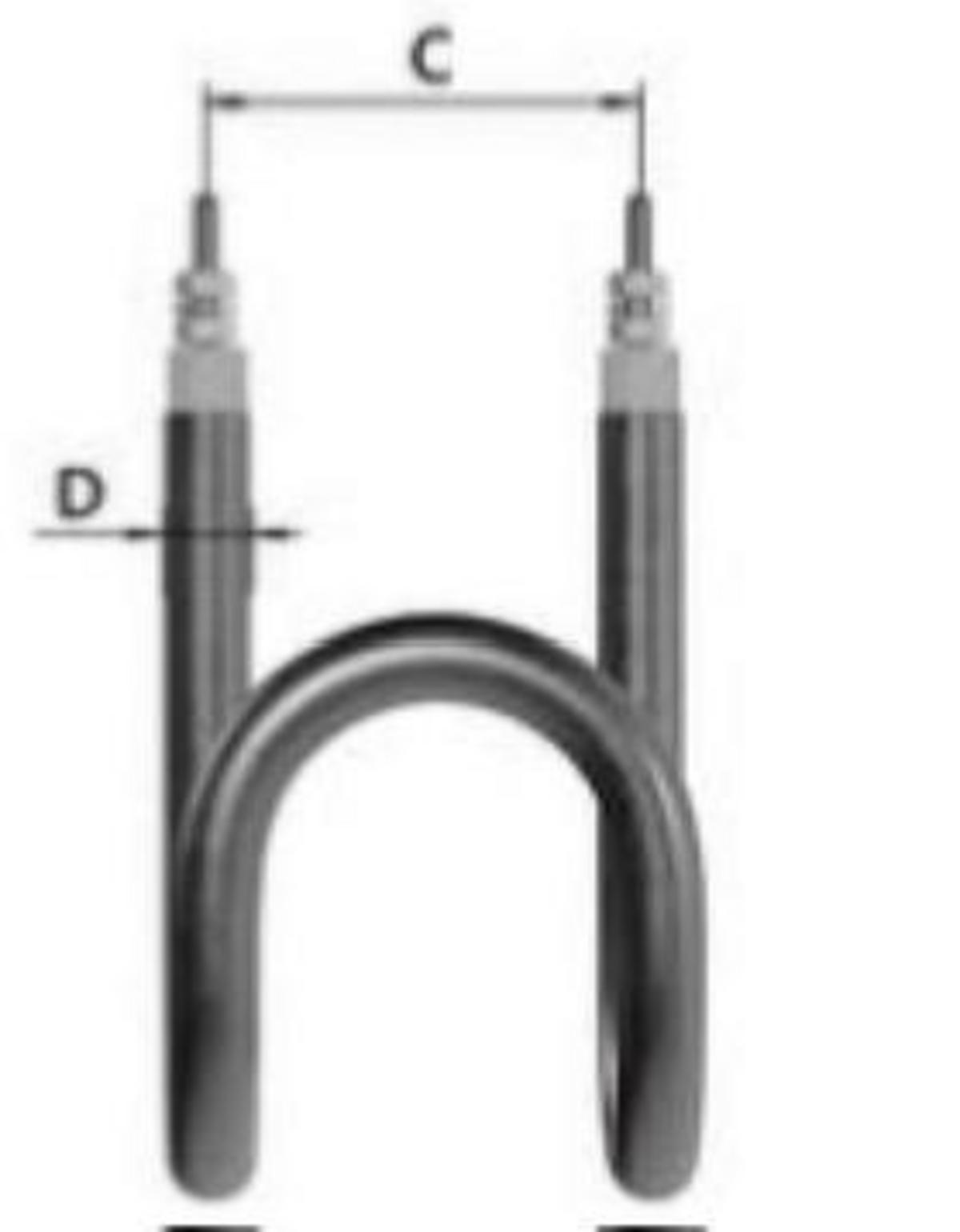

Форма «Ф-10» (типовая форма 10) определяет конфигурацию нагревателя, что позволяет использовать его в различных установках.

Основные технические характеристики

ТЭН типа А-10 1 кВт, 220В обладает значимыми параметрами, влияющими на его эксплуатацию и область применения.

Электрические параметры

Номинальное напряжение составляет 220 вольт, что соответствует стандартам бытовой электросетей. Мощность равна 1,0 кВт, что даёт возможность эффективно и быстро нагревать среду при подключении к стандартной сети. Сопротивление изоляции в холодном состоянии должен быть не менее 0,5 МОм для обеспечения безопасности использования.

Конструктивные параметры

• Диаметр трубки нагревателя: 10 миллиметров.
• Длина контактного стержня: 40 миллиметров (стандарт для типа A).
• Развёрнутая длина нагревательной части может варьироваться: 650, 870, 1000 миллиметров и т.д.

Материалы изготовления

ТЭНы типа А-10 обычно изготавливаются из:

• Нержавеющей стали — для повышения коррозионной стойкости при работе с водой и агрессивными растворами.
• Углеродистой стали — для применения с воздухом и нейтральными газами, что позволяет снизить стоимость.

Области применения и назначение

ТЭНы типа А-10 мощностью 1 кВт обладают широким спектром применения благодаря своей универсальности и компактному размеру.

Нагрев воздуха и газов

Эти нагреватели успешно используют для нагрева спокойного воздуха в различных устройствах, таких как бытовые тепловентиляторы и промышленные калориферы. Специальные модификации могут нагревать воздух, движущийся со скоростью 6 м/с и выше, при этом температура поверхности может достигать 700 градусов Цельсия.

Нагрев жидких сред

В зависимости от выбранного материала, ТЭНы могут использоваться для нагрева воды, слабых растворов щелочей и масел. Они применяются в водонагревателях, котлах и другом оборудовании для получения горячей воды.

Специальные применения

ТЭНы типа А-10 могут задействоваться в таких специфических задачах, как оттаивание испарителей холодильного оборудования, нагрев сред в процессах пастеризации, а также в медицинских приборах и лабораторных устройствах. Мощность 1 кВт подходит для выполнения большинства бытовых и небольших промышленных задач.

Технические преимущества типа А-10

Форма 10 и тип А-10 обладают рядом неоспоримых преимуществ, что определяет их популярность среди потребителей.

Универсальность

Диаметр 10 миллиметров и стандартные размеры контактного стержня позволяют использовать ТЭНы в широком диапазоне устройств и конструкций, значительно облегчая процесс замены и поиска совместимого оборудования.

Энергоэффективность

Получая мощность в 1,0 кВт, ТЭН обеспечивает оптимальное сочетание скорости нагрева и энергозатрат. Правильное использование позволяет быстро достигать необходимой температуры, что снижает время работы устройства и экономит энергию.

Надёжность и долговечность

Изготовление из качественных материалов, соблюдение стандартов безопасности и наличие изолирующих контактов минимизируют риск короткого замыкания. При корректной эксплуатации ТЭНы могут функционировать более 10 000 часов.

Выбор подходящей модели типа А-10

При выборе конкретного ТЭНа типа А-10 1 кВт, 220В необходимо учитывать несколько ключевых параметров.

Материал изготовления

Нержавеющая сталь предпочтительнее для агрессивных сред и условий повышенной влажности. Углеродистая сталь подойдёт для менее требовательных условий работы.

Развёрнутая длина

Следует выбирать длину нагревательной части в зависимости от размеров установки. Модели доступны с длиной от 650 до 2400 миллиметров.

Форма и конфигурация

Оптимальным выбором считается форма Ф-1 (одновитковая спираль) благодаря её эффективности. Другие, такие как Ф-2, Ф-4 и Ф-10, могут использоваться для специфических потребностей.

Тип монтажного соединения

ТЭНы могут иметь различные соединительные элементы (М14×1,5, М16×1,5, М18×1,5 и т.д.), что зависит от применения.

Практические аспекты эксплуатации

Эффективность и энергопотребление

ТЭН типа А-10 мощностью 1,0 кВт демонстрирует эффективное энергопотребление относительно производимого тепла, что значительно снижает затраты при использовании.

Совместимость и установка

Благодаря стандартным размерам, ТЭНы обычно легко заменяются в различных устройствах, упрощая процесс установки и обслуживание.

Контроль качества и сертификация

Производство ТЭНов проходит по стандартам ГОСТ, что гарантирует их безопасность. В процессе производства тщательно контролируются все элементы — от материала до герметизации контактов.

Долговечность и срок службы

С должным уходом и правильной эксплуатацией ТЭНы типа А-10 могут служить долго. Средний срок службы составляет около 10 000 часов, что при стандартном использовании может равняться нескольким годам.

Предотвращение перегрузок, соблюдение чистоты и обеспечение адекватного теплоотведения помогает продлить срок службы этих нагревательных элементов. Переход к следующим аспектам использования ТЭНа типа А-10 позволит более детально разобраться в нюансах его эксплуатации и ухода за ним.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж и подключение ТЭНа типа А-10

Правильный монтаж и подключение ТЭНа типа А-10 являются ключевыми факторами, влияющими на его эффективность и долговечность. Следуя рекомендациям по установке, можно избежать возможных ошибок и обеспечить корректное функционирование нагревателя.

Подготовка к монтажу

Перед установкой ТЭНа рекомендуется провести следующие подготовительные работы:

• Проверить наличие всех необходимых инструментов (отвертка, гаечный ключ, изолента и др.).
• Убедиться, что электрическая система соответствует требованиям, описанным в техническом паспорте устройства.
• Наличие защитных средств и средств индивидуальной защиты, таких как перчатки и очки.

Монтажные этапы

Установка ТЭНа включает следующие основные шаги:

1. Выбор места установки: ТЭН должен устанавливаться в соответствии с рекомендациями производителя, учитывая пространство для вентиляции и доступ к электрическим соединениям.
2. Закрепление нагревателя: В зависимости от конструкции устройства, ТЭН фиксируется с помощью подходящих креплений. Убедитесь, что он установлен надёжно и без зазоров.
3. Электрическое подключение: Подключите провода к клеммам ТЭНа, соблюдая полярность и соблюдая осторожность для предотвращения коротких замыканий. Использование изоленты для защиты стыков — обязательный шаг.
4. Проверка работоспособности: После монтажа включите устройство в сеть и убедитесь, что оно функционирует корректно. Проверьте наличие утечек, шумов или других аномалий.

Уход и обслуживание ТЭНа типа А-10

Правильное обслуживание ТЭНа способствует длительной и надёжной эксплуатации. Регулярный уход обеспечивает не только эффективность, но и безопасность.

Чистка и профилактика

Скрипучие звуки и уменьшение производительности могут говорить о накоплении отложений. Для сохранения работоспособности рекомендуется проводить чистку ТЭНа:

• Регулярно проверяйте и очищайте от налёта и отложений, особенно если ТЭН используется для нагрева воды.
• Используйте специальные средства для удаления накипи, которые подойдут для вашего устройства.
• Проводите визуальный осмотр на наличие повреждений и износа, чтобы в дальнейшем избежать кратковременных или критических сбоев.

Проверка и замена

При возникновении неисправностей, таких как отсутствие нагрева или нестабильная работа, следует произвести проверку ТЭНа:

• Измерьте сопротивление нагревательного элемента с помощью мультиметра. Индикатор, показывающий падение сопротивления ниже 20 ОМ, может указывать на необходимость замены.
• При повреждении обмотки замените ТЭН, так как это может привести к авариям и утечкам электричества.

Безопасность эксплуатации

Соблюдение безопасности является важным аспектом при использовании ТЭНа типа А-10. Вот несколько рекомендаций:

Электробезопасность

Убедитесь в правильности подключения к электросети и отсутствии замыканий. Используйте УЗО и автоматические выключатели для предотвращения перегрузок.

Помимо электрических аспектов

Не допускайте попадания воды или других жидкостей на электрические соединения. Убедитесь, что ТЭН установлен так, чтобы исключить возможность перегрева.

Тенденции и инновации в производстве ТЭНов

Современные технологии не стоят на месте, поэтому появляются новые решения и усовершенствования, касающиеся конструкции и функций ТЭНов.

Усложнение конструкций

В новых моделях ТЭНов применяются более совершенные материалы, такие как высококачественная нержавеющая сталь и сплавы, что значительно улучшает коррозионную стойкость и увеличивает срок службы.

Программируемые ТЭМы

Современные устройства иногда оснащаются микропроцессорными системами, позволяющими программировать режимы работы, тем самым увеличивая энергоэффективность и удобство управления.

Экологические инициативы

Производители все чаще обращают внимание на экологические аспекты производства. Упрощенные и переработанные материалы используются для уменьшения негативного воздействия на окружающую среду.

С учетом всех этих факторов, использование ТЭНа типа А-10 может быть оптимально и безопасно при условии правильного ухода и соблюдения всех норм установки и эксплуатации.
