ТЭН СЭВ-9 9кВт материал нержавеющая сталь

ТЭН СЭВ-9 9кВт материал нержавеющая сталь Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Описание и назначение ТЭНБ СЭВ-9 9 кВт нержавеющая сталь

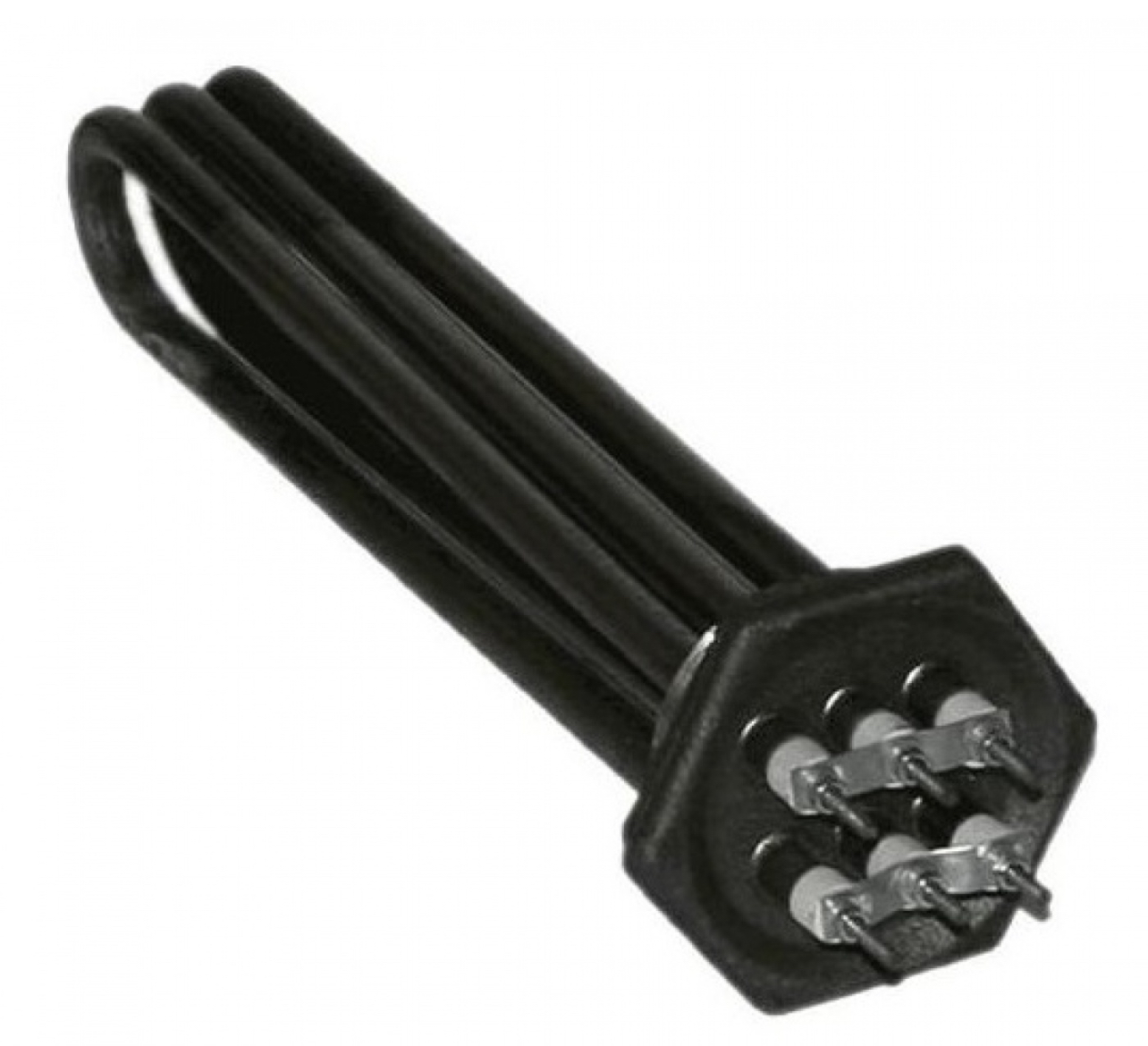

ТЭНБ СЭВ-9 представляет собой блок из трёх нагревательных элементов (ТЭНов) мощностью по 3 кВт каждый, смонтированных во фланце с резьбой G 2 1/2″ (75,2 мм) и соединённых параллельно, что обеспечивает суммарную мощность 9 кВт. В некоторых случаях мощность может варьироваться до 9,45 кВт (по 3,15 кВт на каждый ТЭН).

Данный ТЭН предназначен для нагрева воды и теплоносителей на основе этиленгликоля, и используется в водогрейных и отопительных котлах моделей ЭВП-9, ЭВП-9 ЭУ, ЭВПМ, а также в пищевых водогрейных котлах. Отопительная площадь, которую способен обслуживать ТЭНБ-9, составляет около 90 кв.м.

Корпус ТЭНа выполнен из нержавеющей стали, что повышает коррозионную стойкость, долговечность и устойчивость к воздействию агрессивных сред. Это особенно важно в сложных режимах эксплуатации и для пищевой промышленности.

Рабочая длина активной части нагревателя составляет порядка 370–405 мм, при общей установочной длине около 370-500 мм в зависимости от исполнения. Максимальная температура на оболочке ТЭНа достигает 100 °C. Рабочее напряжение составляет 220 В или 380 В, с возможностью переподключения для работы как в однофазной, так и в трёхфазной электросети (соединение «звезда» — Y). Вес блока примерно 1,9 кг.

Конструкция и особенности подключения

ТЭНБ представляет собой неразборный блок из трёх ТЭНов, встроенных во фланец и жёстко закреплённых в нём путем обжатия в отверстиях фланца. Контактные выводы элементов соединены между собой перемычками, что упрощает монтаж и подключение. При необходимости одна из перемычек может быть отключена для работы с трёхфазным напряжением.

Для подключения используется любая пара выводов, не замкнутая внутри блока. Монтаж осуществляется путем вворачивания блока через резьбу фланца G 2 1/2″ в котёл или теплообменник.

Технические характеристики ТЭНБ СЭВ-9 нержавейка

Применение

ТЭНБ СЭВ-9 широко применяется в системах отопления и горячего водоснабжения в жилом, коммерческом и промышленном секторах. Он может использоваться в котлах и водонагревателях, в том числе пищевых, благодаря корпусу из коррозионностойкой стали. Эффективен для отопления помещений площадью до 90 кв.м, с возможностью адаптации под одно- и трехфазное электропитание.

Преимущества ТЭНБ СЭВ-9 с нержавеющей оболочкой

• Высокая коррозионная стойкость по сравнению с углеродистой сталью — долгий срок службы даже в агрессивных средах.
• Устойчивость к высоким температурам до 100 °C.
• Универсальность в подключении и мощность 9 кВт — подходит для широкого спектра водогрейных котлов.
• Компактный размер и удобный монтаж благодаря стандартному фланцу и резьбе.
• Возможность работы как в однофазных, так и в трехфазных сетях.

Советы по эксплуатации и монтажу

• При установке необходимо обеспечить надежное электрическое подключение к любой паре выводов, не соединенной друг с другом.
• Рекомендуется контролировать уровень теплоносителя и избегать работы без воды или с воздушными пробками, чтобы не допустить перегрева деталей.
• Для обеспечения надежной работы важно соблюдать рекомендации по напряжению и подключению — при необходимости отсоединять перемычки для рабочих условий 380 В.
• Периодическая проверка целостности корпуса и состояния контактов позволит продлить срок службы.

Для получения дополнительной информации о ТЭНах и их применении, можно ознакомиться с другими статьями на нашем сайте.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Дополнительные аспекты эксплуатации ТЭНБ СЭВ-9

При использовании ТЭНБ СЭВ-9 важно учитывать не только его технические характеристики, но и особенности эксплуатации, которые могут значительно повлиять на эффективность работы устройства и его долговечность.

Условия эксплуатации

ТЭНБ СЭВ-9 рекомендуется использовать в условиях, соответствующих его техническим характеристикам. Важно следить за тем, чтобы рабочая среда не содержала агрессивных химических веществ, которые могут повредить корпус из нержавеющей стали. Также следует избегать резких перепадов температур, которые могут негативно сказаться на сроке службы нагревателя.

Монтажные рекомендации

При монтаже ТЭНБ СЭВ-9 необходимо учитывать следующие моменты:

• Перед установкой убедитесь, что резьба фланца и соединительные элементы чистые и не повреждены.
• Рекомендуется использовать герметик для предотвращения утечек теплоносителя.
• При подключении к электросети следите за правильностью подключения фаз, чтобы избежать короткого замыкания.

Обслуживание и уход

Для обеспечения надежной работы ТЭНБ СЭВ-9 необходимо проводить регулярное обслуживание:

• Периодически проверяйте состояние корпуса на наличие коррозии или механических повреждений.
• Контролируйте уровень теплоносителя и его качество, чтобы избежать образования накипи и других отложений.
• Проверяйте электрические соединения на предмет коррозии и надежности контактов.

Совместимость с другими системами

ТЭНБ СЭВ-9 может быть использован в различных системах отопления и горячего водоснабжения. Он совместим с большинством моделей котлов и теплообменников, что делает его универсальным решением для различных задач. Однако перед установкой рекомендуется проконсультироваться с производителем или специалистом для подтверждения совместимости с конкретным оборудованием.

Проблемы и их решение

В процессе эксплуатации могут возникнуть различные проблемы, такие как:

• Перегрев ТЭНа: может быть вызван недостатком теплоносителя или его низким качеством. Рекомендуется проверить уровень и состояние теплоносителя.
• Проблемы с подключением: если ТЭН не включается, проверьте правильность подключения и целостность электрических соединений.
• Коррозия: если на корпусе появились коррозионные повреждения, необходимо немедленно остановить эксплуатацию и провести диагностику.

Следуя данным рекомендациям и учитывая особенности эксплуатации ТЭНБ СЭВ-9, можно значительно продлить срок службы устройства и обеспечить его эффективную работу в системах отопления и горячего водоснабжения.

Для получения более подробной информации о ТЭНах и их применении, а также для консультаций по вопросам установки и обслуживания, вы можете обратиться к специалистам компании «Завод ТЭН №1».
